Как подключить терморегулятор. Как самостоятельно сделать терморегулятор?

Самодельный терморегулятор: пошаговая инструкция

Если вы приобрели все необходимые составляющие для сборки, осталось рассмотреть подробную инструкцию. Рассматривать будем на примере датчика температуры рассчитанного на 12В.

Самодельный регулятор температуры собирается по следующему принципу:

Подготавливаем корпус. Можно использовать старые оболочки от счетчика, например от установки «Гранит-1».
Схему подбираете ту, которая вам больше понравится, но можно и сориентироваться и на плату от счетчика. Прямой ход с пометкой «+» необходим для подключения потенциометра, Инверсионный вход с о будет служить для подключения термодатчика. Если так случилось, что напряжение на прямом входе будет выше требуемого, на выходе установится высокая отметка и транзистор начнет подавать питание на реле, а оно в свою очередь на нагревательный элемент. Как только напряжение на выходе превысит допустимую отметку – реле отключится.
Для того чтобы терморегулятор срабатывал вовремя и перепады температур были обеспечены, потребуется сделать с помощью резистора связь отрицательного типа, которая образуется между прямым входом и выходом на компараторе.
Что касается трансформатора и его питания, то здесь может понадобиться индукционная катушка от старого электрического счетчика. Для того чтобы напряжение соответствовало показателю в 12 вольт, вам нужно будет сделать 540 витков. Уместить их получится только в том случае, если диаметр провода будет не более 0,4 мм.

Вот и все. В этих небольших действиях и заключается вся работа по созданию терморегулятора своими руками. Возможно, самому без определенных навыков сделать его сразу и не получится, однако с опорой на фото и видео инструкции вы сможете испытать все свои умения.

Благодаря простой конструкции, самостоятельно созданный термоконтроллер может быть использован где угодно.

Например:

Для теплого пола;
Для погреба;
Котла отопления;
Может заняться регулировкой температуры воздуха;
Для духовки;
Для аквариума, где будет контролировать температурный показатель воды;
Для того чтобы контролировать температурное значение насоса электрокотла (его включения и отключение);
И даже для автомобиля.

Не обязательно использовать цифровой, электронный или механический покупной термовыключатель. Купив недорогое термореле, сделать регулировку мощности на симисторе и термопаре и ваш самодельный аппарат будет работать не хуже покупного.

Как сделать терморегулятор своими руками

1. Вскрывается донор корпуса и силовой схемы — электронный таймер CDT-1G. На сером трехжильном шлейфе установлен микроконтроллер таймера. Отпаиваем шлейф от платы. Отверстия для проводов шлейфа имеют маркировку (+) — питание +5 Вольт, (О) — подача управляющего сигнала, (-) — минус питания. Коммутировать нагрузку будет электромагнитное реле.

Донор корпуса
Параметры таймера
Удобный корпус
Силовая схема

2. Так как питание схемы от силового блока не имеет гальванической развязки от сети, то все работы по проверки и настройке схемы проводим от безопасного источника питания 5 вольт. Сначала на стенде проверяем работоспособность элементов схемы.

Сборка макета
Проверка работы

3. После проверки элементов схемы конструкция собирается на плате. Плата для устройства не разрабатывалась и собрана на куске макетной платы. После сборки также проводится проверка работоспособности на стенде.

4. Термодатчик R1 установлен снаружи на боковой поверхности корпуса блок- розетки, проводники изолированы термоусадочной трубкой. Для недопущения контакта с датчиком, но и сохранения доступа наружного воздуха к датчику сверху установлена защитная трубка. Трубка изготовлена из средней части шариковой авторучки. В трубке вырезано отверстие для установки на датчик. Трубка приклеена к корпусу.

Защитная трубка
Термодатчик
Защитная трубка

5. Переменный резистор R3 установлен на верхней крышке корпуса, там же сделано отверстие для светодиода. Корпус резистора полезно для безопасности покрыть слоем изоленты.

6. Ручка регулировки для резистора R3 самодельная и изготовлена своими руками из старой зубной щетки подходящей формы :).

Резистор R3
Донор ручки
Ручка снизу
Ручка настройки

7. Перед окончательной сборкой еще раз проверяем работу на стенде, далее подпаиваем проводники к контактам силовой схемы и включаем в сеть. При включении схема должна работать.

Еще раз напоминаю питание терморегулятора бестрансформаторное и гальваническая развязка от сети отсутствует, то есть опасное сетевое напряжение присутствует на элементах устройства. При подборе резистора R3 недопустимо применение резистора с отсутствием изоляции управляющей ручки от контактов.

Терморегулятор изготовлен для управления работой электрокамина на котором регулятор температуры не установлен.

Инструкция по сборке

лупа;
плоскогубцы;
паяльник;
изолирующая лента;
несколько отвёрток;
провода медные;
полупроводники;
стандартные красные светодиоды;
плата;
текстолит форгированный;
лампы;
стабилитрон;
терморезистор;
тиристор.
дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);

Пошаговая инструкция:

Прежде всего, необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
Плату необходимо подготовить к прокладыванию путей.
К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
Впоследствии, такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.

Сборка цифрового прибора:

Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.

Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.

Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.

В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда диоды VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.

Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

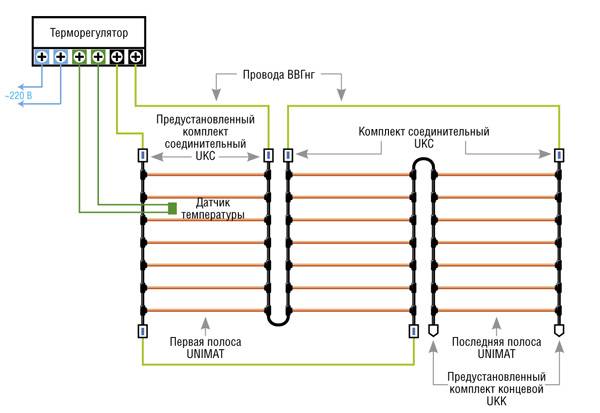

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие.

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах

Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить терморегулятор для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Принцип работы

Датчик температуры подает электрические импульсы, величина тока которых зависит от уровня температуры. Заложенное соотношение этих величин позволяет устройству очень точно определить температурный порог и принять решение, например, на сколько градусов должна быть открыта заслонка подачи воздуха в твердотопливный котел, либо открыта задвижка подачи горячей воды. Суть работы терморегулятора заключается в преобразовании одной величины в другую и соотнесении результата с уровнем силы тока.

Простые самодельные регуляторы, как правило, имеют механическое управление в виде резистора, передвигая который, пользователь устанавливает необходимый температурный порог срабатывания, то есть, указывая, при какой наружной температуре необходимо будет увеличить подачу. Имеющие более расширенный функционал, промышленные приборы, могут программироваться на более широкие пределы, при помощи контроллера, в зависимости от различных диапазонов температуры. У них отсутствуют механические элементы управления, что способствует долгой работе.

Затраты при самостоятельной сборке

Сегодня любой подобный гаджет можно приобрести в магазине. Диапазон цен довольно велик, а стоимость многих моделей свыше 1000 рублей. В плане финансовых вложений, это является довольно не выгодным, поэтому намного дешевле сделать его своими руками.Затраты при самостоятельной сборке ниже в несколько раз, а именно:

плата К561ЛА7 обойдутся не более 50 рублей;
терморезистор мощностью в 1 kOm до 15 kOm – около 5 рублей;
светодиод (2 шт) – 10 руб.;
стабилитрон – 50 руб;
тиристор – 20 руб;
дисплей – 200 руб (для создания цифровых устройств на микроконстроллере);

На покупку ламп, фольги и других материалов уйдёт не более 100 рублей. Выходит, затраты на самостоятельную сборку придётся потратить не более 430 рублей и немного личного времени. Владелец может полностью адаптировать прибор для своих нужд, использую для этого незамысловатую схему.

Терморегулятор на тиристорах.

Достоинством этого терморегулятора является отсутствие электромагнитного реле, надежность контактов которого при больших токах коммутации достаточно низка Вместо этого используется бесконтактная коммутация нагревателя с помощью тиристоров Принципиальная схема терморегулятора приведена на рис 13

Устройство имеет две входные клеммы для присоединения к сети переменного тока напряжением 220 В и две выходные клеммы, к которым подключается нагревательный элемент В качестве чувствительного датчика используется

терморезистор R3, входящий в состав измерительного моста совместно с резисторами Rl, R2 и R4, R5 К одной диагонали моста подводится напряжение питания, а к другой подключен эмиттерный переход транзистора VT1 Коллектор VT1 непосредственно соединен с базой транзистора VT2 Поэтому отпирание или запирание VT1 приводят к отпиранию или запиранию VT2 Питание моста производится от сети с помощью гасящего резистора R6, выпрямительного диода VD1 и конденсатора С1, сглаживающего пульсации выпрямленного напряжения

Если температура окружающего воздуха меньше установленной переменным резистором R2, сопротивление терморезистора больше нормы, потенциал базы VT1 выше потенциала эмиттера и оба транзистора заперты При положительном полупериоде сетевого напряжения на верхней сетевой клемме происходит заряд конденсатора С2 током управляющего электрода тиристора VS1 через резистор R6 Поэтому тиристор VS1 открыт и протекает ток с верхней сетевой клеммы на верхнюю выходную клемму через нагреватель на нижнюю выходную клемму и далее через открытый тиристор VS1 на нижнюю сетевую клемму Одновременно заряжается конденсатор СЗ через элементы VD2, R7 и открытый тиристор VS1 В течение отрицательного полупериода напряжения сети тиристор VS1 запирается, a VS2 отпирается током разряда конденсатора СЗ через резистор R8 и управляющий электрод Ток протекает с нижней сетевой клеммы через тиристор VS2 на нижнюю выходную клемму, нагреватель, к верхней выходной клемме и верхней сетевой клемме В это время конденсатор С2 разряжается через диод VD3 и резистор R6

Так в течение обоих полупериодов сетевого напряжения к нагревателю поступает питание

Когда температура окружающего воздуха поднимется, сопротивление терморезистора уменьшится, и потенциал базы VT1 станет ниже потенциала эмиттера Транзистор VT1 откроется, что вызовет отпирание до насыщения транзистора VT2, который зашунтирует цепь управления тиристора VS1, и заряд конденсатора С2 будет происходить через транзистор VT2 При запертом тиристоре VS1 также будет заперт и тиристор VS2, поскольку конденсатор СЗ не может заряжаться

Редакция журнала «Радио» рекомендовала применить в качестве VT1 транзистор КТ349В, VT2 – КТ602, VD1, VD2- КД202С, VD3 – Д223 Тиристоры предлагалось заменить на КУ201К или КУ201Л Однако они допускают приложение обратного напряжения не более 300 В Поэтому лучше установить КУ202Н

Tweet Нравится

Предыдущая запись: Первая собранная схема – для новичков в радиоделе
Следующая запись: Простой карманный приемник. Серов В.

Тиристорный последовательный инвертор в индукционной плите (0)
Тиристорный инвертор, выдерживающий изменение нагрузки в широких пределах (0)
Возникновение шума в тиристорных цепях (0)
Снова тиристор с управляемым выключением (0)
Тиристор, управляемый МОП-транзистором: еще один удар по упрямцам (0)
Тестер для проверки тиристоров (0)
Базовая схема регулирования напряжения на нагрузке (0)

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Виды

Металлоискатель своими руками

В простейшем варианте (реле холодильника) применяют механический переключатель. Для более точной регулировки (обороты двигателя) используют не только микроэлектронику, но и специализированное программное обеспечение.

Терморегулятор на трех элементах

Чтобы сделать простой терморегулятор своими руками схема для блока питания персонального компьютера подходит лучше других вариантов.

Регулятор вентилятора для компьютерного БП

Термистором измеряют температуру в контрольной точке. Потенциометром устанавливают оптимальное значение для включения вентилятора. Изменять обороты данная схема не способна. Подключает индуктивную нагрузку MOSFET транзистор. Допустимо применение аналога с подходящими силовыми характеристиками.

Терморегуляторы для котлов отопления

Регулятор температуры своими руками можно сделать в рамках проекта модернизации старого котла. Не имеет значения вид топлива, хотя проще обеспечить хороший результат с применением газового оборудования.

Схема термостата с индикацией показаний на LCD экране

Цифровой терморегулятор

В этом примере разработчики создавали устройство поддержания температурного режима в хранилище фруктов (овощей). Для анализа поступающих данных выбрана микросхема со следующими блоками:

таймеры;
генератор;
два компаратора;
модули обмена, сравнения и передачи данных.

При соответствующем положении переключателей светодиодная матрица показывает актуальное значение температуры или контрольный уровень. Кнопками в пошаговом режиме устанавливают нужный порог срабатывания.

Схема с регулировкой гистерезиса

↑ 1. Техническое задание

Поскольку заказчик не мог внятно сказать, что ему нужно, пришлось придумывать его самому. Диапазон регулировки.

Комфортную температуру воды я определил, когда влез под душ со спиртовым термометром. Диапазон, с некоторым запасом оказался +30…40 градусов.

Мощность нагревателя.

Мощность ТЭНа я выбрал 1 кВт из следующих соображений: обычная электроарматура (контакты, провода и т. п.) рассчитана на 6 А. Надо учитывать ограничение потребления мощности на даче. Затем, надо учесть, что воду надо не кипятить, не превращать её в пар, на что уходит львиная доля мощности, а просто подогреть. Выбор, например, нагревателя мощностью от 2 кВт привёл бы к тому, что монтаж надо было бы делать толстыми жесткими проводами, расчитаными на ток от 10 А. Кроме того, потребовался бы теплоотвод большего размера, а мне хотелось сделать малогабаритное устройство.

Электробезопасность.

Хорошее заземление сделать не так просто. И единственной надежной защитой при пользовании душем может быть только полное отключение нагревателя от электросети. Исходя из этого, выбиралась конструкция – перед приёмом душа устройство надо выдернуть из розетки. Дополнительная степень защиты – сетевой выключатель с размыканием обоих проводов. Кроме того, должна быть полная гальваническая развязка датчика температуры и платы управления от сети. Понятно, что гарантировать изоляцию ТЭНа мы не можем, тем не менее, надо принять все меры по уменьшению возможности поражения током даже при грубых нарушениях техники безопасности пользователем. Здесь надо включать УЗО, но это выходит за пределы нашей темы.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
Пассатижи для работы с электрокабелем.
Индикаторная отвертка или тестер.
Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

От автомата к термостату ведут два провода: фаза и ноль.
От автомата отходят по два провода для каждого отопительного прибора.
Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
Через выходные клеммы термостат подключается к магнитному пускателю.
Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Терморегуляторы для инкубатора своими руками: схемы и особенности

Сделать регулятор температур своими руками непросто. Такой прибор будет менее совершенным, чем заводская модель.

Есть два варианта изготовления регулятора согласно схемам:

электротехнический (используется электротехническая схема прибора) – такой регулятор более точный, но его сборка своими руками требует определенных знаний в электромеханической сфере;
на основе б/у термостата – для этой сборки вам подойдет отработанный термостат от разных бытовых приборов, вариант простой и подойдет даже для новичков.

Рассмотрим схему сборки электротехнического регулятора температуры для инкубатора. Для работы вам будут нужны радиодетали:

стабилитроны любого типа для поддержания постоянного напряжения от 7 до 9 вольт;
два специальных транзистора;
тиристор серии КУ-201, КУ-202;
диоды КД-202 – 4 штуки, отмеченные буквами НС или Н, мощность – от 600 Вт и выше;
переменный резистор с сопротивлением от 30 до 50 кОм для регулировки режимов;
реле МКУ;
транзистор в качестве датчика температуры, установленный в стеклянной трубке, который укладывают на яичный лоток.

Когда регулятор включается в сеть, размыкаются контакты реле, вследствие чего инкубатор обогревается лампочками, подключенными к сети на 220 вольт. Когда он отключается от сети, контакты реле замыкаются, в работу включается аккумулятор и лампы обогрева.

С применением термостата прибор сделать гораздо проще. Берем использованный термостат, заполняем его корпус эфиром и хорошо запаиваем. Будьте внимательными при работе, поскольку эфир хорошо и оперативно испаряется и резко реагирует на смену наружной температуры, вследствие чего меняется состояние корпуса.

Винт, припаянный к корпусу, связывается прочно с контактами, вследствие чего в нужное время включается или отключается нагревательный элемент. Температура регулируется с помощью вращений винта.

Перед закладкой яиц в инкубатор, который оснащен таким самодельным терморегулятором, нужно прибор прогреть и настроить показатели.

Схемы терморегуляторов для разных моделей инкубаторов

Схемы конструкций отличаются друг от друга и в зависимости от модели инкубатора.

Схема терморегулятора для прибора «Квочка» включает полевые транзисторы и выпрямитель. Сам регулятор соединен с динистором. Конденсаторы нужны открытого типа. Для регулятора сборки своими руками по этой схеме нужен простой изолятор. В инкубаторе используется микросхема серии РР20.

Схема устройства для модели марки «Золушка» основана на поворотном регуляторе. Выпрямитель применяют с двумя контактами. Для сборки терморегулятора нужен один динистор, перегрузочный показатель прибора колеблется в пределах 2 А, входное напряжение цепи равно до 12 вольт. Допускается применение в системе резисторов подстроечного или полевого типа.

Схема прибора для инкубатора «Наседка» включает модульный выпрямитель, нужны трансиверы полевого типа. В цепи используется 3 конденсатора, емкость которых на входе равна 12 пФ. Чувствительность системы равна порядка 3 мк. Используется полупроводниковый расширитель, выходное напряжение составляет 10 вольт. Стабилизатор в этом случае не нужен.

Терморегулятор – неотъемлемая часть практически любого инкубатора, и его конструкция зависит от того, насколько он сложен и объемен. В зависимости от типа инкубатора такой прибор требуемой модификации можно приобрести в готовом виде или собрать своими руками.

↑ 5. Некоторые особенности

При эксплуатации нагреватель-регулятор работает, «как утюг». Если светодиод горит – идет нагрев, если светодиод погас – нужная температура достигнута. Но здесь есть свои особенности. Раз нет принудительного перемешивания воды, температура в баке распределяется неравномерно. Возьмём первый цикл. Идёт нагрев. Когда вода около терморезистора и он сам прогреются до нужной температуры, вода около ТЭНа уже нагреется намного сильнее. Средняя температура будет повышена, нагрев будет неравномерным. Но через несколько циклов нагрев-остывание средняя температура будет близка к заданной. Минимизировать отклонение средней температуры в баке от заданной следует поиском оптимального взаимного положения нагревателя и датчика в баке.

Наилучшим решением для дачного душа я считаю систему из двух баков с горячей и холодной водой и стандартного смесителя. Горячая вода нагревается до 60…70 градусов. Смеситель позволит получить любую температуру, но мне была поставлена другая задача.

↑ 3. Настройка

В качестве термодатчика был выбран терморезистор ММТ-4 номиналом 6,2 кОм. Во-первых, он был в наличии и не дефицитен, во-вторых, имеет герметичную конструкцию, в третьих, номинал в единицы кОм является оптимальным.

Далее пришлось снова брать спиртовой термометр, стакан с горячей водой, окунать в неё терморезистор и записывать зависимость сопротивления от температуры. Сразу выяснилось, что изоляция выводов резистора от воды совершенно необходима, иначе результаты будут непредсказуемы. Вот таблица с результатами моих измерений электрически изолированного от воды терморезистора.

Обратите внимание, что зависимость нелинейна, но с учетом узкого температурного диапазона, этой нелинейностью при изготовлении шкалы можно пренебречь

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.

Основное достоинство такого аппарата это низкая цена.Электронный. Установказаданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса.Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.

При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Как установить терморегулятор для теплого полаСегодня система обогрева пола становится очень популярной, ведь его можно устанавливать под разными напольными покрытиями, даже под кафелем. Данное отопление можно использовать как основное или дополнительное. Для поддержания оптимальной температуры, а также для экономичной работы системы нужно установить регулятор температуры. В таком устройстве можно легко настроить необходимую температуру воздуха в помещении, которую в последствии он сам контролирует.

Вкратце о термодатчике

В комплекте идет терморегулятор и датчик температуры. Монтаж датчика температурыпроисходит с применением пластиковой гофрированной трубки. Датчик в гофре закладывается в стяжку.

Новые датчики имеют функцию программирования.

Благодаря этой функции хозяин может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При этом, за определенное время до прихода хозяев, устройство переходит в обычный режим, тем самым нагревает помещение до необходимой температуры.

Несмотря на то, что стоимость программируемого терморегулятора дороже обычного, лучше не экономить на этом, ведь за 2 сезона он окупается.

Схема простого терморегулятора для сборки в домашних условиях
