Теплые полы в деревянном доме – залог комфорта

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола – станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Извините, ничего не найдено.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

  1. Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
  2. Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
  3. Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
  4. К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
  5. Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
  6. После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Самостоятельный монтаж водяного теплого пола

Приняв решение сделать в деревянном доме комфортный теплый водяной пол, необходимо внимательно подойти к выполнению расчетов. Для этого разработаны специальные компьютерные программы, позволяющие на основании обработки необходимых исходных данных определить размеры трубы (диаметр, длину), а также шаг ее укладки.

После этого можно приступать к последовательному выполнению своими руками ряда операций:

Схема монтажа водяного теплого пола в доме

Демонтаж бывшего пола и выравнивание основания

Это особенно важно, если в качестве чистового покрытия будет использоваться ламинат.
Укладка утеплителя с последующим расстиланием паро- гидрозащитной пленки.
Крепление половой доски с фрезерованием выемок нужного размера под трубы.
Устройство отражающего слоя. Для этого полосы фольги не тоньше 50 мкм кладутся в пазы, сверху помещается металлопластиковая труба, которая сверху оборачивается фольгой, закрепляемой степлером к полу

Чтобы трубы не выходили из выемок, их дополнительно фиксируют металлическими пластинками.

После подключения и опрессовки теплого пола остается уложить понравившееся половое покрытие.

Теплый пол в деревянном доме

  • Монтаж лагов, используя доску 5х20 см, которая фиксируется с шагом в 50 см.
  • Заполнение пустот базальтовой ватой.
  • Выполнение по деревянным лагам чернового пола с помощью доски 3х10 см.

  • Укладка плит – цементно-стружечных, гипсоволокнистых или ориентировано-стружечных.
  • Закрепление труб.
  • Заполнение пространства, остающегося между трубами вырезанными полосками плиты, например гипсоволокнистой.
  • Выравнивается горизонтальная плоскость до верхней поверхности труб гипсовой смесью, которая по инструкции должна подходить для теплого пола. Можно использовать специальный плиточный клей.
  • Укладывается на клей еще один слой плит. На получившуюся основу, обустроенную по лагам, можно крепить половое покрытие, включая даже тяжелый керамогранит.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

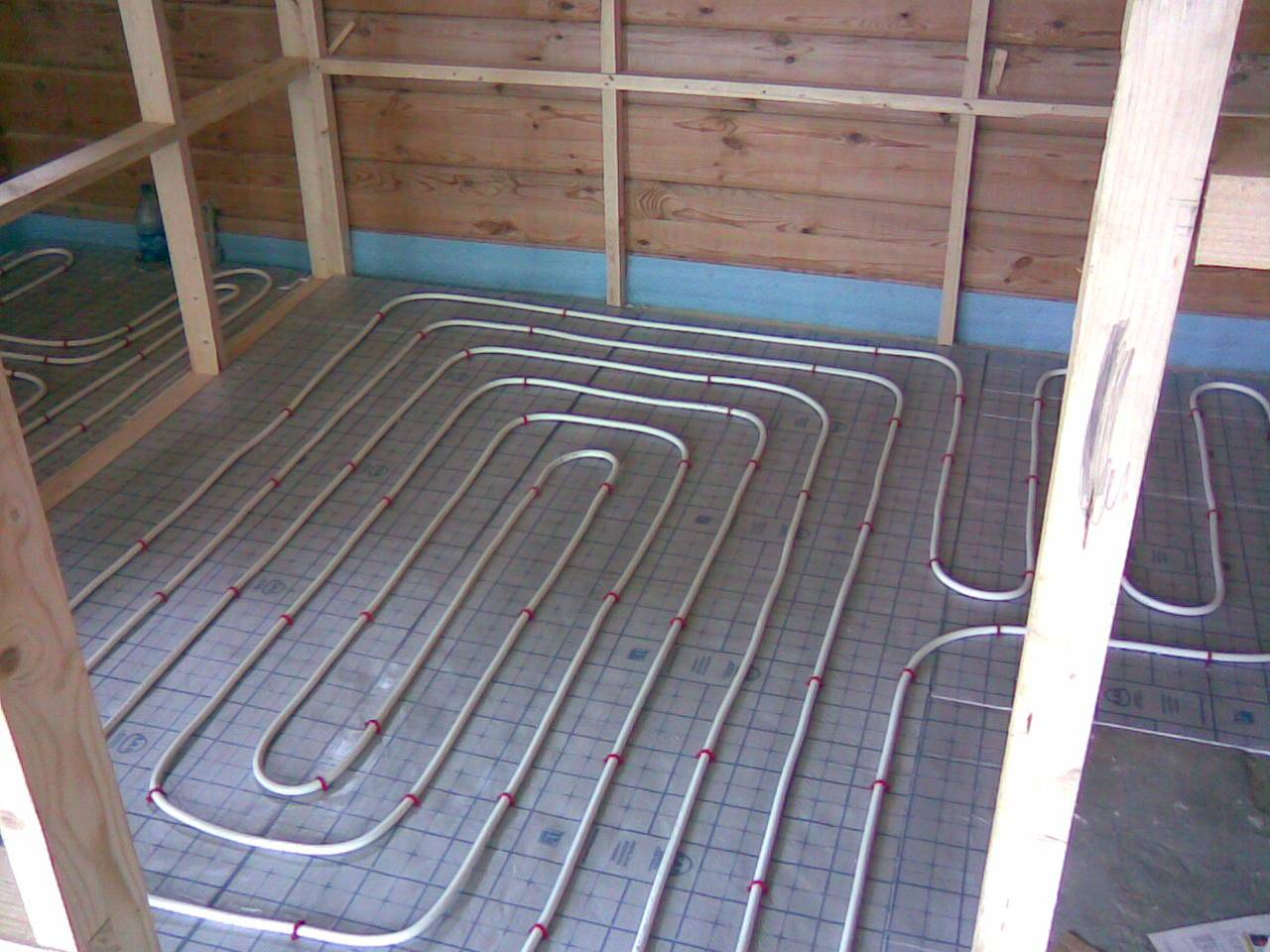

Улитка

В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.

Змейка

В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.

Комбинированный тип

В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Утепление бетонных полов

Бетонные полы утепляются проще. Кроме того, они имеет массу преимуществ по сравнению с деревянными покрытиями. Во-первых, они легко создаются: нужно только сделать цементную стяжку с армированием. Во-вторых, бетонный пол прочен, надежен и долговечен. Также сегодня на рынке много самовыравнивающихся смесей, с помощью которых можно получить идеально ровный пол, на который можно уложить не только линолеум, но и ламинат, керамическую плитку, причем без дополнительной подготовки поверхности. Залить бетон можно двумя способами: с помощью лагов или на грунт. Второй способ устройства теплого пола по грунту гораздо проще.

После определения требуемого уровня пола с помощью шнура, обвязанного на колышках, делают метки. Этот шнур будет служить своеобразной границей, до которой дойдет бетонное основание. Его высота должна быть около 10 сантиметров. Потом грунт присыпают гравием таким образом, чтобы он доходил до уровня колышек — их затем удаляют. Поверх гравия насыпают песок и утрамбовывают.


Потом делают гидроизоляцию. Для этой цели подходит толстая полиэтиленовая пленка. Ее настилают на песок так, чтобы края были выше уровня будущего пола. Затем бетоном заливают уже готовое основание и разравнивают его. Сверху слоя накрывают пленкой. Пол периодически увлажняют. Основание должно простоять примерно месяц – за это время бетон приобретет достаточную прочность. После этого на поверхность наносят жидкий цемент для стяжки.

Зачастую необходим обогрев пола в деревянном доме. Современное решение – обустройство электрической или водяной системы. При сооружении любой из этих конструкций толщина напольного покрытия не должна превышать 25 миллиметров, иначе обогрев будет недостаточно эффективным.

Водяной теплый пол делают по цементной стяжке или по системе настилаемого пола. Чаще всего используют первый способ.

В этом случае конструкция водяного пола будет такой:

  • бетонное основание;
  • теплоизоляционный слой толщиной 20-100 миллиметров;
  • арматурная сетка;
  • трубы системы отопления, прикрепленные хомутами к ячейкам арматурной сетки — их укладывают на расстоянии 10-30 сантиметров друг от друга;
  • подложка под напольное покрытие;
  • отделочный материал толщиной не более 25 миллиметров (линолеум, керамическая плитка и т.д.).

В настильной системе добавляется слой полистирола или ДСП. Армирующая сетка также присутствует. Деревянная система водяного теплого пола тоже не отличается сложностью.


Электрический пол создается еще легче. Для его обустройства подходят и лаги, и стяжка. По стяжке электрический пол устанавливают точно так же, как и водяной. Если же монтаж производят по лагам, то делают воздушную прослойку. Кабель раскладывают по арматурной сетке с ячейками размером не более 50х50 миллиметров, закрепленной на лагах — в них пропиливают зазоры высотой примерно 50 миллиметров, на таком же расстоянии друг от друга (подробнее: «Как сделать электрический теплый пол в деревянном доме – предостережения и рекомендации»). Они потом будут заизолированы фольгой. Нагревательный кабель прокладывают по этим зазорам с пересечением лагов, точно так же, как и металлическую арматурную сетку. Утепление пола в частном доме просто необходимо, ведь в противном случае зимой по нему будет неприятно ходить. Особенно нуждаются в утеплении напольные покрытия в ванной и детской комнате. Для утепления лучше использовать современные теплоизоляционные материалы, например, минеральную вату. Если средства позволяют, то стоит сделать водяной или электрический подогрев полов.

Описание способов установки

Подбор варианта укладки труб, если рассматривать водяной теплый пол, зависит от характеристик самого здания. В доме, построенном из древесины, наиболее распространенными и доступными для выполнения своими руками методами обустройства теплого пола являются следующие варианты:

Особенности системы теплого пола в деревянном доме

  • Укладка на выровненный фанерой деревянный пол готовых конструкций в виде матов с пазами, ориентированными для помещения в них водяного контура. Трубы могут быть из ассортимента недорогих пропиленовых армированных изделий. Стяжка в этом случае не требуется. Сверху на трубы укладываются цементно-стружечные плиты, а уже на них фиксируется напольное покрытие.
  • Проведение фрезерования, заключающегося в вырезании выемок непосредственно в имеющемся половом настиле. Это становится возможным сделать, если деревянный пол имеет достаточную толщину и прочность. Габариты выемок должны соответствовать диаметру укладываемых труб.
  • Устройство водяного контура по деревянным лагам, требующее внимательного подхода, так как они не рассчитаны на значительные нагрузки. Основное предостережение касается укладки стяжки. Если ее выполнить по лагам, вся конструкция со временем может деформироваться и прийти в негодность.

  • Укладка обогревательных труб под лагами с предварительным разбором чернового дощатого настила, который восстанавливается после монтажа теплого пола.
  • Фиксация труб под стяжку при помощи кронштейнов.
  • Крепление направляющих рельсов, выполненных из пластика, укладываемых на деревянное основание в соответствии с монтажной схемой. В имеющиеся с верхней стороны на рельсах пазы защелкиваются трубы.

Фиксировать для водяного теплого пола в деревянном доме трубы можно пластиковыми скобами, включаемыми в комплектацию теплоизолирующих материалов, предназначенных для подобного вида обогрева.

Настил чистового пола

Для создания чистового пола используют фрезерованную доску (в настоящее время можно найти такую, которая соединяется при помощи системы паз-шип) размером 28-44 х 98-145 миллиметров. На тыльной стороне находятся продухи размером 20 миллиметров, они нужны для естественной циркуляции воздуха.


Но если нет фрезерованных досок, то можно использовать шпунтованные фальцованные изделия с рейками и шпунтами, с шипами сегментной, прямой и трапециевидной формы, но в них нет продуха. Настилают доски, ориентируясь по годичным кольцам древесины, они должны смотреть в разных направлениях. После на чистовой пол укладывают напольное покрытие.Особенности устройства теплого пола, смотрите на видео:

Характеристики водяного теплого пола, устанавливаемого в деревянном доме

Чтобы установить теплый пол в деревянном доме, необходимо учесть несколько важных параметров, включая особенности строения, предпочтительную разновидность напольного покрытия, а также соблюдать рекомендации специалистов по выбору материалов и проведению монтажа.

Устройство водяного теплого пола в деревянном доме

Возможность установки

Среди конкретных ограничений нужно учитывать, что древесина на должна подвергаться воздействию температуры, превышающей 30ºС, поскольку она способна разрушаться, быстро теряя эксплуатационные качества. По этой причине в доме должен предусматриваться локальный источник тепла. Среди современных разработок можно подобрать котлы, приспособленные для отдельного подключения теплого пола и отопительных радиаторов за счет наличия двух контуров, имеющих разную степень нагрева.

Нагревание поверхности пола с покрытием из паркетной доски или ламината ограничивается температурой в 25ºС, чтобы исключить небезопасные для здоровья испарения формальдегида.

Необходимые материалы

Чтобы, имея деревянный дом, без особенных затруднений установить водяной теплый пол, необходимо запастись качественными, подходящими для конкретных условий, материалами.

  • Трубы, расход которых рассчитывается из расчета необходимости уложить на квадратный метр поверхности шесть метров.
  • Коллектор, место для которого подбирается с учетом доступности его в процессе эксплуатации.

Устройство водяного тёплого пола

Деревянная система теплого водяного пола без стяжки

Поскольку устанавливаемый теплый пол по деревянным лагам рекомендовано подключать к автономно функционирующим котлам, то необходимо проанализировать их, чтобы определить наиболее экономически выгодный вид.

Наибольшую автономность и независимость от различных энергоносителей – магистрального газа или электроэнергии показывает котел, функционирующий на дизельном топливе. Газовый аналог оказывается более дешевым в плане ежемесячных расходов.

Чтобы оборудовать водяной теплый пол, также пользуются спросом твердотопливные котлы. Они обеспечивают бесперебойное функционирование теплого пола, работая на дровах. Электрическое оборудование оказывается малоэффективным в условиях, где наблюдаются перебои с подачей энергии.

Регулировка и настройка

Элементы, необходимые для проведения настройки оборудуемых теплых полов размещаются в коллекторе. Это устройства, регулирующие расход, клапаны, механизмы, обеспечивающие аварийный слив, отводчики воздуха.

Строение коллектора для регулировки водяного теплого пола

По конструкции коллектор — это патрубок с нужным количеством отводов. Такое решение дает возможность подключения к основной линии сразу нескольких контуров от теплого пола, обеспечивающих подачу подогретой воды и сбор остывшей (обратной) жидкости.

Упрощенные варианты имеют лишь запорные клапаны, что не позволяет практически настраивать работу системы водяного обогрева. Целесообразно подбирать коллекторы с наличием регулировочных клапанов, с помощью которых регулируется расход воды на любом участке, обеспечивая равномерный прогрев помещения.

Есть автоматизированные модели коллекторов, но их цена очень высокая и в частных жилищах они применяются редко.

Разновидности труб

Медные являются самыми дорогими, что компенсируется длительным эксплуатационным периодом.

Медные трубы для теплого пола

Металлопластиковая труба для водяного теплого пола

Устройство трубы из сшитого полиэтилена

Устройство полипропиленовой трубы

Трубы из черных металлов специалисты не советуют для водяного отопления пола по ряду причин:

  • подверженность коррозии;
  • шероховатость внутренних плоскостей, содействующая образованию наслоений, которые постепенно уменьшают сечение;
  • большой вес;
  • сложная обработка материала;
  • невысокий эксплуатационный срок обогревательной системы при применении стяжки.

Расчет материалов и монтаж водяного теплого пола

Ассортимент фитингов

  1. Цанговые (резьбовые) — разъемные. Они являются удобными, поскольку позволяют неоднократно производить операции разъединения элементов и последующей их сборки. В комплектацию входит латунная основная часть с защитным покрытием, резиновая уплотнительная прокладка, обжимное кольцо. Есть несколько разновидностей разъемных фитингов:

Настил чистового пола

Для создания чистового пола используют фрезерованную доску (в настоящее время можно найти такую, которая соединяется при помощи системы паз-шип) размером 28-44 х 98-145 миллиметров. На тыльной стороне находятся продухи размером 20 миллиметров, они нужны для естественной циркуляции воздуха.

Но если нет фрезерованных досок, то можно использовать шпунтованные фальцованные изделия с рейками и шпунтами, с шипами сегментной, прямой и трапециевидной формы, но в них нет продуха. Настилают доски, ориентируясь по годичным кольцам древесины, они должны смотреть в разных направлениях. После на чистовой пол укладывают напольное покрытие.

Особенности устройства теплого пола, смотрите на видео:

Проектирование теплого пола

Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

  • высота помещения. Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;
  • место установки двери. Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;
  • ориентация окон. Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;

Несущая способность балок или плит перекрытия. Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

Если препятствий для устройства не наблюдается, можно приступать к проектированию.

Расчет водяного теплого пола

Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

  • площадь пола и высота помещения;
  • материал стен и перекрытий;
  • степень и вид теплоизоляции;
  • вид напольного покрытия;
  • материал и диаметр труб;
  • мощность обогревательного элемента (котла или централи);
  • желаемый температурный режим (см. таблицу).

Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения

После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.


Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

  • Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
  • Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
  • Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
  • Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.


Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Как правильно уложить лаги?

Прежде всего следует сказать, что эти элементы могут как крепиться на стены, так и устанавливаться на фундамент. Перед тем как начать монтаж, лаги заносятся в помещение и выдерживаются в нем несколько суток. После акклиматизации материала можно приступать к монтажу. Две лаги сначала устанавливают у стен напротив друг друга. Между ними нужно протянуть капроновые нити. Расстояние – 1.5 м. В дальнейшем эти нити станут ориентиром для установки остальных элементов. Здесь надо сказать, что расстояние между лагами будет зависеть от толщины настила. Если выбраны доски шириной в 30-40 см, то опоры устанавливают с шагом в 80 см. Если материал будет тонким (до тридцати сантиметров), то между лагами будет меньшее расстояние. Шаг в этом случае составит 0.5-0.6 м. Для укладки толстых (больше 40 см) досок между лагами оставляют расстояние в 1 м. Высота опор регулируется при помощи клиньев. Их можно сделать из фанеры. Клинья закрепляются с помощью анкеров либо дюбелей.

Выбор отделочного напольного материала

Ламинат можно стелить сразу поверх рулонного теплого пола, укрытого изоляционным материалом

Чтобы сделать свой пол не только тёплым, но практичным, требуется подбирать отделочный материал, исходя из его качеств, а также учитывать характер покрытия и предназначение помещения.

Для коридоров и гостиной ламинат, как вид покрытия, является достаточно привлекательным и практичным. При использовании ламината в качестве отделочного материала, можно исключить обшивку пола фанерой и сразу стелить его поверх мягкой рулонной изоляции.

В таких помещениях, как санузлы или кухня, оправдано применение кафеля. Этот вид покрытия хорошо сочетается со стяжкой, поэтому подойдёт для тёплых полов с водяным устройством обогрева и электрическим кабелем. О том, какой вариант отопления пола лучше выбрать, смотрите в этом видео:

Укладка ковролина оправдана в спальнях и детских комнатах. Этот вид материала используется только на подготовленных поверхностях.

Линолеум материал недорогой и универсальный, но, так же как и ковролин, он относительно мягок. Его можно использовать повсеместно, предварительно подготовив поверхность к укладке.

Утепление бетонных полов

Бетонные полы утепляются проще. Кроме того, они имеет массу преимуществ по сравнению с деревянными покрытиями. Во-первых, они легко создаются: нужно только сделать цементную стяжку с армированием. Во-вторых, бетонный пол прочен, надежен и долговечен. Также сегодня на рынке много самовыравнивающихся смесей, с помощью которых можно получить идеально ровный пол, на который можно уложить не только линолеум, но и ламинат, керамическую плитку, причем без дополнительной подготовки поверхности.

Залить бетон можно двумя способами: с помощью лагов или на грунт. Второй способ

устройства теплого пола по грунту

 гораздо проще.

После определения требуемого уровня пола с помощью шнура, обвязанного на колышках, делают метки. Этот шнур будет служить своеобразной границей, до которой дойдет бетонное основание. Его высота должна быть около 10 сантиметров. Потом грунт присыпают гравием таким образом, чтобы он доходил до уровня колышек — их затем удаляют. Поверх гравия насыпают песок и утрамбовывают.

Потом делают гидроизоляцию. Для этой цели подходит толстая полиэтиленовая пленка. Ее настилают на песок так, чтобы края были выше уровня будущего пола. Затем бетоном заливают уже готовое основание и разравнивают его. Сверху слоя накрывают пленкой. Пол периодически увлажняют. Основание должно простоять примерно месяц – за это время бетон приобретет достаточную прочность. После этого на поверхность наносят жидкий цемент для стяжки.

Зачастую необходим обогрев пола в деревянном доме. Современное решение – обустройство электрической или водяной системы. При сооружении любой из этих конструкций толщина напольного покрытия не должна превышать 25 миллиметров, иначе обогрев будет недостаточно эффективным.

Водяной теплый пол делают по цементной стяжке или по системе настилаемого пола. Чаще всего используют первый способ.

В этом случае конструкция водяного пола будет такой:

  • бетонное основание;
  • теплоизоляционный слой толщиной 20-100 миллиметров;
  • арматурная сетка;
  • трубы системы отопления, прикрепленные хомутами к ячейкам арматурной сетки — их укладывают на расстоянии 10-30 сантиметров друг от друга;
  • подложка под напольное покрытие;
  • отделочный материал толщиной не более 25 миллиметров (линолеум, керамическая плитка и т.д.).

В настильной системе добавляется слой полистирола или ДСП. Армирующая сетка также присутствует. Деревянная система водяного теплого пола тоже не отличается сложностью.

Электрический пол создается еще легче. Для его обустройства подходят и лаги, и стяжка. По стяжке электрический пол устанавливают точно так же, как и водяной. Если же монтаж производят по лагам, то делают воздушную прослойку. Кабель раскладывают по арматурной сетке с ячейками размером не более 50х50 миллиметров, закрепленной на лагах — в них пропиливают зазоры высотой примерно 50 миллиметров, на таком же расстоянии друг от друга (подробнее: «

Как сделать электрический теплый пол в деревянном доме – предостережения и рекомендации

«). Они потом будут заизолированы фольгой. Нагревательный кабель прокладывают по этим зазорам с пересечением лагов, точно так же, как и металлическую арматурную сетку.

Утепление пола в частном доме просто необходимо, ведь в противном случае зимой по нему будет неприятно ходить. Особенно нуждаются в утеплении напольные покрытия в ванной и детской комнате. Для утепления лучше использовать современные теплоизоляционные материалы, например, минеральную вату. Если средства позволяют, то стоит сделать водяной или электрический подогрев полов.

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Как сделать теплый пол в деревянном доме: способы размещения труб

Как сделать теплый пол в доме, подскажут специалисты. Они советуют размещать трубы любым из способов. Строительные элементы могут укладываться:

«Змейкой». Этот способ отличается малой теплопотерей и является непростым методом. Его особенность заключается в том, что поток горячей воды подается сначала в холодные зоны, к примеру, к внешним стенам. При использовании такого способа укладки стоить помнить, что разница температур на выходе и входе должна составлять лишь несколько градусов. Если эти показатели существенны, это свидетельствует о неправильном монтаже и приводит к тому, что пол не ощущается теплым. «Змейка» укладывается непросто. Сегодня можно приобрести специальный каркас для укладки труб таким способом. Уникальное устройство значительно упрощает работы.

Один из наиболее распространенных способов укладки труб теплого водяного пола — это змейка, он подойдет для большых по площади помещений

«Улиткой». Этот способ укладки еще называют спиралью. Использование такого размещения трубы гарантирует равномерное распределение тепла. Перепад температур на выходе и входе при спиральном способе может составлять до 10 градусов, так как трубы чередуются. Этот способ устраняет образование холодных зон и приводит к экономии трубы.

Способ укладки труб улиткой подойдет для небольших помещений нестандартного формата

Еще один более сложный способ уложить трубы теплого водяного пола улиткой, что состоит из нескольких отдельных завитков

Бетонные полы

Создание бетонных полов в доме проще, чем деревянных, так как необходимо лишь правильно сделать цементную стяжку и постепенно ее армировать. Но какой вариант на самом деле лучше?

Поверхность из бетона превосходит деревянную по некоторым параметрам:

  • большой срок эксплуатации;
  • прочней и надежней.

Если при заливке бетоном использовать некоторые современные инструменты, то его можно сделать идеально ровным, что позволит хорошо разместить ламинат, керамическую плитку или другой настил. При монтаже бетонного пола, следует соблюдать установленные правила и учитывать некоторые нюансы.

Заливку бетоном можно выполнить одним из представленных методом:

  • по лагам;
  • на грунт.

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

  • Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
  • Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
