Расчеты

Каждый вид теплых полов имеет свои тонкости расчетов и особенности проектирования, но основной задачей является вычисление мощности источника тепла. Эта величина определяет параметры отопительной системы, а также тип и количество необходимых материалов. Мощность рассчитывается с учетом таких данных как площадь, форма и высота отапливаемого помещения, оптимальная температура, а также зависит от особенностей конструкции и эксплуатации отопления.

Вычисление параметров водяного обогрева – довольно сложная задача, которую лучше доверить специалистам. В него входит выбор котла, диаметра и длины труб, выбор количества и типов контрольно-распределительных устройств, а также расчет гидро- и теплоизоляции. Правильно выполненный расчет позволяет организовать надежную и эффективную работу теплого водяного пола в качестве основной отопительной системы.

Определение необходимой мощности является основной задачей при проектировании электрических полов, поскольку от его правильности зависит эффективность системы и затраты на электроэнергию. Общая мощность нагревательного элемента будет зависеть от условий эксплуатации.

Подробнее о расчетах водяных и электрических ТП читайте в нашей статье.

Какой мощности должен быть пол в качестве основного источника тепла

Стоит отметить, что не каждый тёплый пол может обогреть дом. Так, системы пластинчатого типа ограничены мощностью в 200 Вт, что может и не хватить для отопления больших помещений, особенно если планируется сверху укладывать деревянные напольные покрытия.

С другой стороны, пластинчатые маты подойдут в качестве основного источника тепла для кухни и ванной комнаты, также с их помощью утепляют балконы.

Производительность стержневых полов выше, поэтому именно их используют для отопления дома без дополнительных источников тепла. В основе принципа работы стержневых полов лежит использование графитовых элементов, запаянных в сверхпрочную пленку.

Максимальная производительность стержневых систем составляет до 400 Вт/м². Но чтобы использовать ИК пол как основное отопление с помощью стержневых мат, следует учитывать определенные особенности:

• Общую площадь комнат.

Толщину напольного покрытия. При замуровывании в стяжку необходимо добавить мощность с учетом теплопроводности используемого клеевого состава.

Высоту потолков.

Сделать правильный расчет мощности самостоятельно достаточно проблематично. Для этого потребуется иметь специальные строительные навыки.

Подсчитать необходимую производительность и сделать схему раскладки можно, воспользовавшись специальными компьютерными программами.

Особенности обогрева дома от ИК пола

При нагреве помещения с помощью инфракрасного излучения используется совершенно новый принцип работы. Стандартные системы отопления с помощью радиаторов, вмурованных проводов или труб, по которым циркулирует теплоноситель, передают тепло непосредственно воздуху. В результате, чтобы нагреть стандартную комнату, требуется большое количество времени и тепловой энергии.

Пленочного пола хватает для основного обогрева жилого дома благодаря тому, что ИК лучи в первую очередь воздействуют на твердые тела, находящиеся в непосредственной близости. И только после этого избыток тепла посредством естественной циркуляции нагревает воздушные массы.

Комфортная температура для человека достигается уже спустя несколько минут работы системы, достаточно прогреть комнату до +17°С. Инфракрасные маты работают в автономном режиме. Контроль над температурой обеспечивается с помощью термостата.

Инфракрасные полы стержневого или пластинчатого типа, являются хорошей заменой привычному газовому и электрическому отоплению. Монтаж и установка не требуют согласований и получения разрешений и обходится гораздо дешевле.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Завершающий этап подготовки к расчету водяного пола

Собрав необходимую информацию, создаём ряд эскизов и схем, которые помогут выполнить расчёт тёплого водяного пола своими руками. А именно:

1. Эскиз помещения с проставленными размерами и иными полученными данными;
2. Схема разведения контуров (выполняется на плане пола). Если вы укладываете полы одним контуром сразу в нескольких комнатах, то здесь надо отразить все помещения, где будет выполняться тёплый пол.

Указываем контуры, проложенные в краевых и основных зонах. Желательно, чтобы площадь уложенного контура не занимала более 13 кв.м.

Лучше выполнять схемы, по которым проводится расчёт водяного отопления пола, на миллиметровке.

Выбираем варианты исходя из своих возможностей

Существуют два способа проведения такой процедуры:

• Опрессовка с использованием воды;
• Опрессoвка с использованием воздуха.

Разберем каждый из них, чтобы иметь больше данных перед выбором.

Опрессoвываем водой

Перед тем, как начать опрессовку водяного теплого пола, потребуется присоединить трубу к коллектору. При помощи вентелей, предназначенных для контроля циркуляции жидкости, трубы заполняются водой для дальнейшей опрессoвки. После наполнения вентили перекрывают, а давление варьируется от 2.3 до 2.8 атм.

Затем из отопительных элементов выводят воздух. Для этого закупоривают все колпачки на коллекторе и только после этого медленно открывают кран перед коллектором. Убедиться, что воздух выходит из контуров можно услышав характерный звук, похожий на шипение. Также выпускают весь холодный воздух из коллетора обратки.

Когда система полностью заполнится водой, стоит оставить ее на какой-то срок под установленным давлением. При этом на глаз выявляются места возможных трещин. Если такая найдена, то нужно прекратить монтаж теплого пола и устранить поломку.

Как быть, если вода еще не проведена в дом? Для начала требуется теплоноситель, которым наполняют некоторую емкость, и погружают туда насос. При этот закупоривают шаровые краны. Далее присоединяют штуцеры насоса и коллектора к шлангу, с помощью хомутов фиксируют его. Оставляют кран коллектора в открытом положении и включают насос.

Действия те же, что в вышеописанном способе. Воздух начинает выходить, в это время требуется наблюдать за стрелкой манометра и присутствием жидкости в ёмкости. При необходимости насос останавливают.

По мере уменьшения воздуха в трубах теплого пола стрелка манометра покажет все большее давление. Как только будет достигнут необходимый показатель, насос отключают и шаровой кран закупоривают. Дальше проверяют трубы по прежней схеме.

Опрессовка теплого водяного пола своими руками в жилом доме осуществляется следующим образом:

1. Вентелями отделяется участок системы, чтобы обеспечить круговую циркуляцию воды. По прядку запускается насос и котел отопительного прибора, не допуская полной мощности. Проводится относительная проверка качества собранной системы.
2. Открывается крайняя петля пол, только сначала ее полностью прогревают. Когда разница между значениями температуры воды будет равняться нескольким градусам (максимально допустимая 10), открывают следующие краны. И так делают до окончательного результата.
3. Затем добиваются того, чтобы температура закачиваемой воды равнялась 60-ти градусам, если кроме теплых полов в доме больше нет отопительных элементов.
4. Температуру держат несколько часов в работающем режиме (5-7 и более). Во избежание беспокойства в будущем, рекомендуется делать записи о всех значениях температуры и давлении в каждой части системы. И если сработает аварийная защита котла теплого пола или выявится неисправность, удастся быстро устранить ее благодаря сделанным записям.

Как только вы убедитесь, что все отлично работает, допускается начинать заливать стяжку теплого пола.

Опрессoвываем воздухом

Как сделать опрессовку, если нет возможности провести в дом воду вовсе? В таком случае ее заменяют воздухом.

Для опрессовки теплого пола воздухом используется другой механизм. Сначала смотрят все ли краны закупорены крепко и нет ли протечек. Так как требуется наполнять трубы воздухом, а не выгонять его из системы, то стоит убрать воздухоотводчик и прочно закрыть оставшийся на его месте выход.

Здесь для получения нужного давления понадобится насос для авто с наличием манометра и компрессор, к которому подключаем шланг с краном и штуцером, чтобы не выпустить воздух, а следовательно не потерять давление.

Давление в трубах теплого пола увеличивают в несколько раз. Например, если обычный показатель был около полутра или двух атмосфер, то для опрессoвки необходимо четыре или пять.

Требуемое давление фиксируется в самом теплом полу, а не на части оборудования от котла до коллектора. Почему? Потому, что некоторые существующие котлы поддерживают давление не более трех атмосфер, и повышение его на несколько единиц деформирует котел. Эту часть системы стоит прогнать уже после завершения основной работы с полами, используя при этом рекомендованное значение давления котла для теплого пола.

После закачки воздуха до давления четырех атмосфер кран перекрывается, в таком виде рекомендуется оставить теплый пол на несколько суток. Во время этого этапа опрессовки стоит наблюдать за уменьшением давления. Вообще, при исправных комплектующих его не будет. Но есть и исключения, связанные с переменой температур, которое вызывает изменение давления. В таком случае колебания окажутся незначительными.

Установка теплого пола на стену

Рассмотрим монтаж греющих устройств на примере инфракрасной плёнки, так как это наиболее подходящая и лёгкая в укладке модель электрического обогрева для стен.

Отопление теплая стена Инфракрасный нагреватель своими руками

Watch this video on YouTube

Надо учитывать, что при монтаже плёнки на стене, полосы крепятся не горизонтально, а вертикально. Кроме того, подключение проводов осуществляется сверху.

Начинать сооружение системы обогрева нужно с подготовки всех комплектующих и инструментов, которые понадобятся в работе.

Затем следует разработать схему укладки нагревателя. По технологии и стандартным нормам, от края стены нужно сделать отступ 1 — 4 см. Нельзя допускать нахлёста одной полосы на другую.

Работы по обустройству настенного инфракрасного отопления проводятся в следующей последовательности:

1. Очищается и выравнивается поверхность стены. Она должна быть гладкая, без глубоких впадин и трещин. Если стена имеет большие перепады, то лучше её зашпаклевать, нанеся тонкий слой раствора.

1. Монтируется теплоотражающее покрытие. Для этого, можно использовать любой теплоотражающий материал, только он не должен иметь фольгированного слоя. Теплоотражающая прослойка необходима, чтобы направить теплопотоки внутрь комнаты, и не допустить их выхода наружу.

1. Сооружается каркас для монтажа финишной отделки. Делается обрешётка, на которую будут крепиться листы гипсокартона или ДСП на стене.

1. Укладывается плёнка. Она фиксируется к стене дюбелями. Для этого, на плёнке есть специально места, где не проходят токопроводящие элементы. Между рядами полос должны быть зазоры не более 5 см, это обеспечит равномерный прогрев помещения, без образования холодных зон. Если нужно отрезать плёнку определённого размера, то это нужно делать по специальным линиям, которые имеются на полотне.

Ещё один способ фиксации плёнки — её можно приклеить к утеплителю использую специальный клей.

1. Устанавливается термодатчик и терморегулятор. Регулятор надо размещать в удобном месте, желательно недалеко от источника электропитания. Термодатчик устанавливается между нагревательными элементами и подсоединяется к термостату.

1. Подключается система — это следует делать по инструкции, которая приложена к устройству. Полосы плёнки соединяются параллельно с помощью клипс, все контакты изолируются битумной лентой. Запитывающие провода подводятся к терморегулятору.

1. Проверяется работоспособность. Каждая полоса плёнки должна равномерно греть. Если этого не происходит, то следует проверить качество контактов, иногда требуется замена отдельного бракованного участка плёнки.

Только после того как вы убедитесь, что нагревательное устройство функционирует хорошо, можно переходить к монтажу отделочного материала.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

• Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
• Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
• Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
• Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Нужен ли утеплитель под теплый пол (конкретный случай)

Уважаемые спецы! Перелопатив кучу веток про теплые полы так и не решил для себя один вопрос. Класть ли утеплитель под стяжку или нет. Схема дома приведена ниже на рисунке.

Дом одноэтажный из керамзитобетона, фундамент свайный, двадцати с лишним лет от роду. Никуда не шевелится и не движется. перекрытия все ЖБ плитами. Через год планируется дополнительное наружное утепление. Подполье сделано с возможностью хранения там овощёв и прочих даров природных. Для этого посередине вкопана квадратная бетонная емкость. Между стенами этой емкости и периметром дома просто земля. От земли до перекрытий примерно 90 см, ну и высота самой емкости где-то метр с лишним. Этой зимой дом отапливался чисто “для поддержки штанов” тремя электро ТЭНами по 1.5 киловатта, окна местами без стекол, снаружи были забиты пленкой, но даже при -38 на улице в доме держалось +12. А вот в подполье был конкретный минус. Стены цоколя покрылись шапкой инея, вода в бетонной емкости замерзла уже при небольших морозах. Скорее всего было это связано с плохо закрытыми продухами и местами просевшей землей под стенами

Вот и возникли у меня вопросы. Первый хватит ли на дом отопления чисто теплыми полами (хотя думаю что хватит). И нужно ли отделять стяжку теплого пола от ЖБ плиты. Идея с плитой как теплоаккумулятора-низкотемпературного излучателя мне с одной стороны нравится (один раз нагрел и потом только поддерживаешь), но не будет ли потом слишком тепло в подполе. Хотелось бы услышать ваши мнения.

Подбор вариантов

Решая, каким способом лучше сделать опрессовку в конкретных условиях, необходимо учесть несколько факторов.

При применении для водяных контуров металлопластиковых труб целесообразно проводить испытание холодной водой, создавая давление с показанием в 6 бар. Выдерживается в таком состоянии система 24 часа. При сохранении давления неизменным трубы могут заливаться бетоном

Важно учитывать, что показания манометра во время обустройства стяжки не изменяются, то есть контур остается под давлением

Таблица испытания труб системы теплого пола

Если используются трубы, изготовленные из современного сшитого полиэтилена, то инструкция предусматривает, что давление, создаваемое в системе, должно в два раза превышать рабочие показатели, при этом оно не может быть меньше 6 бар. Спустя 30 минут, когда давление спадет, следует его восстановить до прежних значений.

Повторяется подобная процедура дважды. Затем давление доводится до первоначального значения, и система водяного пола оставляется на 24 часа. Она считается исправной и прошедшей испытание, если через сутки давление падает не более чем на 1,5 бар.

Иногда рекомендуется после тестового контроля холодной водой под давлением дополнительно проверить систему при максимальной температуре теплоносителя, осмотрев еще раз все соединения и убедившись в целостности труб. Температура поднимается плавно до нужного значения. Контуры в таком режиме должны находиться несколько суток. Если возникает необходимость, то соединения подтягиваются. Исправную систему можно заливать только после остывания, не снижая давление.

Таблица для определения давления воды в системе теплого пола

Если выбирать между способом проведения опрессовки водой или воздухом, то многие специалисты отдают предпочтение второму варианту. Считается, что в случае проведения опрессовки в теплый сезон есть риск, что до наступления холодов система, уже залитая стяжкой, еще не будет готова к эксплуатации. Поскольку в контурах находится вода, она может замерзнуть и нанести непоправимые повреждения. Воздух же без опасения в системе может находиться в любое время года.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы

Цена, руб. Приведена цена погонного метра

Рекомендуем: Как правильно монтировать теплый пол

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

Важный момент! «Идеальная» труба не подвержена образованию трещин и ее можно устанавливать при температуре окружающей среды от +5°С и выше, она совмещает малый внешний диаметр, который может составлять от 9 до 22 мм, и достаточное внутреннее сечение, обуславливая хорошую пропускную способность, поскольку большое сечение частично снимает нагрузку с гидравлического насоса.

Трубы теплого пола полиэтиленовые

Особенности проведения опрессовки своими руками

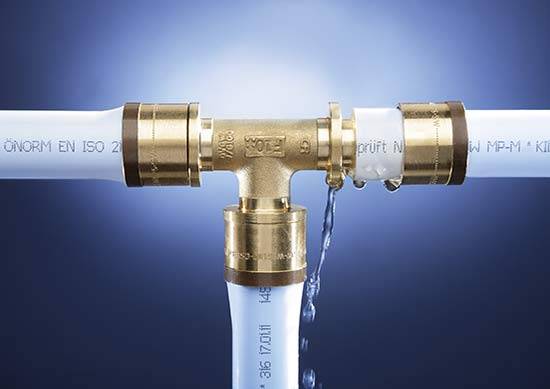

Места протечек дополнительно обжимаются фитингами

Опрессовать водяной теплый пол, сделанный своими руками, можно гидравлическим или пневматическим способом.

1. Подготовка с учетом типа покрытия. Для бетонной стяжки опрессовку производят перед заливкой. При наличии полистирольной или деревянной поверхности – но закрытия теплотрассы фанерой или ГКЛ.
2. Тестирование коммуникаций. Все контуры обогрева подключаются к распределительному коллектору и проверяются по отдельности. Участки заполняются водой, пока воздух не будет вытеснен полностью. Для регулировки используются вентили обратки и подачи.
3. Холодное испытание металлопластиковых коммуникаций. Ее можно сделать холодным теплоносителем с давлением 6 бар и выдержать систему 24 часа. Если давление не повысилось, магистраль исправна.
4. Проверка полиэтиленовых труб. Систему нагружают давлением, в 2 раза больше стандартного, но не меньше 6 бар. Через 30 минут показатель восстанавливается. Операция проводится трижды, потом давление приводится в опрессовочный режим и оставляется на 24 часа. Если показатель упал менее, чем на 1,5 бара, система исправна.

Дополнительное тестирование выполняется посредством нагнетания давления теплоносителя, находящегося под температурой 81-86 градусов на протяжении 30 минут. В это время осматриваются фитинги, если они ослабли – подтягиваются.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Читайте так же:

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Слой теплоизоляции

Теплоизоляция предназначена для того, чтобы тепловая энергия шла вверх. При холодном перекрытии слой должен быть не тоньше 5 сантиметров, а между этажами не тоньше 2 см. Минимальная плотность материала должна составлять 25 кг/м.

Чаще всего применяется плитный полистирол, который покрывается фольгой. Толщина материала должна быть 3 сантиметра, а плотность 30 кг/м. Полиэтиленовая пленка используется для пароизоляции. Плиты снабжены специальными замками, которые позволяют создать монолитный щит. Благодаря разметкам, материал легко подгонять. Рельефная поверхность нижней части позволяет сгладить все дефекты неровности и увеличивает звукоизоляционные свойства.
