Основные правила укладки теплого пола

Варианты исполнения теплого пола

Существуют две технологии исполнения теплого пола в квартире (ванной комнате):

  • электрический;
  • водяной.

Теплый водяной пол

Оба варианта имеют свои достоинства и недостатки. Преимущество электрического теплого пола в том, что увеличение высоты пола после монтажа системы составляет не более 1-1.5 см, в то же время, используя трубы водяного отопления, не получиться сделать высоту пола менее 5 см. Если при строительстве высоту пола можно заранее учесть и сделать соответствующие поправки, то во время ремонта в квартире, в большинстве случаев, существуют определенные ограничения по высоте. Электрический пол позволяет выполнить точную стабилизацию заданной температуры поверхности, используя специально разработанные регуляторы. У многих регуляторов существуют дополнительные функции, например часы и календарь, позволяющие программировать значение температуры в определенное время.

Оба варианта технологии достаточно просты в монтаже. Сделать облицовку плиткой можно поверх любого из них. Строго говоря, вмонтированное в пол отопление в квартире и керамическая плитка в качестве финишного покрытия, это наиболее удачное сочетание для ванной комнаты. И любой человек, имеющий базовые знания ремонтно-строительных работ, может самостоятельно сделать установку своими руками. Разумеется, монтаж водяного теплого пола выполнить неподготовленному человеку проще, поскольку здесь отсутствуют специфические требования по электробезопасности.

Монтаж системы

Самым эффективным является укладка теплого водяного пола под плитку с бетонной стяжкой (прочитайте: “Укладка теплого пола в стяжку – как правильно сделать“).

Другие способы реализуются немного легче, поэтому рассмотрим более подробно, как укладывать водяной теплый пол под плитку методом бетонной стяжки.

Сначала необходимо подготовить основание

Здесь неважно наличие шероховатостей и небольших ямочек, самым важным является выравнивание поверхности точно по уровню. Значительная разница в высоте способна привести к тому, что теплоотдача пола будет неравномерной.

Затем устанавливается распределительный шкаф. Здесь будут находиться нагнетающие насосы, термодатчики, распределение по контурам, краны для перекрытия воды, регулирующая система, а также подключение к источнику горячей воды. Если имеется возможность, то шкаф устанавливается в нишу. Высота от шкафа до пола должна быть достаточной для того, чтобы имелась возможность изогнуть трубы при разводке контуров.

Далее выполнятся гидроизоляция, для этого можно использовать недорогой материал – полиэтиленовую пленку. Ее нужно укладывать полосами так, чтобы края заходили друг на друга на 20-30 см, а также пленка должна заходить на стены на 15-20 см. На стыки клеится строительный скотч.

Чтобы тепло не терялось при соприкосновении с основой, необходимо положить слой теплоизоляции.

Для этого применяются следующие материалы:

  • Если теплый пол монтируется как дополнение ко всей отопительной системе, то используется пенофол – вспененный фольгированный полиэтилен.
  • Экструдированный пенополистирол или пенопласт, толщина которых 20-50 мм используются в том случае, если нижний этаж отапливаемый.
  • В улучшенном утеплении нуждаются помещения расположенные на грунте и первый этаж, где неотапливаемый подвал. Здесь нужно использовать те же материалы, что и в предыдущем пункте, с той лишь разницей, что их толщина должна быть 50-100 мм.

После укладки утеплителя между стеной и будущей стяжкой по периметру комнаты приклеивается кромочная лента. Она необходима для компенсации расширения цементной стяжки, когда будет нагреваться теплый пол.

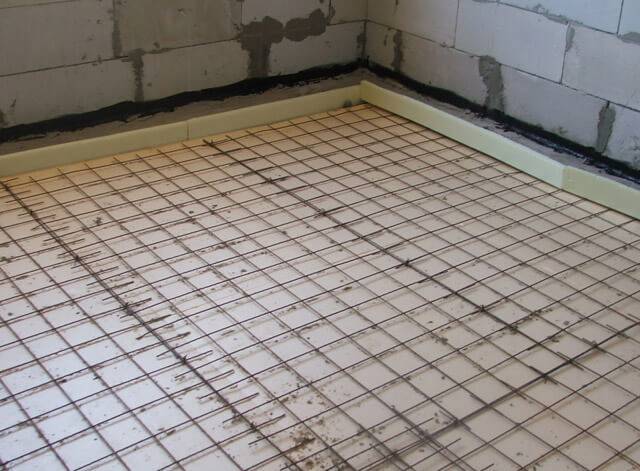

На следующем этапе укладывается армирующая сетка. Она увеличивает прочность стяжки, к ней же фиксируются трубы системы пластиковыми затяжками. Их стоимость намного ниже, по сравнению с крепежными клипсами или полосами.

Далее выполняется укладка труб. Делается это по-разному, технология укладки водяного теплого пола под плитку это позволяет (прочитайте: “Как уложить теплый пол под плитку своими руками“).

Существуют следующие виды укладки:

  • змейка;
  • спираль;
  • сдвоенная спираль.

Трубы для системы продаются смотанными в виде кольца, во время монтажа их нужно очень осторожно разматывать и ни в коем случае не снимать кольца, в противном случае труба перекрутится и заломится.

Для веранды, лоджии или мансарды необходимо делать собственный контур, иначе, если использовать один контур с внутренней комнатой, будут довольно ощутимые потери тепла.

Не нужно излишне туго затягивать петли при закреплении трубы, она должна оставаться свободной. Изгиб труб нужно делать аккуратно. Радиус изгиба должен составлять 5 диаметров. Если он будет меньше, может появиться залом.

Начиная выполнение монтажа, конец трубы фиксируется в коллекторе, затем в соответствии с избранной схемой труба укладывается и закрепляется. Средняя длина одного контура равна примерно 50-60 м. Если трубы пересекаются со швами, то в этих местах на них необходимо надевать гофрированную трубу. Труба системы соединяется с возвратным коллектором.

После того как будут завершены все работы по монтажу системы, ее необходимо наполнить водой и установить давление в 1,5-2 раза больше рабочего. Это нужно для выявления возможных протечек.

Если проблем нет, то можно выполнять финишную стяжку. Раствор используется любой. Цементно-песчаный стоит дешевле, но время его застывания довольно продолжительное – 28 дней. Проще заливать самонивелирующиеся смеси, для высыхания им потребуется 10 дней, однако цена довольно высокая.

Особенности водяного пола с подогревом

Специалисты утверждают, что главное преимущество этой конструкции – комфорт ее эксплуатации. Принцип ее монтажа заключается в укладке труб теплого пола под поверхность, и именно по ним должна непрерывно циркулировать горячая вода, являющаяся основным источником нагрева температуры в помещении.

В состав этой системы входят следующие элементы:

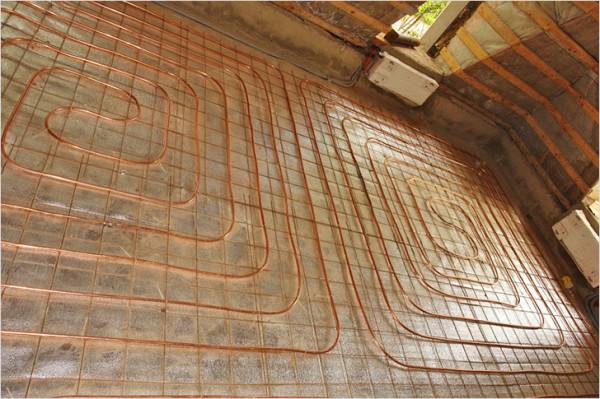

  • нагревательная часть (тонкая гибкая трубка из меди);
  • схема подключения теплого пола к отопительной системе, представленная коллектором.

Прокладка теплых полов проходит по принципу монтажа труб по системе, которая в народе называется «улиткой» или «змейкой». Главное достоинство такого метода укладки водяного теплого пола – простота его устройства, поэтому такой вариант получил весьма широкое распространение, как на отечественном рынке, так и за рубежом. Распределение температуры в такой конструкции проходит равномерно, что обусловлено поочередным расположением труб с горячей водой и обратных труб.

Пожалуй, основной недостаток такого способа устройства заключается в длительности монтажа подобной конструкции, а также в необходимости его внимательного проектирования. Тем не менее, достоинств у «улитки», безусловно, больше, благодаря чему такой вид теплого пола используется в наше время во многих домах.

Крепеж для теплого пола

Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.

Методы крепления труб теплого пола

Систему для теплоносителя можно закрепить:

  • при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;

  • при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;
  • лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;
  • в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.

Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.

Монтаж трубной системы теплый пол (без стяжки)

Реечный тип монтажа водяного теплого пола

Подготовка основания

После проектирования должна обязательно проводиться подготовка пола под теплый водяной пол. Основание под трубами необходимо довести до максимально ровного состояния. Высотный перепад на каждом отдельном контуре может составлять не более 6 мм. Если черновой пол имеет слишком серьезные неровности, которые нельзя устранить простыми способами, нужно залить его бетонной стяжкой.

Подготовка к теплому водяному полу включает в себя укладку теплоизоляции, которая в зависимости от особенностей здания подбирается следующим образом:

  • Если под теплым полом располагается отапливаемая комната, то подходящим материалом будет полистирол или пенофол толщиной около 3-5 мм;
  • Теплый пол, который находится над холодным помещением, нужно укладывать на теплоизоляционный слой толщиной от 20 мм;
  • При монтаже теплого пола на первом этаже, прямо под которым находится грунт, толщину утеплителя нужно повысить до 60-80 мм.

Все конкретные величины должны в итоге суммироваться, чтобы определить для проекта, на какую глубину укладывать теплый пол.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Монтаж матов нагрева

В первую очередь, следить утеплить основание пола для того, чтобы нагретый воздух беспрепятственно поднимался. Материалом в данном случае может выступать пенополистирол, пенофол либо минеральная вата. Далее на теплоизоляцию укладывается специальная армирующая сетка, но можно обойтись и без нее, предварительно добавив в раствор особый пластификатор, имеющей в своем составе микрофибру. Далее следует непосредственно работа по монтажу отопительной системы. Все элементы нагрева должны быть уложены на полу свободно, то есть так, чтобы они не соприкасались друг с другом и не пересекались.

Нельзя не упомянуть и о том, что при монтаже теплого пола крайне необходимо соблюсти отступ от стен, равный 5 см, а при наличии в помещении стационарных отопительных приборов (батареи, трубы отопления) этот параметр должен составлять не менее 10 см.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

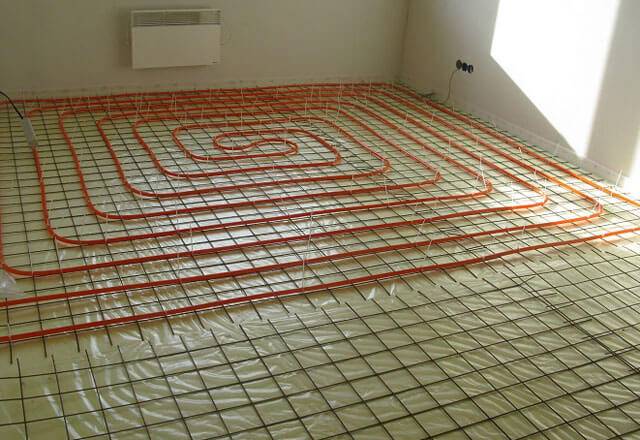

Укладка «улитка»

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны. Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

  • Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
  • Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
  • Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
  • Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
  • Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

Рекомендуем: Как уложить тёплый пол в гараже?

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

  • Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
  • Если труба изогнута на 180℃ выше гидравлические потери.
  • При укладке улиткой теплораспределение в помещении равномернее.
  • Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладкиПримерный расход трубы в метрах на метр квадратный
10010
1506,7
2005

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

  • начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
  • шаг укладки труб должен варьироваться от 100 до 300 мм;
  • диаметр труб должен составлять 16 или 20 мм;
  • от всех стен трубы укладываются на расстоянии не менее 150 мм;
  • длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
  • стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Как правильно выполнить стяжку?

Выполнив все вышеописанные мероприятия, нагревательные маты необходимо залить специально предназначенным для этого раствором с толщиной слоя приблизительно в 8 – 10 мм. По окончании высыхания материала требуется еще раз убедиться в том, что теплый пол функционирует нормально. Только после этого можно приступать к укладке желаемого напольного покрытия или плитки

Здесь важно помнить, что, выполняя эту работу, очень важно не допустить проникновения внутрь обустраиваемого помещения сквозняков, а включать смонтированную систему допускается лишь после окончательного высыхания стяжки. Начинать устройство такой системы нужно с оборудования специального шкафа коллекторного типа, установить который нужно в стене рядом с поверхностью пола

В этом механизме контурные трубы должны соединяться с центральной отопительной системой, к которой подключено жилище.

Далее необходимо очистить и при необходимости выровнять поверхность, на которую предполагается монтировать теплый пол этого типа. На нее наносится слой гидроизоляции, с функцией которой прекрасно справится полиэтилен. Стена, как и в ранее описанном способе, оснащается демпферной лентой, после чего укладывается утеплитель, в качестве которого могут выступить такие материалы, как минеральная вата, пенобетон или полистирол.


Затем нужно приступить к укладке труб, которые могут быть выполнены из таких материалов, как металлопластик или полипропилен. Закрепляются эти элементы к армирующей сетке посредством особых хомутов, а к термоизолятору – лентами или скобами.

После этого нужно создать специальный шов деформации, где также следует применить уже известную демпферную ленту. Работу системы необходимо протестировать, подав жидкость из коллектора во все контурные трубы. Заканчивается процесс монтажа выполнением стяжки, причем ее высота не должна превышать показатель в 3 – 7 см.

При возникновении трудностей в процессе работы всегда можно обратиться к специалистам, который всегда дадут правильный совет и предоставят подробные фото- и видеоматериалы по установке теплого пола.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как разложить водяной теплый пол правильно

Чтобы водяная система теплого пола была достаточно эффективной, независимо от ее типа, требуется грамотная раскладка теплого водяного пола, которая влияет на равномерность прогрева помещения.

Существуют следующие схемы раскладки теплых водяных полов:

  1. «Улитка». Данный способ предполагает, что раскладка труб водяного теплого пола будет выполняться по спиральной траектории в два ряда. Труба направляется от входной точки к центру помещения и возвращается. Располагать трубы нужно так, чтобы трубы подачи и обратки чередовались – в таком случае горячие и холодные участки трубопровода совпадают, за счет чего обеспечивается равномерный прогрев всего помещения.
  2. «Змейка». В данной схеме трубы укладываются по спирали, но движение теплоносителя осуществляется только в одну сторону. При такой схеме температура теплоносителя падает в процессе его удаления от входа. Использовать «змейку» целесообразно только в помещениях, имеющих небольшую площадь, иначе эффективность отопления будет слишком низкой.
  3. «Двойная змейка». Эта раскладка труб теплого пола представляет собой комбинацию «улитки» и «змейки». Подающая труба раскладывается змейкой так, чтобы между каждым витком было достаточно места для укладки обратных труб. Обратный трубопровод укладывается между трубами подающего.

Технические характеристики теплого пола, работающего от электричества

Задаваясь вопросом касательно того, как проложить теплый пол этого типа, стоит отметить, что его установка является более сложной по сравнению с водяной системой. Но нельзя не упомянуть, что монтаж такой конструкции можно выполнять под абсолютно любое покрытие, включая плитку, ламинат, ковролин и т.п.

Вариантов

устройства теплого пола под плитку

существует несколько, при этом одним из весомых аргументов в пользу электрического пола с подогревом является то, что нет необходимости устанавливать его по всему периметру комнаты, достаточно лишь оборудовать им те участки, по которым передвигаются жители квартиры. Это в значительной мере поспособствует более экономичному расходу как энергоносителя, так и материалов, используемых для монтажа (подробнее: «

Экономичный теплый пол: доступно каждому

«).

Оборудование для электропола может быть представлено более распространенным кабелем нагрева или карбоновыми матами, укладывать которые требуется на гладкую и сухую поверхность.

Выполняя монтаж электрического кабеля, специалисты рекомендуют уложить под ним слой материала, отражающего тепло. Один из самых популярных образцов – пенопласт, оснащенный специальной пленкой. Подобные меры позволят увеличить теплоотдачу пола примерно на 30 – 40%, кроме того, значительно уменьшится и расход финансов на сам процесс отопления.

Технические характеристики теплого пола, работающего от электричества

Задаваясь вопросом касательно того, как проложить теплый пол этого типа, стоит отметить, что его установка является более сложной по сравнению с водяной системой. Но нельзя не упомянуть, что монтаж такой конструкции можно выполнять под абсолютно любое покрытие, включая плитку, ламинат, ковролин и т.п.

Вариантов устройства теплого пола под плитку существует несколько, при этом одним из весомых аргументов в пользу электрического пола с подогревом является то, что нет необходимости устанавливать его по всему периметру комнаты, достаточно лишь оборудовать им те участки, по которым передвигаются жители квартиры. Это в значительной мере поспособствует более экономичному расходу как энергоносителя, так и материалов, используемых для монтажа (подробнее: «Экономичный теплый пол: доступно каждому»).

Оборудование для электропола может быть представлено более распространенным кабелем нагрева или карбоновыми матами, укладывать которые требуется на гладкую и сухую поверхность.

Выполняя монтаж электрического кабеля, специалисты рекомендуют уложить под ним слой материала, отражающего тепло. Один из самых популярных образцов – пенопласт, оснащенный специальной пленкой. Подобные меры позволят увеличить теплоотдачу пола примерно на 30 – 40%, кроме того, значительно уменьшится и расход финансов на сам процесс отопления.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

В заключение

Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.

Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.
