Датчики температуры: типы, устройство, принцип работы, схемы подключения

Методы измерения

Существуют различные методы измерения температуры с помощью RTD. Первый из них — это двухпроводной метод, при котором измеряется падение напряжения на RTD при пропускании через него тока. Достоинство этого метода заключается в его простоте, поскольку используется всего два провода. Это облегчает подключение и реализацию. Главный недостаток заключается в том, что в измерительную схему входит сопротивление подводящих проводов, которое может внести некоторую ошибку.

Трехпроводной способ является усовершенствованием двухпроводного. Здесь снова ток пропускается через устройство и измеряется результирующее напряжение. Использование в схеме третьего провода обеспечивает компенсацию сопротивления подводящего провода. Для этого необходимо либо трехпроводное компенсирующее измерительное устройство, либо действительное измерение вклада третьего провода и его вычитание из общего результата измерения.

Третий метод — четырехпроводной. Как и в двух предыдущих методах, в нем производится пропускание тока и измерение напряжения. Однако ток протекает через один набор подводящих проводов, в то время как напряжение воспринимается другим набором проводников. Напряжение измеряется непосредственно на резистивном элементе (RTD), а не в той точке, где подключен источник тока. Это означает, что сопротивление подводящих проводов полностью исключается из измерительной схемы.

Так, например, если сопротивление подводящих проводов равно 0,1 Ом, а сопротивление RTD — 100 Ом, то вклад этих проводов в погрешность будет около 0,1%. В четырехпроводном методе сопротивление подводящих проводов не входит в схему измерения, поэтому данный метод наиболее точный.

1 Назначение сигнализации

Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.

В современном мире такую роль выполняют различные виды сигнализаций. Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.

В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:

  • включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
  • автоматическая разблокировка дверей, необходимых для спасения людей из здания;
  • запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
  • вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
  • запуск системы охлаждения;
  • включение приборов для удаления дыма;
  • контроль за работой противопожарных клапанов в системе вентиляции и другие действия.

Четырехпроводная схема измерения деформации с 1 тензорезистором

где: R — сопротивление тензорезистора; Rs — эталонное сопротивление; r1 ~ r4 — сопротивление проводов и сопротивление контактов; i — ток, протекающий через сопротивление тензорезистора и эталонное сопротивление; E — напряжение возбуждения; V — напряжение на сопротивлении тензорезистора;

Влияние сопротивления контактов отсутствует

Обычно, для удлинения проводов и подключения к измерительному устройству, применяют пайку или специальные разъемы. Поскольку четырехпроводная схема с одним тензорезистором вообще не подвержена влиянию сопротивления контактов, можно использовать модульный штекер. Модульный штекер делает удлинение и подключение проводов недорогим и эффективным, в то же время предотвращая ошибки монтажа и избавляя от необходимости в безсвинцовой пайке в соответствии с Директивой по ограничению вредных веществ.

Сопротивление проводов

В обычной схеме рекомендуется применять как можно более толстые и короткие провода, чтобы их сопротивление было низким. Поскольку в четырехпроводной схеме с одним тензорезистором сопротивление проводов не оказывает никакого влияния, к тензорезисторам можно подключать тонкие и длинные провода.

Большинство наших тензорезисторов может поставляться с предварительно подсоединенными четыремя проводами и модульным штекером (RJ12), составляющими нашу запатентованную четырехпроводную систему с одним тензорезистором. Поскольку модульный штекер устанавливается на концы проводов, отпадает необходимость в пайке или привинчивании соединений с измерительным устройством, но измерительное устройство должно быть модели TML. Жилы трех проводов покрыты полипропиленовой смолой, не выделяющей вредных газов даже при воздействии пламени.

Возможные проблемы после установки

Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода. Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя.
Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.

Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения.
Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности. Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.

Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе.
При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые. Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас. Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.

Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы
– например, при отсутствии электричества сетевая система, конечно же, не работает. Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих. Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.

О том, как установить пожарные извещатели, смотрите в следующем видео.

Как защитить свою квартиру, дом или дачу от пожара? Только своевременно выявив даже малейший признак возгорания. В этом вам лучше всего поможет пожарная сигнализация. Но на ее эффективность можно рассчитывать лишь при одном условии – если монтаж датчиков будет выполнен по всем нормам и правилам. Поэтому далее разберемся, как же выполнить установку сигнализации своими руками: к вашему вниманию основные принципы монтажа датчиков, поэтапная инструкция, детальная схема подключения, а также объясняющее видео.

Возможные неисправности после монтажа

Ненадлежащая профилактика — вот основные причины неполадок в пожарной сигнализации. Другими словами, надо постоянно проводить все профилактические работы. Очень часто выходят из строя дымовые датчики, поскольку в их камеру попадают разнообразные частицы и другой мусор. Однако встречается обрыв шлейфа или системные ошибки, которые также становятся причиной неисправностей.

Рассматривая пожарную систему сигнализации, выделяются основные неполадки:

  • Отказ шлейфа;
  • Сбой даты, а также времени;
  • Подача электричества с перебоями;
  • Неполадки в линии телефона или основного модуля;
  • Неисправная сирена;
  • Разряженные аккумуляторы.

Часто существенный урон пожарной сигнализации приносят загрязнённые и сильно запылённые рабочие помещения, высокая влажность или высокая температура. Также причиной выхода из строя ОПС становятся и банальные причины, например, обрыв кабелей, из-за чего сигнализация может даже без возгорания пищать, мигать и так далее. Но наиболее серьёзной причиной неполадок всё-таки становится вмешательство неквалифицированных специалистов, самодеятельность или подходящий к завершению срок эксплуатации.

Поэтапные инструкции монтажа


Монтаж извещателя Нужно первым делом составить четкий план с учетом планировки помещения. Схему нужно детально проверить. Расстояние, на котором будут располагаться датчики друг от друга, должно быть приличным и соответствовать требованиям. Если установка будет произведена за натяжную конструкцию, нужен отдельный каркас. В этом случае лучше воспользоваться тросом. Если потолок натяжной, лучше воспользоваться термокольцом. После установки датчика на место работа системы проверяется. Можно для этого воспользоваться спичкой, проведенной вдоль прибора. Если система установлена правильно, датчик сработает.

Виды систем

На сегодняшний день есть огромное количество разных пожарных сигнализаций всевозможного уровня сложности. Однако все они выполняют одну функцию — контролируют охраняемый объект при помощи извещателей. Большинство современных пожарных систем могут на расстоянии передавать сигнал на основной пульт охраны и даже производить многие остальные сервисные функции. Но основная их задача — это своевременное выявление возгорания на территории объекта или противозаконное проникновение. В зависимости от метода определения пожарной угрозы, системы можно разделить на такие типы:

  • Неадресная. К приёмно-конрольным устройствам подсоединяются обычные датчики (ручные, тепловые, а также дымовые), которые отображают лишь номер их шлейфа. При этом они на основную панель не передают адрес помещения, а также номер.
  • Адресная система работает по следующему принципу — на контрольную панель поступают данные с извещателей, благодаря чему определяется точный участок возникновения возгорания.
  • Адресно-аналоговая сигнализация является весьма эффективным и надёжным устройством, поскольку полученная информация попадается на главную панель, а затем она анализируется главным процессором. Подавать сигнал тревоги или нет, решает программный комплекс, а не конкретно взятый извещатель.
  • Пороговая система с радиальными шлейфами наиболее бюджетная, однако, её монтаж будет стоить дорого. При этом данный вид сигнализации может часто выдавать ложные тревоги, поэтому нужно будет дублировать извещатели, что приведёт к увеличению расходов.
  • Модульная пороговая система более совершенная, поскольку любую неисправность вы отследите по ПК, а значит, можно моментально принять необходимые меры и устранить неполадки. Недостаток — высокая цена.

Примеры моделей

В данный момент существует большое разнообразие моделей адресно-аналоговых и неадресных тепловых извещателей для пожарной сигнализации, отличающихся конструктивными особенностями и наличием дополнительных функций.

Один из примеров – ИП 101-23M-A1R – модернизированная пожарная модель, отличающаяся от предшественников двухцветной индикацией и компенсацией запыленности, снижающей количество возможных ложных срабатываний. Обширный диапазон температур, при которых возможно стабильное функционирование устройства (-30…+70 °C), позволяет монтировать его как в комнатах с отоплением, так и без.

Среди конструктивных особенностей прибора можно выделить высокий уровень антикоррозийной защиты, удобство теста датчика, осуществляемого дистанционно с помощью лазерного тестера, использование экранирующего слоя.

Алгоритм максимально-дифференциального прибора Аврора–ТН (ИП 101-78-А1) основан на адаптивной обработке сигнала. Пороговая температура срабатывания составляет 58 °C. Для удобства пользователя обеспечен угол обзора индикации в 360 градусов, диапазон рабочих температур-40…+70 °C.

Адресно-аналоговая модель максимально-дифференцированного теплового извещателя С2000-ИП-02-02 способна обрабатывать данные с анализом предыстории. Срабатывает при температуре от +54 до +65 °C (в зависимости от настройки).

В целом адресно-аналоговый тип сигнализации считается более прогрессивным и надежным.

Адресно-опросные

В адресных и пороговых системах сигнал о пожаре формируется самим датчиком. Протокол обмена информацией реализуется в шлейфе с целью определения сработавшего датчика. В отличие от адресно-аналоговой системы, алгоритм работы адресно-опросной проще. От сенсоров поступают сигналы на контрольную панель управления, затем осуществляется циклическое опрашивание извещателей для выяснения их состояния. Недостатком таких систем является увеличение времени обнаружения источника возгорания.

Преимущества сигнализаций:

  • Оптимальное соотношение цены и качества.
  • Информативность получаемых сигналов.
  • Контроль настроек и функциональности извещателей.

Примение

Область применения датчиков температуры охватывает бытовую технику, а также общепромышленное оборудование, сельскохозяйственную промышленность, военную промышленность и аэрокосмическую отрасль. Каждый из вас может найти их дома в отопительных приборах: котлах, духовках, мультиварках или хлебопечках.

В тяжелой промышленности термодатчики позволяют контролировать степень нагрева печей, воздуха в рабочей зоне, состояние поверхностей трения. В медицине их используют для контроля температуры в труднодоступных местах или для упрощения различных процедур.

Многие автолюбители часто сталкиваются с датчиками температуры, следящими за состоянием масла или другой охлаждающей жидкости. На железнодорожной сети они позволяют контролировать нагрев букс и колесных пар. В энергетике они используются для проверки контактных соединений и качества сцепления с поверхностью.

Преимущества продукции ЭЛЕМЕР-УФА

Компания предлагает большой выбор термопреобразователей (модели ТСМУ, ТСПУ, ТХАУ, ТХКУ, ТПУ), датчиков сопротивления, термопар, биметаллических термометров, отдельные чувствительные элементы для датчиков (платиновые и медные), а также кабели и провода для КИП. Доступны как высокоточные модели (класс точности АА), так и устройства с большим диапазоном рабочих температур, например, термопары с контролируемыми температурами -40. +1800 °С. По индивидуальным заказам возможно изготовление специфических моделей, например, с нижней температурной границей -200 °С.

Компания выпускает измерители РОСА-10 и ИПТВ, предназначенные для контроля температуры и влажности. Все приборы хорошо интегрируются в системы автоматического учёта и контроля благодаря поддержке интерфейса RS-232. Все датчики и преобразователи температуры изготавливаются в пыле- и влагозащищённом исполнении (классы: IP54, IP65 и IP5Х).

Квалифицированные инженеры компании предоставят полную информацию по продуктам КИПиА и помогут выбрать наиболее подходящее для целевых условий устройство. По вопросам подбора, комплектации и приобретения контрольно-измерительного оборудования можно обратиться по телефонам:

  • в г. Уфа,
  • в г. Казань, (843) 292-14-62

Где используется

Где мы можем его поставить?

Наш датчик подходит для использования в:

  • торгово-развлекательных заведениях;
  • производственных цехах;
  • многоквартирных, частных жилых домах, общежитиях;
  • открытых площадках;
  • образовательных учреждениях;
  • больших складских помещениях.

Тепловой извещатель пожарный (ИП) незаменим на больших открытых территориях,

а также там, где при возгорании выделяется большое количество тепла.

Но его нельзя устанавливать в помещениях с возможными перепадами температуры.

Не подойдут они и при наличии радиоактивных излучений и щелочных материалов в охраняемой зоне.

Все это приводит к ложным сработкам или разрушению конструкции извещателя.

Поэтапные инструкции монтажа

В идеале монтаж следует доверить профессионалам – только они знают все нормы и правила, способны правильно рассчитать расстояния и подобрать наиболее эффективную схему расстановки датчиков. Опыт позволяет мастерам избегать популярных ошибок неопытных людей, когда при расчете количества потолочных извещателей не учитывается положение светильника, который мешает обзору или вызывает ложное срабатывание из-за выделения тепла. Впрочем, поверхностно разбираться в теме все же следует – хотя бы затем, чтобы проверять качество выполняемой работы.

Когда план составлен с учетом всех вышеописанных нормативов, требуется расставить обозначения на потолке или стенах в тех местах, где будут монтироваться датчики.
После этого схему стоит всесторонне оценить еще раз, поскольку на потолке часто могут наблюдаться новые детали, не учтенные в чертежах. Внося изменения на ходу, не забывайте, что все расстояния должны быть в соответствии хотя бы с минимальными допустимыми значениями, иначе либо система не сработает при пожаре, либо будет грешить ложными вызовами.

Когда монтаж производится за подвесными или натяжными конструкциями, для пожарной сигнализации можно сконструировать отдельный каркас
– например, можно монтировать их на тросе, если он надежен и хорошо закреплен. При этом врезку следует выполнять так, чтобы края прорези не мешали полноценному обзору помещения датчиком, потому в идеале следует вывести последний к самому уровню подвесного потолка. Если потолок натяжной и выполнен из материала, который боится даже не самых высоких температур, прорезь следует взять в специальное термокольцо, ведь сам датчик, постоянно подключенный к электросети, тоже способен греться. Последний этап – проверка срабатывания системы. Для большинства типов датчиков простой и хорошей проверкой является зажженная спичка или зажигалка, которую проносят вдоль извещателей – тут вам и пламя, и дым, и температура, поэтому рабочая система просто обязана отреагировать.

Неисправности устройства

Основным признаком неисправности ДАД становиться перерасход топлива. В результате неисправности аппарата в ЭБУ поступают неверные сведения о давлении, которое на деле ниже заявленного. В результате в цилиндры двигателя поступает богатая смесь.

Резко проседает динамика движка, не меняющаяся при прогреве. В выхлопе ощущается сильный запах топлива. Цвет выхлопа даже в жаркое время года остается белым. Холостой режим движка долгое время не снижает обороты. Машина двигается рывками при переключении передач. Множество посторонних звуков сопровождающих работу движка.

К поиску неисправностей прибора как обычно стоит приступать с проверки электронной цепи транспортного средства. Плохое соединение, грязные или обугленные контакты, всё это может привести к видимости неисправности прибора.

Выход из строя находящегося в корпусе ДАД датчика температуры также влияет на общую работу аппарата. Необходимо проверить вакуумный шланг на предмет повреждений и разгерметизации. Удостовериться в отсутствии иных неисправностей и поломок внутри прибора.

Тарас Каленюк

автору

Ремонту прибор не подлежит, поэтому в случае неисправности сразу же подвергается полной замене. Исключение составляет чистка контактов. Исходя из этого, осуществляется и его диагностика. Проще всего по понятным причинам установить новый датчик и проверить работу. Если всё нормально, то старый аппарат можно выбросить.

Существует и более точная диагностика неисправности. Для этого необходимо вооружится соответствующими инструментами, такими как вольтметр, вакуумный манометр и насос, а также тахометр. Однако на деле выявление конкретной проблемы никак конечному пользователю не поможет и нужно сразу задумываться о замене после проверки проводки.

Параметры выбора датчика температуры

  • Тип выходного сигнала цифровой или аналоговый
  • Диапазон рабочей температуры.
  • Возможность погружения датчика в объект измерения или среду. Если это невозможно, то лучше выбрать пирометр или термометр.
  • Условия проведения замеров. Если нужно измерять в агрессивной среде, то надо выбирать датчик в коррозионностойком корпусе, или бесконтактного типа. Также следует определить наличие давления, влажности и т.д.
  • Время работы датчика до калибровки или замены. Многие датчики не могут долго и стабильно работать (термисторы).
  • Величина сигнала выхода. Существуют датчики температуры, выдающие сигнал по току, или в градусах.
  • Технические данные: погрешность, разрешение, напряжение, время обработки. Для полупроводников важен тип корпуса.

Датчики измерения температуры: типы, принцип работы

Классификация термодатчиков по принципу работы

По принципу измерения все датчики измерения температуры подразделяются на:

  • Термоэлектрические (термопары);
  • Терморезистивные;
  • Полупроводниковые;
  • Акустические;
  • Пирометры;
  • Пьезоэлектрические.

Термоэлектрические датчики температуры (термопары)

Принцип работы этой группы датчиков основан на том, что в замкнутых контурах проводников или полупроводников возникает электрический ток, если места спайки различаются по температуре.

Для измерения температуры, один конец термопары помещают в среду измерения, а другой служит для снятия значений.

Единственным, но существенным недостатком этого вида измерителей является их довольно большая погрешность, что недопустимо для многих технологических процессов.

Он применяется в металлообработке, и служит для контроля температуры подшипников. Диапазон измерения от -50 до +120 градусов по Цельсию, выходной сигнал для считывания – аналоговый.

Видео о датчиках температуры смотрите ниже:

Терморезистивные датчики

Как следует из названия, этот тип датчиков работает по принципу изменения сопротивления проводника при изменении его температуры. Благодаря простой и надежной конструкции, датчики этого типа широко применяются в электронике и машиностроении. Неоспоримым плюсом этих измерителей является высокая точность, чувствительность и простые устройства считывания.

Примером терморезистивного датчика может служить модель 700-101BAA-B00, которая имеет начальное сопротивление в 100 Ом, и диапазон измерений от -70 С° до +500 С°.

Выполнен он с применением платиновой пластинки и никелевых контактов. Широко используется в электронике и промышленных автоматах.

Полупроводниковые термодатчики

Этот тип датчиков работает на принципе изменения характеристик p-n перехода под воздействием температуры. Так как зависимость напряжения на транзисторе от температуры всегда пропорциональна, можно сделать датчик с высокой точностью измерения.

Несомненными плюсами такого решения является дешевизна, высокая точность данных, и линейность характеристик на всем диапазоне измерения.

Примером такого устройства может стать датчик LM75A. Температурный диапазон — от -55 С° до +150 С°, погрешность измерений – ±2 С°. Шаг измерения – всего 0,125 С°. напряжение питания – от 2.5 до 5.5 В, а время преобразования сигнала – до 0.1 секунды.

Акустические датчики температуры

Принцип работы этих устройств – разная скорость звука в среде при разной температуре. Зная изначальные данные, можно рассчитать изменения температуры по скорости прохождения звуковой волны в веществе.

Это бесконтактный метод, позволяющий измерять температуру в закрытых полостях, а также в среде, недоступной для прямого измерения.

Используются такие датчики в медицине и промышленности – там, где проникновение к измеряемому веществу невозможно.

Пирометры (тепловизоры)

Бесконтактный тип термодатчиков, считывающих излучение, которое исходит от нагретых тел. Этот тип устройств позволяет измерять температуру дистанционно, без приближения к среде, в которой производятся замеры. Это позволяет работать с большими температурами и сильно разогретыми объектами без опасного сближения.

Все пирометры по принципу работы подразделяют на интерферометрические, флуоресцентные и датчики на основе растворов, меняющих цвет в зависимости от температуры.

Пьезоэлектрические датчики температуры

Все датчики этого типа работают при помощи кварцевого пьезорезонатора. Вся суть работы – прямой пьезоэффект, то есть изменение линейных размеров пьезоэлемента под воздействием электрического тока.

При попеременной подаче разнофазного тока с определенной частотой, пьезорезонатор колеблется, при этом частота его колебаний зависит от температуры.

Зная эту зависимость, можно легко преобразовать данные о частоте колебаний резонатора в температуру.

Благодаря широкому диапазону измерений и высокой точности, такие датчики применяют в основном при проведении исследований и опытов, где нужна высокая надежность и долговечность.

Виды извещателей

Выбор конкретного типа извещателя под каждый объект происходит исходя из средней температуры воздуха в помещении в процессе штатной эксплуатации. Для исключения ложных срабатываний отсечка срабатывания устанавливается с превышением 20℃ от предельной температуры при штатной работе помещения.

Контактные

Основаны на применении контактов из легкоплавких металлов. Под воздействием возросшей температуры контакты деформируются, что приводит к размыканию контактов. Сигнал об этом поступает на пульт управления. В связи с необходимостью нагрева конкретной маленькой детали данные датчики имеют ограниченный радиус действия. Целесообразно использовать для помещений малой площади.

Электронные

Сигналом о начавшемся возгорании служит изменение сопротивления на части полупроводника. Терморезистор определяет разницу и сообщает на панель управления пожарной сигнализацией (далее — ПС). Окружающие электронные помехи могут оказывать влияние на точность срабатываний датчиков. Предельное удаление датчика от приемного пульта ПС — до 2500 метров.

Оптические

Контроль пожарной безопасности происходит путем прокладки оптоволоконного кабеля. Через всю длину проходит лазерный луч.

При нагреве оптоволокно меняет свою структуру, что препятствует прохождению лазера. Специальный контроллер точно определяет участок, где произошло отражение, а также актуальную температуру.

Такие датчики работают в любых погодных и электромагнитных условиях. В случае поломки возможно заменить только поврежденный участок. Дистанция передачи сигнала — до 8 км.

Механические

В корпусе такого датчика находится металлическая колба с газом, который расширяется при нагреве. Конструкция является одной из первых, использованных для осуществления пожарной охраны объектов. На данный момент считается слишком сложной в производстве (необходимость контроля герметичности колб и качества газовой смеси) и используется в исключительных случаях, где иные виды извещателей не подходят.

Автономные

Извещатели, получающие питание от аккумуляторного блока или пары бытовых батареек. Сигнал о срабатывании передаётся по радиоканалу на передатчик, подключенный к постоянному питанию. Главная проблема — это потеря радиуса действия сигнала внутри помещений.

Взрывозащищенные

Необходимы для определения начала пожара в помещениях, где возгорание может начаться со взрыва, вследствие чего иные датчики будут уничтожены и не смогут подать сигнал тревоги. В России распространены 2 модели ТПИ: МАК-1 в исп.11 ИБ и ИП 103-1В. Датчики изготавливаются НПП «Специнформатика-СИ» и НПК «Эталон», соответственно. Подключение данной категории извещателей происходит через искробезопасные шлейфы.

Адресно-аналоговые

Представляют собой компьютеризированные комплексные решения по обеспечению пожарной сигнализации на объекте. Один прибор может контролировать сигналы со 100 различных датчиков.

Линейные

Предназначены для установки в труднодоступных местах или условиях агрессивной окружающей среды. Для обнаружения возгорания линейные извещатели используют 3 вида датчиков:

  1. Оптический кабель, реагирующий на изменение температуры, снижая свою прозрачность. Уменьшение светового потока фиксирует анализатор и указывает место возникновения изменений.
  2. Сенсорный кабель состоит из датчиков по всей длине, которые под нагревом меняют свое сопротивление, что выдается системой на пульт управления в виде тревожного сигнала.
  3. Кабель типа «витая пара», жилы которого покрываются термочувствительным составом. Под нагревом жилы соприкасаются, образуя короткое замыкание. Место возникновения распознается как возгорание и передается на пульт.

Данный тип отлично подходит для крупных систем пожарной сигнализации. Температуру срабатывания можно задать отдельно для каждой зоны.

Многоточечные

Используют в своей работе сеть из нескольких датчиков. Вся информация передается по соединительным шлейфам. Обнаружение возгорания, в отличие от линейных, возможно только в точке установки датчика, а не по всей длине шлейфа соединения.

Термопреобразователи сопротивления.

Работа измерительного устройства данного типа основывается на измерении электросопротивления. Термопреобразователи изготавливают из материалов обладающих высокотемпературным сопротивлением. Наиболее эффективными материалами являются в данном случае платина и медь. Прибор характеризуется линейным сопротивлением и хорошими инертными свойствами. Терморезистор из платины измеряет температуры диапазоном 260-1100°С, он выделяется высокими показателями стабильности и воспроизводимости. Терморезистор из меди быстро окисляется и имеет невысокое удельное сопротивление. Ограничен температурой в 1800°С.

Данные устройства достаточно быстро преобразовывают температуру, процесс может занимать всего несколько секунд.

Применение также нашли и термометры из никеля. На ровне с медными терморезисторами они изготавливаются из литого микропровода и заключаются в стеклянный изолятор. Это обеспечивает их герметичность, высокую стабильность и малую инертность.

Недостатком терморезисторов считается невозможность нормализации характеристик в условиях серийного производства.

Типы

При подборе и установке в многоквартирные или частные жилые дома могут применяться следующие типы извещателей:

  • Тепловые (температурный) извещатель (датчик), принцип действия которого основан на реагировании чувствительного теплого элемента на резкое изменение температуры в защищаемом помещении. Преимуществом является невысокая стоимость таких устройств, недостатком использования – позднее обнаружение очага пожара в ходе его развития.
  • Дымовой пожарный извещатель (датчик) обнаруживает очаг возгорания по изменению оптической плотности воздуха в защищаемом помещении, вызванному появлением дымовых газов, частиц копоти. Плюс применения – быстрое обнаружение, приемлемая стоимость. К недостаткам можно отнести невозможность использования для защиты кухонь, помещений, где люди курят.
  • Извещатели пламени – это крайне редкий вид пожарных датчиков, используемых для защиты квартир в многоэтажных зданиях и индивидуальных жилых домах. Принцип действия – фиксация электромагнитного излучения открытого огня. Преимущество – скорость, точность реагирования, недостатки – значительно большие размеры, чем у дымовых, тепловых датчиков, высокая цена изделий.
  • Автономные извещатели, включая GSM, являются наиболее используемыми для защиты квартир, жилых, дачных домов, в том числе из-за соотношения качество/цена. Такие устройства обнаружения очага возгорания могут быть тепловыми, дымовыми, а также комбинированными пожарными извещателями, объединяющими в одном корпусе чувствительные датчики, реагирующие на различные внешние факторы: тепло + дым, тепло + CO2, дым + пламя. При срабатывании начинает пищать.

Несмотря на несомненные преимущества комбинированных устройств, их применение ограничено ввиду высокой цены, необходимости высококвалифицированного технического обслуживания.

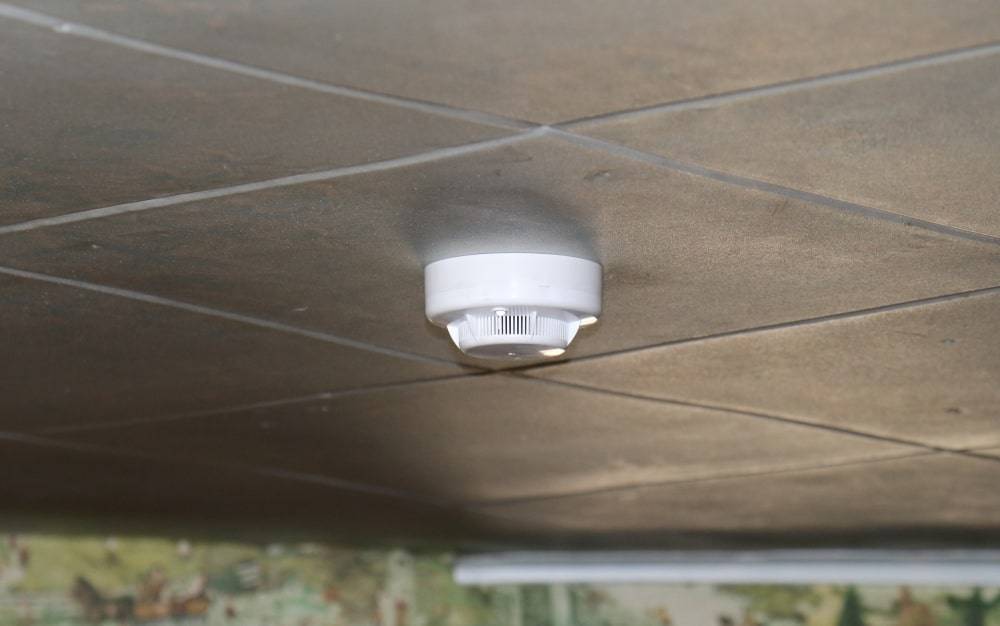

Извещатель на потолке в квартире
