Электрокотел для теплого пола – мощность, подключение, обзор моделей, цены

Описание электрокотла

Водонагревательный котёл, работающий от электричества, представляет собой утеплённую ёмкость определённого объёма. В качестве теплоизоляционного материала используют пенополиуритан. С внешней стороны ёмкость защищена корпусом из нержавеющей стали.

Внутренняя поверхность покрыта стеклоэмалью или выполнена из стали, на которую наносят эмаль с добавлением титана. Покрытие выдерживает высокие температуры, не вступает в реакцию с солями воды, не подвергается коррозии.

В котле предусмотрены выходы для холодной и для горячей воды. Водонагреватели, к которым можно подключить систему отопления, оборудованы выходными патрубками для теплоносителя, который через систему труб поступает к радиаторам или к напольной магистрали, и возвращается по холодному контуру обратно в котёл. Выводится теплоноситель через водозаборную трубку для горячей воды.

Внутри ёмкости находится нагревательный элемент. Это может быть ТЭН, электрод или индукционная катушка. Данные устройства подключаются к сети 220 В. В зависимости от источника нагрева, различают некоторые модификации котлов.

1. ТЭНовые; это самое распространённое оборудование для нагрева воды. Теплоноситель доводится до определённый температуры с помощью ТЭНа. Он установлен на нижней поверхности топки. Чтобы на ТЭНе не образовывалась накипь, его помещают в металлическую трубку. Дополнительной защитой является магниевый анод.
2. Электродные котлы; в качестве электрода выступает металлический стержень. Он является катодом. К нему подаётся ток. В качестве анода выступает корпус котла. При включении системы ионы начинают менять свою полярность и притягиваются то к стержню, то к стенкам котла. Хаотичное движение заряженных частиц выделяет энергию, которая способствует повешению температуры воды.
3. Теплоноситель может нагреваться с помощью индукционной катушки, в центре которой находится стержень из металла; на катушку подаётся электрический ток. Вокруг неё и вокруг стержня образуется электромагнитное поле; создаются вихревые потоки, которые нагревают теплоноситель.

Если электрокотёл использовать только для нагревания воды, которая предназначена для хозяйственных нужд, то выбирают агрегат горизонтальной формы малой мощности. Его легко установить на стене. Для системы водяного отопления предназначено оборудование вертикальной формы, высокой мощности. Их устанавливают на полу или на стене.

Основными производителями нагревательного оборудования являются «Buderus», «Logamax», «Kospel EKCO», «Aton Electro, «Галан», «Барский машзавод». Оборудование выбирают в зависимости от ёмкости, рабочей мощности, от количества водяных контуров. Для напольного обогрева приобретают агрегаты с 2 контурами.

Электрокотёл для тёплого пола можно собрать самостоятельно. В качестве ёмкости выбирают бочку из нержавеющей стали. С внешней стороны её утепляют минеральной ватой.

В бочке устанавливают металлический стержень, к которому подключают электричество. Внизу с боковой стороны проделывают отверстие для патрубка холодной воды. Из него выводится труба к центральному водопроводу. С верхней боковой стороны выводят горячий контур.

Оборудование оснащают автоматикой, терморегулятором и датчиком, обустраивают заземление. Верхнюю крышку делают съёмной.

Какая марка самая лучшая

Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.

Buderus Logamax, серии E

Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.

Buderus Logamax, серии E

Плюсы

• имеется возможность подключения к любой системе отопления;
• монтируются в системах закрытого типа;
• высокий КПД;
• модели просты в монтаже, требуют минимального количества дополнительных элементов.

Минусы

высокая стоимость.

buderus e213

Kospel EKCO

Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.

Kospel EKCO

Плюсы

• имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
• простота в монтаже и использовании;
• высокий КПД.

Минусы

высокая стоимость.

Kospel EKCO

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Плюсы

• доступная цена;
• простота в монтаже;
• бесшумная работа;
• габаритные размеры.

Минусы

• боязнь перепадов напряжения;
• большая нагрузка на электропроводку.

галан очаг

Ferroli

Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера.  Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).

Электрический котел Ferroli

Плюсы

• широкий модельный ряд различной мощности;
• хорошее качество комплектующих;
• большой информативный ЖК-дисплей;
• возможность использования незамерзающей жидкости в системе отопления.

Минусы

• высокая цена;
• китайская сборка;
• отсутствие в комплекте комнатного термостата.

Ferroli zews электрокотел

РусНИТ

Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².

Электрический котел РусНИТ

Плюсы

• доступная цена;
• выдерживает низкое напряжение;
• подключение к однофазной и трехфазной сети.

Минусы

возможны трудности при подключении.

руснит 209м

Экономия

Варианты экономии электроэнергии, кроме выбора более экономичных моделей и типов нагревателя, основаны на использовании тепловой инерции теплоносителя. Например, при наличии бетонной стяжки, появляется возможность периодического отключения нагревателя от сети.

Слой бетона долго остывает, что позволяет существенно экономить энергию (и деньги) — до 30%, а иногда и больше. Кроме того, рационально будет организовать правильное распределение режимов работы контуров в разных помещениях — в коридорах прохладнее, в гостиной или в санузле — потеплее. Такое разделение поможет снизить интенсивность нагрева и получить экономию.

Топ производителей

Есть много европейский и российских компаний выпускающих котлы, которые допустимо монтировать в тёплых полах. Мы расскажем о самых известных, производящих продукцию высокого качества.

Смотрите это видео на YouTube

Buderus Logamax

Немецкая компания, выпускает экологические тэны настенного типа разной мощности.

Плюсы Buderus Logamax:

• могут подключаться к любому виду отопления;
• доступна установка в закрытых системах;
• обладают повышенным КПД;
• не сложный монтаж.

Среди минусов — высокая цена.

Kospel EKCO

Польская компания, выпускает настенное тэновое оборудование, которое может подключаться к тёплым полам. Оснащено регулятором мощности с 6 ступенями регулировки, и автоматическим выключателем.

Процесс монтажа и эксплуатации данных аппаратов прост. Но стоит такое электрическое оборудование дорого.

«Галан», серии «Очаг», «Гейзер», «Вулкан»

Надёжные электрические котлы российского производителя, с гарантийным сроком  — 30 лет. Легко оптимизируются под любой уровень теплопотерь, имеют быструю окупаемость.

Оборудование проточное, поэтому его установку не требуется согласовывать с надзорными службами. Нагрев воды осуществляется без тэна, ионизацией.

К плюсам можно отнести:

• автоматизацию;
• простату монтажа,
• бесшумную работу;
• невысокую стоимость.

Среди минусов:

• боятся резких скачков напряжения;
• наличие большой нагрузки на проводку.

Ferroli

Итальянская компания производящая огромный модельный ряд настенных одноконтурных электрокотлов разной мощности, которые подключаются к одно и трёхфазной сети.

Качественные электрокотлы с функцией  погодозависимости. Имеют цифровую панель управления в виде ЖК дисплея.

РусНИТ

Компания (Россия), производит небольшие и лёгкие электрические котлы устанавливающиеся на стену, способные отапливать помещение до 80 м2. Работают от однофазной и трёхфазной сети.

Политика цен компании — доступность для большинства потребителей. Стоит отметить сложность монтажа, которая иногда возникает во время подключения у неподготовленных людей.

Baxi Amptec

Baxi (Италия) — выпускаемые аппараты подходят для разных систем обогрева — радиаторы или половые. Ряд моделей могут функционировать на низких температурных показателях.

Приборы имеют компактный размер, просты в управлении. Их цена на прямую связана с мощностью агрегата.

Советы и рекомендации

Прежде чем выбрать котел для отопления частного дома, нужно определиться, для каких целей приобретается оборудование. Если дополнительно необходимо горячее водоснабжение, рекомендуется покупать двухконтурный агрегат.

Учитывают и то, где будет размещаться аппарат — на горизонтальной либо вертикальной поверхности. В последнем случае котел должен надежно крепиться на стену (перегородка из гипсокартона, например, не подойдет).

Также смотрят на наличие автоматических функций, есть ли циркуляционный насос, пульт ДУ, обращают внимание на расход электроэнергии и т.п. Часто котел подбирается так, чтобы вписывался в общий интерьер

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

• Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.
• Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
• Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.

Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация
Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

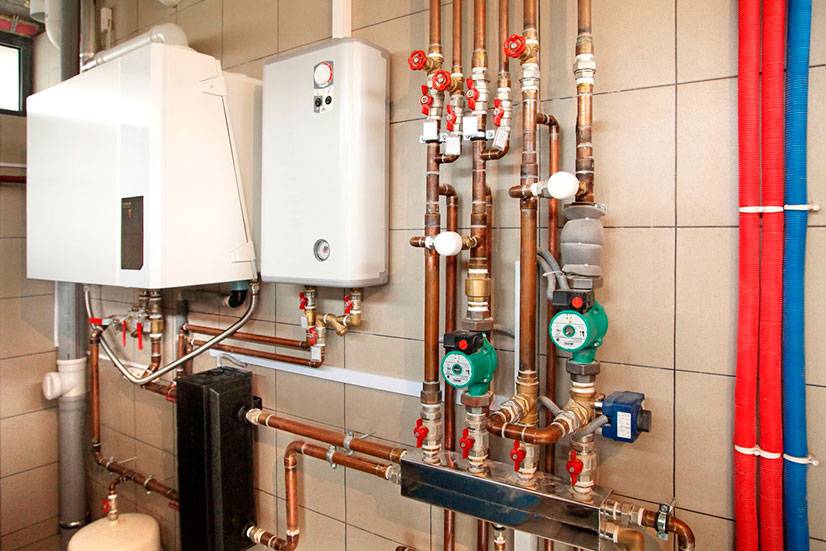

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

• Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
• Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
• На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
• Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
• После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Основные конструкционные элементы котлов

Прежде чем изготовить электрокотел своими силами, стоит тщательно ознакомиться с его основными составляющими:

• ТЭН;
• Сам котел;
• Дополнительное оборудование для вставки регуляторов и датчиков.

Среди них самое большое значение отводится такого приспособлению, как ТЭН. Именно он предназначен для превращения электрической стандартной энергии в качественную тепловую. По сути, это специальный электронагреватель трубчатого вида. Что касается котла, то его есть возможность изготовить из специальной трубы, выполненной из высококачественного металла или какой-то иной емкости

Не менее важно и разнообразные дополнительные конструкционные элементы, посредством которых можно значительно облегчить процесс применения котла

Современные модели такого оборудования реализуются, как правило, уже полностью укомплектованными. Среди основных элементов можно отметить:

1. Расширительный бак.
2. Качественный фильтр.
3. Циркуляционный насос.
4. Клапан предохранительный.

Котлы, которые обладают всеми требуемые конструкционными элементами вполне можно сделать и самостоятельно, достаточно просто знать и соблюдать несколько основных важных моментов.

Лучшие электрические котлы цена-качество (на 220 В)

В этой категории представлена техника, которая работает от стандартной бытовой сети 220 V (одна фаза). При подключении рекомендуется проверить соответствие поперечного сечения проводки заявленной максимальной мощности. Аналогичные ограничения учитывают при выборе автомата. Рекомендуется использовать отдельное защитное устройство, чтобы предотвратить повреждение оборудования в процессе эксплуатации.

1. ЭВАН Warmos-IV-6 6 кВт одноконтурный

Популярная модель электрического котла от ЭВАН занимает четвертую позицию в ТОПе с учетом суммарной оценки функциональных параметров. Эту модель наиболее часто выбирают для частного дома или квартиры. Уменьшенный нижний уровень настройки (от +5°C) позволяет использовать оборудование для питания системы теплых полов. Точное поддержание заданной температуры с применением внешнего термостата позволяет экономно расходовать электроэнергию. Специальные схемотехнические решения обеспечивают работоспособность котла при значительном падении напряжения в сети 220 V. Предусмотрена защита от повреждения при заморозках.

Плюсы:

Минусы:

вес – 15 кг.

2. Protherm Скат RAY 9 KE /14 9 кВт одноконтурный

Этот одноконтурный электрический котел Protherm Скат подойдет для небольшого частного дома, так как в максимальном режиме обеспечивает тепловую мощность до 9 кВт при КПД 99,5%. При оценке стоимости следует учесть наличие следующих компонентов:

1. электронного управления с подключением к внешнему термостату;
2. циркуляционного насоса;
3. воздухоотводчика;
4. расширительного бака емкостью 8 л;
5. защитного устройства от замерзания;
6. термометра;
7. автоматизированной системы диагностики неисправностей.

Котел рассчитана на подключение к водопроводу с напором не более 3 бар. Однако при чрезмерном повышении давления повреждение предотвратит встроенный предохранительный клапан. Цена модели около 30000 рублей.

Плюсы:

• лучший отопительный электрический котел по функциональной комплектации;
• надежность в работе (из отзывов);
• наличие самодиагностики;
• экономичное потребление электроэнергии;
• удобство и точность управления;
• минимальный уровень шума.

Минусы:

 высокая цена (частично оправдана хорошим оснащением в базовой комплектации).

3. Рэко 6П 6 кВт одноконтурный

Эта модель занимает высокую позицию в списке лучших электрокотлов не только по безупречному внешнему виду. Удобная возможность программирования рабочих режимов. При необходимости – допустимо подключение внешних управляющих устройств. Котёл подходит для питания теплых полов, так как в нижнем регистре предусмотрена регулировка температуры от +10°C до +35°C (максимум +85°C). Автоматика защищает оборудование от перегрева и замерзания.

Плюсы:

• современный дизайн;
• программирование температурных режимов;
• возможность подключения «теплого пола».

Минусы:

существенные недостатки по отзывам покупателей отсутствуют.

4. Ferroli LEB 6 6 кВт одноконтурный

Этот 6-киловатный котёл выполняет свои функции в автономном режиме без тщательного контроля со стороны пользователей. Специальными устройствами обеспечена защита от следующих неблагоприятных ситуаций:

1. замерзания;
2. блокировки циркуляционного насоса;
3. перегрева;
4. образования в теплообменнике газов;
5. повышения давления.

Температура теплоносителя поддерживается в диапазоне от +30°C, поэтому допустимо подключение только стандартных радиаторов отопления. Цена около 35000 рублей.

Плюсы:

• экономичный котел в хорошей комплектации;
• удобное электронное управление с информационным дисплеем;
• универсальное подключение к сети 220 V / 380 V;
• объемный расширительный бак (10 л);
• лучшее качество сборки и комплектующих;
• точность в работе и стабильное поддержание температуры;
• насос, воздухоотводчик и другие функциональные компоненты в базовой комплектации.

Минусы:

• солидный вес (28,6 кг);
• не подходит для подключения теплого пола.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.

Мощность – производительность котла высчитывает по отапливаемой площади.

Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

• ТЭНовые котлы:
  1. Buderus Logamax, серии E
• Kospel EKCO (серия, специально разработанная для подключения к теплым полам)

Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)

ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)

Vaillant серии eloBLOCK

Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)

Rilano ЭВПМ (с возможностью использования антифриза)

Барский машзавод Ж7-КЕП

Электродные котлы:

1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН

ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.

Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.

5 Правила монтажа и эксплуатации электрических котлов

В процессе подключения электрического котла необходимо следовать определенным правилам, которые сейчас более детально разберем.

5.1 Электрическое подключение

Подключая электрический котел, необходимо правильно рассчитать сечение силового кабеля. Именно от этого показателя зависит безопасность всей системы отопления.

Стоит отметить, что электрокотлы 380 вольт довольно мощные, поэтому и кабель должен быть соответствующим. Для расчета сечения провода применяется формула, согласно которой на 1 мм2 сечения кабеля должно приходиться не более 8 A тока.

Согласно этой формуле, чтобы подключить 10 кВт агрегат отопления к напряжению 380 вольт, необходимо произвести такие расчеты: 10000/380/8. Результат показывает, что каждая токопроводящая жила кабеля должна иметь сечение не менее 3,3 мм.

5.2 Подключение в систему отопления

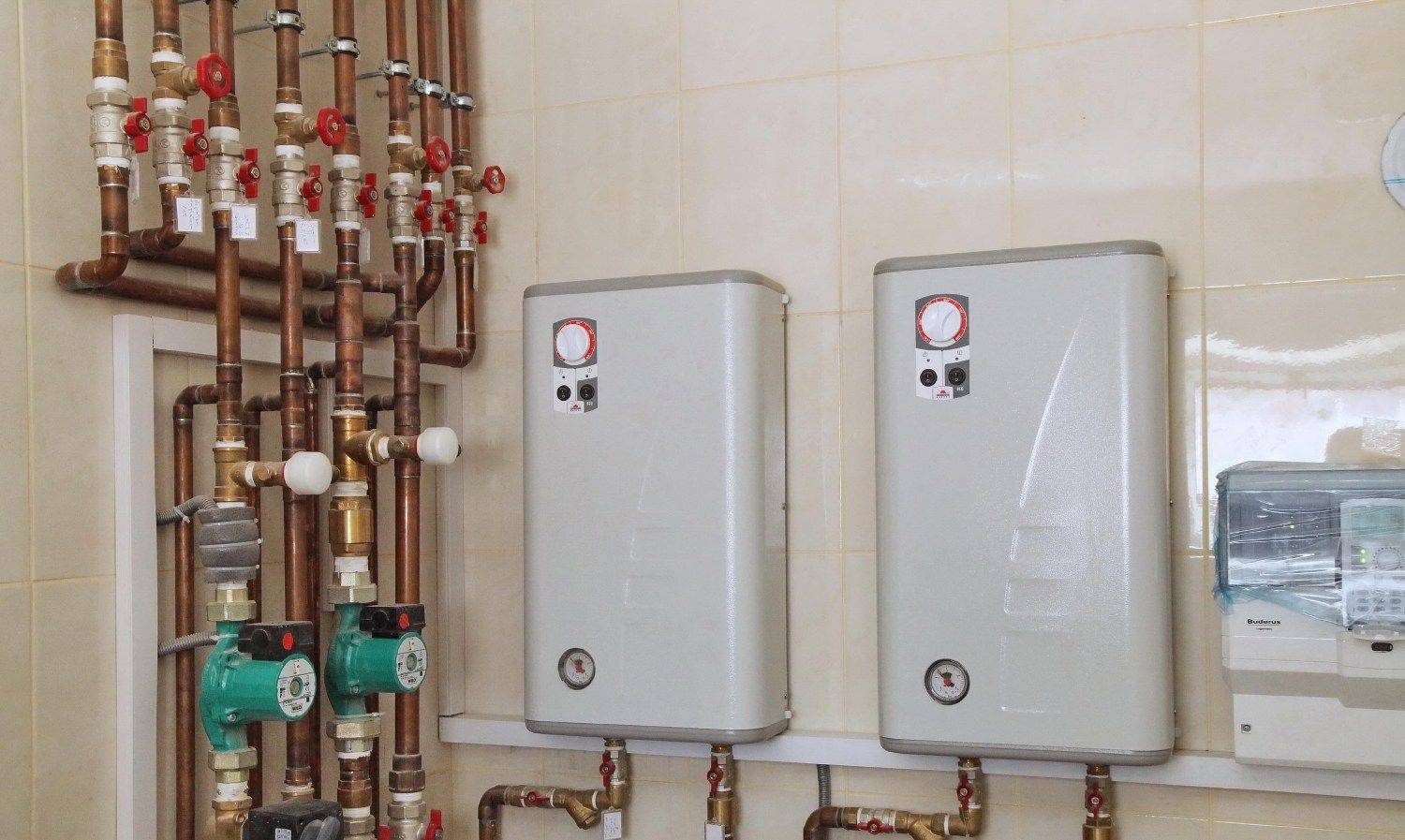

Все электрические котлы к системе отопления подключаются по схожей схеме:

• Для подсоединения используют пластиковые трубы или перемычки из диэлектрического материала.
• Циркуляционный насос необходимо устанавливать на трубе обратной подачи.
• На трубе подачи горячего теплоносителя (не далее 50 см от котла) необходимо установить группу безопасности.
• Если в системе отопления используется малый контур, то устанавливать запорную арматуру необходимо после него.
• Расширительный бак открытого типа устанавливается в самой верхней точке системы труб без применения запорных приспособлений. Расширительный бак закрытого типа устанавливается недалеко от котла, до запорной арматуры.

Во время эксплуатации электрокотла 380 вольт необходимо следить за исправностью электропроводки и не допускать протечек теплоносителя.

В заключение хотелось бы отметить, что электрокотлы 380 вольт отлично показывают себя при длительной эксплуатации. За счет большей мощности они реже работают на пределе возможностей, что положительно отражается на их сроке службы. Установить такой котел – отличное решение, позволяющее решить проблему отопления большого дома.

Какие типы котлов рекомендованы для водяных полов, основные требования

Котлов предназначенных именно для тёплых полов с циркулирующей жидкостью внутри нет, и не все существующие модели можно использовать. В паспорте к оборудованию прописана возможность монтажа их с нагревательными системами.

Основное требование к котлу с электромотором для отопления с циркулирующей жидкостью — работа в низкотемпературном режиме, то есть, не нагревать теплоноситель свыше 55 градусов. Тогда, он будет прогревать поверхность до 30 градусов, а это комфортный уровень обогрева.

Профессионалы советуют обустраивать тёплые водяные полы в доме от электрических низкотемпературных котлов. Для поддержания нужного градуса воды, они должны иметь регулятор, у индукционных видов и большинства тэнов он есть. А вот электродные типы не относятся к низкотемпературным, у них минимальная температура нагрева 60 градусов, поэтому  без узла подмеса они не пригодны для греющих полов.

Твёрдотопливные котлы, так же не лучшая модель для гидрополов. Чтобы обеспечить правильную работу, требуется установка ряда дополнительных компонентов (смесительно-распределительного узла, термостата, насоса, т.д.), но даже при этом, добиться нужного уровня нагрева воды сложно.

Как выбрать электрический котел? Преимущества и отличия котлов Protherm и Stout

Смотрите это видео на YouTube

Система и этапы монтажа теплого водяного пола

Технология под бетонную стяжку самая простая. Первое, что необходимо сделать – это очистить пол от старых напольных покрытий, зацементировать все трещины и выбоины.

Любая работа начинается с составления плана и подготовки рабочего места

Система монтажа теплового водяного пола:

• Очистка и выравнивание чернового пола;
• Гидроизоляция;
• Устройство кромочной изоляции по периметру комнаты;
• Теплоизоляция;
• Армирование;
• Монтаж труб отопления;
• Присоединение труб отопления к котлу;
• Испытание;
• Заливка пола бетоном или цементной стяжкой;
• Перерыв – 1 месяц;
• Устройство звукоизоляции;
• Декоративное половое покрытие.

Необходимо так же уровнем проверить пол, если перепад составляет до 1 см, то можно не обращать на это внимание, но если разница составляет более 2 см, то необходимо выровнять пол цементной стяжкой, и дать минимум 2 недели поверхности высохнуть. Далее необходимо сделать гидроизоляцию полу на случай протечки горячей воды из труб. По периметру помещения сделать кромочную изоляцию демпферной лентой на высоту предполагаемого пола

Теплоизоляция – это следующий этап действий. Утеплитель необходимо проложить по всей комнате, минимальная толщина утеплителя составляет около 2–5 см. Далее следует провести армирование по всей поверхности помещения. Для этого необходима покупная арматурная сетка с ячейками 16–21 см. Именно к этой сетке и будут крепиться трубы отопления, ведь они прекрасно гнутся. Разводка труб крепится при помощи специальных пластиковых завязок или клипс (трак)

По периметру помещения сделать кромочную изоляцию демпферной лентой на высоту предполагаемого пола. Теплоизоляция – это следующий этап действий. Утеплитель необходимо проложить по всей комнате, минимальная толщина утеплителя составляет около 2–5 см. Далее следует провести армирование по всей поверхности помещения. Для этого необходима покупная арматурная сетка с ячейками 16–21 см. Именно к этой сетке и будут крепиться трубы отопления, ведь они прекрасно гнутся. Разводка труб крепится при помощи специальных пластиковых завязок или клипс (трак).
