Необходимые детали, материалы и инструменты
Для самостоятельного монтажа потребуются:
- трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
- сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
- кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
- автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
- необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона
Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В
Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).
Чтобы быстро выполнить монтаж, потребуется:
- перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
- ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
- отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
- мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.
Подключение к водопроводу
Подключение проточного водонагревателя к водопроводу выполняется разными способами. Выбор зависит от опыта выполняющего эту работу человека и времени, имеющегося на выполнение операции.
Первый метод более простой. Установка своими руками окажется под силу даже новичкам.
Последовательность действий:
- С душевого шланга снять лейку.
- Шланг подсоединить к месту входа холодной воды, находящегося на водонагревателе.
- Установить ручку смесителя в положение «Душ» и убедиться, что пошла теплая вода.
- Для контроля установить ручку смесителя в положение «Кран» и убедиться, что из крана поступает холодная вода. Это означает, что через нагреватель она не проходит. При восстановлении горячей воды в централизованном порядке прибор отключают от «Душа» и присоединяют к нему свою лейку.
Работа с трубопроводами различных типов
Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.
Полипропиленовые трубопроводы
Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.
ce8.jpg” />Полипропиленовая муфта с металлической резьбой
Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.
Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика
Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.
Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.
уб из металлопластика и компрессионных фитингов
Трубопроводы из стали
Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.
Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным
После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.
Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.
Схема подключения накопительного водонагревателя
Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Как «врезаться» в трубу холодного водоснабжения?
Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.
Металлическая труба
Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.
- Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».
Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.
А это — схема ее установки
Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.
Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.
Металлопластиковая труба
Тройник для металлопласта
Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.
Полипропиленовая труба
Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.
Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.
Установка проточного водонагревателя
Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.
Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.
Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.
Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.
Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.
ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду
Смотрите это видео на YouTube
Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.
Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.
Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.
Проточный водонагреватель: подключение и использование
Смотрите это видео на YouTube
Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.
Смотрите это видео на YouTube
Подключение проточного водонагревателя к электросети
Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.
Имеют место несколько обстоятельств, на которые следует обращать внимание:
- выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
- подбор автоматического выключателя для сети питания водонагревателя;
- подбор розетки, если она используется.
- заземление.
При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.
Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.
Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:
- для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
- для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
- для более мощных агрегатов следует использовать прибор до 25 А.
Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.
Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.
Смотрите это видео на YouTube
Как подключить бойлер, схема подключения бойлера через электрическую розетку
Промышленные модели небольших мощностей до 1,5÷2 киловатт создаются, как правило, для такого подключения. При этом способе длительную безопасную работу обеспечивают:
Особенности подключения бойлера к электрической сети через розетку
Силовые контакты разъемного коммутационного аппарата рассчитываются на определенный вид нагрузки, например, 6, 10 или 16 ампер. Ее величина указывается на корпусе. Если розетка будет меньшей мощности, то возникает перегрев и разрушение контактов. По этой причине нельзя подключать бойлер к случайной, не соответствующей его нагрузке розетке.
Еще одним требованием безопасной эксплуатации подобной схемы является необходимость наличия в ней автоматического выключателя, посредством которого можно разрывать цепь питания ТЭН под нагрузкой. Контакты розетки и вилки не предназначены для гашения электрической дуги, возникающей в этом случае.
Состояние электропроводки
Провода бытовой сети, соединяющие розетку для бойлера с квартирным щитком, будут полностью воспринимать нагрузку ТЭНа. Они не должны перегреваться. Их материал и толщину следует правильно учитывать, иначе может возникнуть пожар.
К розетке с алюминиевой проводкой ТЭН подключать нельзя, как и к медной, тоньше чем 2,5 мм кв. Лучше использовать сечение 4 или 6 квадрат. Его необходимо предварительно рассчитать по тепловыделению и проанализировать по способам монтажа.
Защитные устройства
Бойлер создается для работы при номинальных характеристиках электрической сети с учетом возникновения в ней случайных неисправностей. Для предотвращения аварий в его конструкцию вводят защиты от:
Если такие защиты производитель оборудования не предусмотрел во внутренней конструкции, то их следует монтировать в квартирном щитке.
Аварийный режим с превышением давления внутри бойлера
Обязательным условием безопасности является наличие устройства, предотвращающего закипание воды и выделение из нее растворенных газов, ибо при этом процессе создается повышенное давление, которое может разорвать корпус.
Подобная ситуация может возникнуть:
Для предотвращения подобной аварии используют вторую ступень защиты, настроенную на более высокую уставку температуры, чем для рабочего режима. Ее величина выбирается близкой к точке закипания, а отключение осуществляется другим, резервным контактом.
Подобный разрыв цепи называют тепловым предохранителем. Применение для него отдельного датчика температуры или использование автономной механической конструкции, работающей по принципам биметаллических расцепителей, повышает общую надежность системы.
Аварийный режим с токами утечек
Металлический корпус бойлера может оказаться под потенциалом фазы при пробое изоляции ТЭН или подключающих проводов на корпус. Такая ситуация — прямая предпосылка для получения человеком электрической травмы. Исправить ее может УЗО, встроенное в электрическую схему. Промышленные образцы бойлеров могут выпускаться с вмонтированным устройством защитного отключения или не иметь его.
Для правильной работы УЗО необходимо обеспечить надежное соединение корпуса бойлера с главной шиной заземления через защитный РЕ проводник.
Общая схема подключения к водопроводу
Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.
Подача холодной воды (сверху вниз):
- Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
- Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
- Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

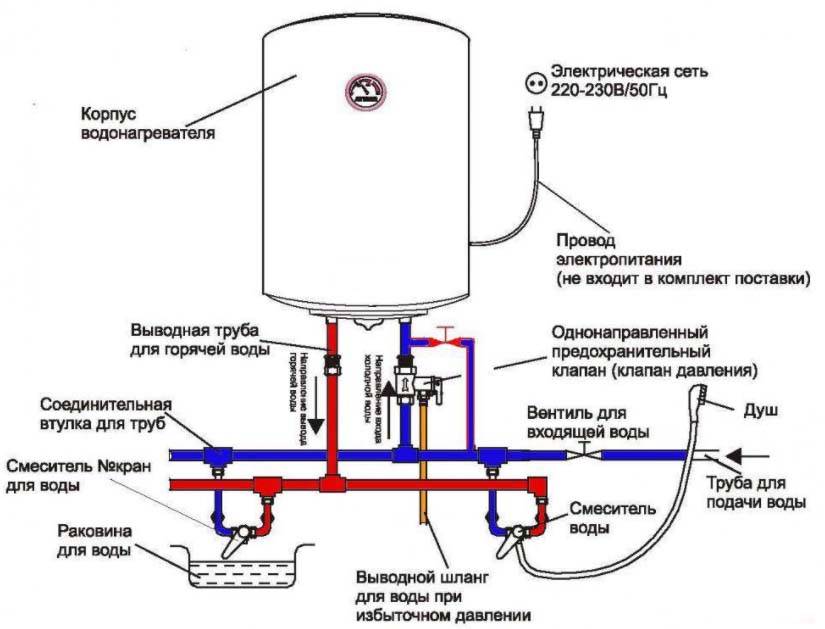

Схема подачи воды в бойлер
- обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
- предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.
Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан
Важность системы безопасности сложно переоценить
Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя
При этом тэны будут все так же греть, что приведет к выходу их из строя.
Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.
Предохранительный клапан в системе
- В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
- Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
- В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
- Врезка тройника в имеющуюся трубу подачи холодной воды.
Выпуск горячей воды (сверху вниз):
- Монтаж муфты-«американки» на патрубок горячей воды бойлера.
- Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
- Врезка в разводку горячей воды по квартире или дому.
Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.
Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.
Схема подключения бойлера к водопроводу
Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:
- Металлическую трубу нужно тщательно зачистить от старой краски.
- В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
- Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.
Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
Подготовка инструментов
Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:
- дрель;
- сверла по бетону;
- шурупы;
- шуруповерт;
- дюбеля;
- саморезы;
- молоток;
- отвертки;
- линейка или рулетка;
- уровень;
- газовый ключ;
- рожковый ключ;
- плоскогубцы;
- пассатижи;
- медный трехжильный провод с двойной изоляцией;
- ФУМ-лента для герметизации соединений;
- металлопластиковая труба;
- евророзетка;
- тройник;
- запорные краны;
- гибкие шланги.
При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.
