Схема обвязки бойлера косвенного нагрева: специфика монтажа

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

  1. Имеется окно, которое можно открыть в любой момент.
  2. Наличие действующей вентиляции.
  3. Наличие газовой и водопроводных труб.
  4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

  1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
  2. Вблизи не должно быть окна.
  3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
  4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
  5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Полезные советы и рекомендации

Бак косвенного нагрева — это новая технология, тем не менее, многие пользователи, которые пользуются таким видом подготовки горячей воды с удовольствием делятся своими советами и рекомендациями:

Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования. Для расчета используют СНИПовские нормы водопотребления и максимальную температуру нагрева до 65С.
Производительность БКН ограничена тепловой мощностью котлоагрегата, изначально выбирают теплотехническое оборудование с запасом 30—50 %.
Предварительно выбирают тип монтажа на стене либо на полу, места должно быть достаточно для обслуживания и ремонта, а также для размещения расширительного бака с объемом не менее 10% от рабочего бака резервуара.
Выбирают правильное соотношение мощности БКН и котла, например, если котлоагрегат имеет мощность 10—15 кВт, устанавливать объем на 200 л не целесообразно, потому что пока вода нагреется, температуре в отопительном контуре дома охладится.
Лучше изначально не скупиться и приобрести конструкцию агрегата типа «емкость в емкости», который самый эффективный в работе и простой в обслуживании, требуется только ежегодная очистка от грязи и накипи.
Перед покупкой нужно уточнять полезный объем резервуара, обычно, он меньше на 20—35% из-за внутреннего теплообменника.
Перед креплением модели БКН на стену изучают паспорт завода-изготовителя, обычно аппарат устанавливается так, чтобы холодная вода находилась снизу

Если бак случайно перевернуть, змеевик будет перегреваться, а естественная циркуляция холодной и горячей среды будет нарушена, что недопустимо.

Важно изначально правильно подобрать мощность нагрева БКН с учетом количества пользователей и режимом водопользования

Эти простые советы помогут начинающим пользователям БКН выполнить профессиональный монтаж и точную настройку, гарантирующих стабильную подачу нагретой воды, обеспечив работу систем и приборов в заданном режиме, сохраняя элементы системы от преждевременного износа и обеспечив экономию средств на непредвиденные ремонты.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Как подобрать бойлер косвенного нагрева. Срок службы бойлера косвенного нагрева

Бойлер циркуляционного типа будет хорошо справляться с поддержанием температуры горячей воды в сети. Для того чтобы подобрать подходящий тип оборудования, стоит отметить для себя следующие факторы, которые позволят приобрести именно тот тип бака, который подходит под конструктивные особенности системы отопления и помещение:

  1. Какой объём воды потребляется жителями помещения. Бойлер будет эффективен, если этот показатель составляет от 1,5 литров в минуту.
  2. Объём бака. На семью из 4 человек лучше приобретать оборудование, рассчитанное не менее, чем на 100 литров воды. Экономия расхода при этом с температурным режимом до 45 градусов составит не менее 50% от основного расхода горячей воды.
  3. Производительность котлового оборудования. Перед тем как решиться установить бойлер косвенного нагрева, советуется определить, хватит ли мощности у газового или твёрдотопливного котла нагревать одновременно и помещение, и сам бак с водой.
  4. Подбор насоса по расходу нагреваемой воды. Важный параметр, который определяет, сможет ли выбранный насос обеспечить нормальную скорость циркуляции жидкости и в системе.
  5. Материалы внутренней отделки баков. Разные типы антикоррозийной защиты требуют ухода, будь то стеклокерамика или нержавеющая сталь. Также нужно не забывать, что магниевые аноды меняются каждый год.
  6. Рассчитанное время подогрева воды. На бак в 100 литров обычно уходит до 2-х часов. Возможно ускорить этот показатель, если выбрать бойлер с внутренней отделкой из нержавеющей стали. Тогда нагрев будет проводиться максимум 20 минут.
  7. Уточнение материала теплоизоляции. Как уже говорилось выше, лучше всего с этой задачей справляются пенополиуретан либо минеральная вата.
  8. Размеры бойлера. Баки повышенного объёма достаточно массивные. Поэтому лучше под такие типы конструкции выделять отдельное помещение.
  9. Есть ли в комплекте поставки элементы защиты. Дополнительные клапаны, термостаты и предохранители обеспечивают продолжительную эксплуатацию бойлера.

Обычно срок службы такого типа обогревательного оборудования для водосточной сети составляет до 5-7 лет. Но есть на рынке и модели, которые могут прослужить гораздо дольше – до 10-12 лет.

Внутреннее и внешнее строение бойлера

На продолжительность использования бойлеров сильно действует:

  • интенсивность частот задействования;
  • какого качества вода;
  • предельные температуры нагрева.

Чтобы продлить срок службы бойлера необходимо не ставить термостат на максимальную температуру. Если бойлер стоит на максимуме, он начнёт функционировать с предельно возможной нагрузкой, и постоянно включаясь, чтобы поддерживать высокий градус жидкости. Достаточно снизить температуру до 60 градусов. Это продлит срок службы бойлера, а внутренняя отделка из эмали не начнёт крошиться уже на следующих год после активной эксплуатации.

Как выбрать водонагреватель косвенного нагрева

Комплектация и материалы водонагревателей косвенного нагрева могут отличаться, и это следует учитывать при выборе. Начать нужно с материалов. Главное, на что нужно смотреть – это из чего сделан бак. Он может быть из обычной стали или нержавейки. Последняя, естественно, лучше, но и стоит такое изделие дороже. От качества материала бака зависит срок службы изделия, поэтому данный критерий выбора один из определяющих.

Когда с материалами определились, вам нужно решить какую систему ГВС вы планируете монтировать. Если это будет циркуляционная ГВС, то в емкостном водонагревателе косвенного нагрева обязательно должен быть патрубок для рециркуляции. Основные элементы конструкции:

  • сам бак;
  • контур для теплоносителя (подключается к котлу);
  • термодатчик;
  • патрубки для подключения ГВС;
  • патрубок для подпитки из водопровода.

В качестве дополнительных опций может быть установлен электрический ТЭН. Это необязательный элемент, но все же лучше, когда он есть. Горячей водой вы пользуетесь круглый год, а отоплением нет. Кочегарить котел только ради подогрева воды нерезонно, значительно удобнее использовать электрический ТЭН.

ТЭНы бывают сухими и влажными. По опыту можем сказать, что сухой ТЭН лучше не брать. Он дороже и, несмотря на все старания производителей, тоже перегорает. Сухой ТЭН дешевый, поменять его можно самостоятельно, да и найти в продаже намного проще.

Последний, необязательный элемент комплектации – это встроенный теплообменник для альтернативных источников энергии. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов.

Когда все технические моменты улажены, остается только подобрать объем. По отзывам можно сказать, что для семьи из трех взрослых человек 100-литрового бака будет предостаточно. Но даже если взять резервуар побольше, то никаких неприятных моментов в процессе эксплуатации не возникнет. Единственное, что потребуется больше времени на первый нагрев. Потом вода будет подогреваться по мере использования. Если вы не открываете кран горячей воды, то она остается в баке и не остывает. Водонагреватель хорошо утеплен ППУ, поэтому теплопотери минимальны.

Как установить накопительный водонагреватель

Монтаж накопительных водонагревателей косвенного нагрева зависит от того, есть ли в вашем котле специальный контур для него. Если да, то все что потребуется – это подсоединить патрубки теплообменника, встроенного в бак, к нагревателю и вставить термодатчик резервуара в предназначенное для него место в котле.

Когда давление в системе отопления достигает критичного значения аварийный клапан сброса давления осуществляет выброс.

Эксплуатация  обходится дороже, а монтаж — дешевле.

Если же у вас обычный котел, то водонагреватель подключается к отоплению, как очередной радиатор. Главная проблема – это контроль температуры воды в баке. Поэтому он монтируется по принципу теплого пола – через смесительный узел. В этом качестве идеально подходит обычный трехходовой клапан, к которому подводится датчик температуры из бойлера. Естественно, нужно соблюдать элементарные правила: наличие запорной арматуры и установка разъемных соединений (американок).

Как правильно выбрать бойлер?

Важными характеристиками бойлера косвенного нагрева являются:

  • объем;
  • материал змеевика;
  • материал бака;
  • материал утеплителя;
  • наличие дополнительного ТЭНа и альтернативных источников нагрева.

Объем бойлера

Выбирать объем бойлера нужно исходя из мощности вашей отопительной системы, поскольку именно на нее приходится нагрузка нагрева воды. Если вы купите агрегат, объем которого слишком велик, то существует вероятность того, что ваша система отопления может не справиться с ним. Это чревато тем, что температура воды в приборах отопления будет мала для обогрева помещения. Для того чтобы не прогадать, нужно узнать объем теплоносителя бойлера, он должен быть не более 30-40% объема воды в отопительной системе, иначе ее производительность будет заметно страдать.

Какой объем бойлера нужен для вашей семьи, очень просто определить. В среднем на человека приходиться 60-80 литров для принятия душа. Нагрев 200 литров происходит около 6 часов. Исходя из этих цифр нужно брать объем бойлера, которого хватит на покрытие нужд семьи, с учетом времени до следующего нагрева.

Материалы

Одной из важнейших частей бойлера является змеевик, поэтому нужно заранее поинтересоваться о том, из чего он изготовлен. Дешевые модели имеют стальной змеевик, который просто приварен к баку. В более дорогих моделях он съемный и выполнен из латуни, что намного лучше по многим параметрам. Тем более что съемный вариант можно демонтировать и почистить от накипи.

Из чего выполнен бак также очень важно, поскольку частая проблема любого водонагревателя – протечка. Недорогие модели имеют внутри слой эмали, но она быстро образует трещины от перепада температур

А это, в свою очередь, чревато скорой коррозией металла

Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода

А это, в свою очередь, чревато скорой коррозией металла. Лучше всего покупать те варианты, в которых бак сделан из нержавейки. Это может быть и дороже, но и служить он будет дольше, при условии своевременных замен магниевого анода.

Качество утеплителя также немаловажный фактор эффективности такой системы. Иногда используют обычный поролон, но он проигрывает по многим пунктам. Лучше всего, если в качестве теплоизоляции использован полиуретан и подобные ему материалы.

Другие параметры

Кроме того, что бойлер может иметь два источника косвенного нагрева воды, также он может быть оснащен ТЭНом, как источником тепла вне отопительного сезона. Такие конструкции намного дороже обычных, но они крайне практичны.

Тип бойлера может быть двух видов: настенный или напольный. Он должен соответствовать типу отопительной системы. Так, если система настенная, то и бойлер должен быть такого типа. Настенными могут быть только модели, объем которых менее 200 литров.

https://youtube.com/watch?v=HPD__sGGys4

Виды БКН

Бойлеры косвенного нагрева подразделяются на типы:

  • БКН, не предусматривающие управление. Имеют более простую конструкцию, не способны работать в автоматическом режиме.

  • БКН с функцией управления. Оснащены датчиком температуры и возможностью контролировать подачу воды в теплообменник автоматически.

Простейшие варианты БКН – это только часть модельного ряда, в который входят продвинутые модификации с дополнительными функциями. Большим спросом пользуются бойлеры косвенного нагрева, которые способны аккумулировать тепло. Такая функция особенно актуальна при перебоях в снабжении электроэнергией или в случае высоких тарифов. Эти модели характеризуются увеличенным объемом бака и усиленной теплоизоляцией.

БКН с рециркуляцией – эффективное устройство, которое обеспечивает быструю подачу к точкам водоразбора. Конструкция предусматривает три патрубка для сообщения с системой ГВС. Два из них предназначены для подачи горячей воды, а один – для холодной с помощью насоса. При необходимости можно организовать еще один контур, например, полотенцесушитель.

Модели «бак в баке» – это конструкция из двух емкостей, одна из которых помещена в другую. Внутренний контур наполнен нагреваемой водой, наружный – теплоносителем. Такое техническое решение сокращает время нагрева, но удорожает изделие.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла

Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Подключение гидроаккумулятора

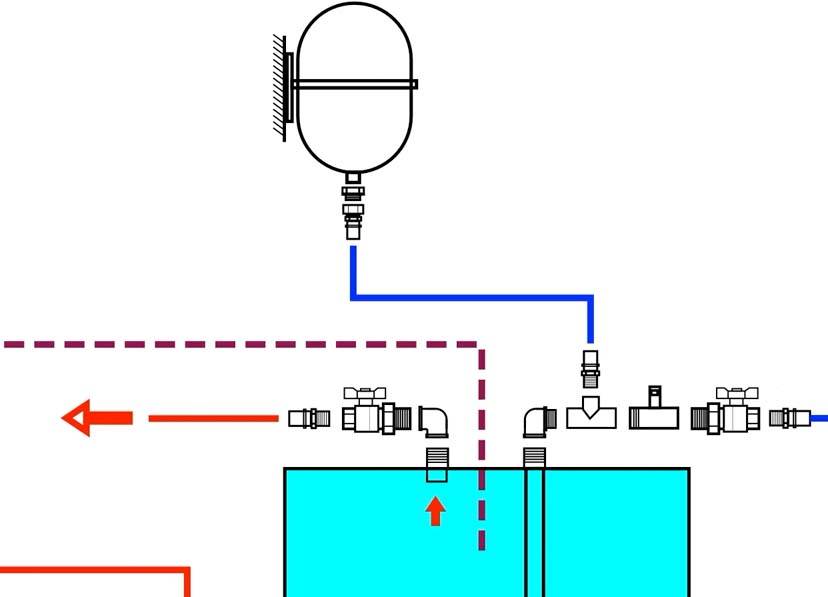

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

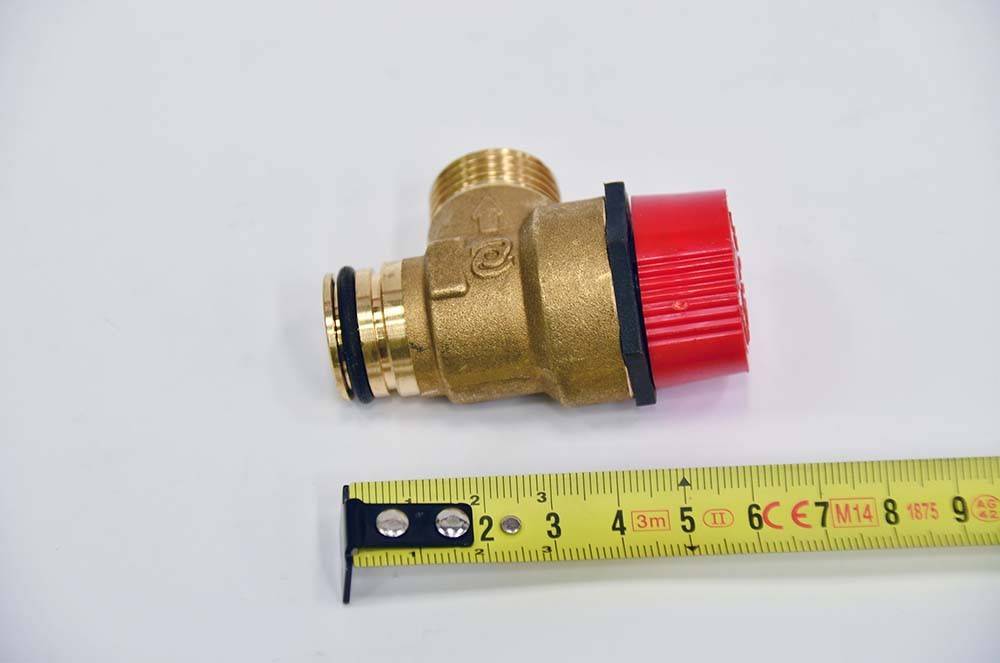

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски

Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата

Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
