А подозрение такое закономерно появляется, если денежная сумма, указанная в квитанции к оплате за электроэнергию, значительно отличается от той, которая была начислена в предыдущем месяце, хотя потребление электроэнергии объективно не увеличилось.

Для проверки прибора можно обратиться в метрологическую лабораторию, но за их работу, справедливости ради надо сказать – точную, придется заплатить.

Поэтому можно воспользоваться менее затратными способами проверки работоспособности электросчетчика:

  • подключение электроприборов с известной мощностью;
  • использование токоизмерительных клещей (при их наличии).

Шаг 3 – Подсчитываем погрешность измерений

Для проверки правильности работы электрического счетчика нужно посчитать его погрешность учета. Для этого Вам понадобиться обычная лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу же рекомендуем прочитать о том, как пользоваться мультиметром, если Вы этого не знаете. Использовать Вы должны электронную модель (не стрелочный прибор и не токоизмерительные клещи).

Что касается нагрузки, то лучше всего использовать именно лампочку. Дело в том, что мощность современной бытовой техники может иметь разные значения при работе в различных режимах, поэтому лучше не использовать её в качестве нагрузки. Лучше руководствоваться паспортной мощностью, и использовать ее в расчетах, хотя по факту будет другое значение. Если даже на этом этапе появится погрешность, проверить электросчетчик в домашних условиях не получится так, как нужно.

Итак, технология проверки на правильность показаний выглядит следующим образом:

  1. Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке, мы рассказывали в соответствующей статье. 220 Вольт у Вас вряд ли будет, поэтому записывайте на листок действительное значение – к примеру, 223 Вольта.
  2. Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
  3. Узнайте действительную мощность лампочки – напряжение умножьте на силу тока. В нашем случае 223*0,43=96 Вт.
  4. Подключив лампу к сети, зафиксируйте, в течение какого периода времени происходит 10-разовое мигание индикатора счетчика или 10-разовое вращение диска счетчика. Если диск индукционного счетчика совершил 10 оборотов за 2 минуты (120 секунд), то можно рассчитать количество электроэнергии, учтенное счётчиком за это время, следующим образом.
  5. На передней панели найдите постоянную счетчика, которая измеряется в имп/кВт-час — для электронных счетчиков и об/кВт-час — для индукционных.
  6. По формуле P=U*I рассчитайте действительное потребление электроэнергии нагрузкой. Р = 223*0,43=96 Вт.
  7. Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого необходимо (89 Вт * 120 сек)/ 3600. У нас получилось 2, 97 Вт-час.
  8. Проверка электросчетчика на погрешность выполняется по расчету: «1000*кол-во оборотов/А (постоянная, указана на передней панели)». К примеру 1000*10/3200 получится 3,13 Вт-час.
  9. Погрешность счетчика можно рассчитать, если умножить мощность лампы на количество оборотов и на постоянную (зависимую от передаточного числа счетчика) и разделить на число секунд в часе.

Расчетная формула вариант 2

Погрешность счетчика определяется его классом точности. Если класс точности однофазного счетчика 2,5, то относительная погрешность должна составлять не более 2,5%.

Видео инструкция по расчетной и измерительной части:

Вот таким образом можно проверить электросчетчик на исправность мультиметром в домашних условиях. Как Вы видите, технология довольно простая и справиться с вычислениями сможет даже школьник, не говоря уже о домашнем мастере-самоучке.

Куда обратиться для поверки счетчиков?

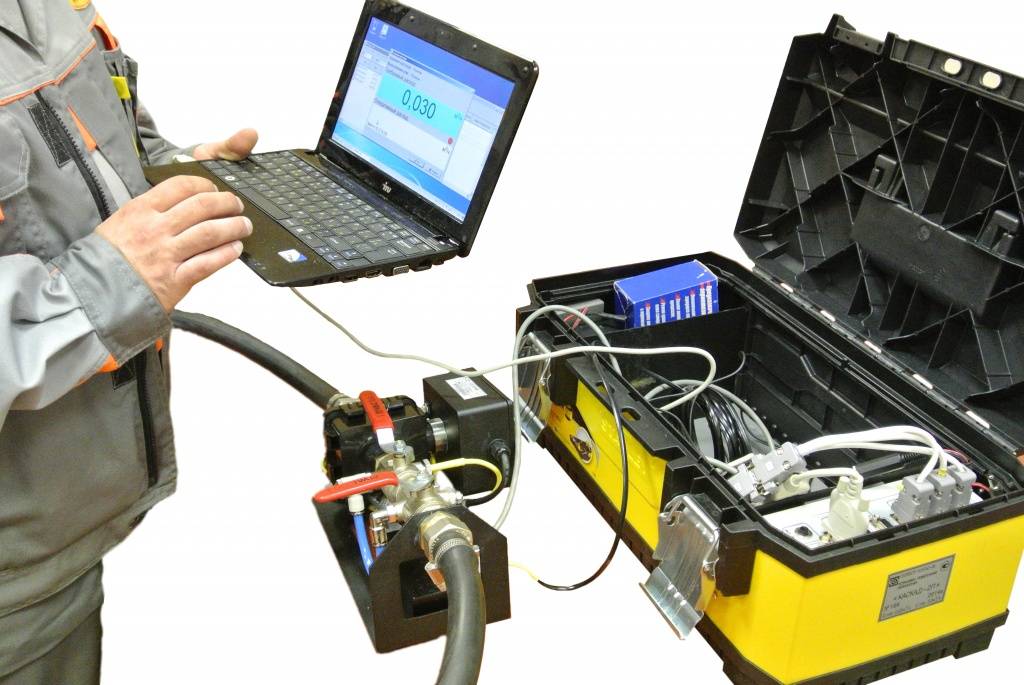

Осуществляется поверка приборов учета специальными метрологическими учреждениями, имеющими аккредитацию на данный вид деятельности, в частности услуга оказывается Центром Стандартизации Метрологии (ЦСМ).

Процедура поверки счетчика электроэнергии является обязанностью его владельца. Он должен доставить счетчик в ближайший центр стандартизации, предварительно согласовав дату доставки.

Кстати, инициировать процедуру владелец может и самостоятельно раньше требуемого срока, при подозрении на неточность показаний.

О сроке наступления обязательной поверки уведомляет Энергосбыт, рассылающий соответствующие уведомления потребителям.

Поверка осуществляется на платной основе, за счет владельца счетчика. Алгоритм осуществления поверки следующий:

  1. Потребитель, получивший уведомление, снимает счетчик и доставляет его в ЦСМ.
  2. По завершении процедуры акт поверки предоставляется в абонентский территориальный пункт Энергосбыта.
  3. Энергосбыт подтверждает допуск к эксплуатации и заводит прибор учета в расчетную схему.
  4. При несоответствии счетчика требуемым параметрам необходимо заменить прибор на новый.

Следует знать, что счетчик электроэнергии, имеющий класс точности 2,5 (допустимая процентная погрешность измерения) может быть не принят к поверке.

В соответствии с ГОСТом 6570-96 «Счетчики активной и реактивной энергии индукционные», приборы учета класса точности 2,5 ограничен первым межповерочным интервалом и с 1.10.2010 их поверка повторно не проводится, они подлежат обязательной замене.

Важно знать, что владелец электросчетчика вправе самостоятельно выбирать организацию для поверки. Некоторые поставщики электроэнергии навязывают своих поверителей.

Для потребителя же важно лишь быть уверенным в качестве услуг

Для потребителя же важно лишь быть уверенным в качестве услуг

Проверка правильности подключения

Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением. Нужно осмотреть, как подключены провода. Если все в порядке, нужно воспользоваться специальным оборудованием (токоизмерительными клещами). Их можно купить в специализированном магазине или взять напрокат у знакомого электрика.

С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.

Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.

Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.

Как снимать показания с трехфазных счетчиков

Трехфазные электросчетчики есть двух типов — старого типа, требующие наличия трансформаторов и электронные прямого включения (без трансформаторов). Если установлен электронный, снять показания счетчика электроэнергии надо также, как описано выше. Просто записать значения, дождавшись пока нужная информация высветится на экране или «пролистать» данные до необходимой страницы.

Подключение электросчетчика в трехфазной сети через трансформаторы тока

Если выделена большая мощность или стоит прибор учета старого образца, на каждую из фаз устанавливается трансформатор. Для снятия показаний в этом случае необходимо знать коэффициент трансформации. Снятые показания необходимо умножить на этот коэффициент. Полученная цифра и будет фактическим расходом.

Но вообще, нужно читать договор. Там должна быть прописана процедура расчетов — в некоторых организациях выписывают показания, внизу проставляют данные трансформатора или коэффициент трансформации, а собственно расчеты производит сам оператор. Так что при наличии 3-фазного счетчика, уточняйте форму и порядок расчетов при установке и опломбировке устройства учета и вводе его в эксплуатацию.

Самоход не пройдет

Учитывая конструктивные особенности большинства электросчетчиков (работают за счет индуктивности), наиболее распространенной поломкой оборудования является самоход – явление при котором даже без нагрузки прибор продолжает считать электрический ресурс. И хотя из-за самохода «лишних киловатт» обычно набегает не так уж много, все же не стоит оставлять подобную проблему без внимания и платить деньги за «воздух».

Для того, чтобы проверить электросчетчик на наличие/отсутствие самохода достаточно отключить все потребители в доме или квартире от электрической сети, а в идеале – выкрутить предохранители или отключить вводные автоматические выключатели в распределительном щитке . То есть по сути дела следует добиться такого условия чтобы электрическая энергия поступала на счетчик, но не попадала к потребителям.

После такого обесточивания следует проследить за счетным механизмом прибора. И в случае диагностики индукционного устройства, вращающийся диск не должен совершать более одного оборота после отключения.

Когда же анализ производится над электронным прибором учета, то световой индикатор такого счетчика не должен генерировать импульсы чаще одного раза в течение 10 – 15 минут.

Если приборы учета не проходят по указанным показателям, то целесообразно сразу же обратиться в соответствующие органы для ремонта или замены, вышедшего из строя прибора.

Вычисляем уровень отклонений

Настало время проверить соответствие показаний прибора учета фактическому энергопотреблению. Для чего необходимо подключить к электрической сети потребитель заданной мощности и определить объем потребленной энергии за определенный период времени.

В качестве тестового потребителя специалисты рекомендуют использовать активную нагрузку в виде обыкновенной лампы накаливания, так как именно такому устройству присуще неизменное потребление ресурса во время работы (отсутствуют органы электронного управления). Однако при этом следует понимать, что отталкиваться от показаний мощности, указанных на элементе будет не совсем корректно, так как помимо внутреннего сопротивления на данный показатель оказывает влияние и уровень подаваемого напряжения.

То есть для того, чтобы узнать точную мощность лампы необходимо воспользоваться мультиметром и вначале измерить напряжение питающей сети в розетке (данный показатель может существенно отличаться от стандартных 220 Вольт). А также определить силу тока тестового потребителя, для чего необходимо перевести измерительный прибор в соответствующее положение (переменный ток до 10 А) и подключить его щупы последовательно с лампой. Подав напряжение на полученную цепочку, получают реальное токовое значение.

Ну а финальным этапом определения мощности является перемножение показателей напряжения и тока между собой. И к примеру если напряжение сети равно 230 В, а сила тока 0,45 А, то искомое значение мощности определится как: P = U x I, Р = 230 х 0,45 = 103,5 Вт. (Больше нежели стандартные 100 Вт).

Безусловно, все работы по электрическим измерениям следует производить с полным соблюдением требований техники безопасности.

Подключить тестовую нагрузку (в нашем случае лампу) к электрической сети, при этом следует удостовериться, что все другие потребители отключены.

Используя секундомер (имеется на многих мобильных устройствах), с точностью до секунды определить время (t), за которое диск механического счетчика совершит полных 10 оборотов или индикатор электронного счетчика мигнет 10 раз.

Уточнить «постоянную» (обычно нанесена на лицевой панели счетчика), которая обозначается имп./кВт*час либо оборот/кВт*час. Обозначается литерой “А”

Зная постоянную (А) и время (t) несложно определить мощность, которую показывает прибор.

Так например, имея следующие значения: постоянная счетчика А = 3200 оборот/кВт*час, затраченное время (t) 120 секунд, число полных оборотов диска 10. Мы получим:

1. Мощность, потребленную лампой за контрольное время (10 оборотов диска)

P1 = число оборотов/постоянная счетчика (А) = 10/3200 = 3,125 Вт.

2. Искомую мощность устройства

Р2 = (3600*Р1/t)*1000 = (3600*3.125/120)*1000 = 93,75 Вт.

Сравнив полученное значение с выведенными ранее данными мы можем удостовериться, что погрешность прибора учета имеет существенные значения (более 5 %).

Е =. 100 – Р2*100%/ Рпотр = 100 – 93,75*100%/103,5= 9,42%.

То есть такой счетчик желательно заменить.

В качестве альтернативного метода определения погрешности можно воспользоваться следующим выражением.

Из всего вышесказанного можно сделать вывод, что проверить правильность работы электросчетчика довольно просто. Главное быть аккуратным и соблюдать все рекомендации.

И все им связанным. Данная статья будет интересна и познавательна практически всем. В ней мы рассмотрим, как осуществляется как проверить электросчётчик
. Каждый из нас регулярно производит покупки различной бытовой техники в своё жилище. При этом большинство из них имеют немалую мощность. В связи с этим, потребление электроэнергии с каждым разом всё увеличивается. Вместе с этим, мы ежемесячно платим за потребляемую электроэнергию по показаниям домашнего электросчётчика.

Наверняка у многих возникали подозрения в правильности показаний электросчётчика. Данные показания можно проверить самостоятельно.

Суть проверки заключается в сравнении двух показаний. Одно из них, это фактическое, то есть реальное показание потребления электроэнергии. Второе, это показание, которое списывается нами со счётчика.

Когда надо обращать внимание на электросчетчик

Иногда в платежных квитанциях замечают увеличенный счет за пользование коммунальными услугами. Возможный повод для этого — нарушение работы устройства измерения электроэнергии. К причинам внеплановой проверки относят следующие ситуации:

  1. Резкое возрастание потребления электроэнергии. При том, что количество техники и частота ее эксплуатации та же.
  2. Несмотря на сокращение времени использования бытовой техники, показания на счетчике возрастают в том же объеме что и раньше.
  3. Потребление электричества значительно выше, чем на самом деле.

Самостоятельные проверки не имеют юридической силы. Но такими способами выявляют не накручивает ли счетчик показания

Осматривают все осторожно, ни в коем случае не вскрывают пломбу и не нарушают целостность прибора. Если при проверке обнаруживают факт сбоя в работе счетчика, то вызывают специалиста для официального подтверждения неисправности

Как проверить, правильно ли подключен

Сначала обращают внимание на то, как подсоединен электросчетчик. Проверку проводят только при отключенном питании. Иначе при осмотре прибора рискуют получить удар током

Электросчетчики в квартирах подсоединяют к сети четырьмя клеммами, находящимися на корпусе устройства. Подключение производят в соответствии со схемой

Иначе при осмотре прибора рискуют получить удар током. Электросчетчики в квартирах подсоединяют к сети четырьмя клеммами, находящимися на корпусе устройства. Подключение производят в соответствии со схемой.

Порядок подсоединения проводов к четырем клеммам:

  • фаза — крайняя левая;
  • вход фазы, направленный в помещение — вторая слева;
  • ноль — вторая спарава;
  • ноль, идущий в квартиру — крайняя правая.

Исправные счетчики при таком подключении показывают верный сигнал.

Вычисление самохода и его оплата

Самоход — это сбой в работе устройства подсчета электроэнергии, когда наблюдают рост трафика при отсутствии потребления. То есть, если техника в доме отключена, а цифры на табло счетчика продолжают набегать. Поэтому работу измерительного прибора периодически проверяют. Для выявления самохода отключают всю технику, которая есть в квартире и автоматы, расположенные за электрическим счетчиком в щите. Устройство неисправно, если при проверке наблюдают безостановочное вращение диска или мигание светодиода у электронных моделей чаще одного раза в минуту. При данной ситуации вызывают специалиста для выяснения наличия посторонних подключений.

В случае обнаружения неисправности прибора затраты за потребление оплачивают по показаниям, полученным до подписания акта о техническом осмотре. До установки нового счетчика расходы за электроэнергию рассчитывают согласно принятому нормативу.

Периодические проверки правильной работы устройства позволяют избежать повышения затрат на оплату коммунальных услуг. Для этого используют упомянутые выше способы. Поскольку заказ поверки специалистами не бесплатный, к нему обычно прибегают только если предварительно убеждаются в неисправности электросчетчика.

Кто выполняет проверку

Сразу уточним разницу между проверкой и поверкой счетчиков электроэнергии. Поверку выполняют перед установкой прибора и подключением его в сеть. Это выполняется на заводе либо в специализированных мастерских. Проверка же проводится периодически и уже после подключения счетчика. Проверкой называют сопоставление двух величин: данных, получаемых непосредственно с самого устройства, и фактическое (реальное) количество  потребленной электроэнергии.


Проверкой называют сопоставление двух величин: данных, получаемых непосредственно с самого устройства, и фактическое (реальное) количество потребленной электроэнергии

Для этого может быть несколько поводов:

  • расхождение в показаниях суммарно по всем квартирным счетчикам в доме с общедомовым;
  • явное несоответствие показаний с количеством потребляемой энергии;
  • определение состояния счетчика (наличие трещин или сколов).

Во втором варианте управляющей компанией совместно с энергоснабжающей организацией  выбирается организация, проверяющая счетчики электроэнергии, обеспечивается допуск в помещение и назначается время проверки. Иногда при необходимости приборы могут быть временно демонтированы и отправлены в специальные бюро для более тщательного анализа работы.

Если в проверке заинтересован потребитель, у него есть 2 возможности: выяснить, где проверить счетчик электроэнергии, или сделать это самостоятельно. Это не так сложно, как кажется. Достаточно элементарных знаний по электрике, подходящего инструмента и готовности выполнить несколько вычислений.

Методика поверки счетчиков электроэнергии

Если придется снимать прибор, то схема действий выглядит так:

  1. Человек получает разрешение на демонтаж устройства. Производится снятие энергомера. После этого прибор доставляется в ЦСМ.
  2. Там специалисты выполняют поверку. Когда процедура будет завершена, составляется акт, который отдается в абонентскую службу компании, занимающейся поставкой электроснабжения.
  3. Организация подтверждает допуск к использованию оборудования. Затем устройство заводится в расчетную схему. Если энергомер не соответствует требованиям, то оборудование меняется на новое.

Процедура выполнения диагностики состоит из следующих этапов:

  1. Производится визуальная проверка оборудования. Специалист должен проверить прибор учета на предмет деформации, а также наличие дефектов на корпусе.
  2. Затем выполняется диагностика прочности электрической изоляции посредством подачи постоянного и переменного напряжения.
  3. Производится контроль правильности функционирования счетного механизма в аппарате учета. Для выполнения задачи оборудование необходимо подключить на 15 минут к источнику питания, чтобы прибор прогрелся.
  4. Затем надо удостовериться в отсутствии самохода. Если его нет, то диагностике оборудование не подвергается.
  5. Выполняется проверка порога чувствительности электросчетчика.

Подробно о проведении диагностики работоспособности приборов учета рассказал канал «Солигорск. Солигорский телеканал. СТК».

Как и какие делаются отметки?

Метки о проведении этой задачи оставляют в технической документации к оборудованию, они также могут вписываться в свидетельство о поверке. Здесь же указывается дата, степень погрешности, которая была выявлена при диагностике. Если в работе энергомера имеются неполадки или нарушения, информация об этом также вносится в документ. В случае когда устройство не проходит поверку, потребителю выдается надлежащее извещение, где указывается, каким нормам оборудование не соответствует.

Можно ли не снимать электросчетчик?

В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы. Большинство компаний предлагает потребителям услугу поверки прибора учета на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более целесообразный, поскольку позволяет определить ошибки при подключении или неправильное использование оборудования. Но если проблема заключается в поломке устройства, то его в любом случае придется демонтировать. Определить причину неисправности можно только с использованием специального оборудования, которое имеется в мастерских.

Стоимость услуги

Цена поверки зависит от типа устройства, а также срочности проведения процедуры.

НаименованиеЦена, руб
Диагностика индукционных однофазных счетчиковОт 650
Поверка такого же оборудования, только электронного типаОт 720
Трехфазные механические приборы учетаОт 750
Для аналогичного вида электросчетчиков электронного типаОт 820
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Отдельно следует сказать о сроках:

  • если процедуру поверки ускорить в среднем до пяти рабочих дней, то стоимость возрастет на 25%;
  • для проведения диагностики в течение трех дней цена услуги увеличится на 50%;
  • если нужно срочно выполнить поверку за один день, то к стоимости процедуры придется добавить 100%.

Канал «СпецЭнергоРемонт» подробно рассказал о выполнении поверки электрических приборов, а также модернизации сети.

Кто платит?

Весь процесс учета и контроля работы электросчета оплачивает владелец оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но предварительно следует оговорить дату поверки с представителями организации. О необходимости выполнения этой задачи должен заблаговременно сообщить Энергосбыт.

Виды счетчиков

Правила выбора и виды учетных приборов, допустимых к установке в частном жилье и на производстве, строго регламентируются действующими нормативными актами, включая ПУЭ.

Дополнительная информация. Знание типа и марки конкретного образца счётного устройства (электросчётчика) необходимо для того, чтобы своевременно провести его поверку, периодичность которой устанавливается для каждой модели индивидуально.

Производителями приборов этого класса освоен выпуск огромного количества различных моделей и типов промышленных и бытовых счетчиков энергии. Разобраться со всем многообразием учетных устройств можно лишь в том случае, если попытаться классифицировать их по тем или иным признакам, а именно:

  • Заявленный принцип работы электросчетчика данной модели;
  • Количество учитываемых фаз (фазность электрического прибора);
  • Указываемый в паспорте класс точности;
  • Способ снятия показаний (вариант подключения);
  • Тарификация учета;
  • Электрические параметры (ток и мощность прибора).

Подключение через ТТ

Точность различных образцов электросчётчиков может варьироваться от 0,2 до 2,5, а по наличию особых режимов снятия показаний они делятся на одно- 2-х и 3-х тарифные приборы. Электрические (токовые и мощностные) характеристики этих устройств выбираются, исходя из условий их эксплуатации.

https://youtube.com/watch?v=0WiUW1O_MVo

Результаты и заключение

Стоит принять во внимание тот факт, что, учитывая хлопоты по проведению проверки и небольшую разницу между ее стоимостью и ценой нового счетчика на электричество, порой замена оказывается более оправданной во всех отношениях. Сегодня я Вам представляю очень интересную и познавательную статью, которая будет полезна практически всем. Сегодня я Вам представляю очень интересную и познавательную статью, которая будет полезна практически всем

Сегодня я Вам представляю очень интересную и познавательную статью, которая будет полезна практически всем.

Мы с Вами регулярно покупаем в свои квартиры и дома различную бытовую технику, причем немалой мощности. При этом ежедневное потребление электроэнергии повышается. И каждый месяц мы производим оплату за электроэнергию по показаниям нашего домашнего электросчетчика.

Если вдруг у Вас возникло подозрение, что электросчетчик считает неправильно, то Вы можете самостоятельно проверить его, не вызывая контроллера или инспектора.

Как проверить электросчетчик

1. Схема подключения электросчетчика

В первую очередь необходимо знать и проверить .

2. Самоход

Самоход — это явление, когда диск индукционного счетчика или световой индикатор у электронного счетчика без остановки начинают вращаться или моргать при отсутствии нагрузки и наличии напряжения на электросчетчике.

Проверяется это легко. Нужно оставить включенным вводной автомат (расположен перед электросчетчиком) и отключить все отходящие автоматы в квартирном щитке.

Внимательно наблюдаем за диском или световым индикатором электросчетчика. Если самоход у электросчетчика отсутствует — то диск совершит не более 1 полного оборота, а световой индикатор за 15 минут должен моргнуть всего 1 раз.

3. Секундомер и электрический прибор

Во всей квартире отключаем все электрические приборы из розеток (телевизор, холодильник, компьютер, телефон и т.д.) и включаем все отходящие в квартирном щитке.

В качестве электрического прибора воспользуемся лампой накаливания, мощность которой мы точно знаем. Для примера возьмем 3 лампы накаливания мощностью 100 (Вт) каждая по которым и будем проверять свой счетчик.

Применив секундомер, засекаем время при включенной нагрузке 3 х 100 (Вт):

  • 5-ти оборотов диска индукционного счетчика
  • 10-ти интервалов между импульсами светового индикатора электронного счетчика

4. Передаточное число

Передаточное число — это количество оборотов диска индукционного счетчика или импульсов электронного счетчика за 1 (час) при нагрузке 1 (кВт).

Единица измерения:

  • у индукционных счетчиков: [оборотов/1кВт*ч], [об/kW*h],
  • у электронных счетчиков — , [имп/кВт*ч]

Передаточное число Вашего электросчетчика Вы можете посмотреть на его лицевой стороне.

5. Расчет погрешности электросчетчика

Расчет погрешности работы электросчетчика определим по следующей формуле:

6. Пример расчета погрешности индукционного счетчика электрической энергии

В качестве примера для расчета погрешности индукционного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 600 (r/kw*h).

Время, полученное за 5 полных оборотов диска составляет: T ‘ = 102,5 (с).

Время одного полного оборота диска: T = T ‘ / 5 = 102,5 / 5 = 20,5 (с).

Полученная погрешность: Е = (0,3 х 20,5 х 600/3600 — 1) х 100% = 2,5%.

Вывод: в данном примере электросчетчик работает с торможением на 2,5%.

7. Пример расчета погрешности электронного счетчика электрической энергии

В качестве примера для расчета погрешности электронного счетчика воспользуемся картинкой выше, т.е. с передаточным числом А = 3200 (imp/kW*h).

Суммарная мощность ламп накаливания составляет: P = 300 (Вт) = 0,3 (кВт).

Время, полученное за 10 интервалов между импульсами светового индикатора составляет: T ‘ = 36,4 (с).

Время одного интервала между импульсами: T = T ‘ / 10 = 36,4 / 5 = 3,64 (с).

Полученная погрешность: Е = (0,3 х 3,64 х 3200/3600 — 1) х 100% = -2,93%.

Вывод: в данном примере электросчетчик работает с опережением на 2,93%.

Если после проверки электросчетчика своими силами, Вы обнаружите, что у него большая погрешность и переплата за электроэнергию получается существенная, то на новый. Как правильно выбрать и я Вам уже рассказывал в предыдущих статьях (переходите по указанным ссылкам).

Если Вы своим расчетам не доверяете, то можно вызвать представителя метрологической службы. За определенную сумму они проведут все расчеты и выдадут предписание, если счетчик не пройдет проверку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
