Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно – это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах – это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 – это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

батареи из алюминия — 190 Вт;
биметаллические — 185 Вт;
чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

алюминий — 1,9-2 м кв.;
алюминий и сталь — 1,8 м кв.;
чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов

Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
посчитайте коэффициент 50см/40см = 1,25;
подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

Площадь жилья.
Высота потолков.
Число и площадь дверных и оконных проёмов.
Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки. Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

толщина и материал стен и перекрытий;
площадь остекления;
материал напольного покрытия;
наличие или отсутствие утеплителя на полу;
занавески и гардины в оконных проёмах.

Как рассчитать теплоотдачу биметаллического радиатора и одной секции

Мощность биметаллического радиатора связана с его ёмкостью и размером. Чем меньше в батарее носителя, тем он эффективнее и экономнее. Причина — малое количество воды, которая нагревается быстрее, поэтому и электроэнергии затрачивается намного меньше.

Фото 1. Биметаллический радиатор Bimetal 500/80, теплоотдача – 2280 Вт, производитель – «Konner».

Расчет количества секций

Для каждой комнаты производится свой расчёт нужного числа секций. Для этого учитывается ряд факторов: модель изделия, уровень теплоотдачи и площадь комнаты.

Модель радиатора	Теплоотдача (кВт)	Площадь помещения (при высоте потолка в 2,7 метра)
8	10	12	14	6	18	20	22	24	26	28	30	32	34	36	38	40
Нужное количество секций
Биметалл 350	136	7	8	9	12	13	14	15	16	17	18	19	20	21	22	23	24
Биметалл 500	204	6	7	8	9	11	12	13	14	15	16	17	18	19	20	21	22	23

Полезная информация

Показатели теплоотдачи для 1 секции некоторых видов радиаторов (Вт):

Алюминиевый А 350 – 138.
Алюминиевый А 500 – 185.
Алюминиевый S500 – 205.
Биметаллический L350 – 130.
Биметаллический L500 – 180.
Чугунные – 160.

Чугунные батареи

Рекомендации СНИП по тепловой мощности для:

Для кирпичного дома – 34 Вт
Для панельного дома – 41 Вт.
Новостройка, сделанная по всем стандартам. – 20 Вт.

Итак. Приблизительные расчёты подходят для новых добротных домов с пластиковыми окнами. Если же квартира угловая и/или с большими стеклянными окнами, на последнем этаже, с высокими потолками – это всё поводы пересчитать более основательно. Разница может быть немалой!

Для тех, кто далёк от математики, существуют онлайн–калькуляторы. Необходимо знать запрашиваемые показатели, ввести их и ответ будет тут же готов. Калькуляторы можно найти на сайтах изготовителей радиаторов.

Как произвести расчет радиаторов отопления частного дома?

Для правильного проведения расчета площади радиатора учитывают:

размеры помещения, которое планируется отапливать. Причем следует высчитывать данные для каждой комнаты индивидуально;
материал, из которого изготовлена батарея;
мощность одной секции (указывается производителем), их максимально допустимое количество.

Секционными бывают радиаторы:

алюминиевые (мощность 1 секции у них составляет примерно 200 Вт);
биметаллические (примерная мощность – 150-180 Вт).

Очень точный результат дает расчет секций радиаторов отопления по площади помещения. По стандартам считается, что вполне достаточно 100 Вт на 1 Исходя из этого, вычисление делается по формуле:

Q=S×100, где Q – нужная теплоотдача, а S – площадь комнаты.

Узнать, сколько секций придется приобрести, поможет следующая формула:

N=Q/Qус, где N – необходимое количество секций батареи, а Qус – мощность одной, указанная производителем в техпаспорте.

Это очень простое вычисление применимо для комнат с высотой потолка 2,7 м. Если имеется индивидуальная высота, то более точные результаты расчета количества радиаторов поможет определить объем помещения. Здесь используется стандартный показатель – 41 Вт на 1 (для панельного дома) или 34 Вт (для кирпичного). Исходя из этого, применяется формула:

Q=S×h×40 (34), где h – высота потолка, остальные значения те же, что и в формуле выше.

Еще более достоверный результат дают вычисления, учитывающие особенности комнаты, где планируется установить радиатор. В ее основе – площадь помещения и все те же 100 Вт на :

Q= S×100×А×В×С×D×Е×F×G×H×I×J, где:

А – количество стен, выходящих на улицу: одна – коэффициент 1; две – 1,2; три – 1,3; четыре – 1,4.
В – расположение комнаты относительно сторон света: север или восток – 1,1; юг или запад – 1.
С – уровень утепления стен: средний (два кирпича или поверхностное) – 1; без утеплителя – 1,27; высокий – 0,85.
D – климатические особенности местности по данным самой холодной декады января: -35°С и ниже – 1,5; от -25 до -35 – 1,3; до -20 – 1,1; не ниже -15 – 0,9; не ниже -10 – 0,7.
Е – высота потолков: до 2,7 м – 1; 2,8-3 – 1,05; 3,1-3,5 – 1,1; 3,6-4 – 1,15; более 4,1 м – 1,2.
F – наличие помещения сверху, его тип: чердак без отопления – 1; утепленные кровля или чердак – 0,9; отапливаемая комната – 0,8.
G – тип окон: простые двойные деревянные рамы – 1,27; однокамерный стеклопакет – 1; двойной или однокамерный, заполненный аргоном – 0,85.
Н рассчитывается из соотношения площади окон к площади помещения: менее 0,1 – 0,8; 0,11-0,2 – 0,9; 0,21-0,3 – 1; 0,31-0,4 – 1,1; 0,41-0,5 – 1,2.
I – схема, по которой подключается батарея: диагональное, подача сверху, обратка снизу – 1; одностороннее, подача сверху, обратка снизу – 1,03; двустороннее, подача и обратка снизу – 1,13; диагональное, подача снизу, обратка сверху – 1,25; одностороннее, подача снизу, обратка сверху – 1,28; одностороннее, подача и обратка снизу – 1,28.
J зависит от того, насколько свободно нагретый воздух от батареи циркулирует: радиатор открыт со всех сторон – 0,9; над ним подоконник – 1; сверху стеновая ниша – 1,07; сверху подоконник, а с фронтальной стороны частично декоративный кожух – 1,12; полностью в декоративном кожухе – 1,2.

Благодаря этому, более сложному, вычислению и правильно подставленным в формулу коэффициентам, получится наиболее точный расчет мощности радиатора, когда все нюансы комнаты будут учтены. Чтобы узнать, сколько секций понадобится, останется лишь разделить полученное значение на мощность одной, которую указывает производитель.

Для того чтобы не приходилось производить все вычисления на бумажке, сейчас в интернете можно провести расчет радиаторов калькулятором, позволяющим просто прописать свои значения и получить точный результат. Расчет радиаторов отопления по площади

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

кирпичные стены толщиной в два кирпича считаются нормой — 1,0
недостаточная (отсутствует) — 1,27
хорошая — 0,8

Наличие наружных стен:

внутреннее помещение — без потерь, коэффициент 1,0
одна — 1,1
две — 1,2
три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

Находится в панельном или плохо утепленном доме;
Находится на первом или последнем этаже;
Имеет больше одного окна;
Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

Расход дизельного котла отопления
Биметаллические радиаторы отопления
Как сделать расчет тепла на отопление дома
Расчет арматуры для фундамента

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

N — количество секций (с округлением до ближайшего целого числа);
S — площадь комнаты, м²;
Q —тепловая мощность одной секции, Вт.
K1…K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

0,8 – помещение внутреннее;
1,0 – комната с одной наружной стеной;
1,2 – помещение угловое — две перегородки с улицей;
1,4 – три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

1,1 – наружные стены ориентированы на восток или север;
1,0 – стены комнаты «смотрят» на запад или юг.

К3 – на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

1,27 – наружная стена не утеплена;
1,0 – перегородки комнаты в два кирпича без утеплителя;
0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

h – толщина слоя, м;
λ – коэффициент теплопроводности одного слоя.

Полученные значения сопротивлений всех слоев суммируются.
Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 – на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

1,5: Тср ≤ -35°C;
1,3: -30 °C ≥Тср > -35 °C;
1,2: -25°C≥ Тср > -30 °C;
1,1: -20°C≥ Тср > -25 °C;
1,0: -15°C≥ Тср > -20 °C;
0,9: -10°C≤ Тср > -15 °C;
0,7: Тср > -10 °C.

К5 – коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

1,0: H < 2,7 м;
1,05: 2,7 м ≤ H < 3,0 м;
1,1: 3,0 м ≤ H < 3,5 м;
1,15: 3,5 м ≤ H < 4,0 м;
1,2: H ≥ 4,0 м.

К6 – на тип помещения, расположенного выше

Величина коэффициента К6 равна:

1,0 – сверху комнаты — неутепленный чердак или крыша;
0,9 – выше помещения — утепленный чердак;
0,8 – верхнее помещение — отапливаемое.

К7 – на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

1,27 – деревянные окна с двойным остеклением;
1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
0,85 – окна со стеклопакетом, число камер больше одной.

К8 – на площадь остекления

Расчет коэффициента К8:

Вычисляют суммарную площадь всех окон в комнате.
Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

0,8: 0~~0,1;~~пр
0,9: 0,11~~0,2;~~пр
1,0: 0,21~~0,3;~~пр
1,1: 0,31~~0,4;~~пр
1,2: 0,41~~0,5.~~пр

К9 – на схему подключения радиаторов

Значение коэффициента К9 равно:

1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
1,03: одностороннее подключение, теплоноситель движется сверху вниз;
1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
1,28: одностороннее подключение, теплоноситель движется снизу вверх;
1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 – на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

0,9: подоконник сверху радиатора и экран отсутствуют;
1,0: сверху прибора расположена полка или подоконник;
1,07: радиатор утоплен в стеновой нише;
1,12: имеется подоконник и экран;
1,2: прибор полностью закрыт декоративной панелью.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

алюминиевые — 190Вт
биметаллические — 185Вт
чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

биметаллический радиатор — 1,8м 2
алюминиевый — 1,9-2,0м 2
чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте

Обратите внимание, что метод работает только для приборов средней и большой мощности

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м². Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16

Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500). Еще более ощутимые отличия могут быть у разных производителей.

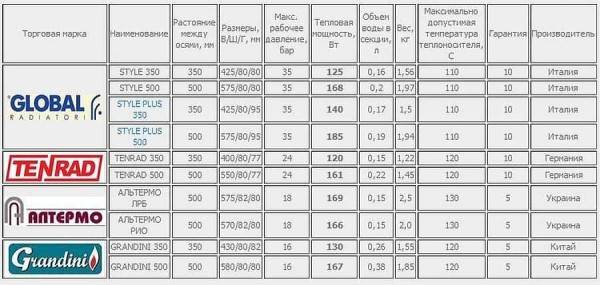

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средине значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
Алюминиевый — 190 Вт (0,19 кВт).
Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :

биметаллическая секция обогреет 1,8 м 2 ;
алюминиевая — 1,9-2,0 м 2 ;
чугунная — 1,4-1,5 м 2 ;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2. для ее отопления примерно понадобится:

биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
алюминиевых 16 м 2 / 2 м 2 = 8 шт.
чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Как рассчитать количество секций радиатора отопления самостоятельно
