Что такое байпас в системе отопления и для чего он нужен – виды, правила установки

Как работает байпас в нормальных условиях

Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.

При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

  • Запорная арматура (шаровые краны).
  • Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

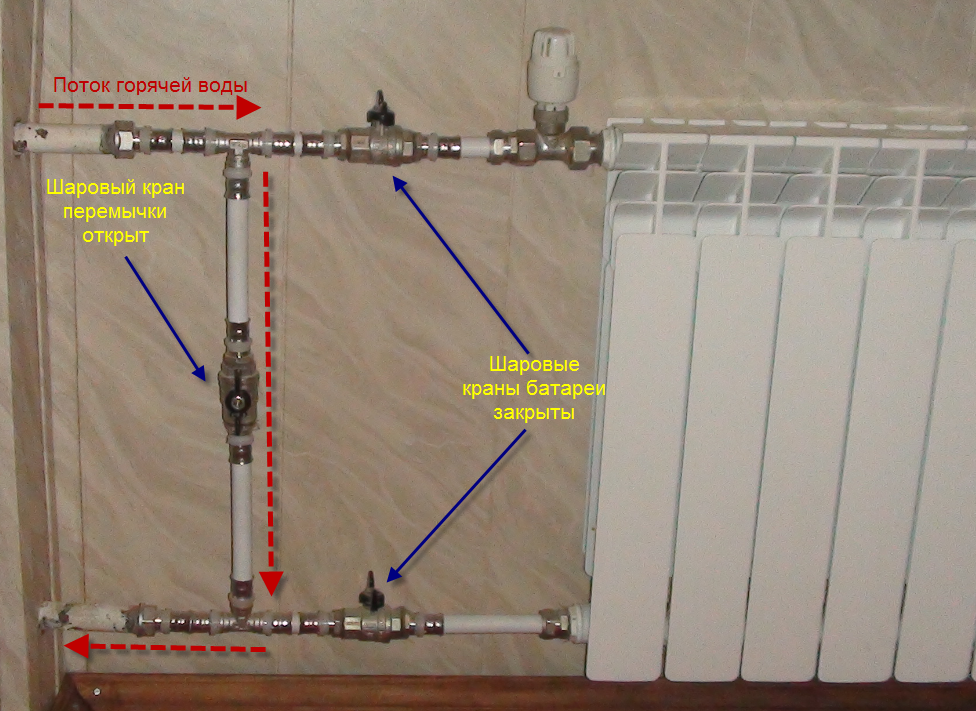

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.


Радиаторы обвязываются по простой схеме

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

  1. Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
  2. Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.


Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.


Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

  1. На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
  2. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
  3. Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
  4. Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.


Монтаж осуществляется по-разному

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.


Насос часто устанавливают на перемычке

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

  • Стоимость обслуживания котельнойПодобные услуги: Периодичность обслуживания отопления В нашей стране работа системы отопления имеет ярко выраженную сезонность, связанную с зимним периодом. В отопительный сезон нагрузка на систему возрастает, а в летний период она наоборот простаивает или работает только на приготовление горячей воды. Такой режим работы нельзя назвать… Стоимость обслуживания систем водоснабжения отопления Московская область, д. Козино Обслуживание
  • Стоимость замены подземного трубопроводаПодобные услуги: Ремонта трубопровода — стоимость Ремонт водопровода наружного делается силами эксплуатирующей организации или специализирующимися на данном направлении работы подрядными организациями. Всё чаще их выполнение обходится без разрытых траншей, испорченного дорожного покрытия, нарушений оформления прилегающей территории. Выполняя срочный ремонт водопровода, проводится работа по устранению течей, необходимости запуска… Стоимость замены насоса водоснабжения в колодце … Стоимость замены
  • Сервисное обслуживание и ремонт газгольдеровОсобенности обслуживания газгольдеров ОБСЛУЖИВАНИЕ ГАЗГОЛЬДЕРА НЕОБХОДИМО ПРОИЗВОДИТЬ НЕ РЕЖЕ ОДНОГО РАЗА В ГОД, И ЖЕЛАТЕЛЬНО ПЕРЕД ОТОПИТЕЛЬНЫМ СЕЗОНОМ. Подземный резервуар (газгольдер) — это, по сути, обычный газовый баллон, только гораздо большего размера и снабженный дополнительными устройствами безопасности и заправки. Основное предназначение этого резервуара – хранение больших объёмов сжиженного газа. Об обслуживании газгольдера необходимо задуматься ещё
  • Переделка (перепланировка) труб отопленияКаждый житель нашей страны знает, что обойтись без системы отопления в доме или квартире нельзя. Поэтому необходимо внимательно следить за эффективной работой всей системы. К сожалению, со временем качество подаваемого тепла падает и наступает момент замены старых труб отопления. Причины замены и перепланировки отопительной системы В многоквартирных, частных домах старой постройки монтировались радиаторы из чугуна
  • Ремонт теплообменников, пайкаПричины, по которым требуется ремонт или пайка теплообменника: Основной причиной выхода из строя водяного теплообменника в вентиляционной установке является его размораживание(разрыв). Как правило, этому предшествуют ошибки в работе автоматики или полный выход из строя системы автоматики. Что лучше, ремонт калорифера или покупка нового? Ремонтировать калорифер вентиляционной системы имеет смысл тогда, когда в нем имеются немногочисленные
  • Доделка и доработка системы отопления частного домаОсновные проблемы систем существующего отопления не греет один/несколько радиаторов, радиаторы работаю неравномерно; течёт отопление и уходит теплоноситель; не предусмотрена автоматика и автоматизация здания, в связи с чем происходит перегрев/недогрев/перекос; неудобство обслуживания и эксплуатации; частые засоры отопительной системы. Комфортный микроклимат в доме во многом зависит от правильно рассчитанного и смонтированного отопления. Нередко домовладельцы берутся за эту

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

  • обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
  • на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
  • обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

  1. Слейте теплоноситель из отопительной системы.
  2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
  3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
  4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
  5. Смонтируйте сгон и установите центральный вентиль.
  6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
  7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
  8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
  9. Закачайте теплоноситель в систему отопления.
  10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
  11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
  12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Для чего нужен байпас

Байпас используется в качестве резервного пути, который требуется для надежного функционирования инженерных систем при возникновении аварийной ситуации или для проведения ремонтных работ.

Он применяется:

  • при строительстве нефте- и газопроводов;
  • в системах, перекачивающих различные жидкости — в том числе, молоко и бензин;
  • в конструкциях центрального электроснабжения;
  • в водоснабжении и водоотведении;
  • в системах отопления и др.

Байпас представляет собой параллельную ветку трубопровода, монтирующуюся в ключевых местах контура. Этот отрезок трубы резервного назначения, имеющий запорно-регулирующую арматуру, предназначен для отвода транспортируемой среды из основного трубопровода и подачи ее в него же (СНиП I-2). Основное предназначение конструкции — создание параллельного потока рабочей жидкости в обход какого-либо участка коммуникаций.

Резервный трубопровод

В системах водоснабжения, как и в других конструкциях, при возникновении нештатных ситуаций возникает потребность направить перемещающуюся под давление воду по резервному пути, перекрыв аварийную трассу.

Одной из задач байпаса в системах подачи воды, является возможность использования резервного трубопровода для снятия индивидуального счетчика учета расхода воды, который нуждается в поверке или ремонте. При этом нет необходимости в отключении воды

Особенно это важно в котельных или медицинских учреждениях, где необходимо постоянное водоснабжение

  • Устанавливается байпас и на системах фильтрации, что позволяет провести плановое или аварийное обслуживание оборудования без отключения водоснабжения строения. Обводная линия может устанавливаться как на всю систему фильтров, так и на конкретный модуль.
  • Не обойтись без байпаса и в системах с установленными насосами для подачи воды, охлаждающей реакторы или доменные печи, когда нельзя отключать насосы для проведения ремонтных мероприятий. Аварийный участок перекрывают, включив насос на параллельной ветке, что обеспечивает непрерывность производственного процесса.
  • В системах водяного отопления, оснащенных циркулярными насосами, не редки сбои из-за отключения электричества. С помощью байпаса можно организовать естественную циркуляцию воды, перекрыв ее доступ к насосу и пустив по центральной отопительной трубе.

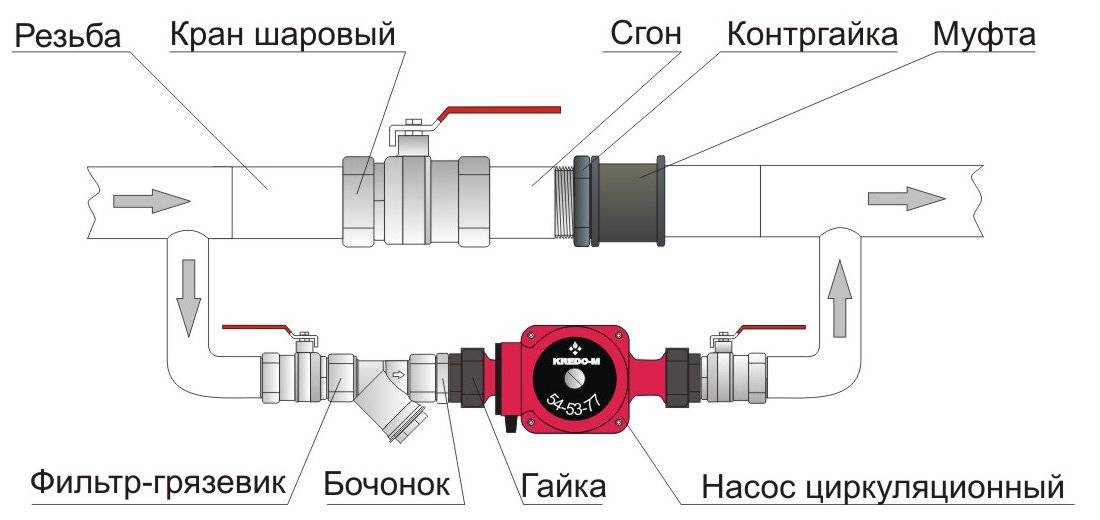

Байпас с циркуляционным насосом

  • При помощи обводной трубы можно при необходимости регулировать объем горячей воды, выступающей в роли теплоносителя, тем самым устанавливая необходимую температуру в помещении и уменьшая расходы на отопление.
  • Также байпас позволяет заменить радиатор в случае его поломки, не отключая отопления в доме. Такую же роль выполняет и перемычка, установленная перед полотенцесушителем — обеспечивает направление потока горячей воды в его обход для проведения ремонта или возможности поддержания нужной температуры теплоносителя в приборе.

Перемычка, установленная перед полотенцесушителем

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него

Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Байпас на отопление

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.
