Как разобрать радиатор отопления своими руками – правила разборки алюминиевых, биметаллических и чугунных радиаторов по секциям

Конструкция алюминиевого радиатора отопления

Для предотвращения, возникшей сантехнической проблемы с алюминиевой батареи в вашем доме (квартире) и устранения ее своими руками, необходимо, в начале ознакомиться с конструкцией этого изделия, а уж потом, приступать к ремонтным действиям. Так вам, будет на много проще, понимать и осуществлять, нужные сантехнические работы с алюминиевым отопительным устройством, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Алюминиевые отопительные батареи имеют разную форму конструкции. Отличаются они, как правило, только технологией производства. Специалисты, условно, их делят на три основных вида:

1. Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
2. Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягченного алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
3. Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надежность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

• Меж осевое расстояние составляет 350-500 мм;
• максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
• распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
• обычный диапазон мощностей — от 82 Вт до 212 Вт;
• вес одной секции: в пределах 1-1,47 килограмма;
• максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
• объем жидкости в секции: 0,25-0,46 л;
• срок службы (гарантия от производителя): минимум 10 лет.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

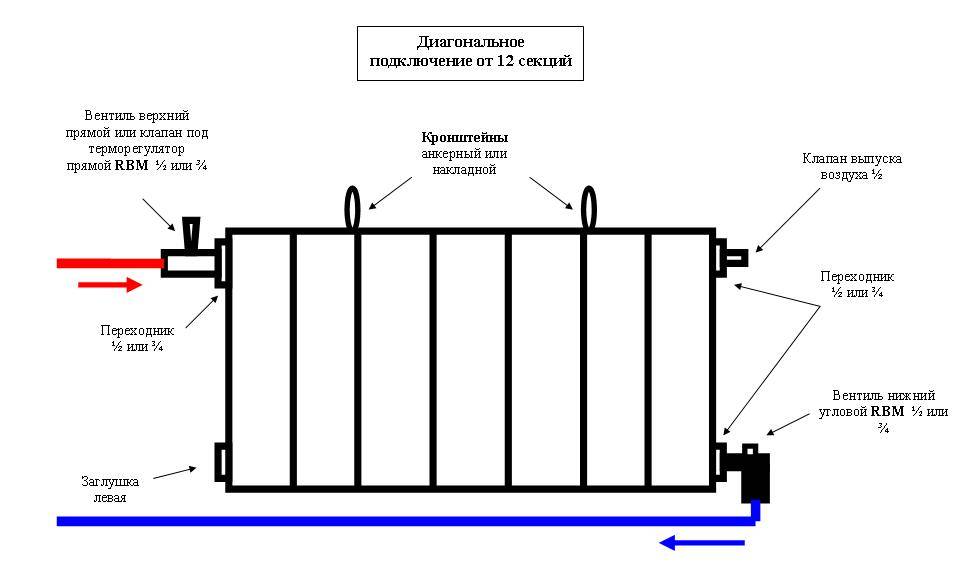

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Разборка чугунных радиаторов отопления

Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.

Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.

Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.

Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.

Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.

Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.

Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.

Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.

Плюсы и минусы обогревателей из алюминия

Алюминиевые радиаторы стали частыми «гостями» частных домов и квартир в домах с централизованным отоплением.

Это стало возможным благодаря тем качествам, которые завоевали сердца потребителей во всем мире:

1. Алюминий является одним из лучших проводников тепла. отдавая его в окружающее пространство двумя способами: излучением и тепловой конвекцией. Эта возможность особенно востребована в отопительных системах с нестабильным напором носителя.
2. Сборка секций алюминиевых радиаторов возможна без привлечения дополнительных сил. Так как их небольшой вес позволяет все сделать своими руками. Их легко как перевозить, так и устанавливать.
3. Эти батареи способны выдерживать давление от 16 до 25 атмосфер. что делает их желанными на местах, которые занимали чугунные «гармошки». Существуют 2 вида алюминиевых радиаторов. Один из них подходит для автономных отопительных систем, где нагрузка редко превышает 10 атмосфер. Второй – для батарей, подключенных к централизованному обогреву, где случаются перепады до 15 атмосфер.
4. Алюминиевые радиаторы стоят намного ниже стальных или биметаллических аналогов. Это один из самых важных факторов, который привлекает потребителей.
5. Они легко регулируются. что позволяет создавать необходимый микроклимат в помещении и экономить при этом средства на обогреве.
6. Они обладают привлекательным дизайном. который легко вписывается в любой интерьер.

Эти качества сделали батареи из алюминия востребованными во всем мире, несмотря на то, что у них есть незначительные недостатки:

1. Алюминий неустойчив к образованию коррозии, но современные радиаторы обрабатываются специальными средствами, которые предотвращают ее появление. Но даже после обработки подобные обогреватели лучше держать заполненными теплоносителем, что трудно сделать в централизованной системе отопления, где сброс воды производится после каждого окончания сезона. Именно поэтому алюминиевые батареи больше востребованы в автономных системах, где подобных сбросов нет.
2. Батареи этого вида склонны к завоздушиванию. поэтому в начале отопительного сезона из них нужно стравливать лишний воздух.
3. Резьбовое соединение в алюминиевых моделях слабое и при сильном гидравлическом ударе на местах стыка может появиться течь. Устранить этот дефект можно, только зная, как собрать алюминиевый радиатор отопления с применением дополнительных прокладок.

Этот вид радиаторов выпускается в двух видах: цельный и секционный. Второй наиболее распространен в частных домах и квартирах.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Как снять радиатор отопления в квартире – советы экспертов

Некоторые модели радиаторов отопления, в особенности алюминиевые, могут иметь сложную внутреннюю конструкцию. После слива воды в них может остаться некоторый объем. Не брезгуйте тряпками и держите их наготове.

При обустройстве отопления частного дома нередко используют теплоноситель. Со временем он разлагается и выделяет токсичные продукты

Поэтому при работе соблюдайте меры предосторожности. Надевайте перчатки, очки, респиратор

Не пренебрегайте мерами безопасности, всегда держите наготове тряпки, ветошь и все, что может впитать жидкость. Лучше один раз перестраховаться, чем платить соседям за новый ремонт.

При боковой системе подключения все работы выполняйте максимально синхронно. Особенно это касается алюминиевых радиаторов отопления – они больше подвержены деформации. Откручивая муфту с одной стороны на один-два поворота, переходите на другую сторону.

При нижнем и седельном подключении трубы проходят через напольное покрытие. Чтобы дать им дополнительный ход можно снять пару паркетных досок, ламинат. Это убережет и трубы, и покрытие.

Никогда, повторяю, никогда, не рвите силой и рывками резьбу! Вы можете промахнуться с направлением, большим усилием можно обломать кромку. После этого нормально зафиксировать заглушки не получится. А если и выйдет – то ненадолго. Равномерное усилие – лучший вариант. Если не хватает сил – используйте рычаг.

Демонтаж чугунной батареи

Чаще всего сейчас встречается замена батарей монтажного вида еще советского производства. Однако многие предпочитают на смену им также ставить чугунные батареи отопления МС140. В этом нет ничего удивительного, поскольку чугунные батареи обладают немалым количеством положительных факторов, таких как высокая устойчивость к появлению коррозии, а также продолжительный срок службы, который может растянуться и на полвека, если за радиаторами следить и ухаживать. (См. также: Как разобрать батарею отопления )

Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.

Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.

Снять чугунную батарею отопления не просто, как и не просто ее поставить, в связи с ее немалым весом. Помимо этого проблем доставляет и внутренний объем радиатора, который отличается наибольшими показателями. Такие батареи очень долго прогреваются, это связано с немалой толщиной стенок. Именно поэтому многие предпочитают выбирать батареи отопления Rifar, если желают приобрести отечественные. (См. также: Как регулировать батареи отопления )

Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:

• Отсоединение отопителя от системы;
• Снятие отопителя с крепежа;
• Разборка отопителя и прочистка.

Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:

Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.

Обратный процесс гораздо сложнее – это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы – это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.

Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.

Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на dom@otopimdom.ru

Как самостоятельно разобрать радиатор отопления

• Разборка чугунных радиаторов отопления
• Разборка алюминиевых радиаторов отопления

Необходимость разобрать радиаторы отопления возникает в случаях, когда они стали подтекать, одно из ребер дало трещину или лопнуло. В старых застройках, когда еще не стоял вопрос об энергосбережении, монтировались радиаторы, в которых ребер установлено было больше, чем этого требуется, поэтому лишние ребра нужно удалить.

Устройство радиатора отопления.

Прежде чем разбирать радиаторы отопления, независимо от их типа, следует убедиться, что в трубы не подается вода. Работу желательно выполнять вдвоем.

Если система отопления смонтирована на полипропиленовых или металлопластиковых трубах, разбираются соединительные муфты.

Если система отопления смонтирована из стальных труб, нужно попытаться раскрутить сгоны на входе и выходе секций. Если не удастся, а так часто случается в квартирах старой постройки, сгоны нужно срезать болгаркой или автогеном.

Остается снять батарею с крюков, которыми он крепится к стене, и положить на ровную поверхность.

Как разобрать алюминиевый радиатор отопления своими руками?

Снятие алюминиевой батареи происходит в следующих случаях:

1. Когда система меняется полностью.
2. Необходимо нарастить или убрать лишнюю секцию.
3. Устранить течь.

Перед тем, как разобрать алюминиевую батарею отопления, нужно подготовить набор гаечных ключей и отвертку.

Дальнейшие действия производятся в следующей последовательности:

Теплоноситель сбрасывается из системы. Если разборка происходит в отопительный сезон, то следует подождать, пока батарея остынет.

При помощи гаечного ключа откручиваем муфту, которая соединяет шланг, идущий от батареи к трубе отопления.

Отключенный радиатор нужно освободить от остатков воды и положить на ровную поверхность вверх лицевой стороной.

Фильтр из батареи вынимается и тщательно промывается. Это нужно сделать сразу, так как грязь, накопившаяся в нем, может застынуть и тогда удалить ее будет крайне сложно.

Дальнейшая работа – это разбор батареи на секции. Они соединены между собой специальными ниппель гайками. Для их снятия необходим ключ для разборки алюминиевых радиаторов, проворачивая который против часовой стрелки, их легко удалить с радиатора

Делать это нужно крайне осторожно, чтобы избежать образования перекоса.

После разборки элементы батареи промываются и собираются в той же последовательности действий.

Если необходимо устранить течь, то для алюминиевых радиаторов подойдет специальный раствор из эпоксидной смолы с добавлением бронзового порошка. Работать с этим составом нужно быстро, так как он засыхает в считанные минуты, поэтому место протечки нужно зачистить и подготовить заранее.

Как разобрать чугунную батарею отопления по секциям

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

• Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
• Разводной ключ второго или третьего номера;
• Мел;
• Дюймовая труба длиной 50-100 см.

Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.

Технология разборки радиатора выглядит следующим образом:

В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею.
Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ.
При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот.
Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа)

Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см.
При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия.

По такой технологии разбирается любой современный радиатор. Зачастую на таких отопительных приборах имеются заглушки с промаркированным направлением резьбы.

Как снять секцию с радиатора

Секции любого вида наборных радиаторов соединены ниппельной гайкой. Ее нужно выкрутить, чтобы снять секцию с алюминиевого, биметаллического или чугунного радиатора. Для этого необходим ниппельный ключ соответствующего размера.

Стандартный диаметр гайки – 3/4 дюйма (но могут быть варианты). Снаружи на ней находится резьба, которая вкручена в отдельные секции радиатора. С внутренней – два небольших фиксатора, за которые нужно зацепиться ключом. Дальше четко следуйте технологии демонтажа секции радиатора:

• Приложите ниппельный ключ сверху радиатора так, чтобы его головка была напротив места, которое нужно раскрутить;
• Вставьте его в верхний канал секции на отмерянную глубину;
• Проверните против часовой стрелки на два оборота;
• Вставьте его в нижний канал на такое же расстояние и выверните гайку на два оборота;
• Попеременно переходите с одной части радиатора на другую, пока не открутите гайки полностью.

Бывает, что ниппельная гайка не поддается (такое часто случается со старыми чугунными радиаторами). В таком случае протрите место соединения ацетоном, растворителем или «Уайт Спирит». Снимите остатки краски.

Обработайте стык преобразователем ржавчины WD-40 или аналогом. Легонько обстучите соединение молотком (помните, что чугун прочный, но хрупкий). Возможно, придется несколько раз обрабатывать стык и ждать час-полтора.

Если ниппельная гайка намертво прикипела – придется потрудиться. Подробный процесс отделения секций описан в статье «Как правильно разобрать радиатор отопления: алюминиевый, биметаллический, чугунный»

Важно!

Нельзя откручивать больше чем на два оборота – радиатор может перекосить. Резьбу на гайке и секции может деформировать, из-за чего он будет протекать. А течь алюминиевого радиатора отопления – это головная боль и лишние затраты.

Обвязка

Что из запорно-регулирующей арматуры монтируется на подводках перед проходными пробками?

Вот несколько типичных вариантов.

Пара шаровых кранов. Они позволяют полностью отключить прибор в случае ремонта или замены без сброса всего контура.

Пара вентилей полностью отсекает прибор от подводок.

• Дроссель и шаровый кран. Дроссель обеспечивает возможность ручной регулировки теплоотдачи.
• Пара дросселей дает возможность выполнить базовую балансировку системы (ограничение проходимости ближних к котлу отопительных приборов) и регулировать теплоотдачу прибора в дальнейшем.
• Наконец, дуэт дросселя с термоголовкой позволяет сделать регулировку теплоотдачи полностью автоматической: в помещении с приемлемой точностью будет поддерживаться заданная температура.

Как разобрать новый чугунный радиатор отопления

Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.

В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.

Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:

• После снятия пробок через отверстия будут видны первые ниппеля;
• Оба ниппеля выворачиваем против часовой стрелки;
• Верхняя секция поднимается, и ее можно будет снять руками.

Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.

После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.

После выворачивания заглушки
