Экран для батареи отопления своими руками: как сделать, фото, видео и прочее

Красота в ущерб теплу

При капитальном ремонте помещений можно, конечно спрятать батарею в стену с помощью устройства ниши из гипсокартона, ДСП или пластика. Вентиляция тепла и отвод его от батареи, в данном случае, осуществляется через решетку, которая обязательно в такой нише должна быть устроена. Как правило, такие ниши декорируются решеткой из ДСП или дерева. Возможен подбор как самой решетки, так и ее обрамления в необходимой цветовой гамме. Решетки такие продаются в большом ассортименте, они долговечны и неплохо пропускают тепло.

Скамья для чтения над батареей

Кроме того, вопрос преобразования батарей отопления можно решить, закрыв их специальными декоративными экранами. Такие приспособления могут устанавливаться непосредственно впереди батарей отопления или выполняться в навесной форме.

Навесной экран из тонких деревянных реек

Простая деревянная решетка, окрашенная в тон отделки стен

Навесной экран из металла незначительно снижает теплообмен, стоит недорого и легко монтируется

Эти решения не всегда можно назвать оптимальными, поскольку очень большая часть тепла, выделяемая батареей, в данном случае теряется впустую. Эффект близок к тому, которого достигли бы, пряча батарею за шторами.

Металлический экран с ажурным дизайном

Любая конструкция экрана должна обеспечивать доступ к батарее отопления

В то же время, закрытие радиаторов отопления выполняет функцию защиты маленьких детей от ожогов. Экраны, короба и ниши красивы, их можно подобрать под любой интерьер. Данный вид декора применяется, как правило, в гостиных и является для них идеальным стилистическим решением. Закрытие батарей в детских комнатах коробами и экранами является оптимальным решением как исходя из целей безопасности, так и с декоративной целью. Панель из дерева или ДСП может быть украшена яркими рисунками и использоваться как игровой элемент.

Идея экрана для высокой батареи

Старая деревянная лавка в роли короба для батареи в прихожей деревенского дома

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Виды экранов

Широкий ассортимент изделий дает покупателям возможность выбора по техническим и ценовым характеристикам. Поэтому даже самый требовательный потребитель сможет купить товар по своему вкусу. Все конструкции условно можно разделить на 3 группы.

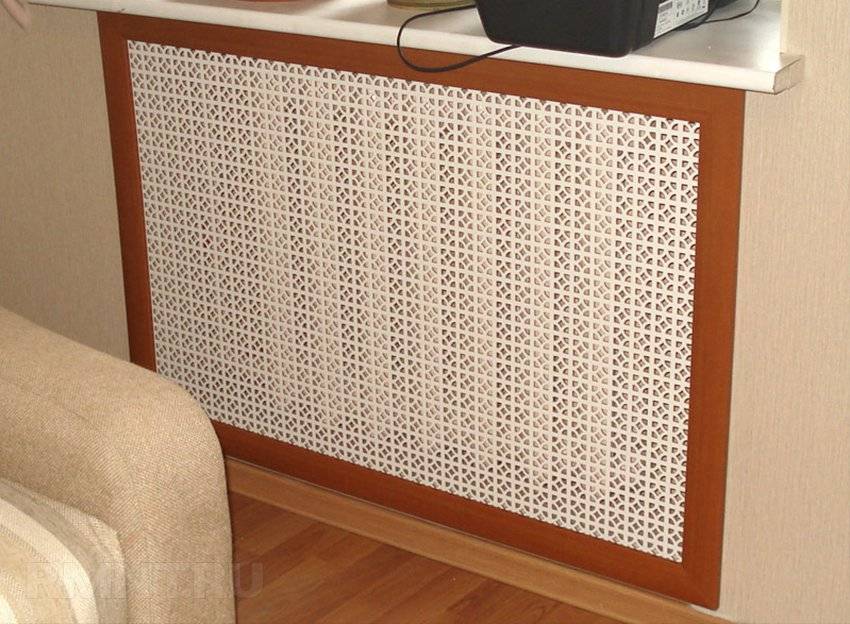

Плоские

Готовые изделия данного типа имеют еще одно название — «фасадные». Их используют, когда отопительный прибор утоплен в нишу под подоконником. Остается только закрыть ее панелью, которая крепится к брускам, прикрученным к стене по периметру углубления. Исключение составляет стеклянная защита: когда вместо деревянных реек для крепления используют интегрированные в стену специальные штыри.

Навесные

Название говорит само за себя. Навесные экраны довольно популярны у владельцев квартир.

Такие конструкции навешиваются на радиатор и делятся на два типа:

1. С крышкой. Применяют для нагревательных приборов, выступающих за линию подоконника. Кожух цепляется за верхнюю плоскость батареи. Крышка надевается сверху. При недостаточном обогреве, например, во время сильных морозов или при падении температуры рабочей среды в системе, ее снимают, увеличивая эффективность теплоотдачи.
2. Без крышки. Конструкция с помощью специальных крючков, прикрепленных к лицевой панели, надевают на радиатор. Верхняя панель отсутствует. Она заменяется декоративной решеткой в виде горизонтальных ребер: продольных или поперечных.

Решетка-короб

Самая неудачная конструкция, затрудняющая теплоотдачу. Воздух циркулирует с трудом, поскольку подключающее устройство закрыто со всех сторон. Иногда такую защиту делают в виде мебели: шкафчика или небольшого комода, которые стоят на ножках или опираются нижней поверхностью на напольное покрытие. В других случаях короб крепят к стене.

Если вместо глухих панелей сделать решетки, радиаторы станут лучше отдавать тепло. Есть и другие варианты увеличения теплоотдачи: сверление отверстий в верхней крышке или обустройство щелей шириной от 30 до 50 мм под крышкой и над полом.

Преимущества использования декоративных элементов

Подобные элементы декора используют для батарей по нескольким причинам:

1. Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
2. Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
3. Упрощает уход за радиаторами.

Многофункциональный экран можно сделать в нескольких вариантах:

1. Плоский – ограждает батарею, находящуюся в нише.
2. Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.
3. Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
5. Вся внутренняя поверхность окрашивается в черный цвет.
6. За радиатором отопления на стене монтируется теплоотражающий экран.
7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Как выбрать материал экрана?

Экран может быть выполнен из различных материалов:

Дерево

Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.

Листовой металл

Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.

Гипсокартон

Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.

Стекло

Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.

МДФ и ХДФ

Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.

Ковка

Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.

Пластик

Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.

Экзотические материалы

Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.

Виды экранов

По своей конструкции экраны делятся на следующие виды:

• Экран-короб в виде приставной конструкции, полностью закрывающей радиатор.
• Плоская решетка, закрывающая батарею в нише.
• Навесной экран с крышкой или без крышки. Используются для маскировки выступающих батарей, например, из чугуна. В первом случае панель закрывает радиатор только с фронтальной стороны, а во втором имеется крышка над ним.

Какой бы ни была конструкция экрана, он должен отвечать следующим требованиям:

• Обеспечивать беспрепятственное излучение тепла внутрь помещения.
• Обеспечивать свободный доступ к запорной арматуре и различным вентилям на трубах.
• Должен легко сниматься для замены радиатора.

Кроме разделения видов в зависимости от конструкции, декоративные панели для радиаторов изготавливаются из различных материалов. При этом используется дерево (в том числе ротанг, МДФ, ХДФ), металл, стекло, пластик, гипсокартон.

Конструкция экрана

Для лучшей теплопроводности коробка для батарей красится изнутри в темный цвет – так она сможет лучше поглощать тепло от прибора отопительной системы и передавать его в комнату. Для усиления теплоотдачи к коробке добавляется вспомогательное тепловое экранирование со стороны стенки. В качестве теплоизолирующего материала подойдет синтепон толщиной не меньше 5 см с односторонним алюминиевым слоем, который имеет плохую теплопроводность и отражает поток тепла. Также в работе можно использовать менее гибкий материал – пенопласт – с таким же покрытием.

Существует несколько распространенных видов конструкций экранов для батареи отопления своими руками:

1. Экран-коробка предназначена для того, чтобы полностью закрыть радиатор отопления.
2. Плоский экран используется при создании оградки радиаторов, находящихся в нише.

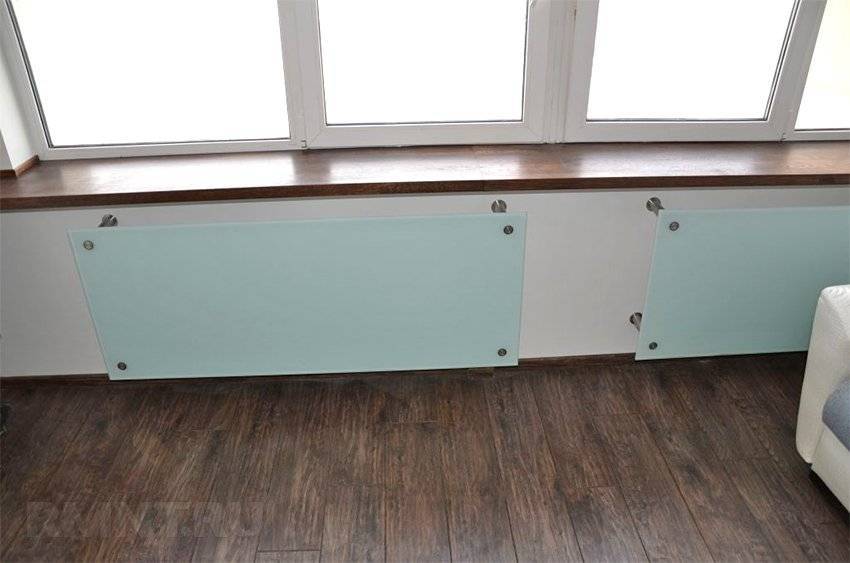

Навесной экран из стекла – хорошо сочетается с выступающими чугунными батареями.

Основные трудности

Главная претензия владельцев – плохая сочетаемость конструкций. Выполнены они из разных материалов, часто не совпадают по дизайну и цветовому решению. Поэтому все больше людей заказывают экраны одновременно с установкой подоконника.

Однако здесь возникает другая проблема. Заказ экранов и подоконников у разных подрядчиков может привести к некачественному результату, поскольку необходимо учитывать толщину материала экрана и особенности расположения отопительной системы.

Доверяя установку подоконников с экраном — получите согласованную работу и отсутствие неприятных недоразумений.

При изготовлении экран на батарею и подоконника следует учитывать:

• сочетаемость материалов;
• вынос подоконника;
• оптимальные размеры экрана;
• толщину экранных панелей;
• сложность разводки труб;
• наличие термореле, запорных клапанов и других элементов на радиаторе.

Из-за указанных сложностей лучше заказать изделия у одного производителя.

Изготовление

Сделать экран для батареи отопления своими руками довольно просто.

Понадобится:

• зенкер;
• дрель с разными сверлами;
• дисковая пила;
• ножницы по металлу;
• ножовка;
• скрайбер;
• строительный степлер.

Также понадобятся материалы для самой конструкции. В инструкции будет рассмотрен вариант из древесины.

Прежде всего нужно сделать замеры радиатора и добавить к ним 5 см в высоту и 10 см по ширине. По полученным размерам вырезается кусок древесины из древесноволокнистой плиты – это будет передняя часть экрана.

К глубине батареи добавляется 2,5 см. В соответствии с получившимся размером вырезаются два куска материала – боковушки. Их высота должна соответствовать высоте передней части. Аналогично создается и элемент верхней части.

Нужно сделать отверстия на передней части, для чего проводятся линии. От низа — 11 см, сверху — 7,5 см. После чего на противоположных сторонах линий делается по отверстию диаметром 1,2 см. По линиям вырезается квадрат или прямоугольник, в зависимости от общей формы панели.

По длине всей детали ножовкой обрезается материал под углом 45о. Полученный элемент можно будет использовать для отделки уголков. Отделку нужно отмерять так, чтобы она доставала до противоположного угла. В итоге должно получиться четыре части.Сетка для «окна» может быть из любого материала, но она должна быть больше границ «окна» на 6 см со всех сторон. Сетка присоединяется к защитному элементу экрана из древесины.

При окончательной сборке экрана боковые и переднюю панели нужно крепить друг к другу. Потом из древесины вырезаются уголки для ножек, которые будут располагаться с внутренних сторон передних углов. Высота ножек регулируется после крепления к решетке.

Для более продуктивной теплоотдачи нужно сделать из куска металла экранирующий эффект, прикрепив его на стене с противоположной стороны радиатора.

Функции. Плюсы и минусы отдельных видов

Кроме основной своей функции (маскировочной), экраны для радиаторов отопления выполняют и другие задачи. Рассмотрим эти задачи более подробно:

• такая конструкция препятствует накапливанию пылевого слоя в секциях отопительного прибора;
• экраны для радиаторов отопления выполняют и защитную функцию, предохраняя детей от возможных травм и ожогов;
• заслонка может служить полкой или целым шкафчиком, в котором можно хранить различную кухонную утварь;
• такую конструкцию можно оснастить крючками и сушить одежду в зимний период.

Если вы решили выполнить экран для батареи отопления своими руками, то специалисты рекомендуют использовать дерево в качестве материала изготовления. Дерево — наиболее удобный и простой в обработке материал. Деревянные экраны являются экологически чистыми и не выделяют вредных веществ, которые могут нанести вред человеческому здоровью.

Экран можно выполнить таким образом, чтобы он служил полкой

Самостоятельно можно изготовить заслонку из металла. Однако выполнить металлический экран для батареи своими руками сложнее. Изготавливаются конструкции из металла в виде заслонки или декоративного кружева. Отличаются долговечностью и высокой прочностью.

ДСП, ДВП относятся к материалам, которые являются хоть и недолговечными, но очень простыми в обработке. Детали для экранной конструкции можно вырезать из этих материалов даже на глаз, однако, лучше по заранее подготовленному трафарету.

Пластиковые экраны не являются настолько популярными, как деревянные. Это связано с тем, что они под воздействием высоких температур выделяют вредные для человеческого здоровья вещества.

Конструкции из стекла считаются самыми сложными, с точки зрения исполнения своими руками, поэтому их покупают уже готовыми. Такая заслонка может быть оформлена как угодно и является стильным решением, которое может вписаться в любой интерьер.

Публикации

Экраны для батарей или как сохранить теплообмен в комнате?

Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.

Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:

Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается

Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение

Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?

Снизу должно быть достаточно большое расстояние от пола до экрана

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути

Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.

В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.

Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.

Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.

А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.

Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.

Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.

А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.

Поможем выбрать экран КВАРТЭК к вашей батареи.

Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!

Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.

Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам

Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления

Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.

Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте: по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
• 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареи

  Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.





















• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

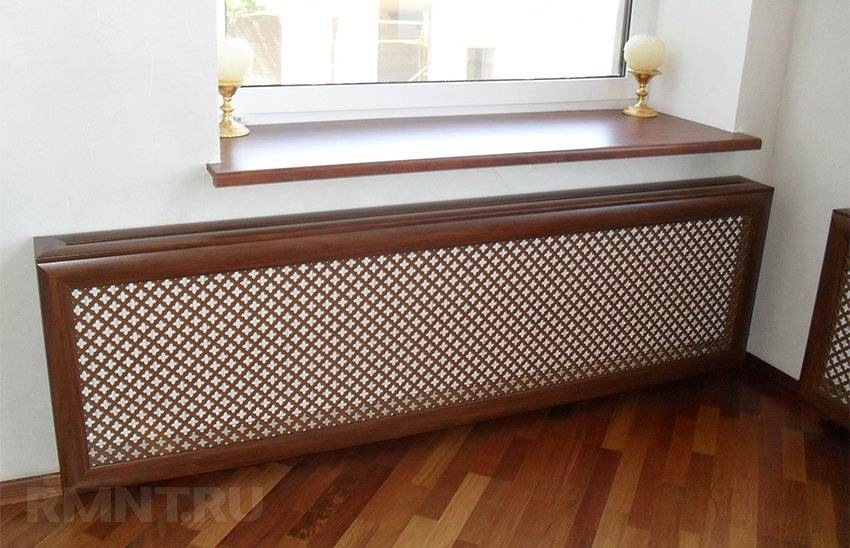

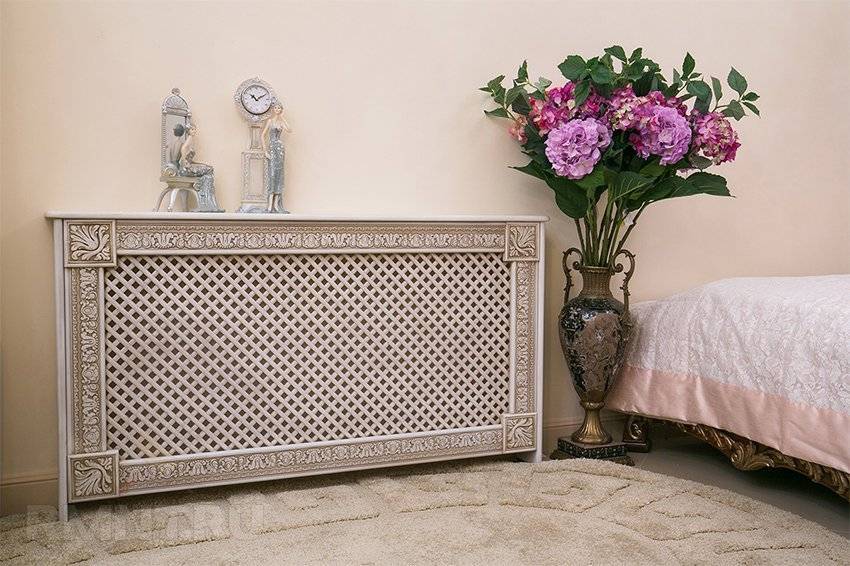

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.
