Принцип работы и характеристики печей отопительные с водяным контуром

Рекомендации по выбору

При выборе печи-камина нужно руководствоваться следующими принципами:

мощность печи-камина напрямую зависит от площади отапливаемого помещения. Чем она больше, тем мощнее нужно выбирать печь-камин. Мощность печи-камина определяется по его техпаспорту. Обычно прописывают три показателя мощности – минимальную, максимальную и номинальную

При выборе печи-камина нужно, в первую очередь, обратить внимание на номинальную мощность;
мощность рассчитывается по количеству комнат – обычно 1-1,5 кВт мощности печи-камина на 1 комнату. При этом нужно учитывать потерю тепла и увеличение мощности при работе на максимальных нагрузках

Поэтому нужно прибавить 10 % от рассчитанной мощности. Соответственно, если отапливаемых комнат будет 5, то нужно выбирать печь-камин мощностью 5-10 кВт;
при выборе каминной топки нужно рассчитывать на то, что она будет установлена до строительства камина;
материал – чугун или сталь. Безусловно, чугун гораздо дороже стали, но и теплопроводность у него выше. Кроме того, увеличивается срок службы печи-камина. Чугун нагревается и долго сохраняет тепло, поэтому печь не остынет быстро даже при полном сгорании дров. Даже после того, как пламя погасло, чугун еще будет некоторое время подогревать воду, отдавая свое тепло;
топливо – исходя из того, какое топливо вы намерены использовать, выбирайте печь-камин, работающее на дровах или на брикетах из угля или торфа;

возможность осуществить ремонт печи самостоятельно. Неразборные печи могут быстро выйти из строя, тогда их придется просто выбросить;

цена – лучше выбрать модель от известного бренда, а не самую дешевую.

Печи-камины с водяным контуром станут незаменимыми в загородном доме, экономя ваше время и электроэнергию.

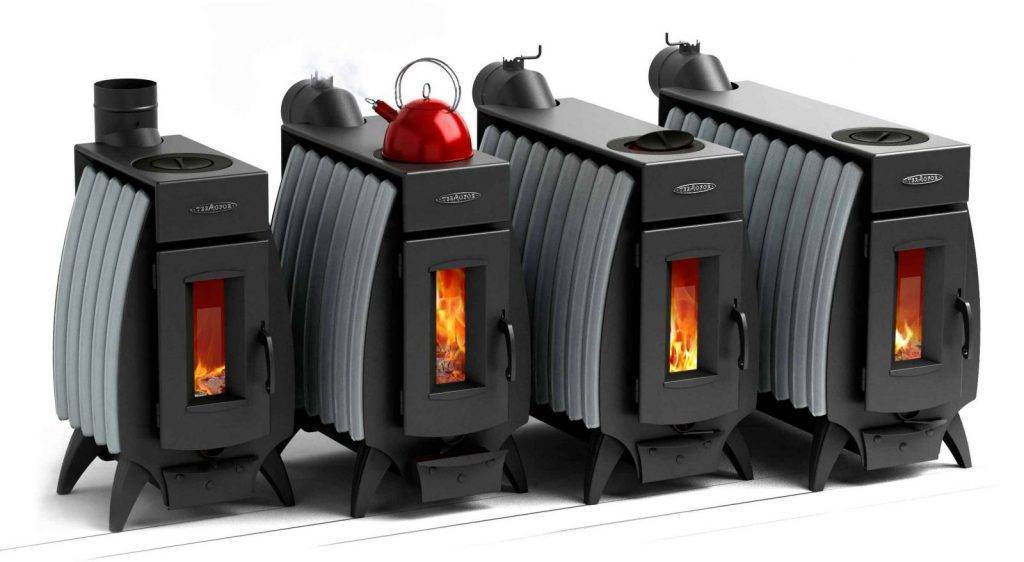

Разновидности и функционал

Мы уже говорили, что печи с водяными контурами для домашнего отопления изготавливаются из стали и чугуна. Но и это еще не все – при необходимости, такую печку можно сложить своими руками, используя кирпичи. Такой агрегат порадует потребителей солидным внешним видом и высокой теплоемкостью – даже если дрова в печке прогорят полностью, разогретый кирпич еще долго будет отдавать тепло в обогреваемые помещения.

Еще одна разновидность печей с водяными контурами – это пиролизные агрегаты. Необходимость постоянно подкидывать в топку все новые порции дрова несказанно напрягает. Особенно когда этим приходится заниматься каждые 2-3 часа, в том числе и ночью. Спасением ситуации становятся пиролизные печи длительного горения, оснащенные водяными контурами. Горят они долго, а еще отличаются возможностью регулировки температуры в довольно большом диапазоне.

Наиболее вместительные пиролизные печи длительного горения с водяными контурами могут гореть до 12 часов от одной закладки древесного топлива.

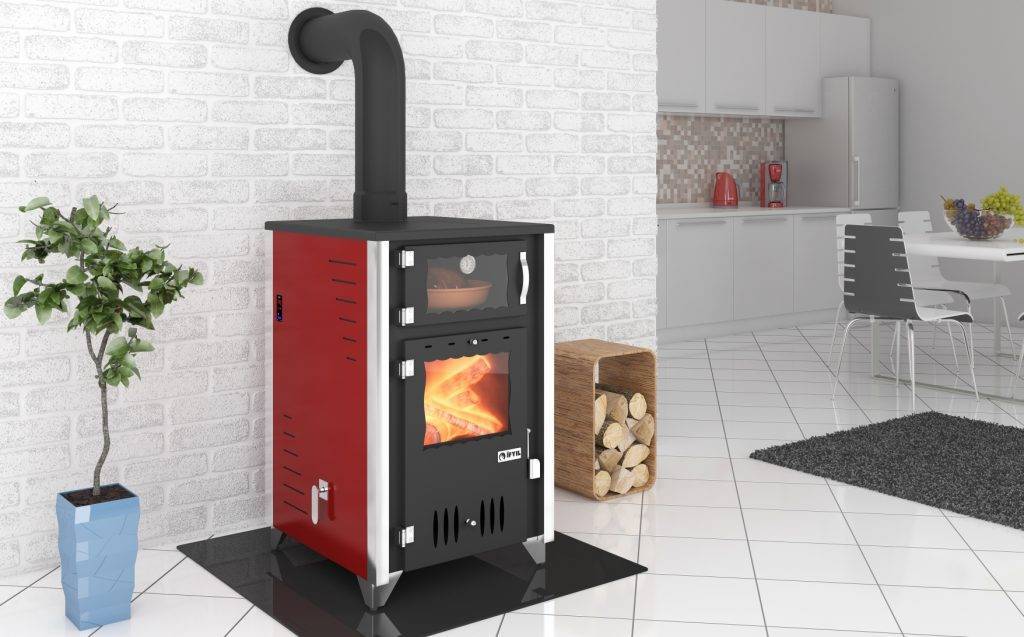

Отопительно варочные печи с водяными контурами – оборудование, которое может быть использовано для приготовления пищи. Для этого такие агрегаты оснащаются специальными варочными поверхностями, на которых размещаются сковороды, чугунки, чайники, кастрюли и прочая кухонная утварь.

Если вам нужна печка для дачи, обязательно обратите свое внимание на модели с варочной поверхностью – они станут идеальным решением для дачного дома.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

    1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
    2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
    3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

    1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
    2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
    3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
    4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
    5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
    6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
    7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Как сделать своими руками

Печь в частном доме должна быть соединена с дымоходом

Чтобы обогреть дом в зимние холода, систему отопления можно соорудить самостоятельно. Для изготовления печи с теплообменником для отопления нужно соблюдать порядок:

  1. Изготовление печи из листового материала. Подготовленные элементы свариваются между собой под углом в 90 градусов. Исключение составляет передняя стенка. Низ аппарата должен располагаться на расстоянии минимум 20 см от пола.
  2. Пространство между топкой и поддувалом отделяется колосниковой решеткой.
  3. Подготовка навесов и установка дверцы.
  4. Монтаж дымохода. Он устанавливается в верхней части конструкции.
  5. Подготовка емкости для жидкости и ее фиксация.

После подключения устройства к системе его следует проверить на наличие дефектов. Конструировать и эксплуатировать печь нужно, соблюдая правила безопасности.

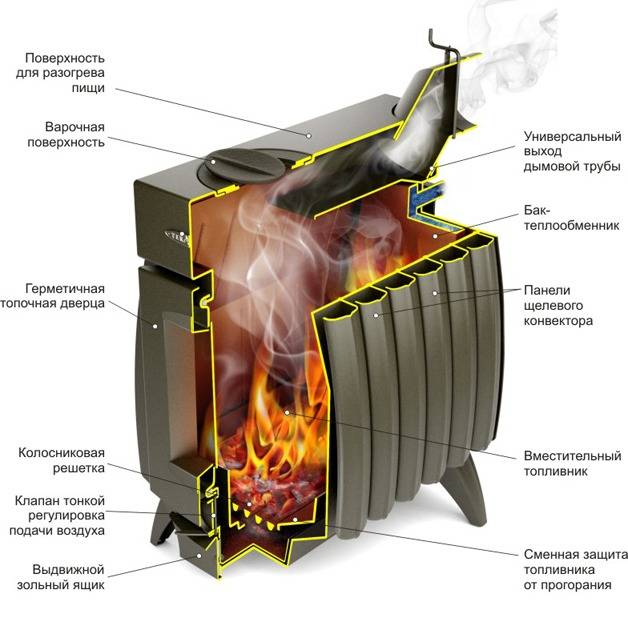

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого.

Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

  • металлическими – стальными или чугунными;
  • кирпичными;
  • комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
  • Небольшие размеры.
  • Простота в эксплуатации и обслуживании.
  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
  • Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м

помещения требуется печь мощностью 1 кВт

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Устройство водяного отопления

Расширительный бачок закрытого типа в системе печного отопления с водяным контуром

Выбор печи и сооружение всей системы осуществляется еще на этапе планирования и возведения самого дома. Для большинства моделей требуется сооружение дополнительного фундамента. Отопление на основе печи с водяным контуром состоит из таких компонентов:

  • печной конструкции;
  • теплообменника (он располагается внутри топки или вокруг нее, а также в форме змеевика вокруг дымохода);
  • контура с теплоносителем, радиаторов;
  • расширительного бака, который лучше располагать на чердаке.

В отдельных случаях контур отопления оснащается циркуляционным насосом. Установка аккумулятора тепла позволит увеличить КПД печки.

Выбор труб

В печи трудно контролировать температуру воды, поэтому трубы выбирают металлические

Использование печи с водяным контуром для отопления дома предусматривает применение радиаторов и труб. Подходят не только чугунные или стальные элементы, но и металлопластиковые, полипропиленовые. Однако тут есть некоторые особенности. Так как для отопления используются дрова и присутствует открытое пламя, жидкость в змеевике может закипеть. В таких условиях металлопластиковые трубы не выдерживают длительное время. Лучше применять изделия из нержавеющей стали.

Еще одной причиной выбора металлических труб является то, что патрубки, которые выходят из печи, сильно разогреваются. В таких условиях пластиковые изделия расплавляются. Трубы, которые подсоединяются непосредственно к патрубкам, должны иметь диаметром 3 см. Для остальных элементов этот показатель составляет 2 см.

Выбор печки

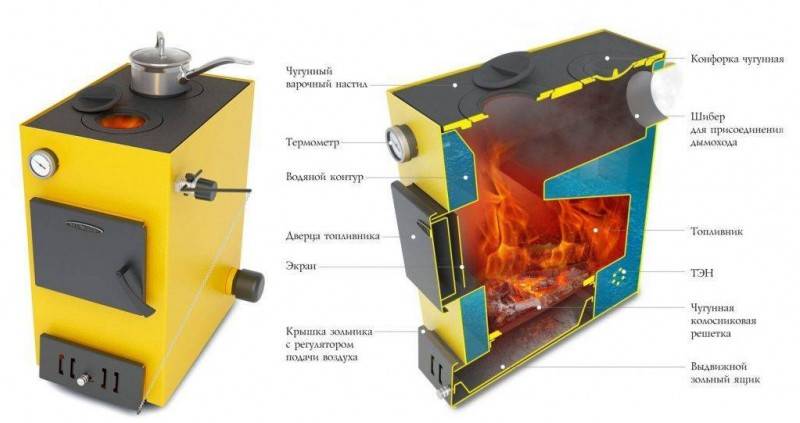

Универсальная печь с варочной поверхностью и отопительным контуром

Выбрать отопительный прибор можно с учетом технических параметров и назначения устройства. По второму признаку устройства бывают:

  • Для отопления. Вырабатываемая тепловая энергия идет только на обогрев помещений. В печи такого типа устанавливается бак-теплообменник.
  • Для приготовления пищи и обогрева жилья. Конструкция аппарата предусматривает дополнительный отсек. Над топочной камерой расположена духовая. Теплообменник может располагаться по бокам топки. На небольших печках может присутствовать только конфорка.

Из технических характеристик учитывается площадь дома, используемое топливо и материал изготовления. Первый параметр предусматривает, что на каждые 10 кв.м. площади сооружения требуется 1-1,2 кВт энергии. При этом высота потолка 2,5-2,7 м.

В виде топлива применяется уголь, торф, пеллеты, дрова. Все они имеют различные характеристики: при сгорании одного и того же объема выделяется разное количество тепла. Также учитывается стоимость топлива и его доступность.

Для изготовления печи используются следующие материалы:

  • Кирпич. Такой вариант имеет большой вес и габариты, поэтому требует дополнительного фундамента при обустройстве. Данная конструкция отдает тепло равномерно и долго. Для кладки печи-камина нужен специалист. Однако кирпичная кладка идеально вписывается в любой интерьер, создает особую атмосферу и уют.
  • Чугун. Для этого материала характерен быстрый нагрев, но он тяжелый и более хрупкий, чем другие. Тут не требуется сооружение отдельного фундамента.
  • Сталь. Представленный вариант пользуется популярностью, так как он легкий, долговечный. Теплоноситель в нем нагревается быстрее.

Теплообменник для топки

Теплообменник самодельный для кирпичной печи

Теплообменник – основной элемент печи, поэтому к выбору нужно подходить ответственно. Он может монтироваться в топку, но всегда существует риск утечки теплоносителя. Безопасным вариантом является монтаж теплообменника в колпак дымохода. Данный элемент имеет разную форму и материал изготовления:

  • Из листовой стали. Его можно устанавливать прямо в топку. Толщина материала – 3-4 мм. К нему подводится 2 трубы. Верхняя должна подключаться в самой верхней точке обменника. Внутренний зазор этого элемента не должен быть меньше 3 см. В этом случае можно избежать закипания теплоносителя.
  • Из труб. Элементы могут быть круглыми или прямоугольными. Трубу тоже разрешается устанавливать в топке. Все зависит от конструкции печи. Главным требованием является установка теплообменника так, чтобы он не загораживал дверцу, а закладка дров была свободной.
  • Плоский регистр. Такой вариант чаще устанавливается в дымоходном канале. Теплообменник может прослужить долго, так как он не эксплуатируется в агрессивных условиях. Имеет большие размеры.

Правильный выбор теплообменника обеспечит максимальную производительность печки.

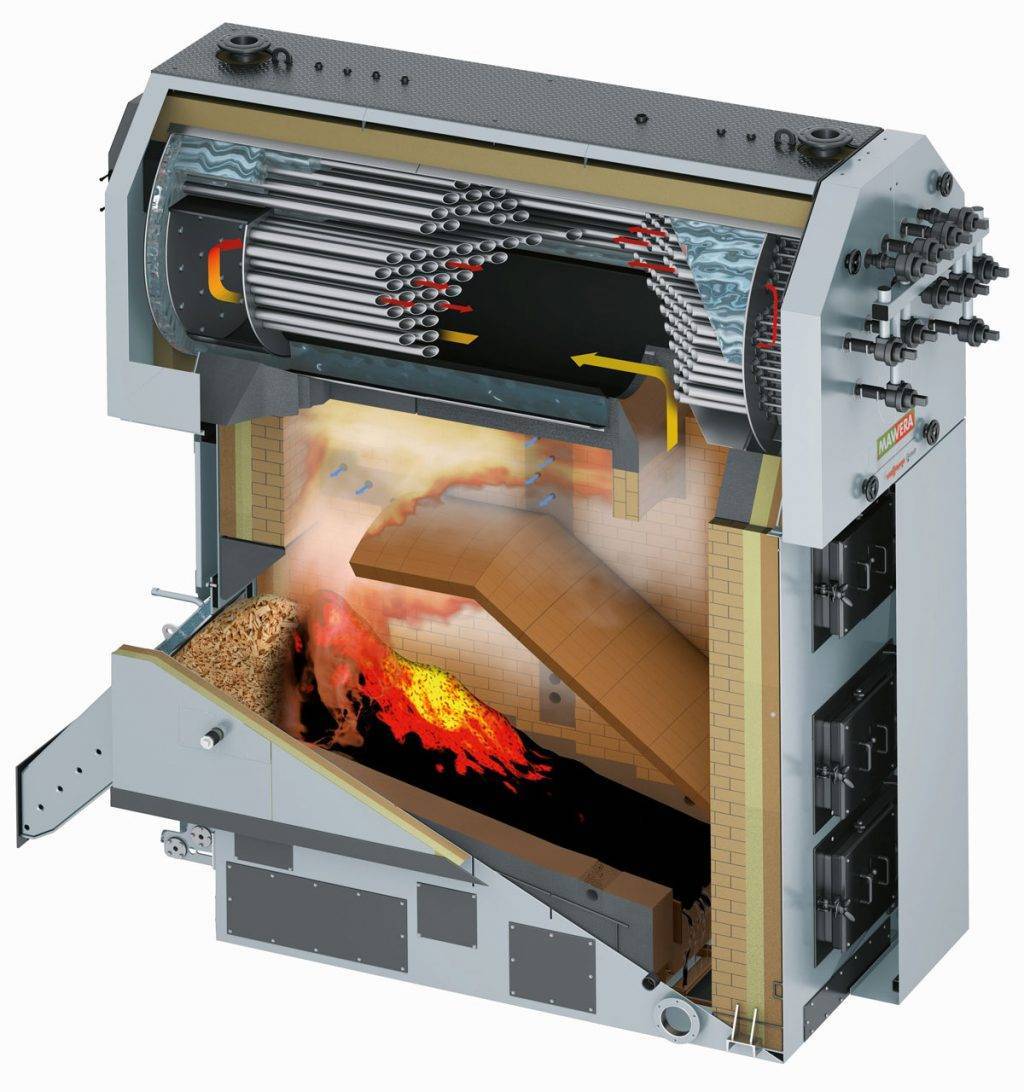

Принцип работы и устройство печей с водяным контуром

Материалы, которые применяют для изготовления таких печей: чугун или же котловая сталь. Они предназначены для работы под давлением пара. Применять их можно как основной источник отопления помещения, так и как дополнение.

В изготовлении теплообменников для печей используют такие материалы, как листовая сталь толщиной 3-5 мм или металлические трубы. Место дислокации теплообменников — внутри обогревателя. Также они могут быть различной конструкции. За счёт простой обработки при производстве регистра и непринуждённого ухода, а конкретно — лёгкая очистка от оседающих при топке продуктов, листовая сталь имеет намного большее распространение. Целью хорошего регистра является достижение максимального температурного режима воды и обеспечение её равномерной циркуляции. Если понадобится изготовить теплообменник, то обладая навыками выполнения сварочных работ, это не составит труда.

Стоит уточнить, что регистром называется конструкция, состоящая из соединённых между собой гладкостенных труб. Структура регистров легла в основу создания радиаторов отопления различных видов. Трубы в основном располагаются в горизонтальной плоскости, а соединяются они между собой короткими перемычками, через которые также проходит водяной теплоноситель.

Горячие газы, проходят через каналы резервуара нагревания и тем самым, передают тепловую энергию воде. В печке может применяться несколько резервуаров, посредством которых повышается коэффициент полезного действия. Целью резервуара под номером один, является нагрев воды, второй же обеспечивает нагревание до образования пара. Чтобы достигать максимального нагрева до состояния пара, по возможности рекомендуется выделить для печи отдельное помещение.

Преимущества оборудования длительного горения

Топка длительного горения, работающая от водяных металлических контуров, имеет много положительных сторон:

  • Экономия топлива. Достаточно заложить совсем немного дров, другого горючего материала в топку, чтобы надолго обеспечить комфортную температуру, когда на улице холодно.
  • Компактность. Устройство можно установить даже для обогрева небольших помещений.
  • Высокий уровень коэффициента полезного действия, достигающий 85 процентов.
  • Контроль силы горения.
  • Широкий выбор топлива для подогрева водяных отопительных контуров.
  • Элементарная схема подключения, простота  работы оборудования длительного горения.
  • Большой выбор моделей отопительных конструкций, возможность изготовления отопительного прибора своими руками.

Преимущества говорят в пользу устройства для нагрева воздуха помещения, но нужно узнать нюансы, особенности.

Как установить и подключить печь-камин

Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.

При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.

Основные правила подключения батарей домашнего отопления:

  • Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.

Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка.

Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания.

Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.

Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.

По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.

Сильные стороны аква каминопечей

Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:

  • Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.

Установка проще.

Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи.

Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.

Недостатки оборудования

Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.

Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.

В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.

Теплообменник для печи

Водяная рубашка для печи своими руками изготавливается под конкретные требования и условия. Под теплообменник выделяется место на этапе строительства или уже в готовом устройстве.

Теплообменник имеет такие особенности:

  • количество витков — 2-4;
  • толщина стенок — 4-5 мм;
  • диаметр труб — 5 см и более;
  • материал — нержавейка, медь, чугун.

Для ускорения движения воды рекомендуется установить насос в системе

При установке оставляются зазоры между регистром и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Обязательно должен быть доступ для проведения обслуживания, замены и чистки змеевика.

Для обеспечения постоянного движения жидкости на обратку устанавливается насос. Но даже при его наличии должен оставаться незначительный уклон, чтобы не образовывалась воздушная пробка.

Для монтажа потребуются такие инструменты:

  • молоток;
  • зубило;
  • мастерок;
  • рулетка;
  • уровень;
  • паяльник;
  • разводной ключ.

Чтобы не получить травму, нужно пользоваться защитной маской и перчатками.

Как повысить КПД твердотопливного котла, в том числе и изготовленного своими руками

Недостаток всех твердотопливных котлов в том, что часть тепла уносится в дымовую трубу, снижая их эффективность – особенно при прямой и высокой дымовой трубе. Чтобы уменьшить потери тепла, и увеличить КПД котлов на твердом топливе можно воспользоваться способами, которые я применил в своём доме.

Первый способ — использование энергии дымовых газов для дополнительного нагрева помещения

Для этого необходимо, чтобы твердотопливный котёл находился в подвальном помещении или в цокольном этаже дома и перепад высоты между подом топливника котла и верхним срезом дымовой трубы был достаточно большой – не менее 7 м.

Для использования тепла, которое уносится в дымовую трубу, в комнате или между комнатами возводится отопительная печь или отопительный щиток. Твердотопливный котёл располагается так, чтобы он находился под печью или щитком. Конструкция отопительной печи выполняется так, что через её дымообороты проходят дымовые газы из котла. При выходе из топливника печи устанавливается задвижка, которая закрывается при топке котла и открывается, когда необходимо протопить печку, например в межсезонье, когда котёл ещё не топится или в другом случае.

Рис. 7

Вариант расположения твердотопливного котла (горизонтального) в доме: 1 — теплообменник; 2 — корпус котла; 3 — плита или 14 — свод из кирпича (как вариант); 4 — обратка; 5 — циркуляционный насос; 6 — запорные краны; 7 — труба с нагретой водой (подающая); 8 — топливник печи; 9 — печь; 10 — задвижки; 11 — перекрытия; 12 — расширительный бак системы отопления; 13- дымовые каналы печи; 15 — топочная дверка; 16 — поддувальная камера.

Если вместо печи соорудить отопительный щиток, то здесь вообще никаких проблем, так как он представляет собой только дымовые каналы. Длина дымовых каналов рассчитывается, как и при кладке печи.

При таком варианте дымовые каналы печи или щитка аккумулируют часть тепла дымовых газов из котла, а в последствии отдают их в помещения. Даже когда радиаторы отопления уже остыли, стенки печи ещё долго излучают тепло, которое бы просто ушло наружу.

Второй способ — использование энергии газов для нагрева воды

Кроме этого, на твердотопливном котле можно установить самодельный водонагреватель, вода в котором будет нагреваться горячими газами, выходящими из котла, через металлическую дымовую трубу. Проще всего такой водонагреватель изготовить из двух отрезков металлических труб диаметром 300-400 мм и 100-110 мм. Внутренняя труба служит одновременно дымовой трубой твердотопливного котла и нагревательным элементом, передавая энергию дымовых газов воде.

Подключение печи к системе водяного отопления

Могут быть два варианта подключения печи с водяным контуром к системе водяного отопления дома:

  • монтаж системы и разводка труб с нуля после сооружения печи;
  • подключение к уже имеющейся системе.

В принципе большой разнице здесь нет

Просто во втором случае при изготовлении и монтаже теплообменника необходимо обратить внимание, чтобы входной и выходной патрубок были обязательно направлены в ту сторону, откуда наиболее удобно будет их подсоединить к уже имеющейся системе. В принципе, это будет справедливо и для случая, если разводка труб будет выполняться после кладки или монтажа печи – необходимо учитывать схему будущей разводки труб, но здесь, все таки, больше пространства для маневра

Необходимо также проследить, чтобы диаметры входной и выходной (подающей) трубы теплообменника были бы одинаковыми и не меньше, чем трубы системы, с которыми их предстоит соединять.

Выбор схемы обвязки и циркуляции

Схема обвязки печи с водяным контуром практически мало чем отличается от схемы обвязки твердотопливного котла. Чаще всего, при выполнении работ своими руками, используют простые схемы обвязки при естественной (гравитационной) циркуляции теплоносителя. Такая схема работы максимально автономная, простая и не зависит от наличия электроэнергии. Для того, чтобы обеспечить естественную циркуляцию в системе необходимо монтаж труб выполнять с уклоном 3-5°, обеспечивающий приток горячей воды к радиаторам и отток ее из них обратно. Чаще всего, для таких систем используют двухтрубную схему с верхней разводкой подающей трубы. А для того, чтобы обеспечить хорошую естественную циркуляцию, сразу после печки на подающей трубе устраивают, так называемый коллектор разгона – она поднимается на 1-1,5 м выше радиаторов, а потом опускается вниз до положения, обеспечивающего достаточный уклон.

В настоящее время, в системах использующих печь с водяным контуром, в качестве источника тепловой энергии, все чаще используют циркуляционные насосы, которые обеспечивают принудительную циркуляцию теплоносителя и, как следствие, повышение эффективности работы системы на 20-30%. Причем, такие насосы могут использоваться в системах, как открытого типа (с обычными расширительными баками вверху), так и закрытых, с мембранными баками и и созданием избыточного давления в системе. Но в том и другом случае, должна быть обеспечена возможность переключения системы на работу с естественной циркуляцией, то есть она должна быть выполнена, как комбинированная или совмещенная. Сделать это можно с помощью байпаса, когда циркуляционный насос с обвязкой располагается на обводной магистрали, параллельно основной. В случае отсутствия электроэнергии основная магистраль открывается вручную (с помощью крана) или автоматически (с помощью клапана) и таким образом обеспечивается циркуляция и предотвращается закипание воды в системе.

Теплообменник для печи на дровах: назначение, виды, изготовление своими руками

Обычно печь передаёт жар от сгорающего топлива, непосредственно нагревая кирпичи. Метод простой и надежный. Но мало эффективный, поскольку такая печь может обогреть небольшую площадь. Да и само тепло попусту «вылетает в трубу» — в буквальном смысле. Теплообменник для дровяной печи повышает площадь отапливаемых помещений. Такая конструкция позволяет получить горячую воду дополнительно к теплу.

Теплообменник для кирпичной печи относится к приборам непрямого нагрева воды. Принцип его работы — жидкость циркулирует в замкнутом пространстве устройства, в результате естественной конвенции. Под воздействием тепла, вода нагревается.

Более горячие слои поднимаются наверх, их место занимают холодные слои. Перемешивание воды под воздействием тепла называется циркуляцией. Нагревшаяся вода или любой другой жидкий теплоноситель, поднявшись, отдаёт тепло воде. Сама печь не является теплообменником, поскольку создает тепло.

Функции

  • Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
  • С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
  • Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция — нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив — можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть — как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности — более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.

Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
