Какими бывают самодельные печи длительного горения

Сборка отопительного оборудования

Пошаговая инструкция

Основной элемент для печки не должен иметь верха. В случае баллона необходимо отрезать его верхушку.

В случае с газовым баллоном перед отрезанием верха необходимо провести процедуру испарения остатков газа:

• открутите вентиль и залейте воду в баллон до краев. Только после этого можно начинать срезать поверхность;
• К нижней части будущей печи длительного горения приваривается металлическое основание своими руками, желательного квадратной формы, поскольку оно является более устойчивым и надежным, кроме этого, на такую конструкцию легче крепятся ножки;
• Изготовление прижимного круга. Из стального куска вырезается круг чуть меньше диаметра бочки. Прямо по центру вырезанной конструкции делается небольшое отверстие в 10-15 см для дымохода. Вставляем трубу в бочку и проверяем насколько она выходит из печки. Помните, конструкция, работающая на дровах, нуждается в дымоходе, который выходит минимум на 15-20 см над отопительным оборудованием;

Элементы самодельной печи длительного горения

• В другой части бочки приваривается крестовидный швеллер – эта часть отвечает да подачу топлива;
• Крышка печи либо изготавливается своими руками из новых материалов, либо для нее используется уже ранее отрезанный верх. В крышке необходимо вырезать небольшое отверстие для трубы прижимного круга.
• Не спешите вырезать отверстие для трубы. Сначала согласуйте его размеры с габаритами бочки (круг должен плавно опускаться в конструкцию с еле заметным контактом со стенками);
• Снизу бочки вырезается небольшое отверстие для зольника. Не забывайте учитывать размеры и форму дверей для зольника при вырезании отверстия внизу бочки. Практика показала, что для печи длительного горения лучше предусмотреть прямоугольную форму зольника;
• На этом этапе все компоненты свариваются;
• Осталось вырезать в верхней части корпуса отверстие для трубы диаметром 150 мм. Труба дымохода также приваривается к конструкции и надежно герметиризуется.

Стоит отметить, что все стыки желательно герметизировать сваркой, поскольку огнестойкие герметики долго не выдержат воздействия очень высоких температур.

Особенности дровяных печек длительного горения для дачи

Печки для дачи дровяные длительного горения — это отличное решение не только для поддержания теплового режима в помещении, но и для приготовления пищи, утилизации отходов. Современные печи длительного горения, изготовленные промышленным способом, имеют привлекательный дизайн и удачно вписываются в любой интерьер. Наиболее популярные модели таких печей — «Термофор», «Термодар», «Профессор Бутаков», «Бренеран» (ранее называлась «Печь Булерьян»).

Их главные достоинства:

• высокая экономичность;
• объем отапливаемых помещений от 100 до 100 м³;
• небольшие размеры;
• простота монтажа;
• возможность быстрого переноса для отопления других помещений;
• практически неограниченный срок эксплуатации;
• печи длительного горения не требуют постоянного контроля и загрузки топлива;
• работа печей не зависит от условий газификации и электрификации;
• печи, изготовленные в заводских условиях, имеют сертификаты всех видов безопасности.

Некоторые модели печей снабжены водяным контуром. Это позволяет монтировать полноценное водяное отопление.

В некоторых моделях в верхней части предусмотрены варочная плита или конфорки.

Особенности конструкции печей длительного горения

Если для получения тепла в обычных печах и котлах используется горение топлива, то основной источник тепла в печках длительного горения — его тление. Это позволяет использовать как покупные виды топлива (торф и торфяной брикет, топливные пеллеты, дрова, некоксующийся уголь), так и различные бытовые отходы (обрезки досок, ДВП и ДСП, деревянных конструкций, бумагу, картон, горючий строительный и бытовой мусор).

Высокий КПД печей на дровах достигается за счет их конструкции. Она представляет собой цельный корпус с приваренными к нему с наружной стороны трубами. Они предназначены для создания принудительной конвекции — потоков теплого воздуха, который быстро и равномерно распространяется по всему объему помещения. Холодный воздух поднимается от пола, проходит через трубы, нагреваясь при этом до температуры 60-150°C, поднимается к потолку, охлаждается и опускается к полу. Внутрь печи он не попадает.

Печи имеют две камеры сгорания. Нижняя камера (камера газификации) предназначена для загрузки топлива, его тления и получения первичного тепла, образования газов. В обычных печах и котлах эти нагретые до высокой температуры газы выбрасываются в атмосферу. Они содержат большой процент веществ, которые можно использовать как вторичное топливо.

Этот недостаток устраняется в верхней камере дожигания. В ней газообразное топливо сгорает полностью, несгоревшие продукты выводятся через дымоход.

Большинство моделей имеют два регулятора. Один расположен на дверце нижней камеры. Им регулируется объем воздуха, обеспечивающего тление топлива, тем самым поддерживается тепловая мощность. На выходе из верхней камеры расположен регулятор газификации. При полностью открытой заслонке газы не участвуют во вторичном теплообразовании и удаляются через дымоход. Это понижает КПД печи. При закрытой заслонке достигается наибольший КПД. Газы, выбрасываемые в атмосферу, имеют низкую температуру. В этом случае ослабевает тяга, поэтому нужно увеличивать высоту дымохода.

Установка и эксплуатация

Дымоходы могут быть кирпичными (толщина стенки не менее 120 мм), бетонными (толщина стенки не менее 50 мм), стальными (толщина стенки — 1-2 мм). При монтаже дымоходов следует пользоваться правилами их установки для скатных и плоских кровель. Стальные дымоходы следует крепить к потолку или стене, иначе за счет большой массы они могут повредить печь.

Устанавливать печи небольшой массы можно прямо на пол, печи большой массы или снабженные водяным контуром устанавливаются на бетонный фундамент. В целях пожарной безопасности расстояние до деревянных конструкций должно быть не менее 1 м.

Перед растопкой, добавлением топлива, очисткой зольника оба регулятора должны быть полностью открыты. После того как топливо разгорелось, заслонки следует прикрыть наполовину. Полное закрытие заслонки нижней камеры приводит к прекращению тления и снижению температуры. В большинстве случаев степень закрытия заслонок нужно определить экспериментально.

Корпус печи покрыт жаропрочной краской. При первой топке может появиться неприятный запах. Это связано с полимеризацией краски. В дальнейшем запаха не будет.

Время непрерывного горения на одной загрузке топлива составляет от 6 до 12 часов.

Печи длительного горения для дачи являются незаменимыми помощниками для людей, которые не могут постоянно находиться на даче и контролировать тепловой режим.

О топливе

Лучший вариант топлива для печи длительного горения – это сухие полешки. Однако, часто печи для того и делают, чтобы сэкономить на добротном топливе и использовать что есть под рукой.

Пеллеты, произведённые сухим прессованием, могут быть из чего угодно:

• шишек;
• щепы;
• опилок;
• ореховых скорлупок;
• соломы;
• коры;
• шкурок семечек;
• шелухи от чеснока и лука;
• цитрусовых корок.

Уголь может давать очень высокие температуры. Его можно использовать, только если печь Вы делали из очень толстых материалов, иначе она быстро прогорит.

Для небольшого домика или гаража печь длительного горения может стать отличным решением. Имея некоторые навыки сварочных работ её можно сделать за один-два дня. Это поможет заметно сэкономить средства.

Схема и возможность усовершенствования конструкции

Слобожанка – полноценная чудо-печь на дровах с варочной поверхностью. Воздух к тлеющей закладке подается сбоку по U-образной траектории: вниз по Г-образному воздуховоду и далее через перфорированный кожух. Доступ обеспечивается во все слои, что способствует более активному пиролизу, поэтому Слобожанка хорошо работает на угле и пеллетах. Это экономное устройство с КПД более 80%.

Мощность оборудования можно увеличить путем усложнения его конструкции: растяжения внутреннего перфорированного кожуха на всю окружность. Для обустройства поддувала с дросселем делается третий узкий кожух для охвата воздухозаборников снаружи.

Вертикальная Слобожанка выполнена на основе бочки

Описание

Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:

• складских помещений;
• саун и бань;
• дачных домов.

По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:

• горения;
• тления (экономичный режим).

Принцип работы

Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.

В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:

• угарного;
• метана;
• водорода.

Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.

Печь с варочной панелью

Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование

Важно предусмотреть основные правила установки в целях предотвращения пожара:

• Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
• Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
• Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.

Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.

Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.

Преимущества и недостатки

Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:

• высокий КПД печи долгого горения достигает 85%;
• широкий выбор моделей, их компактный размер;
• печки данного типа являются экономичными, топливо расходуется медленно;
• возможность совмещения твёрдого и жидкого видов топлива;
• простота переключения режимов, управления механизмом.

Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:

• дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
• готовые модели предназначены для одного вида топлива, они не универсальны;
• дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.

Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

Внутреннее устройство печи

Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.

Плюсы и минусы печек длительного горения

Преимуществ, которыми обладают экономные печки на дровах, немало:

1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

Пиролизные установки имеют ряд недостатков, среди которых:

1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Твердотопливная печка буржуйка

За пределами городов самыми доступными являются дрова, поэтому самая востребованная печь долгого горения – дровяная. Топят ее не только дровами из кряжа, но и бросовой древесиной – стружками, опилками, отходами ДВП и ДСП, мелковеточным хворостом, соломой и т.п. Систем отопления на дровах и древесных отходах множество. Рассмотрим наиболее эффективные, КПД которых более 70%.

Простейшую буржуйку можно изготовить своими руками

Буржуйка – экономная печка, появившаяся в России после революции, во времена военного коммунизма, когда многим приходилось терпеть лишения. Гениальность буржуйки в том, что она мгновенно прогревается, а также в простоте ее устройства, прообразом которого стала русская печь. Верхняя дверца – для закладки дров, нижняя – для регулирования горения путем подачи воздуха через приоткрытую дверцу.

Задача буржуйки: сохранить тепло хотя бы в одной комнате при минимальных затратах. При использовании угля убирается колосниковая решетка, а воздух из поддувала направляется в топку

Важно не набивать ее битком – объем закладки должен быть не более четверти от ее объема. Камерой дожига служит длинная горизонтальная или немного наклонная часть дымохода

Выполненная из металла, она сохраняет тепло в помещении.

Важно! Буржуйка может работать на всех видах твердого топлива, кроме опилок. Изготавливается в виде короба из листовой стали или круглой из бочки

Диаметр дымохода – 85 – 150 мм.

Такая буржуйка не только согреет, но и украсит интерьер

При топке любая буржуйка раскаляется докрасна, поэтому ее верхняя поверхность может использоваться как варочная. По бокам должен устанавливаться экран на расстоянии 40-60 мм от печи. Он защищает помещение от ИК-лучей и поддерживает температуру на оптимальном уровне.

На базе буржуйки можно сделать самодельный котел длительного горения на дровах. Для этого вместо экрана устанавливается П-образная металлическая водогрейка. Расстояние между телом печи и котлом должно быть такое же, как и отступ экрана.

Виды твердого топлива для пиролизных печек

Безусловно, самым лучшим выбором топлива для такого отопительного агрегата считаются сухие дрова. Но так как одной из основных причин установки приборов длительного горения является экономия денежных средств на теплоснабжении жилья, то подойдут и другие виды горючих материалов, постоянно находящихся у хозяев под рукой.

Кроме них подойдет уголь, но данное природное топливо способно выделять мощную тепловую энергию. Его при использовании нужно загружать в агрегаты с толстыми стенками стального корпуса, в противном случае они быстро станут непригодными для эксплуатации.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Процесс горения и механизм работы пиролиза

Основное физическое явление, без которого невозможно представить работу ни одной печи – это окисление различных веществ кислородом, содержащимся в воздухе. Огонь, прирученный нашими предками миллионы лет назад, стал сегодня настолько привычным, что мы даже не задумываемся, как происходит горение, с которым каждый из нас знаком с самого детства. Простой, на первый взгляд, вопрос «как горят дрова?», на самом деле, требует отдельного пояснения. Ведь без понимания основ мы не сможем разобраться в том, как работают экономные пиролизные печи и за счет чего они настолько хороши и экономны.

Собственно, образование пламени происходит в несколько этапов:

1. Сначала дрова нагреваются и высыхают, выделяя в окружающую среду водяной пар, препятствующий возникновению огня. Для этого нужен посторонний источник энергии, которым обычно служит легковоспламеняющаяся бумага, жидкость для растопки либо куча мелких горящих щепок.
2. Дрова, которые с точки зрения химии представляют собой сложные органические структуры, состоят из трех основных элементов: карбона, гидрогена и оксигена. При нагревании древесина распадается, и эти составляющие в виде различных простых газообразных соединений, начинают выделяться в окружающее пространство. Общее название для всех образовывающихся во время нагрева топлива веществ – пиролизные газы, а для самого процесса – пиролиз.
3. На следующей стадии продукты разложения древесины воспламеняются, и все больше и больше ускоряют пиролиз оставшихся поленьев, обеспечивая костер свежей подпиткой.
4. В конце концов дерево сгорает, оставляя после себя часть не успевших прореагировать с окислителем углей.

Как происходит горение

Собственно, идея, позволившая построить печи длительного горения, заключается в том, чтобы обеспечить максимально полное разложение топлива таким образом, чтобы после его использования практически не оставалось недогоревших отходов. Для этого было необходимо максимально замедлить пиролиз, чтобы весь объем дров постепенно и полностью распался на пиролизные газы.

Вертикальный вариант

Схема внутреннего устройства газогенераторной печи из камня.

Если у вас нет места, то можно сделать вертикальный вариант корпуса печи. Он немного сложнее описанного выше горизонтального агрегата. Основной корпус этого газогенератора имеет габариты 700×510×1480 мм. В этой установке должна быть предусмотрена решетка, которая делается из стального листа. Она устанавливается в корпусе газогенератора на расстоянии 30 см от дна корпуса на ножках из обрезков стальной трубы. Решетку соединяют сваркой с коробом, установленным внутри агрегата.

К боковой стенке газогенератора приварен дефлектор, удерживающий короб с решеткой и дающий воздуху свободный проход к горящему топливу. Все эти детали делаются из стального листа (толщина 4-5 мм). В качестве дымохода в корпус газогенератора наварена (над коробом у боковой стенки установки) стальная Г-образная труба. На этой же стенке (в нижней части корпуса на уровне решетки) сделайте отверстие диаметром 10 сантиметров для прохождения воздуха внутрь установки.

На уровне нижней части трубы дымохода (в корпусе) просверлите отверстие в 6 см. В данном варианте газогенератора для принудительной подачи воздуха в топку применяется вентилятор, установленный на нижнем отверстии воздуховода. Для нормального пользования котлом и хорошей терморегуляции установки на боковой стенке газогенератора установлена система автоматики. Ее исполнительное устройство в виде цепочки соединено с кнопкой включения вентилятора.

Если вы хотите использовать данный котел не только для обогрева, но и совместно с водяным отоплением, то вам придется своими руками сделать теплообменник. Он делается из стального листа и представляет собой кожух большего диаметра, чем ваша печь, надетый сверху на корпус вашего газогенератора. Этот кожух тщательно укутывают теплоизоляцией, используя стекловату или другой подобный теплоизоляционный материал.

Для ввода холодной и вывода горячей жидкости в систему с водяным отоплением к теплообменнику подключают входной и выходной патрубки. Монтируются вентили и другое нужное оборудование по типовой схеме обогрева жилища водяным отоплением. Собранный вами водяной котел может работать не только на дровах, но и на угле. Если у вас проблемы с использованием металла, то корпус газогенератора можно собрать и из кирпичей, но такая установка будет иметь большие габариты.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу o30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

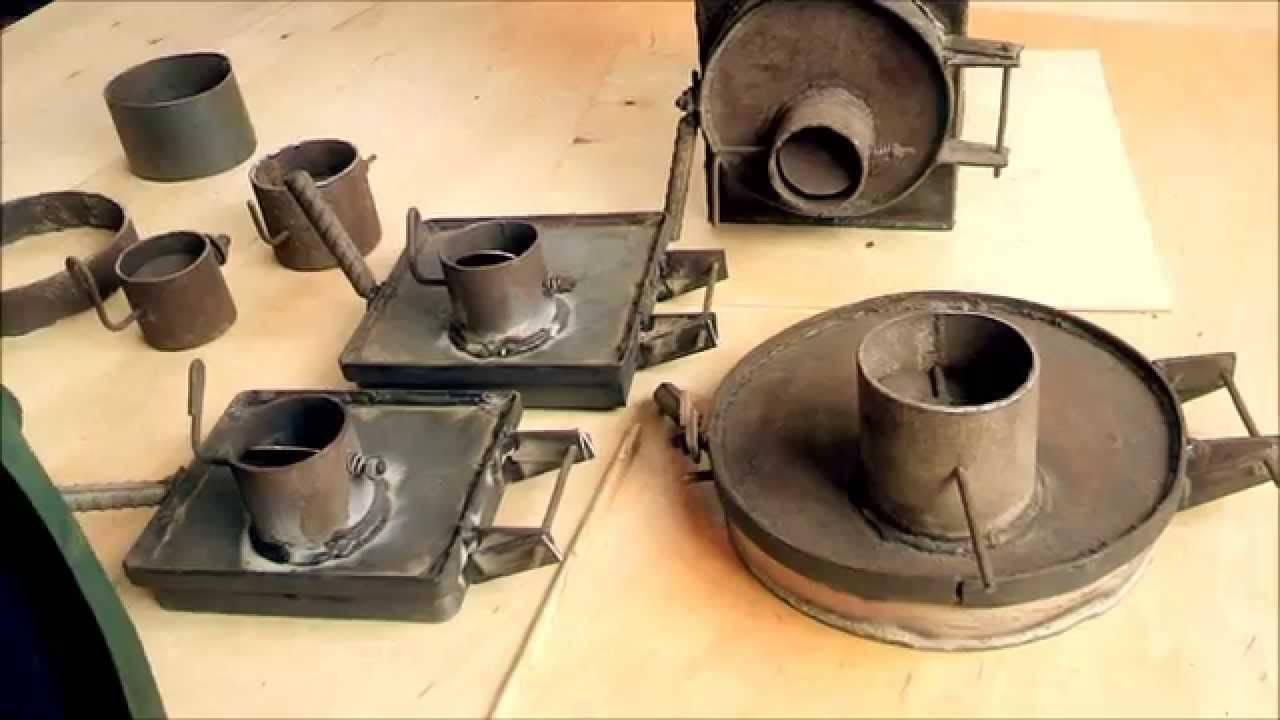

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горения

Котел на дровах длительного горения

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но Eн целесообразен только в небольших домах.
