Популярные проекты каминов из кирпича – выбираем под себя

Расчёт размеров

Как и любое и у любого обогревающего устройства, размеры влияют на его тепловые характеристики. Поэтому перед его проектированием необходимо определить его точные размеры. Для этих целей используют пропорцию 1:50 – 1:70. В качестве соотношения берут объём самого помещения и топочного отверстия. Что же касается глубины топки, то она должна соответствовать высоте в пропорции 1:2 – 2:3. При этом стоит учитывать, что задняя стенка делается толщиной примерно 12 см, а боковые – 25 см. Рассчитав данные величины можно получить точный размер будущего камина и оптимально разместить его в выбранном месте. Исходя из размера топки, рассчитывается и дымоход, который должен быть в 8-15 раз меньше в диаметре. Расчёт размеров кирпичного камина

Элименты каминаS-12м²S-15м²S-20м²S-25м²S-30м²S-35м²
Ширина портала5060708090100
Высота портала424956637077
Глубина топки303235384042
Высота задней стенки топки363636363636
Ширина задней стенки топки304045506070
Высота дымосборника576063667080
Сечение кирпичного дымохода14х2714х2727х2727х2727х4027х40
Сечение дымохода из металла200200230250300300

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

  • основание;
  • зольник (бункер, расположенный под колосниковой решеткой, предназначение которого – собирать золу);
  • топливник – это пространство, в которое закладывается топливо, и где оно горит;
  • зеркало – задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала – отражать тепловую энергию, направляя ее из портала в помещение);
  • дымовой зуб – это выступ, формируемый окончанием зеркала, который имеет две основных функции – предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
  • хайло – это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
  • задвижка – заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция – регулировать мощность холодных и горячих воздушных потоков).

В квартире

Ограничения. От идеи строительства очага из кирпича следует отказаться сразу. Даже небольшая модель весит около тонны без учета дымохода — этого не выдержат ни одни межэтажные перекрытия. Поэтому камины либо покупают полностью готовыми, либо собирают из отдельных элементов: топка, дымоход, кожух

Но и тут следует обращать внимание на вес конструкции — он должен укладываться в диапазон 300-800 кг с учетом дымохода

Требования. СНиП 2.01.07-85 ограничивает нагрузку на перекрытия в квартирах 150 кг/м². А в правилах пожарной безопасности ППБ-01-03 указано: если пол сделан из древесины и других горючих материалов, отопительный прибор должен стоять на негорючем основании и иметь предтопочный лист размером не менее 0,5 х 0,7 м. Поэтому непосредственно на пол камин (или печь) можно поставить только в том случае, если сам он весит около 300 кг, а напольное покрытие выполнено из плитки, камня и пр. Во всех остальных случаях основание потребуется.

1 из 3

На фото:

На пол, выложенный камнем или плиткой, можно ставить камин весом до 300 кг, не делая под него основания.

Стилистика

Грамотно подобранный камин должен сочетаться с общим стилем вашего интерьера. Только тогда такое дополнение будет выглядеть красиво. Печи-камины часто изготавливают самостоятельно или по заказу. Довольно популярна финская модель. Рассмотрим самые популярные стили, в которых изготавливают данный агрегат:

Минимализм

Минимализм отличается строгостью форм и линий. В домах такого стиля устанавливают небольшие камины, которые служат декоративную и отопительную роль. Лаконичная конструкция с минимальным количеством декоративных деталей – идеальный комплект. Любая комната вашего дома станет еще более уютной, когда в ней появится камин в версии мини.

Маленькая печь-камин хорошо впишется в минималистический интерьер и порадует вас и ваших гостей. Кроме того, такой вариант хорошо подойдет для домов с небольшой площадью. Тут также можно установить конструкцию при которой печь будет обращена к кухне, а сам камин к залу.

Классика

Камины такого стиля были первыми. Их устанавливали знатные особы как интересный предмет интерьера и знак своего превосходства. Такие печи-камины всегда имеют правильные формы и только дорогою отделку или резьбу.

Такие агрегаты обычно идут вровень со стеной. Такое расположение обусловливает основной декоративный акцент на самой топке. Все проекты таких печей предусматривают П-образный портал. Но можно выбрать и не встраиваемый вариант. В таком случае печь-камин располагается у стены, а дымоход закрывается стилизованным кожухом.

Современный

Такую печь-камин часто выбирают молодые люди. Можно приобрести массу интереснейших вариантов. Такие агрегаты часто используют как архитектурные детали. Такие камины часто устанавливают так, что они сливаются со стеной и напоминают окно с огнем. Интересный вариант, когда в межкомнатную стену устанавливается двухсторонняя печь-камин. При таком расположении можно использовать конструкцию как предмет интерьера с одной стороны, а с другой как печь.

Деревенский

Это камины в стиле кантри. Такая конструкция будет хорошо смотреться в древесном домике. Натуральные потолки из дерева, гармонично подобранная отделка стен и темный пол. Причем использование обоев в таком случае совершенно не практично. Они довольно быстро придут в негодность из-за печи. Хорошо подойдет русская печь. Резные декоративные элементы добавят оригинальности и эксклюзивности.

Венецианский

Печи-камины такого стиля довольно массивны и явно выделяются на фоне стены. Они призваны показать всем вокруг свою мощь и изысканность в одном лице. В интерьере соответствующего стиля такие камины смотрятся как обаятельный неотъемлемый атрибут.

Пол перед камином – дерево или камень?

Камин, а особенного открытого типа, в доме является источником не только огня и тепла, но и искр и угольков. Покрытие пола в зоне камина делают из твердых негорючих материалов – камня, плитки для пола или металла. Размер площадки пола перед камином следует делать не менее 80 см. Такая площадка несет в себе не только удобство в розжиге дров и чистке пола, но и в защите напольного покрытия от искр и угольков. А уже какого цвета, формы или фактуры будет площадка – полет ваших фантазий.

Если все-таки предпочтение было отдано деревянному полу, следует понимать, что:

  • рано или поздно на деревянном полу под термическим воздействием будут появляться трещины и щели.
  • в скором времени перед самим камином образуются потертости

Требования к печам и каминам в современном строительстве

Практика показывает, что требования к печам и каминам изменились достаточно резко – буквально за 25-30 лет. А все благодаря тому, что появились новые, более надежные и проверенные стандарты строительства, к которым приходится адаптироваться.

Следовательно, к современному камину также выставляются новые требования, а вместе с тем меняется и инструкция по возведению новой печи ( статью Проекты каминов из кирпича – порядная раскладка и особенности монтажа).

Давайте ознакомимся с главными требованиями:

Экономичность;
Сбалансированность показателя прогревания внутреннего пространства печи. Более пристально к этому моменту относятся при измерениях показателей в нижней части

Прогревание важно в том случае, если вы приняли решение построить печь, которую можно переключить на летний и зимний режим работы
Летний ход продолжительное время не рисковали использовать на практике, но современные стандарты заставили снова обратить на него внимание;

Держать тепло на протяжении длительного периода времени;
Любая кирпичная печь камин должна быть простой не только в эксплуатации, но и с точки зрения технического обслуживания;
Нормы пожарной безопасности теперь распространяются не только на саму печь, но еще и на место, где она располагается;
Нормальная печь в обязательном порядке должна идеально проветриваться и ни в коем случае не задерживать угарные газы;

Долговечность – качественный камин проработает минимум двадцать лет.

Открытый или альпийский (швейцарский)

Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.


Альпийский или швейцарский камин имеет запоминающийся облик

Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.

Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.

По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление

Важно правильно определить габариты топочной камеры.. Расчёт выполняется следующим образом:

Расчёт выполняется следующим образом:

  • Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
  • Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
  • Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра. В реальности надо будет выложить 15 рядов кладки.
  • Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Из чего состоит камин

Абсолютно любой камин состоит из трех составляющих, которые затем закрываются внешней отделкой:

  • основание (фундамент) – как правило в 90% случаях его выполняют из кирпича или бетона;
  • топливника – это то место, где происходит процесс горения, поэтому его всегда делают только из огнеупорного шамотного кирпича;
  • дымосборника дымовой трубы – служит для отведения дыма.

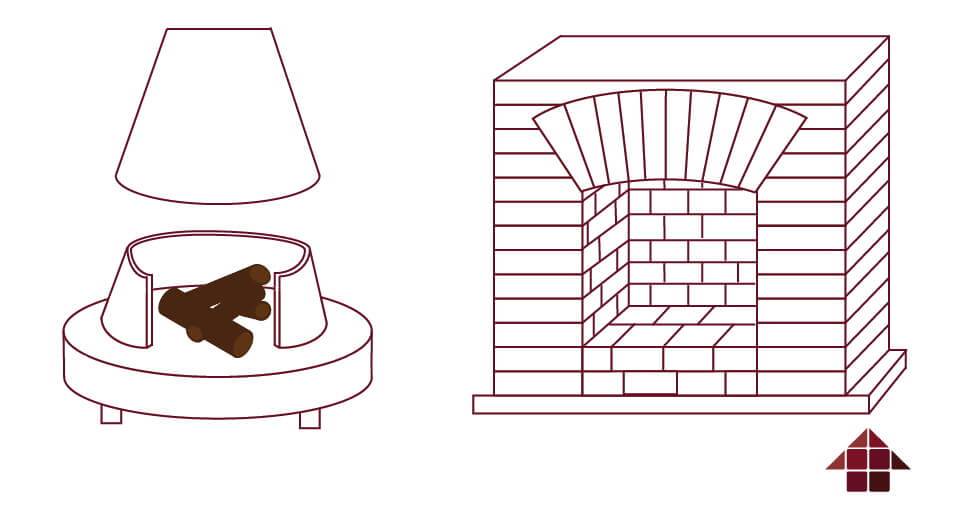

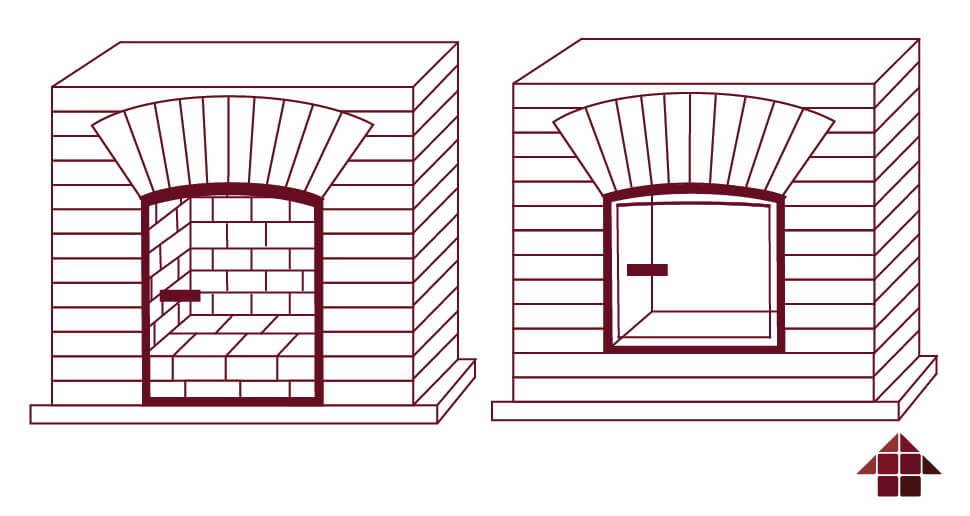

Все камины подразделяются на два типа: открытые и закрытые. Что это значит?

Камин открытого исполнения:

кирпичная топка без ограждений с КПД 30%. Но! Возможно попадание искр из очага на пол.

Камин закрытого исполнения имеет:

  • кирпичную топку со стеклянной дверкой − КПД 50 %
  • чугунную или металлическую топку− КПД 80%;

Рекомендации профессионалов

Печку камин в доме своими руками необходимо возводить, учитывая определенные требования, чтобы в дальнейшем максимально избежать эксплуатационных трудностей.

Полезные советы при возведении печи с каминной топкой:

  1. Приобретая кирпич, необходимо внимательно осматривать его со всех сторон. Признаком хорошего качества материала является отсутствие пережженных или недопеченных участков.
  2. При закладке фундамента потребуется достаточно глубокий котлован. Точные размеры основания зависят от массы будущего сооружения.
  3. При укладке первого ряда каждый кирпич тщательно позиционируется с помощью уровня.
  4. Во время приготовления раствора вначале перемешивают песок и цемент, после чего добавляют глину. Готовая смесь должна иметь хорошую однородность, не содержа комков.
  5. Чтобы не путаться с расположением отдельных элементов в каждом ряду, рекомендуется заранее составить подробную схему укладки.
  6. Весь ход сооружения нужно постоянно контролировать строительным уровнем, во избежание перекосов конструкции.
  7. Чтобы ускорить процесс, рекомендуется заранее провести сортировку на целые элементы, половинки, четвертинки.

Существует достаточно много вариантов печей каминов: на выбор подходящей конструкции напрямую влияет планировка жилища.

Чаще всего встречаются следующие виды печи камина:

  • Угловые. Предполагается расположение печи вдоль кухонной стены. Камин устанавливается под углом 45 градусов. Это хороший вариант для небольших загородных домов.
  • Фронтальные. Топка обустраивается на общей передней панели.

При качественном выполнении строительных работ готовая печь с каминной топкой будет хорошо обогревать дом в холодное время года. Если желание создать в доме комфортную атмосферу есть, а соответствующие навыки отсутствуют, лучше доверить эту работу специалистам по печному делу. Только за счет неукоснительного соблюдения технологии можно добиться долговечности и эффективности обогревающего сооружения.

Клинкерная плитка

Клинкерная плитка под кирпич является одним из самых популярных решений для отделки каминов. Такая плитка имеет высокую прочность, низкую пористость материала и устойчива к высокой температуре. Она выпускается во множестве вариантов оттенков, размером и фактур и позволяет воплотить Ваши любые идеи. В Беларуси все большую популярность набирает завод Ströher. Почему именно этот производитель? Больше ни один завод не дает гарантию на свою плитку в 25 лет и только Ströher выпускает тонкую клинкерную плитку в ригельном формате. А значит Ваши возможности в оформлении безграничны.

Плюсы:

устойчивость к перепадам температур
минимальная толщина – важно для экономии пространства
долговечность и сохранность первоначального вида
разнообразие цветов, фактур и форматов

Минусы:

более высокая цена по сравнению с керамической плиткой

Подробно о клинкерной плитке для печей и каминовсоветы по выбору и облицовке мы рассказывали в статье.


Клинкерная плитка Ströher Zeitlos


Клинкерная плитка Ströher Kontur 50


Клинкерная плитка Ströher Kontur 50 (472)

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Материалы для кирпичного камина

Для кладки камина нужны следующие стройматериалы:

  1. Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
  2. Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
  3. Портландцемент. Потребуется материал марки 400.
  4. Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
  5. Дымовая заслонка.
  6. Колосники.
  7. Рубероид. Для обеспечения гидроизоляции.
  8. Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
  9. Глина. Желательно купить синюю. Она должна быть сухой или комками.

Принцип работы

Любая печь имеет три главные составляющие: топка, труба, дымоход. Главной частью является топка. Там и происходит сгорание дров. В нижней части есть отверстие. Через него в топку поступает воздух, которые необходим для горения. Это отверстие закрыто специальной решеткой, так дрова не выпадают. Внутрь топки попадает воздух, а из топки в отверстие падает зола и прочие продукты сгорания.

Есть специальная дверка, которая позволяет вкладывать дрова в топку. А сам топливник закрыт со всех сторон. Как раз над топкой находится варочная поверхность. Она нагревается с помощью огня и позволяет готовить пищу. Печи с духовкой работают также.

Под топкой расположена камера зольника. Она также имеет дверцу, чтобы была возможность очистить камеру. А еще дверь способна регулировать количество воздуха, который попадает в топку. В своде топки есть еще одно отверстие – хайло. Именно через него выходит горячий воздух, который нагревает печь.

Трубы предназначены для вывода продуктов сгорания из печи. Есть два вида:

  1. Насадные. Установлены на печи.
  2. Коренные. Могут иметь свой фундамент или располагаться внутри стены.

Самая главная черта, которая отличает печь от камина – во втором варианте вы можете свободно наблюдать за огнем. Для того, чтоб тепло не улетучивалось в трубу, устанавливают тепловой щиток. В совмещенной версии печь-камин имеет все преимущества печки и позволяет наблюдать за пламенем.

Камень

Мрамор и гранит одни из самых популярных натуральных камней для облицовки камина. Но, выбирая натуральный камень, нужно понимать, что будущий камин может быть только простых и лаконичных форм. Поэтому чаще используется композитный натуральный материал Dekton. Он имитирует природную текстуру камня, но избавлен от его недостатков: легкий и плотный. А значит, Ваши возможности в оформлении безграничны.

Плюсы:

  • высокая прочность
  • 100% натуральный материал
  • красивая текстура

Минусы:

  • сложная и дорогая работа
  • высокая стоимость
  • большой вес


Отделка декоративным камнем


Использование камня Decton


Облицовка декоративным камнем

Основные принципы строительства

  1. Первый ряд кладут ребром, а последующие – плашмя.
  2. Основание делают минимум из двух рядов.
  3. Кирпич берут цельный, без сколов и трещин.
  4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
  5. Минимальная толщина шва – 5 мм.
  6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
  7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
  8. Монтаж делают в теплый период (весна или лето).
  9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал


Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего


Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

https://youtube.com/watch?v=yGT2IeVQGU0

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.
