Назначение дымососа
Качественный дымоход, хорошая тяга — условия, обеспечивающие продолжительную и правильную работу котлоагрегата. Эффективный отвод продуктов сгорания является обязательным условием для максимального КПД при полноценном сгорании твердого топлива. Поэтому правильное проектирование и строительство дымохода имеют большое значение. Ошибки приводят к тому, что тяга не является достаточной и устойчивой.
Дымосос для твердотопливного котла обязательно необходим в том случае, когда естественной вентиляции в дымоходе недостаточно. Однако его установка позволяет решить ряд других задач
- Снижение расхода топлива.
- Чистить дымоход от сажи и дегтя придется реже.
- Минимизация риска попадания гари и дыма в комнату.
- Повышение КПД котла, обеспечение его стабильной работы.
- Возможность более точно контролировать температуру нагревания теплоносителя.
- Избавление от специфического запаха, который появляется во время эксплуатации котла.
Дымосос, как неотъемлемая часть твердотопливного котла
Кроме этого, дымосос обеспечивает комфортные условия во время подкладывания дров, так как препятствует скапливанию дыма в топочной. Так, во время открывания главной дверцы не произойдет выброса продуктов горения в комнату.
Важно, что мощный дымосос позволит избавиться от дыма и копоти даже при неблагоприятных погодных условиях (осадки, сильный ветер). Дымососы для бытовых котлов монтируются в конце газовоздушного тракта. Предназначение тяговых машин заключается в обеспечении разрежения в топке
Предназначение тяговых машин заключается в обеспечении разрежения в топке
Это необходимо для нормальной работы агрегата, работающего на твердом топливе. Оборудование котельной с дутьевыми вентиляторами обойдется дороже и с технической точки зрения, данное решение намного сложнее
Предназначение тяговых машин заключается в обеспечении разрежения в топке. Это необходимо для нормальной работы агрегата, работающего на твердом топливе. Оборудование котельной с дутьевыми вентиляторами обойдется дороже и с технической точки зрения, данное решение намного сложнее
Дымососы для бытовых котлов монтируются в конце газовоздушного тракта. Предназначение тяговых машин заключается в обеспечении разрежения в топке. Это необходимо для нормальной работы агрегата, работающего на твердом топливе. Оборудование котельной с дутьевыми вентиляторами обойдется дороже и с технической точки зрения, данное решение намного сложнее.
Как устанавливают дымосос
Если у вас возникла необходимость установить дымосос на дымоход, который снимать или разбирать нет никакой возможности, и внутри помещения установить насос не получается, то приходится устанавливать его снаружи. Хотя самый оптимальный вариант для электрического двигателя – установка внутри помещения. Дымососы обычно продаются с рабочим колесом, крыльчаткой и электродвигателем с креплением для котла или для трубы. Выбирать подходящий дымосос нужно, учитывая его:
- Размеры;
- Мощность;
- Схему подключения.
Когда дымосос есть и труба дымохода есть, нужно придумать, как это все соединить вместе. Чаще всего двигатель крепится к импровизированной улитке. А улитка приваривается (присоединяется) уже напрямую в дымоходной трубе. Прорезь подключения должна быть оснащена заслонкой, чтобы можно было открывать или закрывать ее. Исходя из конкретных погодных и прочих условий — используя естественную либо принудительную тягу.
В принципе, ничего сложного и сверхъестественного в установке данного устройства нет, и с ней может справиться любой домашний мастер. Все можно сделать обычной болгаркой и дрелью в домашних условиях. Желательно предварительно сделать чертеж подключения, на котором будут указаны размеры и диаметры патрубков и основной трубы. Например, если труба дымохода у вас будет 159 мм, то отвод от неё для дымососа может быть 110 мм в диаметре.
Плохая вытяжка – причины
Прежде, чем говорить об использовании приборов принудительной вытяжки для дымохода, остановимся на сути процесса, а также причинах падения тяги в трубе.
Совокупность факторов, влияющих на эффективность вытяжки дымовой трубы, можно условно разбить на три группы:
- Внутренние условия в доме;
- Условия перемещения воздушных потоков внутри помещения.
- Температура воздуха в отапливаемой зоне жилого дома.
- Суммарный объем воздуха внутри помещений, которые увязаны с топочным отделением печи через поддувало.
- Количество проживающих в доме других потребителей кислорода – людей или животных.
На тягу дымовой трубы могут влиять побочные факторы, зависящие от конструкции дома, а также проведенных изменениях таковой. Например, установка стеклопакетов вместо обычных окон приводит к падению силы тяги, поскольку последние являются более герметичными и снижают поступление кислорода из атмосферы в дом.
- Внешние факторы:
- Влажность и температура воздуха.
- Размер атмосферного давления.
- Активность и сила восходящих потоков воздуха.
- Интенсивность инверсионных воздушных течений направлением сверху вниз.
- Энергия и направление ветровых потоков.
Комбинированное воздействие приведенных выше факторов приводит к постоянным переменам тяги дымохода, этот процесс необходимо постоянно контролировать для обеспечения оптимального режима удаления продуктов горения от печей, каминов и прочих тепловых агрегатов.
- Как влияют факторы конструкции дымоотвода
- Характер расположения дымохода – наружный (пристенный) или внутренний.
- Длина дымоотводной трубы и количество колен и переводов.
- Характеристика качества поверхности вытяжки внутри канала – на шероховатой более активно накапливается сажа, которая является основной причиной ухудшения тяги внутри дымовой трубы.
- Высота дымовика и положение верхней точки трубы относительно конька крыши.
- Форма дымохода: лучше всего работает скругленный или овальной формы, хуже – в форме квадрата или прямоугольника.
- Интенсивность теплообмена через корпус дымоотвода, чем лучше утеплены стенки трубы, тем лучше вытяжка.
Воздействие факторов первого раздела могут быть управляемыми условно, когда дело не касается уже готового дымохода.Факторы, указанные в разделе втором независимы абсолютно, но можно легко к ним приспособиться, применяя для улучшения вытяжки. Факторы третьего раздела полностью зависимы от человека и воздействовать на них можно начиная с этапа проектирования, а при получении готовой вытяжки – недостатки можно устранить при ремонте – установкой круглого вкладыша внутрь трубы, утеплением стенок дымохода, изменением его наружной конструкции.
Разновидности
Принцип действия всех выпускаемых на сегодняшний день дымососов ничем не отличается. Однако присутствуют некоторые различия в строении приборов в зависимости от топлива, на котором функционирует котел.
Дымососы выпускаются для твердотопливных, пиролизных, газовых котлов.
Дымосос для твердотопливного котла
Агрегаты, которые функционируют на твердом топливе (дровах, угле) при сгорании выделяют такие вещества, как: дым, газ, копоть, сажа. Эти отложения оседают на стенках вентиляции и снижают производительность агрегата, к тому же токсичные газы могут попасть в ваше жилье.
На подобные устройства специалисты рекомендуют устанавливать дымосос со специальными карманами, предназначенными для улавливания твердых продуктов сгорания.
Пиролизные котлы вырабатывают максимальное количество тепла, при этом потребляя минимум ресурсов.
В процессе работы пиролизных агрегатов сажи выбрасывается немного, поэтому можно приобретать дымососы малой и средней мощности.
Газовые котлы работают на магистральном или сжиженном газе, в процессе переработки твердых частиц не остается, а выделяются отработанные газообразные вещества. Чтобы их устранить, хватает естественной тяги, однако установив еще и дымосос, вы увеличите КПД вашего отопительного устройства.
На рынке отопительного оборудования присутствует большое обилие самых разных дымососов. Выбирать следует исходя из марки котла.
Устройства также подразделяются на:
- вентиляторы — усилители естественной тяги;
- проточные дымососы;
- центробежные тяговые машины.
Усилитель тяги — это специальный прибор, который оборудован осевым вентилятором, устанавливается на окончании вытяжной трубы или шахты.
Регулировку производительности устройства вы можете осуществлять вручную, при помощи блока управления.
Проточный дымосос для котлов устанавливается на выходном патрубке и предназначен для увеличения силы тяги. Строение его таково, что во внутренней части дымового канала находится только рабочее колесо, которое не перекрывает его сечение. Электродвигатель и остальные элементы установлены с наружной части, благодаря этому вы можете включать устройство только при необходимости.
Дымосос центробежного типа является наиболее эффективным. Используя такое устройство, управление всеми функциями аппарата нужно завязать на электронный блок теплогенератора, чтобы работа всех элементов системы была слаженной. К тому же центробежные вентиляторы могут не только создавать разрежение в камере сгорания, но и создавать высокое давление.
Подводя итоги отметим, что дымосос является значимым звеном вентиляционной системы. Оборудуя котлы отопления этим устройством, вы обезопасите их, а также увеличите производительность.
Особенности дымоходных конструкций
Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.
Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.
Причины для установки нагнетателя и стоимость
Использование вентилятора, который нагнетает кислород в топку и отбирает у продуктов горения их тепло, позволяет существенно повысить коэффициент полезного действия котельной установки. Топовые модификации газовых и твердотопливных котлов изначально оснащаются такими дымососами, работа которых полностью согласована с отопительной установкой. Но большинство заводских моделей отопителей и самодельных установок не имеют вентиляторов, что несколько снижает эффективность работы оборудования.
Установка вентилятора на газовый и твердотопливный котел будет необходима в следующих случаях:
- При проблемах с тягой, в том числе и по причине пробок в газоходе и многочисленных поворотов дымохода, завоздушивании ветром, сужения диаметра трубы.
- При трещинах в кирпичном дымоходе, что приводит к просачиванию в помещение гари.
- Из-за неправильно рассчитанной высоты дымохода появляются проблемы с тягой, когда срез трубы попадает в зону ветрового подпора.
- Когда из-за особенностей конструкции отопителя котел при открывании дверцы дымит в помещение.
Устанавливать вентилятор на котел, не согласовав работу отопителя и нагнетателя, не рекомендуется. В последнем случае может отмечаться существенное ухудшение показателей эффективности котла, могут появиться проблемы с растопкой дров, а после полного сгорания топлива в помещение из топки может попадать угарный газ.
Не стоит рассматривать вентиляторы для котлов как единственную возможность решения проблем с тягой. При таких неисправностях следует отремонтировать дымоход, провести сервисное обслуживание котла и настроить высоту трубы над крышей. Только такой комплексный подход позволит увеличить КПД котла и сделает его работу полностью безопасной.
Стоимость вентиляторов для котлов может существенно различаться. В зависимости от конкретной модели и ее типа дымосос обойдется покупателю в 3−6 тысяч рублей. Автоматика с учетом ее возможностей и функционала будет стоить 3−5 тысяч рублей. Экономить на вентиляторе и блоке управления не стоит, так как некачественное оборудование не сможет обеспечить необходимую эффективность функционирования отопителя, а нагнетатели будут далеко не самыми надежными.
Особенности устройств
В основном все дымососы, которые присутствуют на современном рынке, могут выпускаться в двух исполнениях, а именно правого и левого вращения. В некоторых ситуациях бывает достаточно сложно определить, куда крутится колесо. Однако любой специалист способен справиться с этой задачей.
Для начала нужно подойти к агрегату со стороны двигателя. Отсюда должно быть видно, в какую сторону крутится рабочее колесо. Левое вращение осуществляется против часовой стрелки, а правое – по часовой стрелке. Угол поворота улитки может быть разнообразным. Он варьируется от 0 до 270°. Интервал вращения составляет – 15°.
Схема установки дымососа.
Итак, определить направление вращения достаточно просто. Иногда встречаются случаи, когда во время неверного подключения агрегат начинает работать неправильно, то есть он не вытягивает дым из помещения, а загоняет все самое плохое из окружающей среды. Это просто недопустимо. Решить подобную проблему можно достаточно просто. Стоит перекинуть фазы либо на автоматическом выключателе, либо непосредственно на двигателе. То есть попросту необходимо поменять их местами.
Иногда процессу работы дымососов мешают ребра жесткости. Некоторые из них в этом случае можно просто удалить. Делается это механическим способом.
Визуальный осмотр и обслуживание агрегатов должны производиться через специальные люки или отверстия, которые имеются на улитке. В процессе работы в вентиляторе может скапливаться конденсат. От него, разумеется, нужно немедленно избавляться. Благо конструкция современных агрегатов предусматривает наличие специальных сливных отверстий на улитке. Через них и производится удаление лишней влаги.

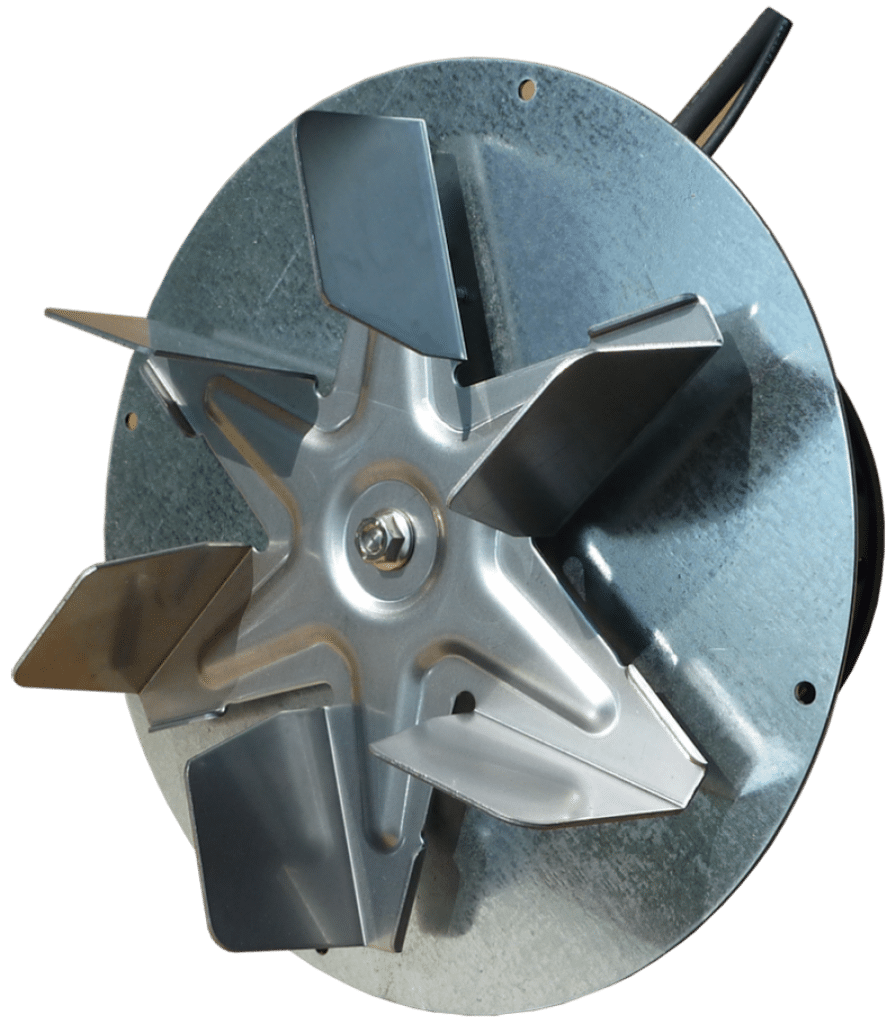

Крыльчатка дымососа.
Износ таких агрегатов несущественен. Зачастую в таких дымососах используются разборные подшипники. Это делается, для того чтобы их ремонтопригодность была на высоте. С большими агрегатами достаточно сложно работать, однако если они разбираются, то в этом проблем не возникает.
Некоторые дымососы или вентиляторы достаточно сильно греются. Это касается и больших агрегатов. В этом случае их можно снабжать дополнительным змеевиком охлаждения. Сегодня многие компании-производители предлагают и такую дополнительную опцию.
Приточный клапан для усиления тяги
Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.
Недостатки очевидны:
- Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
- В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
- Форточку нужно открывать и закрывать вручную.
Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха
Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.
Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.
Изготовление дымососа своими руками
При желании собрать такое устройство можно самостоятельно из подручных материалов. Нам понадобится только электродвигатель. Все остальное можно изготовить самостоятельно, хотя рабочее колесо лучше приобрести заводского исполнения, пусть даже и бывшее в употреблении.
Инструмент, который может понадобиться:
- Болгарка;
- Сварочный аппарат или инвертор;
- Дрель, слесарный инструмент, молоток;
- Линейка, штангенциркуль.
Проще всего в изготовлении вентилятор вытяжной, который будет установлен внутри трубы. Для этого понадобится небольшой электродвигатель мощностью до 1 кВт и подходящая по размеру крыльчатка с лопастями. Она насаживается на вал двигателя, а его корпус оборудуется крепежом для размещения в трубе
При подключении проводки и первом пуске обратите внимание на то, куда будет двигаться воздушный поток
Дымосос для твердотопливного котла, изготовленный своими руками, можно посмотреть на следующем видео.
Конструкция с улиткой и центробежным вентилятором будет сложнее. Порядок ее изготовления следующий:
- Под уже готовую турбину подбираем отрезок трубы диаметром на 2-3 сантиметра больше. Отрезаем его в размер вентилятора плюс 3-5 мм;
- Сбоку прорезаем отверстие для выходного патрубка, а к одному из торцов привариваем крышку с отверстием по центру под дымоход из котла. Входящий поток будет перпендикулярен исходящему, при такой схеме электродвигатель располагается горизонтально;
- Самый ответственный этап – установка вала и вентилятора. Для точности можно использовать втулки для центровки и запрессовки подшипника. При включении двигателя биение и вибрации недопустимы.
- Привариваем или прикручиваем заднюю крышку и устанавливаем двигатель на подставку. Подключаем воздуховоды и электропроводку.
Как сделать твердотопливный котел длительного горения своими руками: инструкция, чертеж, схема.
Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация.
Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html
Как правильно установить дымосос на топливный котел
Вот несколько советов:
- Если имеется отдельное помещение для котла, то вытяжка монтируется в нем, для удобства обслуживания;
- Мощные дымоотводы желательно размещать снаружи дома из-за сильного шума во время работы;
- Электродвигатель защищается отдельным автоматом защиты, а его управление удобно вывести на общий пульт управления системой отопления;
- Должен быть предусмотрен свободный доступ к дымососу для его очистки.
Стоимость установки дымососа
Для самоделки цена определяется стоимостью электродвигателя и крыльчатки. Стоимость трехфазного электродвигателя мощностью 0,18 кВт начинается от 1950 рублей, простейшие лопастные крыльчатки – от 350 рублей. Добавьте к этому покупку проводов и мелкой фурнитуры. Выгода будет, если удастся раздобыть двигатель б/у.
Готовый дымосос стоит немного дороже. Так, за устройство производительностью 2000 м3 в час придется выложить от 14000 рублей за неизвестного производителя до 23500 за дымосос от компании Wirbel. Простые лопастные агрегаты стоят недорого 6-8 тысяч рублей. Если установка дымососа на твердотопливный котел производится специалистом, то за работу и подключение «под ключ» придется выложить до стоимости самого насоса, в зависимости от сложности.
Как сделать дымосос для бытового твердотопливного котла своими руками
Для того, чтобы твердотопливный котёл хорошо работал, необходимо стабильное горение топлива. На интенсивность горения топлива большое влияние оказывает тяга. Она зависит от погодных условий и от геометрии дымохода. Для того, чтобы топливо горело интенсивно, устанавливают дымососы для бытовых твердотопливных устройств.
Подготовка к изготовлению дымососа

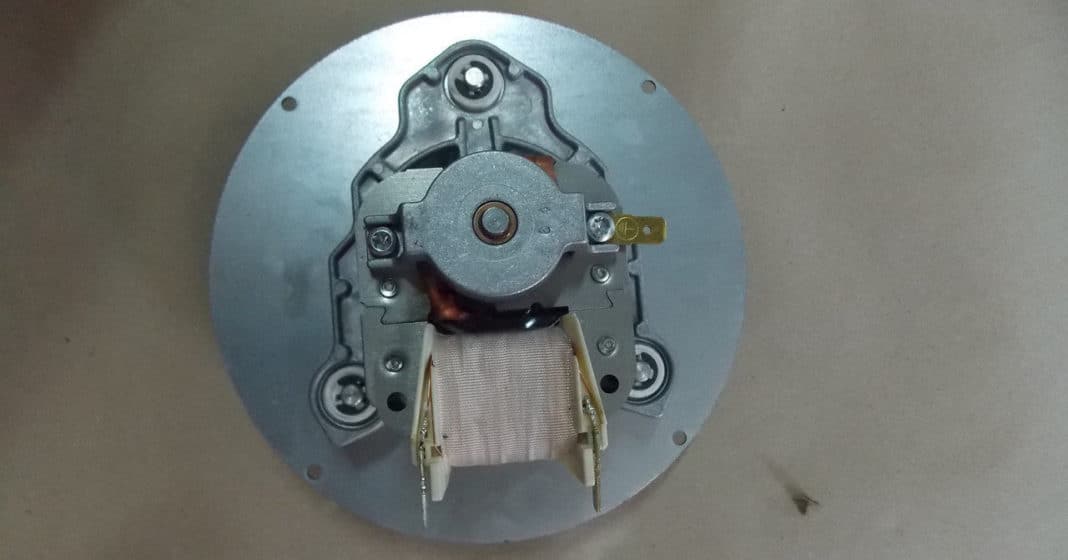

Дымосос можно изготовить своими руками. Главное в дымососе – это электродвигатель и вентилятор. Для домашнего дымососа вполне достаточно вентилятора диаметром 15-18 см. При выборе электродвигателя и вентилятора необходимо убедиться в их правильной центровке
Важно проверить двигатель и вентилятор, бывший в употреблении. При работе электродвигателя с вентилятором с нарушенной центровкой появится вибрация, которая будет создавать гудение или гул
Чтобы оценить качество центровки двигателя, его необходимо прикрепить к листу фанеры. Толщину фанеры нужно выбрать в соответствии с массой двигателя. Край листа фанеры с установленным двигателем надо зажать в тисках, жёстко закреплённых на столе или верстаке. Затем надо включить электродвигатель и взявшись рукой за фанерный лист на ощупь оценить вибрацию. Если вибрация слабая, надо присоединить вентилятор к валу двигателя, и опять включить двигатель. Если вибрация двигателя с вентилятором допустима, значит, их можно использовать для дымососа.
Конструкция и изготовление дымососа
Для дымососа потребуется изготовленный своими руками корпус. Для этого можно использовать отрезок стальной трубы с внутренним диаметром 21см при диаметре вентилятора 18см. Толщина стенок в пределах 3-5мм. С корпусом нужно соединить всасывающую труб с толщиной стенок 3-5мм, которая должна иметь внутренний диаметр соответственно внутренним краям лопастей вентилятора.
В дымососах используются центробежные вентиляторы. Они позволяют создать необходимое разрежение и защитить электродвигатель от горячих продуктов сгорания. Входящий поток, поступающий на лопасти вентилятора по всасывающей трубе, и исходящий поток перпендикулярны. Для того, чтобы дымосос получился наиболее простым, его лучше всего установить на крыше на дымоходе.
Двигатель дымососа должен быть расположен внутри трубы – корпуса. Её длина должна быть больше на 10-20 мм двигателя с вентилятором.
Если есть кусок трубы, который можно укоротить под необходимый размер, нужно:
- Поставить на стол вентилятором вниз сборку двигателя.
- Рядом поставить кусок трубы.
- Положить на двигатель линейку или уголок параллельно столу так, чтобы он касался трубы.
- Сделать отметку на трубе.
- На 10-15 см выше этой отметки нанести линию отреза.
- Болгаркой отрезать кусок для корпуса.
Всасывающая труба должна быть коаксиальна корпусу и соосна с валом двигателя. Для её соединения с корпусом необходимо сделать из стального листа кольцо и приварить к нему обе трубы. Длина всасывающей трубы может быть 10-20 см. Двигатель надо крепить за корпус в соответствии с его конструкцией. У каждого двигателя есть характерные для него отверстия с резьбой для крепления. Края лопастей вентилятора должны находиться в пределах 10-20 мм от кольца.
На стороне корпуса, противоположной кольцу, устанавливается крышка в виде конуса. Эта крышка будет защищать двигатель от осадков. Для того, чтобы обеспечить выход дыма с лопастей вентилятора, в корпусе напротив вентилятора болгаркой вырезаются 3-4 прямоугольных окна. Размер окна вдоль оси корпуса должен равняться высоте лопасти вентилятора.
Суммарная площадь окон должна быть равна или больше поперечнику дымохода на крыше, по которому проходит дым.
Для того, чтобы капли дождя не попадали в окна, между двигателем и окнами на корпусе устанавливается юбка из нержавейки или кровельного железа.

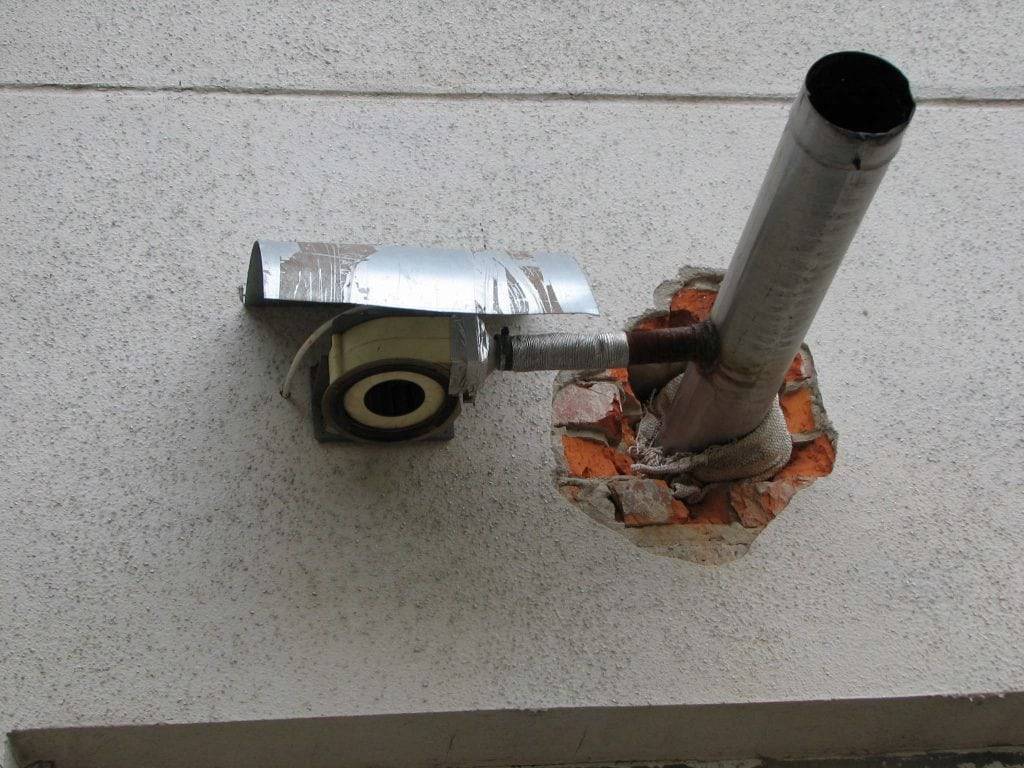

Дымосос всасывающей трубой погружается в дымоход на крыше. Кольцо должно лечь на края дымохода. Крепление дымососа к дымоходу должно соответствовать конструкции дымохода. Если двигатель выключен, дым всё равно выходит через окна под действием естественной тяги.
Работающий дымосос будет создавать тягу независимо от погоды.
Если такой дымосос необходимо расположить не на крыше, а внизу, вблизи стены дома, на короткой трубе потребуется изготовить переходник. Переходник должен окружить окна и создать закрытое пространство вокруг них для перемещения потока от дымососа в дополнительную трубу. Эта труба может быть закреплена вдоль стены дома и иметь необходимую длину.
Конструкция и принцип действия
Вытяжной дымосос для котла заводского изготовления включает следующие элементы (устройство показано на схеме, позиции совпадают с пунктами):
- Металлическая жаростойкая крыльчатка с лопатками, загнутыми под 90° относительно рабочего колеса.
- Крепежная плита.
- Электродвигатель малой производительности (20…50 Вт).
- Разъем питающего кабеля.
- Пульт с органами управления и контроля.
- Колба и капиллярная трубка температурного датчика, соединенного с аварийным термостатом.
- Сетевой провод с вилкой.
Агрегат крепится к специальному коробу, расположенному на задней панели бытового ТТ-котла рядом с патрубком дымохода. Колба датчика температуры вставляется в погружную гильзу водяной рубашки, пульт размещается отдельно.
Принцип работы дымососа заключается в принудительном отводе высокотемпературных газов из жаротрубного теплообменника котла в дымоход. Алгоритм выглядит так:
- Топливник заполняется дровами, производится розжиг.
- Загрузочная дверца запирается, поддувальная – открывается. Вентилятор включается клавишей на пульте, затем настраивается производительность.
- Когда отопительная установка и дымовая труба прогреется, скорость крыльчатки вручную снижается до минимума. Если теплогенератору хватает естественной тяги, дымосос рекомендуется отключить.
- При нагреве теплоносителя до критической температуры 100 °С и более по команде датчика срабатывает аварийный термостат, отключающий вентилятор автоматически.
Схема работы котлового дымососа
Большая или малая производительность тягового вентилятора выставляется индивидуально в зависимости от качества твердого топлива, режима горения и степени прогрева дымохода. Главное, — избежать скапливания и просачивания дыма в помещение.
Перебарщивать с оборотами тоже нельзя – львиная доля теплоты уйдет в трубу. Перед открыванием дверцы и дозагрузкой скорость вращения лучше увеличить до максимума.
Готовый вентиляторный блок известного российского бренда Zota монтируется на дровяные отопители с задним выходом газов
Особенности выбора
К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.
- дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
- для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
- дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.
Выбирать дымосос нужно в зависимости от котельного оборудования
Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.
Какие модели бывают и сколько стоят?
Стоимость дымососа зависит от того, какую именно модель вы собираетесь заказывать и с какими параметрами (стандарт, термостойкий). Для наглядности можно продемонстрировать стоимость нескольких популярных моделей.
- модель BAHCIVAN BRCF-M 315 (мощностью 550 Вт, расходует 1800 м 3 воздуха в час) – стоимость 14000 рублей;
- модель Спутник-555 (мощностью до 105 кВт, производительность около 550 м 3 в час) – стоимость 12000 рублей;
- модель Elicent Tirafumo (производительность около 850 м 3 в час) – стоимость 30000 рублей;
- модель Вентс КАМ КФК 150 (производительность около 520 м 3 в час) – стоимость 19000 рублей;
- модель Вентс КАМ 140 (производительность около 480 м 3 в час) – стоимость 11500 рублей.
Принцип работы
Пеллеты могут поступать в топку при помощи насыпной системы, которая устанавливается на энергонезависимом оборудовании. Такая конструкция характерна для бытовых котлов с минимальной мощностью, подающих гранулы автоматически.
- обеспечения горелки твердым топливом,
- поддержания заданного режима горения.
Стандартный бытовой котел с автоматической подачей гранул работает по схеме двойного сжигания топлива и газа внутри топки. Вкратце принцип действия таков:
- Пеллеты подаются в камеру первичного нагрева.
- Происходит воспламенение горючего.
- Повышается температура ТЭНа, вследствие чего гранулы выделяют горючий газ.
- Топочный газ попадает в камеру дожигания (вторичного розжига), где расположены факельная, каминная или объемная пеллетная горелка.
- В эту же камеру вторичного горения поступают пеллеты.
Здесь твердое топливо подвергается прямому воздействию огня, вследствие чего полностью сгорает.
Дефлекторы для вытяжки
Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.
Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.
- Дефлектор Вольперта.
- Дефлектор Григоровича.
- Круглый или шаровидный дефлектор.
Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*
К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.
