Варианты изготовления
Сегодня известны два варианта изготовления печи Булерьян, основанных на том из каких материалов они исполнены: из профильных и изогнутых труб или из газового баллона. Каждый вид системы имеет свой КПД и различается по сложности реализации:
- Из профильной трубы. Система Булерьян из профильной трубы – это простая конструкция, обеспечивающее эффективное отопление небольших помещений: гаража, теплицы, сарая или небольшого спортзала. Несложная в изготовлении печь, может быть сделана любым сварщиком из подручных материалов.
- Из газового баллона. Благодаря тому, что практически в каждом частном дворе есть старый газовый баллон, данный тип печи изготавливается довольно часто. Отличное решение для дачного домика или гаража, а благодаря форме баллона, появляется возможность реализовать интересные дизайнерские идеи.
Печка Булерьян своими руками изготавливается просто, не важно какой её тип вы решили сделать самостоятельно. Выбор зависит от возможностей мастера, наличия материала и умений хозяина
Достоинства печи Bullerjan
- характеризуется простотой монтажа;
- требует минимального времени на то, чтобы полностью обогреть помещение;
- функционирует на любом виде твердого топлива;
- работает в автономном режиме;
- отдает тепло равномерно;
- отличается экономичностью и простотой эксплуатации;
- требует для работы минимального расхода используемого топлива;
- рассчитана на обогрев помещений различных объемов – от 100 до 1000 куб. м;
- предоставляет возможность контроля за процессом горения, что позволяет добиться высоких значений КПД;
- подходит для использования в помещениях любого типа;
- обеспечивает эффективное отопление на одной закладке горючего в течение 12 часов.
Качества печи Бренеран
Фото печи Бренеран
Печи фирмы Бренеран удобны и подходят для отопления, как домов, так и бань. Обогревать можно даже большие промышленные или складские помещения. Главное учитывать мощность при обогреве. Как и у всех печей, у печей Бренеран, есть как плюсы, так и недостатки, однако нужно рассмотреть все качества присущие им:
- Высокий эффект и экономия.
- Автономное использование, независимое от газа или нефти.
- Одинаковое функционирование на всех видах твердого топлива.
- Распределение выделяемого тепла по площади всего помещение равномерно.
- Удобный размер и не затруднительное обслуживание.
- 80% КПД с возможностью регулировки.
Одной закладки твердотопливной печи Бренеран хватает на 12 часов. Недостатком является тот факт, что у неё открытая камера сгорания и для сжигания топлива необходимо большое количество кислорода, который берется из помещения и заметно осушает воздух. Так же в трубах оседает конденсат, который образуется в результате остывания при медленном тлении твердого топлива.
Можно ли ставить булерьян в жилом доме?
Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.
Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.
Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.
Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:
Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.
Размер бани
Для такой печки баня должна быть не менее 7-10 квадратных метров по площади и не менее 2-3 метров в высоту. Такие габаритные особенности – отличительная характерная особенность настоящей русской бани или сауны
Важно соблюдать установленные пропорции предварительно, еще на этапе возведения самой конструкции бани
Размер бани должен оптимально сочетаться с конструкционными особенностями печки. Например, при закрытой конструкции бани вам не потребуется значительного пространства для установки и монтажа деталей, в то время как напротив, открытая баня с обзором нагревающихся камней потребует намного большего размера для установки, потому что камни будут нагреваться и выделять жар и тепло.
Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем
Для русской бани средних размеров подойдет печь с расходом топлива до 28 кВт в час. Энергетический баланс можно поддерживать в режиме нон-стоп в течение всего дня.
Изготовление печи своими руками. Пошаговая инструкция
Первый вариант. Классическая конструкция
Подготовительные работы
На начальном этапе готовятся листы металла, и нарезается необходимое количество заготовок труб в соответствии с чертежом. Затем производится придание им необходимой формы при помощи трубогиба. Важным условием при этом является соблюдение радиуса изгиба на всех трубных заготовках.

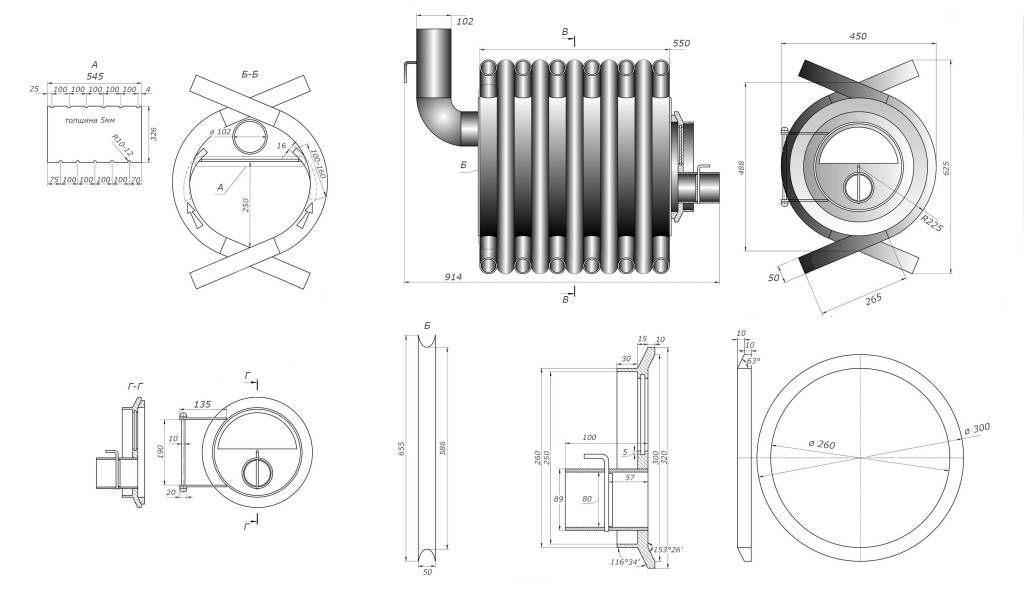

Чертеж
Придав вертикальное положение заготовкам труб, необходимо зафиксировать их сваркой в нескольких точках — прихватках. Затем устанавливается заготовка, представляющая деталь верхней части топливника и проваривается по контуру. В результате получается каркас изделия. В ходе сварочных работ следует соблюдать перекосы и смещения элементов каркаса.
Основной ход работ
Для монтажа конвекционных труб следует приварить патрубки. Необходимо далее сделать надрез внутри каркаса и завести инжекционные трубки. Завершив эти действия, следует произвести герметичное заваривание этого отверстия.
Детали, выполненные из стального листа, представляют части каркаса, причем их количество должно находиться в соответствии с числом конвекционных труб. Заготовку следует приложить к трубе и прихватить в нескольких точках сваркой.
Печка булерьян
В качестве дымохода используется толстостенная труба с диаметром 100 мм. Задняя стенка устанавливается на свое место и точечно прихватывается. Дымоход совмещают с отверстием, предназначенным для отвода газов, и приваривают.
После этого монтируется передняя стенка, к которой необходимо приварить кольцо для сопряжения с дверцей печи.
В результате сборочных работ получается заготовка изделия, собранная наполовину. Ее необходимо проверить на устойчивость и, в случае необходимости, произвести мероприятия по корректировке. Убедившись в качественной черновой сборке конструкции, производится тщательная обварка конструкции.
Установка передней дверцы
Наиболее ответственным и достаточно сложным этапом является монтаж передней дверцы. Сложность работы связана с необходимостью абсолютно герметичного прилегания к лицевой стенке аппарата. Нарушение этого условия приведет к сбою работы печи и снижению ее эффективности. Для создания заготовки потребуется лист толстого металла, вырезанный в виде круга. В ее нижней части размещают трубу, оборудованной заслонкой. Дверцу необходимо навесить на петли, а после этого приварить устройство запирания.

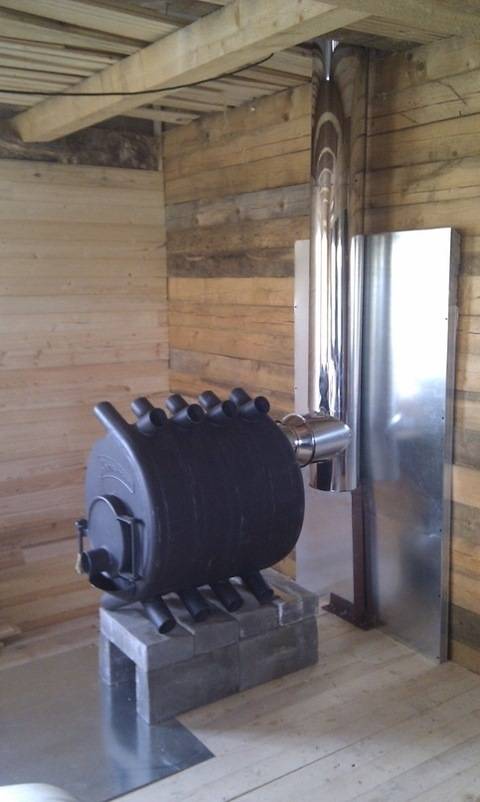

Печка в доме
Для увеличения герметичности вырезается отверстие круглой формы, и приваривают к нему кольцо. На дверце фиксируют сваркой два кольца с несколько другим диаметром. Их следует уплотнить при помощи асбестовой прокладкой.
В завершении все швы зачищаются и шлифуются.
Второй вариант
Конструкция в этом случае имеет только некоторое сходство с оригинальной. В ней подобие ограничивается наличием камер, расположенных так же, как и в печи Булерьян, и присутствием труб. Для создания корпуса устройства применяется бочка с толстыми стенками, к которой привариваются трубы, изогнутые в соответствии с радиусом бочки.
Основа для печки
В результате получается конструкция, в которой трубы соприкасаются с топкой на небольшой площади. В случае неплотного прилегания труб, их установка теряет всякий смысл. Дальнейшая технология сборки аналогична описанной выше.
Такая конструкция существенно упрощает сборку печи. Однако целесообразность ее создания находится под сомнением. Это связано с тем, что КПД этого устройства будет незначительно выше, чем у традиционной буржуйки, а скорость прогрева помещения не может сравниться с классическим вариантом печи Булерьян.
Передача тепла печи из бочки будет осуществляться от разогретого корпуса посредством жесткого излучения, а не конвекцией.
Как работает печь
Конвекционная отопительная печь Бренеран предназначена для быстрого нагрева жилых и промышленных помещений. Эффективность оборудования достигается благодаря конструкционным особенностям и используемому принципу работы.
- Печка работает в двух режимах: обычного горения и газогенерации или пиролиза. При достижении определенной температуры, любое твердое топливо начинает выделять большое количество углекислого газа. В конструкции печи присутствует две камеры сгорания. Первая предназначена для сжигания дров, вторая для дожига газа, выделяемого в процессе пиролиза. В результате, КПД котла увеличивается, по сравнению с обычными дровяными печами.
- Нагрев осуществляется посредством конвекции воздуха. В помещении постоянно циркулируют воздушные массы. Холодный воздух опускается вниз, а нагретый поднимается вверх. Металлические газогенераторные печи Бренеран используют принцип воздушного отопления помещения. В конструкцию оборудования вмонтированы конвекционные трубы. На две трети каналы погружены в топочную камеру, что и объясняет высокую теплоотдачу конструкции. Тепло начинает поступать в помещение сразу после растопки. Пропускная способность печных конвекционных труб не менее 4,5 м³/мин.
Еще одним отличием модели Бренеран, влияющим на ее эксплуатацию, является оптимально подобранная толщина стали, увеличенная по сравнению с оригинальной конструкцией. Выбранная сталь увеличила срок эксплуатации изделия. Производитель Бренерана предоставляет заводскую гарантию, действующую в течение 2.5 лет.
Работа подобной конструкции печи основана на классических законах физики, которые гласят, что более нагретые газы стремятся вверх. Поэтому сбоку печи расположены своеобразные разгонные сопла, выполненные в виде отрезков труб, которые не сильно выступают за внешние габариты печей Бренеран и не делает ее более массивной.
Разработанная технология производства печи и специальная конфигурация топки, вместе с трубопроводами подачи воздуха и вывода уходящих газов позволяет печи работать в двух режимах: (См. также: Печь медленного горения своими руками)
- разжигания;
- горения с использованием повторной газификации.
В режиме разжигания печи полностью открываются задвижки подачи воздуха и уходящих газов. На протяжении всего времени начального прогрева (10-20 минут) печи в ней удерживается высокая температура, и осуществляется максимальный проход воздуха. В этом режиме КПД печи не превышает 35-50%.
Печь переходит в режим повторного газообразования и ее КПД вырастает до 80%
При таком режиме работы важно правильно выставить проход уходящих газов, чтобы их не переохладить, иначе в трубе дымохода будет повышенное образование осадков продуктов сгорания. В принципе это не критично и кроме неприятного запаха и необходимости чаще чистить дымоход к никаким отрицательным эффектам не приведет
Предлагаем ознакомиться Баня по-черному: история, польза и вред
Рабочий режим печи крайне экономичен и при правильном подборе соотношения открытия входной и выходной задвижки можно добиться того что закладку топлива необходимо будет производить только раз в 12 часов, а золы на выходе практически не будет оставаться – она все будет пережжена. (См. также: Угольная печь своими руками)
Установка дымохода на печь «Бренеран»
Изготавливаются дымоходы для таких печей из разных материалов (кирпич, металл, керамика, сэндвич трубы). Конструкция дымохода не должна иметь горизонтальных участков, превышающих 1м, как правило для таких печей используют коаксиальный дымоход. В зависимости от моделей печей, минимальная высота дымохода варьируется от 4м до 6м. Металлические трубы дополнительно утепляются негорючим герметиком для предотвращения остывания дыма в трубе. Это решает проблему образования конденсата в дымоходе, из-за которого на внутренних стенках накапливается сажа и смол. Дымоход для печи «Бренеран» может монтироваться вертикально в крышу либо через боковую стену.
Основные недостатки
Если вы решили установить печь «Булерьян» в гараже, отзывы о ней специалисты рекомендуют прочесть. Среди них следует выделить способность оборудования работать исключительно за счёт дров. Нельзя не упомянуть еще и о том, что большой объём генераторных газов так и не сгорает, вылетая в дымоходную трубу.
Дрова сгорают не полностью, печь при этом коптит, а копоть уходит в трубу дымохода. Это влечет необходимость выведения трубы на 3 м от высоты печи. Всё это дополнительные расходы, к которым необходимо добавить тот факт, что труба нуждается в теплоизоляции. При этом не имеет значения, выполнена конструкция из металла или кирпича.
Отзывы о печи длительного горения «Булерьян» говорят еще и о том, что в дымоходе в процессе эксплуатации накапливается конденсат из воды, сажи и дегтя. Это происходит по той причине, что топливо прогорает не полностью. Труба коксуется, а во время растопки образуется неприятный запах, что особенно актуально после длительного простоя.
Потребители выделяют еще один минус, который выражен в том, что на раскаленном металле конструкции горит пыль. Атмосферу помещений это не улучшает. К таким последствиям приводит принцип работы отопительного устройства: конструкция рассчитана на теплоотдачу с поверхности. На одной закладке долгое горение и максимальную теплоотдачу обеспечить не так просто. Для этого вам придётся овладеть навыками регулировки заслонки. Отзывы о печи для дачи «Булерьян» говорят о том, что горение методом тления вызывает множество побочных эффектов.
Особенности
Печь бренеран изобретена канадскими инженерами, которые за основу взяли чертежи конвекционно-трубного котла медленного горения.
Булерьян – устройство отечественного производства.
Строение
Это цельносварная конструкция, выполненная из стали. По бокам она опоясана большим количеством труб. У нее топка с широкой герметичной дверкой, снабженная поддувалом, выполненным в виде патрубка с заслонкой поворотного типа (дросселем). Именно с его помощью регулируется мощность прибора отопления, контролируется процесс выделения тепловой энергии, устанавливается необходимая температура.
Устройство некоторых моделей булерьян снабжено градированной шкалой и ограничителем. Если необходимо прекратить работу прибора или остановить тягу, то дроссель перекрывают. Ниже приведены чертежи печи.
В нижней части топки находится стальной под или чугунная решетка, в верху конструкции – горизонтальная перегородка с отверстиями, не достигающая передней стенки примерно на ¼ длины топочного устройства. Воздух для дожигания забирается оттуда.
Верхнее пространство, изолированное при помощи перегородки, — это камера дожигания при функционировании в режиме тления. Идущие оттуда газы уходят в горизонтальный отрезок дымохода, называемы «боров», его длина – 0,8-1 м.
Режим горения в печке бренеран переключается с помощью дымового дросселя (шибера).
Котлы имеют дымоход с диаметром, равным размеру поддувального патрубка. В заслонке дымового дросселя вырезана 1/4 часть. Такое устройство не дает прекращаться тяге, угар в любом случае выйдет в трубу.
Над дымовым дросселем располагается экономайзер. Это вертикальный участок дымохода, хорошо изолированный асбестом. Он предназначен для догорания дымовых газов. Вспыхнув, они пытаются расшириться, что способствует образованию газовой пробки. Процесс горения уменьшается, остывающая пробка, в конце концов, исчезает, горение увеличивается.
Мнения покупателей
«На даче бываю не очень часто, а потому не стал платить за подключение к газопроводу, решил купить дровяную печку Бренеран, о чем не жалею. Недорогая и достаточно мощная для небольшой площади (у меня около 60 м2). Привезли, установили быстро, пришлось, правда, немного повозиться с дымоходом. После первого включения печи, как и писали в отзывах, в комнате появился неприятный запах, но позже таких проблем не было. Теперь, приехав перед выходными в холодный дом, разжигаю и меньше часа уходит на прогрев. Дальше перевожу его на режим газификации и два раза в сутки подкладываю дрова».
Владимир, Ярославль.
«Жить в экологичном деревянном доме и топить газом нелогично. Мы с мужем, прочитав отзывы о печи Аква Бренеран, купили модель АОТ-16, к которой заказали кожух. Получилось довольно стильно и оригинально. Легко подключили к трубам водяного отопления, закладки топлива хватает на 6–7 часов. Устраивает, что бросать в печь можно практически все, муж даже поломанную мебель использовал. Главное, чтобы древесина была сухая, а то конденсат прямо льется по дымоходу. Пришлось подкладывать баночку. Считаю недостатком, что в конструкции Бренерана сразу не предусмотрена емкость для сбора влаги».
Людмила, Смоленск.
«Люблю париться, баньку построил и поставил каменку. По отзывам она наиболее соответствовала моим пожеланиям, а цены на банные печи фирмы Бренеран оказались вполне доступными. Компактные размеры позволили установить ее в углу. На мои 6,5 м2 площади хватает одной полной закладки, чтобы без спеха попариться. Температуру нагоняет до 100 ºС достаточно быстро — чуть больше чем за час. Пользуюсь почти 2 года. За все время проблем не было».
Олег Михайлов, Белгород.
«В сарайчике устроил мастерскую, заказов прилично, потому прошлым летом решил поставить печь, чтобы и зимой было комфортно работать. Купил компактную Бренеран за 9 000 рублей. Пришлось со всех сторон обложить ее железными листами, так как работаю с деревом и боюсь пожара. В первое время собиралось много сажи в дымоходе, приходилось чуть ли не каждую неделю чистить трубу. Когда начал вбрасывать сухие дрова, стало значительно лучше. Пробовал жечь опилки. Горят хорошо, но расходуются слишком быстро».
Александр Белинский, Саратов.
«Дымоход для Бренерана делал согласно инструкции к печи, благо, в ней подробно указаны и диаметры труб, и желательные размеры. Еще осенью обкатал, функционировала без сбоев. При самостоятельном монтаже лучше сделать дымоход немного выше: у меня при определенном направлении ветра пропадает тяга в печи и появляется дым. Когда потеплеет, придется удлинить. К тому же, по трубе временами течет черный конденсат с неприятным запахом, по отзывам специалистов, это связано с недостаточной теплоизоляцией труб. Зато все деревянные отходы от моего производства пошли в дело. В общем, как для дома, не знаю, а для подсобки печь что надо».
Игорь, Москва.
«Приобрел Бренеран с водяным контуром в 2013 г. На третьем сезоне использования начались проблемы, а именно — он начал течь изнутри. Сперва один отвод пришлось вскрывать, т.к течь была внутри топки, потом с другой стороны такая же проблема. Не понятно только, как трубы могли прогореть, если в них вода. Но металл истончился в одних и тех же местах на разных трубах? срок эксплуатации очень маленький».
Александр, Санкт-Петербург.
Модельный ряд
Изготовителем предлагается оборудование нескольких направлений, отличающееся конструктивными особенностями, но использующее общий принцип дополнительной конвекции, позволяющий, по отзывам владельцев, сэкономить до 50 % дров:
1. Газогенераторные печи — это базовый вариант продукции Бренеран. Выпускаются как простые, так и с варочной плитой, дополнительно предоставляющие возможность приготовления пищи.
2. Оборудование для бани может применяться как в режиме сауны, так и для создания влажного пара. Отличается наличием отсека, в который укладываются специальные камни, массой от 100 до 160 кг, а технические характеристики печей для бани Бренеран предусматривают использование в парной, объемом от 15 до 25 м3. Модели выпускаются как в обычном металлическом корпусе, так и в решетке или облицовке.
3. Для водяного отопления предлагаются печи Аква или Акватэн, обеспечивающие обогрев за счет циркуляции нагретого теплоносителя. Бренеран подключается к содержащим его трубам, вода нагревается между двойными стенками печи и подается в радиаторы.
4. Камины работают на твердом сухом топливе, имеют стильный дизайн и могут устанавливаться в коттеджах или квартирах.
https://youtube.com/watch?v=CW3h3NpJwRk
Устройство булерьяна с водяным контуром
Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.
Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.
Пример булерьяна с водяным контуром
Устройство булерьяна с водяным контуром
Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.
Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.
Пример булерьяна с водяным контуром
Принцип действия
Общий принцип работы печи:
- на конвекционные трубы ставится коллектор для подключения обратки и подачи;
- во время нагрева создается давление, жидкость может подниматься на высоту до восьми метров без использования насоса;
- при создании давления теплоноситель поступает радиаторам отдельных помещений (для естественной циркуляции используется небольшой уклон труб);
- от радиаторов остывшая вода поступает к котлу для нагрева.
Принцип работы булерьяна с водяным конутром
Преимущества и недостатки
Булерьян отличается такими преимуществами:
- для обогрева используются стандартные радиаторы;
- печка может эксплуатироваться для зданий без подвалов;
- доступно подключение к любой отопительной системе;
- конструкция собирается из жаростойкой стали, выдерживающей негативные факторы эксплуатации;
- монтаж конструкции быстрый, не требует специальных знаний.
Из минусов необходимо отметить строгие требования к обустройству дымохода и невозможность эксплуатации конструкции без водяной рубашки
Характеристики и критерии выбора
Характеристики, в первую очередь, определяются параметрами помещения, где его собираются установить.
Для изготовления, используют в основном сталь и чугун. Булерьяны, сделанные из чугуна обладают большой надежностью и долговечностью. В то же время, они более массивные, и их затруднительно использовать в помещениях малого объема. Стальные нагреватели хорошо подходят для малых помещений, но при этом, КПД у них меньше по сравнению с чугунными.
Второй важный параметр – это количество водяных контуров отопительной системы. Система с одним контуром рассчитана только на обогрев помещений. Двухконтурная система кроме отопления греет воду для бытовых нужд.
Третий параметр – это производитель твердотопливного котла. В данном выборе, можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.
Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материала стен и перекрытий, высоты дымохода.
Эксплуатационные моменты
При запуске агрегата «Бренеран» нужно слегка приоткрыть поддувало и осторожно сжечь в топке небольшое количество бумаги или щепы. После разгорания пламени можно добавлять дрова
До установления в парилке необходимой температуры печь будет работать непрерывно. Буквально за 45 минут помещение разогреется до 100 °С. Затем можно прикрыть все отверстия, через которые в топку попадает кислород. При этом уменьшается интенсивность горения пламени в устройстве для сжигания топлива, но печь уже настолько разогрета, что исходящий от нее жар нагревает воду и камни. При достаточном нагреве булыжников парилка получает высокую температуру, которая может продержаться до двух часов.
