Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.
Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:
В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:
- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Подключение трехфазного счетчика через трансформатор
Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.
Схема с 10 проводами
Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.
Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:
- Л1 – для ввода фазного провода (А, В или С);
- Л2 – для выхода фазного провода;
- И1 – для входа токоизмерительной обмотки;
- И2 – для вывода токоизмерительной обмотки.
У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):
- К1 – ввод фазной линии А;
- К2 – ввод токоизмерительной обмотки силовой линии А;
- К3 — вывод фазы А к потребителям;
- К4 – ввод фазной линии В;
- К5 – ввод токоизмерительной обмотки силовой линии В;
- К6 — вывод фазы В к потребителям;
- К7 – ввод фазной линии С;
- К8 – ввод токоизмерительной обмотки силовой линии С;
- К9 — вывод фазы С к потребителям;
- К10 – ввод нулевого провода;
- К11 – вывод нулевого провода.
Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.
Схема звездой
Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.
Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.
Схема с объединенными цепями напряжения и тока (с семью проводами)
Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.
Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.
Установка счетчика через испытательные блоки
Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:
- Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
- Подсоединения эталонного электросчетчика без отключения нагрузки;
- Замены электросчетчика при отключении цепей только в испытательной коробке.
Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).
Полукосвенный метод
Счетчик прямого включения ограничен по техническим характеристикам и функциям, поэтому иногда выбираются модели для установки с трансформаторами тока. Схема того, как подключается счетчик через трансформаторы тока, указывается на корпусе и в технической документации прибора.
Принцип основан на том, что токовые цепи подключаются через трансформаторы тока, цепи напряжения — сразу к сети 0,4 кВт. Любая схема включения рассматривается слева направо.
Этапы установки
Установка с трансформаторами обычно выбирается для предприятий или бытовых помещений, где используется мощное электрооборудование.
Установка счетчика с трансформаторами тока проводится по следующим этапам:
- Откручивание крепежных винтов до необходимого пространства для ввода проводов в зажим клеммы.
- Провод очищается от изоляционного слоя на высоту 25 миллиметров, без перекосов вставляется в отверстие на счётчике (не допускается попадание в зажим участка провода с изоляцией).
- Сперва закручивается верхний винт, затем нижний. Легким подергиванием провода вниз убеждаются в его надежной фиксации. Через 10 минут снова нужно проверить провод, так как медь имеет свойство растягиваться. При необходимости следует закрепить контур надежнее.
- Идентично подсоединяются остальные провода.
- Клеммы закрываются крышкой.
При общей нагрузке по току свыше 100 Ампер, актуально подключение трехфазного счетчика через трансформаторы тока.
Сборка через трансформаторы
Схема подключения через трансформаторы тока бывает косвенная и полукосвенная.
Подключение трансформаторов тока не применимо для моделей прямого включения. Как правило, схема подключения присутствует на самом приборе, а также в прилагаемой инструкции.
Трехфазный счетчик электроэнергии соединяется с трансформаторами в соответствии с маркировкой.
Л1 — питание от автомата (вход). Л2 — выход на потребителя. И1 — ввод, подключаемый на клеммы 1, 3, 5. И2 — выход, подключаемый на 2, 4, 6 клеммы.
Для соединений под болт, на провода можно использовать наконечники НКИ.
Пример подключения
Перед счетчиком и трансформаторами устанавливается автоматическое устройство, защищающее от коротких замыканий и блокирующее сеть при превышении максимальных нагрузок. Трехфазная сеть балансирует пофазное распределение нагрузки. Каждая фаза обеспечивается автовыключением.
Подведение начинается с левой стороны. На вводном автомате 3 фазы: A, B, C. Трансформаторы условно разделяют на соответствующие фазы. Цвета проводов выбираются в соответствии ГОСТу. В схематехнике маркируются для наглядности цветными стикерами.
Схема подразумевает подключение проводов к клеммам 3 фазного счетчика через трансформаторы с дальнейшим их выводом на потребителя.
Выходящий провод из А-вводного автомата подсоединяется к шине Л1 первого трансформатора. Провод с той же маркировкой отводится от И1 трансформатора к первой клемме. От второй клеммы провод подсоединяется к И2 первого трансформатора. Седьмая клемма в этом случае — для заземления. От болта напряжения трансформатора провод отводится на соответствующую клемму. На приведенных фото эти 3 клеммы в верхнем ряду.
Аналогичная схема подключения трансформаторов применима для каждого из них.
Схематичная инструкция всегда указывается на самом приборе.
Расположение клемм на приборах Энергомера несколько отличается:
Начиная слева, каждые три клеммы, следующие по порядку, составляют одну фазу. К 1, 4, 7 клеммам, контуры подсоединяются от И1 трансформатора. К 3, 6, 9 — от И2. 2, 5, 8 — подключение цепи напряжения. 10 или 11 (Энергомера предлагает 10 и 11 клемм) — нулевой проводник (может быть любой из двух).
Принцип звезды
Подобная схема подключения трехфазного счетчика через трансформаторы тока, дает возможность использовать меньше проводов. Особенность «звезды» — объединение выводов И2 всех трансформаторов в узел, выводимый на нулевой проводник.
Минус такой схемы — затрудненность проверки для служб.
Схемы подключения трансформаторов
От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:
- Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
- При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);
Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик
Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик.
Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).
Принципиальная схема включения
Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:
- Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
- Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
- Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.
Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.
Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора
К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.
На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:
- К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
- Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
- Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
- Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.
Аналогичным образом подключаются все оставшиеся фазы.
Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).
Образование полной звезды
Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.
Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).
Установка счетчика электроэнергии в квартире: стоимость работ
Обычно установка счетчика на электричество не вызывает особых трудностей и ее вполне можно выполнить самостоятельно. Что касается профессионального подключения, то ценовая политика довольно разнообразная. На цену установки счетчика электроэнергии в квартире влияют такие характеристики, как тип прибора и его технические параметры.
Перед тем как заменить счетчик, специалист должен выполнить подготовительные работы
Чтобы ориентироваться, сколько стоит установка электросчетчика, необходимо учитывать следующие критерии:
- модификацию устройства;
- тип электросети;
- особенности условий подключения;
- необходимость дополнительных работ;
- количество подключаемых приборов.
Прежде чем заменить счетчик, мастер должен выполнить подготовительные работы.
На стоимость установки счетчика влияет количество подключаемых приборов
Как подключить электрический счетчик самостоятельно: порядок действий
Механизм установки или замены электрического прибора для подсчета использованной электроэнергии отличается от других видов монтажных работ в первую очередь наличием обязательных юридических процедур. Такие же требования необходимо выполнять и в случае установки счетчика электроэнергии в частном доме.
Весь процесс можно разделить на следующие этапы:
- Требуется получить разрешение от поставщика электроэнергии на установку или замену устройства.
- Если нужно, то выполняется проверка аппарата.
- В случае замены прибора работник компании-поставщика должен снять показания со старого счетчика и создать акт снятия пломбы.
- Отключение и снятие старого прибора. Перед началом работ обязательно необходимо с помощью специальных приборов убедиться в отсутствии напряжения.
- Непосредственно установка или замена аппарата.
- Завершительный этап. Энергоснабжающая компания составляет акт ввода нового устройства в работу, устанавливает необходимые пломбы. В акте должны быть зафиксированы показания нового счетчика на момент монтажа, а также указан регистрационный номер пломбы.
Счетчик для учета потребленной электроэнергии необходимо устанавливать исключительно в специально предназначенных для этого местах. Не допускается монтаж прибора непосредственно на легковоспламеняющихся поверхностях, в том числе деревянных.

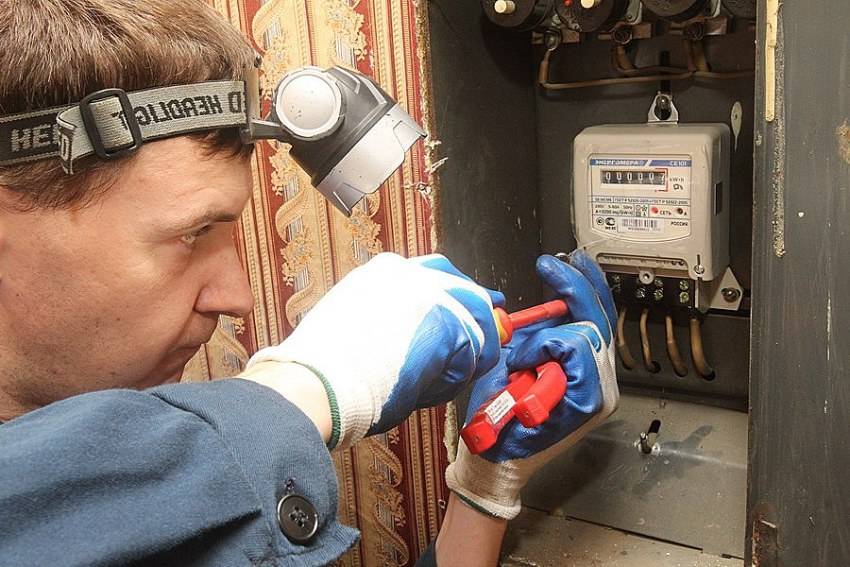

Чтобы установить новый счетчик, нужно отключить и снять старый прибор
Установка аппарата в плане подсоединения проводов значительных трудностей не представляет. Схему подключения легко найти в сети, а также она есть в паспорте нового прибора. Допустить ошибку в порядке соединения приборов сложно, но нужно быть предельно внимательными и строго следовать предоставленной схеме.
При установке прибора необходимо осторожно обращаться с пломбами на аппарате. Их обычно две: пломба, установленная на заводе-изготовителе, и пломба организации, проверяющей прибор
Повреждение любой из них приводит к очень серьезным последствиям, вплоть до выставления счета за электроэнергию по самому высокому тарифу или взыскания максимально возможного штрафа.
Учет потребленной электроэнергии в последнее время играет важную роль, так как позволяет значительно упростить взаимосвязь между потребителем и компанией-поставщиком. Правильным образом установленный счетчик учета – это надежный аппарат, который способен бесперебойно работать на протяжении длительного периода времени.
Для замены счетчика лучше воспользоваться услугами специалиста
Кроме того, установка электросчетчика на территории Российской Федерации – процедура довольно востребованная. Это связано с большим количеством объектов, которые потребляют электроэнергию. Данное мероприятие требует вызова специалиста. Однако с учетом того, сколько стоит установка счетчика электроэнергии, большое количество людей устанавливают прибор самостоятельно. В этом случае необходимо придерживаться техники безопасности и строго следовать схеме подключения прибора, а также следует детально изучить инструкцию о том, как установить электросчетчик в квартире.
Типовая схема ввода однофазной сети
Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:
- Нет ввода для организации заземления.
- Не предусмотрен входной автомат перед счетчиком.
- Отсутствует размыкающий рубильник.
- Не предусматривается разветвление контуров.
- Наличие и тип защитного устройства.

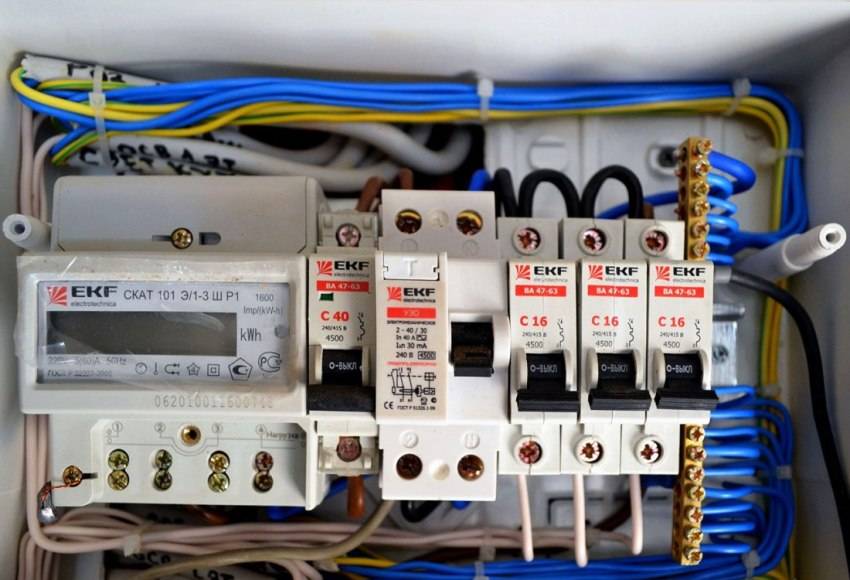

Подключение электросчётчика по схеме
Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.
Организационные мероприятия
Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.
Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.
В заявлении указывается:
- Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
- Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
- Точный адрес и контактные телефоны заявителя.
После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем электросетевой компании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:
Также в акте указывается обязательно:
- тип и номер счетчика;
- начальные показания;
- номер установленной пломбы.
С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.
Подготовительные работы
Перед началом подключения обязательно подготовьте место установки, все необходимые инструменты и материалы. Так как от этого напрямую зависит удобство проведения работ, надежность крепления и конечный результат. Из инструментов и материалов вам могут пригодиться:
- Мультиметр или индикаторная отвертка;
- Перфоратор, набор дюбелей;
- Кусачки, плоскогубцы, набор отверток;
- Клещи для удаления изоляции или канцелярский нож;
- Линейка, рулетка, строительный уровень;
- Соединительные провода подходящего сечения и длины;
- Паяльник, гильзы или самозатяжные клеммы, термоусадочные трубки;
- Модульное защитное оборудование (автоматические выключатели, УДТ, УЗИП, реле контроля напряжения и прочие);
- Электрический щит или кожух для прибора учета.
Если установка и подключение электросчетчика производится в старый щит, обязательно проверьте соответствие старого крепления новому прибору учета. Если выяснится, что способ монтажа не подходит, подготовьте новую DIN рейку или дюбеля. В случае ввода в работу нового объекта с установкой щита или кожуха, их необходимо смонтировать на этапе подготовки. Для этого:
- Снимите верхнюю крышку, как правило, для этого достаточно открутить винты;
- Установите кожух на стену или в другое место, предусмотренное проектом;
- Для монтажа кожуха можно использовать дюбель или другой элемент, в зависимости от материала монтажной поверхности.
Следует отметить, что в проектной документации место установки может определяться как внутри помещения, так и снаружи – на фасаде здания или на отдельно установленной опоре. Для каждого из вариантов производится свой перечень подготовительных работ.
Установка электросчетчика внутри помещения.
Перед подключением прибора учета обязательно осуществляется ввод питающего кабеля в помещение, освобождается пространство. Место установки выбирается таким образом, чтобы доступ к электросчетчику не загромождали стены, элементы интерьера, мебель и т.д. Не стоит монтировать за дверью, непосредственно в проходе или местах постоянного перемещения людей, избегайте углов и поверхностей, которые подвергаются воздействию сырости.
Установка электросчетчика на фасаде здания.
Питающий кабель подводится к электросчетчику сплошным спуском через штыревые изоляторы. При подключении на фасаде здания, желательно избегать мест интенсивного воздействия солнечных лучей, атмосферных осадков и т.д. В случае если стена имеет мягкую отделку, для прибора учета сооружается специальный каркас. Ввод линии внутрь помещения выполняется у потолка, чтобы снизить вероятность поражения электротоком при повреждении изоляции.
Особенности подключения
Как работает и как выбрать трансформатор тока
При более внимательном рассмотрении схемы подключения 3 фазного счетчика через трансформатор обнаруживается, что она предполагает обязательное соблюдение полярности включения обеих обмоток
Перед тем, как подключить его посредством ТТ, важно обратить внимание на следующие детали:. На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);
На первичной катушке имеются три пары входных клемм, один из контактов которых предназначен для подсоединения соответствующего фазного провода и обозначается литерой «Л1» (от второго контакта, помечаемого как «Л2» провод идёт непосредственно к 3х фазной нагрузке);
Порядок подключения к клеммам
- На катушке измерения также имеются клеммы, обозначаемые как «И1» и «И2», соответственно, к которым в параллель подключается обмотка фазного счётчика;
- Сечение подключаемого к клеммам первичной обмотки кабеля выбирается исходя из значения тока в нагрузке;
- Во вторичных цепях должен применяться проводник с рабочим сечением не ниже 2,5 мм² (он идёт непосредственно к счетчику).
Дополнительная информация. Специалисты советуют организовывать подключение 3-х фазного ТТ особыми маркированными по цвету проводами, на концах которых нанесено обозначение.
Кроме того, очень часто подсоединение к счётчику вторичной обмотки организуется посредством промежуточного клеммника, на котором ставится специальная пломба.
Отметим также, что наличие дополнительных контактов обеспечивает простоту замены и обслуживания 3-х фазного счётного прибора. При его применении энергию от потребителей во время ремонтных манипуляций можно не отключать.
