Как утеплить трубы водопровода на улице в частном доме или на даче

Григорий Борисов

Как утеплить трубы водопровода на улице в частном доме или на даче?

В настоящее время водопровод на даче перестал быть чем-то недоступным, скорее, он является обязательным атрибутом загородной жизни. Проходит он обычно на улице под землей. Многие интересуются, как утеплить водопровод в частном доме или на даче своими руками? Все довольно просто. Нужен специальный материал и немного терпения. Если не утеплить трубы до наступления морозов, то может произойти не только их замерзание, но и разрыв. А это чревато проведением аварийных работ и полной заменой водопроводной системы.

Что нужно для утепления водопровода?

Для утепления водопровода чаще всего используют следующие изоляционные материалы:

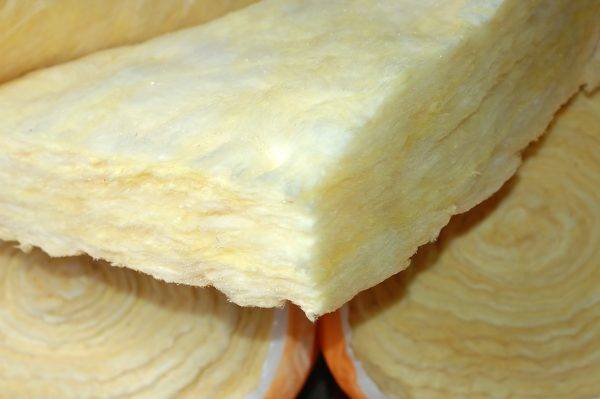

  1. Стекловата. Не очень дорогой материал, используемый для изоляции пластиковых и металлопластиковых труб. Обладает необходимыми теплоизоляционными характеристиками.


Стекловата Полистирол. Бюджетный вариант, может использоваться многократно. Он не теряет свои характеристики даже при эксплуатации под землей.


Полистирол Базальтовая вата. Более дорогостоящий изоляционный материал. Состоит из нескольких слоев: базальтового волокна, рубероида, фольгоизола или пергамина. Хорошо прилегает к трубам и обеспечивает их безопасную эксплуатацию в зимний период.


Базальтовая вата

При выборе утеплителя стоит уделить внимание некоторым его характеристикам: низкой теплопроводности, устойчивости к внешним факторам

Как провести утепление труб?

Процесс утепления труб не займет много времени и не потребует определенных навыков. Монтаж утеплителя проводится в несколько шагов.


Работы по утеплению водопроводных труб

Так, стекловатой оборачивают водопроводные трубы и фиксируют жгутом или лентой из пластика. А гидроизоляцию обеспечивают посредством использования рубероида.

С базальтовой ватой и полистиролом дело обстоит иначе. Эти стройматериалы имеют форму скорлупы, но и их монтировать легко и просто.

  1. Скорлупу изоляции одевают внахлест на трубу.
  2. Половинки проклеивают и фиксируют скотчем для надежности.


Утепление трубы базальтовой ватой

  • Затем укладывают защитный слой.
  • В завершение проводят утепление угловых поворотов и стыков. Для этого идеально подходят фасонные скорлупы.

Поддержание давления как средство от замерзания труб

Немногим известен тот факт, что под некоторым давлением, вода никогда не замерзает. Это действенный и годами проверенный метод. Чтобы его привести в жизнь необходимо в трубу установить ресивер. А для того чтобы давление было на всем участке трубы, после насоса следует установить обратный клапан. Запустить насос, предварительно закрыв кран перед ресивером. Это гарантированный способ того, что водопровод зимой не замерзнет.

Защита греющим кабелем

Монтаж греющего электрического кабеля с целью утепления водопровода – надежный вариант защиты труб от замерзания зимой. Так утепляют водопровод и канализацию и на дачном участке, и в частном доме. Кабель располагают как внутри, так и снаружи водопровода.

К, сожалению, главным недостатком использования электрического кабеля является полная зависимость от электроэнергии. При ее отключении или отсутствии обогрев полностью прекратится.

Инструкция по монтажу греющего кабеля

  1. Выполнение монтажа кабеля. Есть два варианта укладки: продольная и спиралеобразная.
  2. На водопровод нужно намотать изоляционный материал.
  3. Сверху нанести защитное покрытие.
  4. Подключение к электросети.


Утепление водопроводных труб в частном доме нагревающим кабелем

Не стоит пренебрегать утеплением водопровода, даже если вы не планируете проживать зимой на даче. В трубах остается вода, которая может замерзнуть и привести к их разрыву. Существует несколько вариантов утепления водопровода: монтаж греющего кабеля, поддержание необходимого давления и использование изоляционных материалов. В целом эта работа по силам любому мужчине.

Нетрадиционный метод

Подготовка скважины к зиме подразумевает использование современной технологии. В качестве утеплителя выступает греющий кабель. Он надежно защищен от возможных механических повреждений и в случае правильного монтажа прослужит долгие годы.

Монтаж прост и не потребует от дачника специальных навыков. Нужно вырыть котлован. Нагревательный элемент устанавливается по окружности обсадной колонны и подводящей трубы. Для моделей с невысокой мощностью используются витки с небольшим шагом, для мощных актуальна укладка по прямой. Для теплоизоляции применяют минеральную или стекловолоконную вату, которые выдерживают максимальный нагрев кабеля в момент прохода через его поверхность электроэнергии.

Защиту конструкции от влажности обеспечивает установка на данный слой гидроизоляции. Котлован засыпается землей, слой утрамбовывается. Дополнительно можно защитить верх конструкции, сделав небольшой деревянный домик, который также выполнит роль декоративного элемента на дачном участке.

Какой материал лучше всего выбрать

Перед тем как утеплить трубу водопровода на улице, чтобы она не замерзала в земле, необходимо выбрать соответствующий утеплитель, который будет надежной защитой на протяжении всего холодного времени года.

Читайте еще: Как легко утеплить балкон изнутри своими руками в кирпичном доме

Обратите внимание!

Водопроводные трубы на глубине соприкасаются не только с грунтом, но и с водой, поэтому на поверхности образуется конденсат. По этой причине сами трубы должны быть выполнены из такого материала, который выдерживает механическое воздействие.

Существует несколько типов утеплителей для труб, которые подойдут лучше всего:

Стекловата, базальтовая или минеральная вата. Имеют пористую и легкую структуру, поэтому при помощи таких материалов достаточно легко изолировать некоторые трубопроводы, а также те участки, на которых имеется сложная конфигурация. Стекловата отлично подойдет для труб, выполненных из металлопластика, а наряду со стекловатой используется рубероид.

Читайте еще: Как утеплить стены дома изнутри

Стекловата, минеральная вата и пенополистерол

Данный вид производится из отходов стекольной промышленности. Материал обладает соответствующими свойствами и чаще всего применяется для утепления водоснабжения на улице из пластика.

При этом он стоит сравнительно недорого и может закупаться прямо рулонами. Как утеплить водопровод стекловатой? Для этого водопровод, (та часть, что находится в земле) обматывается, а потом все это закрепляется мягкой тонкой проволокой или строительным скотчем.

Можно считать, что теплоизоляция водоснабжения на улице осуществилось, однако данный вид теплоизоляции требует использование дополнительного метода гидроизоляции (покрытие рубероидом), что увеличивает цену работы из-за наличия второго слоя.

Также работая со стекловатой нужно использовать спецодежду, рукавицы и маску. Волокно данного утеплителя очень тонкое, поэтому без труда может проникнуть под кожу или в дыхательные пути.

Их еще в строительных кругах называют «скорлупой». Они легко обрезаются при помощи обычного ножа.

Данные цилиндры зачастую дополнительно покрываются алюминиевой фольгой снаружи, что обеспечит дополнительную защиту от повреждений механического характера во время эксплуатации.

Используя фольгированную скорлупу можно быстро решить вопрос как утеплять водопровод над землей и предотвратить потери тепла.

Если разговор идет о трубах холодного водоснабжения, то в этом случае можно применять скорлупу из пенополистирола, но нужно учитывать, что данный материал горюч, поэтому его нельзя использовать как изоляционный материал в системах горячего водоснабжения.

Перед тем как утеплить водопровод на улице и выбрать подходящий материал, обратите внимание на то, что минеральная вата состоит из мелких ворсинок, которые при работе разлетаются и могут попадать в дыхательные пути, вызывая при этом аллергические реакции и раздражения

Минеральная вата для утепления труб

Теплоизоляция с помощью разновидностей минеральной ваты получила огромное распространение благодаря ее доступной стоимости. С ее помощью можно утеплять трубы отопления, горячего водоснабжения, водопроводной и канализационные системы, а так же воздуховоды. Этот материал работает по принципу термоса. Помимо этого, вата защищает поверхность труб от образования конденсата. В случае утепления подземного трубопровода в обязательном порядке необходимо обеспечить дополнительную защиту от влаги, так при намокании вата теряет свои защитные свойства, а теплопотери, в свою очередь, увеличиваются. Минеральная вата является волокнистым материалом, для изготовления которого используется разное сырье. Чаще всего используют следующие разновидности:

Стекловату – изготовленную их того же сырья, которое используется и для изготовления стекла. Волокна ее довольно толстые. Для удобства стекловата выпускается в форме плит, в рулонах или в виде скорлупы. Для защиты от влаги одна сторона может быть покрыта фольгой или тонким слоем алюминия. Коэффициент теплопроводности составляет 0,030-0,052 Вт/м*К. Материал относится к классу НГ – негорючих. При монтаже стекловаты необходимо быть предельно осторожным и позаботиться о средствах индивидуальной защиты. Так как при любом касании к материалу, в разные стороны разлетаются мелкие острые частички, которые впиваются в кожу даже сквозь тканевые перчатки

Особенно важно защитить органы зрения и дыхания, так как попадая в легкие, частички вызывают их сильный и длительный отек;

Базальтовая вата – производится из расплавленных горных пород. По весу она превосходит стекловату

Материал также является негорючим и способным выдерживать воздействие очень высоких температур – до 870°С. Показатель теплопроводности более низкий, чем у предыдущей разновидности и составляет 0,035-0,039 Вт/м*К. Отличается более высокой плотностью и твердостью. В связи с этим форма выпуска может быть либо в виде плит, либо в форме цилиндров. Дополнительный фольгированный слой может быть реализован на обеих формах;

Шлаковая вата – изготавливается из отходов после производства чугуна. Для утепления труб ее используют довольно редко. Это объясняется повышенной рыхлостью и кислотностью материала, на поверхности которого со временем образуются окислы, негативно влияющие на поверхность труб. Помимо этого материал нельзя отнести к разряду экологически чистых. Да и коэффициент ее теплопроводности довольно высокий как для теплоизоляционного материала – 0,46-0,48 Вт/м*К.

Виды домашних трубопроводов

По месту расположения коммуникации бывают внутренние или наружные. Больше всего подвержены замерзанию уличные трубопроводы, а если хозяева уехали на зиму и не слили воду, могут перемерзнуть и домашние системы.

Типичная конструкция водоснабжения в частной застройке состоит из скважины или колодца, подземного трубопровода, подключенного к внутренним коммуникациям. В качестве источника питания водой может выступать центральная магистраль или общая скважина на несколько домов.

Водоводы изготавливаются из различных материалов: стали, чугуна, термопластов, хризотилцемента, стеклопластика и т.д. Наибольшей популярностью в частном строительстве пользуются трубы из полипропилена, полиэтилена, металлопластика. Они долговечны, недороги и технологичны в монтаже.

Организация зимнего водоснабжения

Установка системы водоснабжения проходит в несколько этапов:

  1. Подготовительный.
  2. Монтаж.
  3. Проверочный.

Утепляем насос для водоснабжения

Система водоснабжения полностью нуждается в утеплении, в том числе насос.

Материал для утепления оборудования такой же, как и для утепления водопроводной ветки:

  1. Экструзионный пенополистирол.
  2. Пенопласт.
  3. Минеральная вата.

Оборудование можно не утеплять, если оно располагается ниже глубины промерзания. Подлежит утеплению также место стыковки водопроводных труб и насоса. Место стыка называется приямок. Приямок подлежит облицовке кирпичом, а пол покрывается бетонной стяжкой.

Теплоизолируем гидроаккумулятор

Гидроаккамулятор — это накопительный бак, функционирующий под давлением, емкость должна обладать герметичностью. Внутренняя оболочка гидроаакамулятора — это эластичная мембрана, уязвимый элемент гидросистемы, не выдерживающий минусовой температуры. Обшивка гидросистемы выполняется утеплительным материалом.

Теплоизоляция гидроаккумулятора своими руками.

Разновидности утеплителя для гидроаккамулятора:

  1. Экструзионный пенополистирол.
  2. Пенопласт.
  3. Минеральная вата.
  4. Базальтовая вата.
  5. Мелкоячеистый утеплитель.

Ставим сливной клапан и реле давления

Система консервации предполагает установку сливного клапана. Возможность слить воду с системы снабжения сохранит водопровод, если возникла необходимость длительного отсутствия в зимнее время.

Реле давления — элемент системы водоснабжения, регулирующий бесперебойность работы гидросистемы. После полного заполнения конструкции водой реле автоматически отключает насос до следующего использования.

Монтаж защитной скорлупы

Неважно, какой материал использовался для изготовления скорлупы, её монтаж в любом случае крайне прост. Перовое, что нужно сделать, это подобрать внутренний диаметр в соответствии с внешним диаметром трубы

Скорлупа состоит из двух половинок, которые и надо надеть на стояк, внахлест, в местах стыка. Он обязательно должен быть достаточно большим, примерно 15 см.

Затем собранная конструкция временно закрепляется скотчем, или веревкой. Для полной фиксации она обматывается прочной, но мягкой проволокой. Если есть изгибы трубы и другие сложные участки в системе водопровода, куда нельзя установить такую защиту, можно использовать другие материалы. Они отлично будут сочетаться между собой, главное добиться полной герметизации труб в местах стыков.

Чтобы повысить уровень теплоизоляции под землей, утеплитель обматывается рубероидом или защитной пленкой.Это не только повысит эксплуатационные характеристики, но и продлит срок службы системы частного водоснабжения.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

  • На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
  • После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
  • Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

  • Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
  • Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
  • После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
  • Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Виды утеплителей

Современный рынок стройматериалов имеет в своем арсенале большой выбор материалов для утепления вентиляционных и водопроводных труб и предлагает возможность определиться, чем утеплить трубы водопровода в соответствии с вашей ситуацией.

Наиболее удобны и распространены сегодня следующие материалы:

  1. Самый известный рулонный утеплитель, применяемый для утепления любых поверхностей – стекловата. Этот материал отвечает всем приведенным выше требованиям, а также:
  • имеет удобную форму – рулон, позволяющую использовать для утепления отводов труб,фитингов, кранов;
  • имеет низкую стоимость.
  1. Теплоизоляционные базальтовые цилиндры (или скорлупы) из микрокристаллического базальтового волокна высокой плотности.

Выполняя утепление водопроводных труб на даче или дома, вы можете подобрать цилиндры из базальта различных параметров:

  • длина кусков 1 п.м.;
  • внутренний диаметр 34-324 мм и толщина 30-80 мм;
  • могут иметь покрытие из алюминиевой фольги, повышающее износостойкость утеплителя;
  • для изоляции колен водопровода используются готовые сегменты или цилиндр режется на сегменты нужного размера.

Базальтовые цилиндры, покрытые алюминиевой фольгой

Этот материал также отвечает всем необходимым требованиям. Однако стоимость его в сравнении со стекловатой более высокая.

  1. Пенополистироловые (пенопластовые) скорлупы – очень распространены при возникновении вопроса,чем утеплить водопроводную трубу.

Этот материал полностью удовлетворяет всем требованиям, предъявляемым к утеплителям, может применяться как с наружным покрытием, так и без него. Для углов поворота или узлов трубы в индивидуальном порядке подбираются фасонные скорлупы.

Пример фасонной скорлупы из пенополистерола
