Расчет количества секций алюминиевых радиаторов отопления

Алюминиевые секционные радиаторы устанавливают в частных системах: в коттедже или загородном доме, либо в квартире с индивидуальным отоплением (то есть там, где стоит настенный или напольный котел). Алюминиевый радиатор в наибольшей степени чувствителен к качеству теплоносителя. В частной системе отопления вы сможете проконтролировать его.

Обращаем ваше внимание, что расчет секционного алюминиевого радиатора зависит от многих факторов. Например, от типа помещения, размера остекления, количества окон в помещении, качества утепления помещения, материалов из которых построено помещение и других факторов, влияющих на теплопотери данного помещения.. Итак, расчет алюминиевых радиаторов производят в соответствии с:

Итак, расчет алюминиевых радиаторов производят в соответствии с:

  • Объемом помещения Площадь, умноженная на высоту потолков.
  • Уровнем теплопотерь Зависит от материала, из которого построен дом, теплоизоляции, числа окон и т.д.);
  • Количество окон и общая площадь остекления Здесь учитывают количество стеклопакетов, материал изготовления рамы, а также остекления (чем она больше, тем больше теплопотери). Деревянные рамы способны сократить утечку тепла, так как дерево менее теплопроводный материал, чем алюминий.
  • Необходимая температура в помещении и наличие межкомнатных и внешних дверей. При отсутствии дверей для получения заданных температурных параметров нужно более высокое количество секций в радиаторах. Также в расчет берут желаемую температуру в комнате. К примеру, в зале температура должна быть выше, чем в спальне, поэтому и мощность нагревательных приборов должна быть разной.
  • Расположение помещения относительно сторон света Куда выходят окна на южную или северную сторону. Также влияет климатический регион местонахождения здания. Например, для отопления дома в северных регионах потребуется более мощные радиаторы.

Оптимальная теплоотдача – 1 кВт на 10 м2 при условии, что высота потолков не превышает 3 метров. Уровень теплоотдачи можно посмотреть в технических характеристиках радиатора отопления. При этом нужно учесть теплопотери в помещении. В многоквартирном доме они могут составлять до 100 Вт/м2, в частном – до 75 Вт/м2. Получается, что для квартиры радиатор должен вырабатывать 1,1 кВт на метр квадратный, для частного дома – 1,075 кВт.

Необходимо учитывать и способ установки. Если вы хотите поставить радиатор в нишу или закрыть ее экраном (коробом), теплоотдача снизится на 30%. Соответственно, необходимо увеличить и число секций.

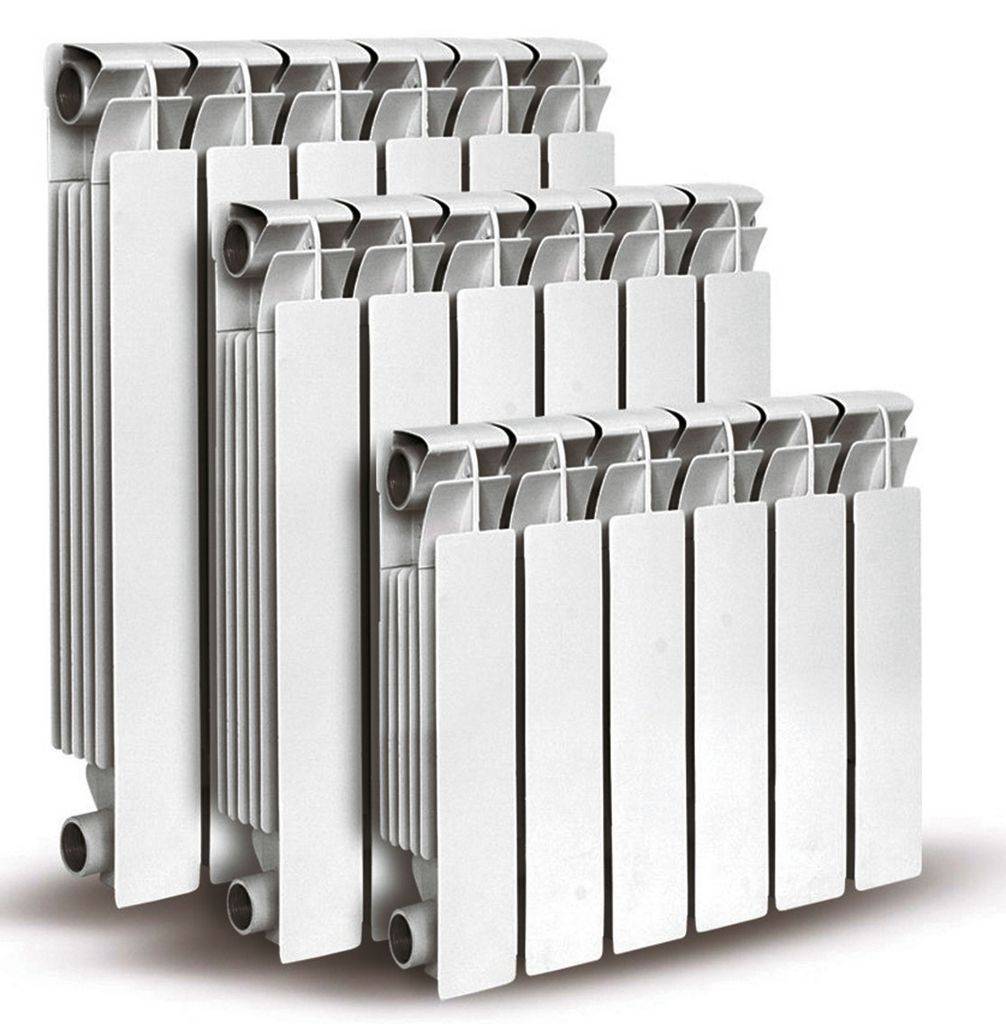

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния. Полная высота прибора с разной маркировкой:

Полная высота прибора с разной маркировкой:

  • маркировка 200 – реальная высота 280 мм;
  • 350 – высота прибора 430 мм;
  • 500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола

Как увеличить коэффициент теплопередачи

Исходя из вышеизложенного, становится понятным, что фактичекская теплоотдача любого отопительного прибора может существенно отличаться от заявленной технической характеристики производителем в сопроводительной документации своей продукции. Реальные условия эксплуатации батарей отопления могут вызывать суммарные потери тепла, снижающие КПД отопительной системы дома или отдельной квартиры.

Существует 2 варианта повышения коэффициента теплопередачи – это улучшить условия эксплуатации существующей отопительной системы и применение оптимальных способов размещения и подключения радиаторов отопления, заложенных на стадии проектирования.

На примере ниже расположенного рисунка, разберем потери тепла в системе отопления здания.

  1. Тепловые потери через крышу составляют: 25 — 30%.
  2. Через окна: 10 — 15%.
  3. Теплопотери через пол: 10 — 15%.
  4. Потери через стены: 10 — 15%.
  5. Примыкания: 10 — 15%.
  6. Через трубу (при наличие печного отопления): 20 — 25%.

Предлагаем воспользоваться онлайн калькулятором для расчет теплопотерь дома.

Как повысить КПД существующей отопительной системы

Чтобы повысить КПД существующей отопительной системы, специалисты рекомендуют провести следующие мероприятия:

  • утеплить ограждающие конструкции снаружи жилья (стены, фундамент, цокольный этаж и чердак);
  • заменить старые деревянные оконные рамы стеклопакетами;
  • за радиаторами на стены наклеить экраны из фольги;
  • периодически открывать краны Маевского для спуска воздушных пробок в радиаторах;
  • при наличии холодных стен их утепляют изнутри теплоизоляционными материалами.

После проведения этих мероприятий хозяева дома или квартиры сразу почувствуют улучшение теплоотдачи приборов отопления. Для утепления стен изнутри на рынке стройматериалов предлагают большое количество разных материалов от пробковых листов, фактурной штукатурки до гипсовой плитки и декоративных полиуретановых панелей, которые не только утеплят комнаты, но и украсят своим видом их интерьеры.

Сравнение прогрева стального и чугунного радиаторов

Watch this video on YouTube

Как повысить КПД на стадии проектирования

Чтобы избежать неполноценной теплопередачи приборами отопления в новостройках, на стадии проектирования руководствуются следующими правилами.

Правило 1. Радиаторы устанавливают под окнами. Это могут быть специальные ниши или навеска батарей под подоконниками с экранами или без них. Экраны скрывают внешний вид батарей, но в то же время могут уменьшать их тепловую мощность. В некоторых случаях экраны специально используют, чтобы снизить тепловой поток на 10 – 15% тем самым, сохраняя тепло для других комнат.

Правило 2. Существенное влияние на изменение КПД приборов отопления влияет способ подключения. Это может быть односторонний или двухсторонний подвод труб теплоснабжения. Двухсторонняя схема подключения помогает приблизить мощность батареи к заявленной паспортной величине теплопередачи. Практика показывает, что при наличии менее 20 секций в одном помещении лучше применять одностороннее подключение батарей.

На представленном ниже фото КПД секций при двухстороннем присоединении труб.

На фото КПД секций при одностороннем присоединении труб.

Основные характеристики биметаллических радиаторов

Современные специалисты очень хорошо отзываются о биметаллических радиаторах. Чтобы сделать правильный выбор таких радиаторов, необходимо провести сравнение с другими конструкциями — алюминиевыми, чугунными и стальными. В этом случае для сравнения берутся такие показатели, как устойчивость к высокому давлению, теплоотдача, скорость монтажа.

Сравнение биметаллических и других видов радиаторов

В отопительной системе радиаторы спокойно выдерживают такое давление:

  • чугунные – до 10 атм;
  • стальные панельные конструкции – до 8 атм;
  • биметаллические – до 35 атм.
  • алюминиевые – до 15 атм;

Чугунные радиаторы применялись раньше, но теперь, ввиду их многочисленных недостатков, в новых домах и квартирах они не монтируются. Самый большой недостаток — плохая теплопроводность, и теплоотдача производится посредством излучения. Поэтому в помещениях с такими батареями нужно открывать форточки для терморегуляции. Сложный монтаж также является большим минусом.

Конструкция биметаллического радиатора

Алюминиевые радиаторы характеризуются хорошей теплоотдачей, но сама конструкция очень недолговечна в связи с химическим взаимодействием щелочных теплоносителей и материала. Такие радиаторы значительно проще устанавливать, чем чугунные. Но вопрос о том, какие радиаторы отопления лучше — алюминиевые или биметаллические, остается открыт до сих пор.

Стальные радиаторы не позволяют контролировать качество носителя тепла, несмотря на высокую теплоотдачу. Поэтому, данный тип радиаторов лучше использовать в магазинах, на складах и в других помещениях.

Биметаллические радиаторы — это стальной сердечник внутри корпуса из алюминия. При высоком давлении в системе отопления сочетание материалов будет благоприятным. Радиаторы данного типа отличаются хорошей теплопроводностью, поскольку алюминиевый корпус хорошо отдает тепло в окружающую среду.

В данном случае можно не беспокоиться о коррозии, поскольку алюминиевый корпус не контактирует с теплоносителем. Также, материал не подвержен негативному влиянию кислотной среды антифриза или щелочной среды воды. Поэтому, если правильно выбрать биметаллические радиаторы отопления, то они прослужат вам несколько десятилетий.

Биметаллические радиаторы можно применять как в производственных, так и в жилых помещениях. Конструкции отличаются надежностью, в связи с тем, что им не страшны гидравлические удары, высокие температуры в трубопроводе и высокое давление до 60 атм. Теплоноситель нагревается до максимальной температуры 130 °С.

Важнейшим качеством биметаллических радиаторов является возможность уменьшить размер диаметра каналов, в связи с чем, и сами изделия будут меньше. Эти мероприятия помогут батареям быстрее создавать необходимый процент теплоотдачи. Изготавливая биметаллические батареи, производители для уплотнения стыков секций используют надежные прокладки из паронита.

Монтаж биметаллических радиаторов

Биметаллические батареи взяли все лучшее от стальных и алюминиевых радиаторов. В частности, это высокие показатели теплоотдачи и улучшенный дизайн. Последний аспект особенно важен для потребителей, которые очень требовательно относятся к каждому предмету в интерьере.

Точные цифры для частных домов – учитываем все нюансы

Частные дома и большие современные квартиры никак не попадают под стандартные расчеты – слишком много нюансов нужно учесть. В этих случаях можно применить самый точный способ расчета, в котором эти нюансы как раз и учитываются. Собственно, формула сама по себе весьма простая – с такой справится и школьник, главное – правильно подобрать все коэффициенты, которые учитывают особенности дома или квартиры, влияющие на возможность сохранять или терять тепловую энергию. Итак, вот наша точная формула:

  • КТ = N*S*K1*K2*K3*K4*K5*K6*K7
  • КТ – это количество тепловой мощности в Вт, которое нам необходимо для отопления конкретной комнаты;
  • N – 100 Вт/кв.м, стандартное количество тепла на метр квадратный, к которому мы и будем применять понижающие или повышающие коэффициенты;
  • S – площадь помещения, для которого мы будем рассчитывать количество секций.

Следующие коэффициенты имеют как свойство повышать количество тепловой энергии, так и понижать, в зависимости от условий комнаты.

K1 – учитываем характер остекления окон. Если это окна с обычным двойным остеклением, коэффициент равен 1,27. Окна с двойным стеклопакетом – 1,0, с тройным – 0,85.
K2 – учитываем качество теплоизоляции стен. Для холодных неутепленных стен этот коэффициент равен по умолчанию 1,27, для нормальной теплоизоляции (кладка в два кирпича) – 1,0, для хорошо утепленных стен – 0,85.
K3 – учитываем среднюю температуру воздуха в пик зимних холодов. Так, для -10 °С коэффициент равен 0,7. На каждые -5 °С добавляем к коэффициенту 0,2

Так, для -25 °С коэффициент будет равен 1,3.
K4 – принимаем во внимание соотношение пола и площади окон. Начиная с 10 % (коэффициент равен 0,8) на каждые следующие 10 % добавляем 0,1 к коэффициенту

Так, для соотношения 40 % коэффициент будет равен 1,1 (0,8 (10%) +0,1 (20%)+0,1(30%)+0,1(40%)).
K5 – понижающий коэффициент, корректирующий количество тепловой энергии с учетом типа помещения, расположенного выше. За единицу берем холодный чердак, если чердак отапливаемый – 0,9, если над комнатой отапливаемое жилое помещение – 0,8.
K6 – корректируем результат в сторону увеличения с учетом количества стен, контактирующих с окружающей атмосферой. Если 1 стена – коэффициент равен 1,1, если две – 1,2 и так далее до 1,4.
K7 – и последний коэффициент, корректирующий расчеты относительно высоты потолков. За единицу берется высота 2,5, и на каждые полметра высоты прибавляется к коэффициенту Таким образом, для 3 метров коэффициент – 1,05, для 4 – 1,15.

Благодаря этому расчету, вы получите количество тепловой энергии, которая необходима для поддержания комфортной среды обитания в частном доме или нестандартной квартире. Остается только разделить готовый результат на значение теплоотдачи выбранных вами радиаторов, чтобы определить количество секций.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

  • панельные;
  • трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

  • Цельными или литыми.
  • Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя. Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

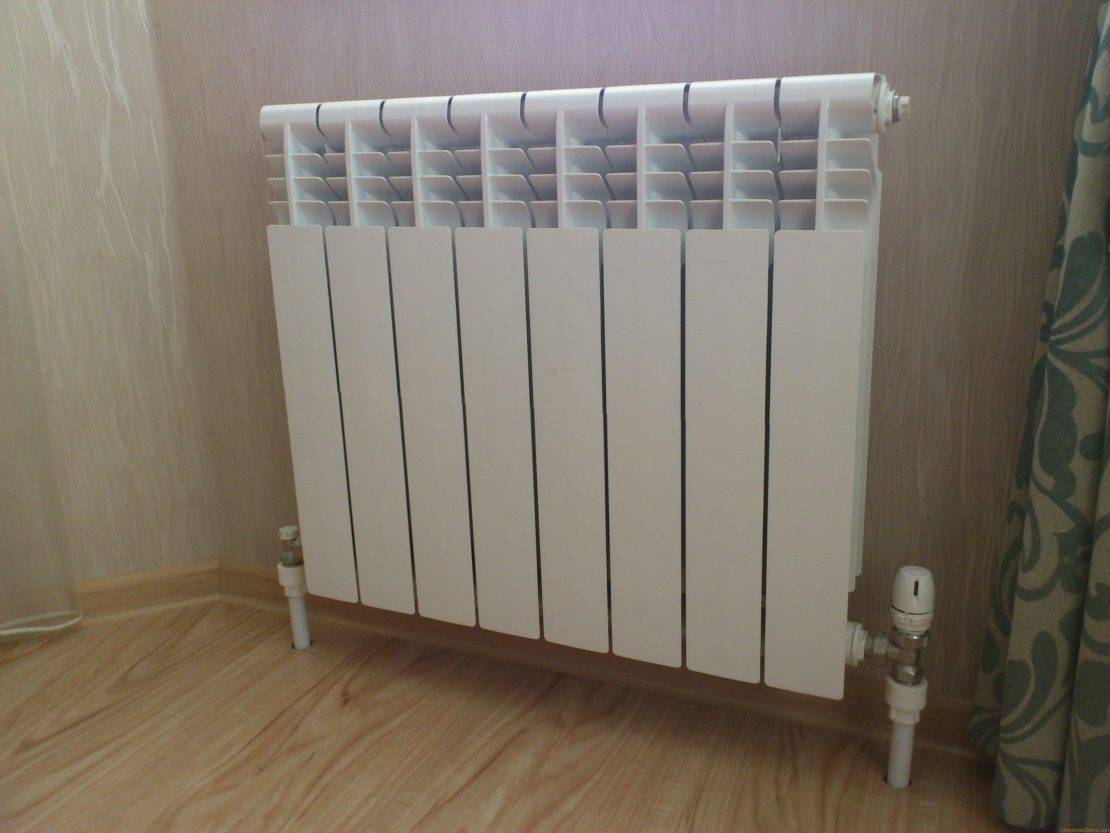

Закрепление батарей

Производители отопительных приборов предлагают большой ассортимент изделий, различающихся по материалу изготовления и типу исполнения:

  1. Напольные. Это агрегаты, предназначенные для установки на пол, для чего они оснащены опорами или ножками. Опоры могут быть на колесиках или без них. Вариант отличается простотой монтажа и позволяет обеспечить нужное расстояние от подоконника до радиатора с соблюдением промежутка между нижним коллектором и полом.
  2. Навесные. Монтируются на стену, крепятся на металлические кронштейны, которые вкручиваются в саму стену. В продаже есть регулируемые кронштейны, которыми можно регулировать ширину зазора не только до подоконника, но и стены, а также выровнять горизонтальность уровня монтажа.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так:

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.
