Декоративные решетки на радиаторы отопления: классификация и виды

Алгоритм монтажа

Чтобы установить вентиляцию на подоконнике, монтажник выполняет такие действия:

  • размечает место, где будет размещена решетка для подоконника;
  • высверливает отверстия по тем углам, где заранее проставил разметку;
  • с помощью болгарки или электролобзика делает небольшое отверстие под решетку и примеряет ее;
  • промазывает силиконом края вырезанного отверстия;
  • ставит конвекционное изделие на заранее подготовленное место;
  • удаляет излишки силиконового герметика;
  • ставит пресс на установленное изделие;
  • спустя 3 часа силикон застывает, и монтажник убирает тяжелый предмет.

При этом во время монтажа изделия из металла крепят при помощи специальных болтов или силиконового герметика, но только не обычного клея.

Монтаж с применением клея проводят редко, ведь при его использовании подоконник с вентиляцией становится цельной конструкцией.

В случае ремонта закрепленное при помощи клея вентиляционное изделие будет трудно демонтировать.

Таким образом, для закрепления в пазу вентиляционной системы клеем лучше не пользоваться. Надо просто установить изделие в это небольшое отверстие на подоконнике, и в любой момент его можно будет быстро вынуть оттуда.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора
отопления. Варианты есть следующие:

  • пластик;
  • металл;
  • дерево;
  • панели МДФ;
  • гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

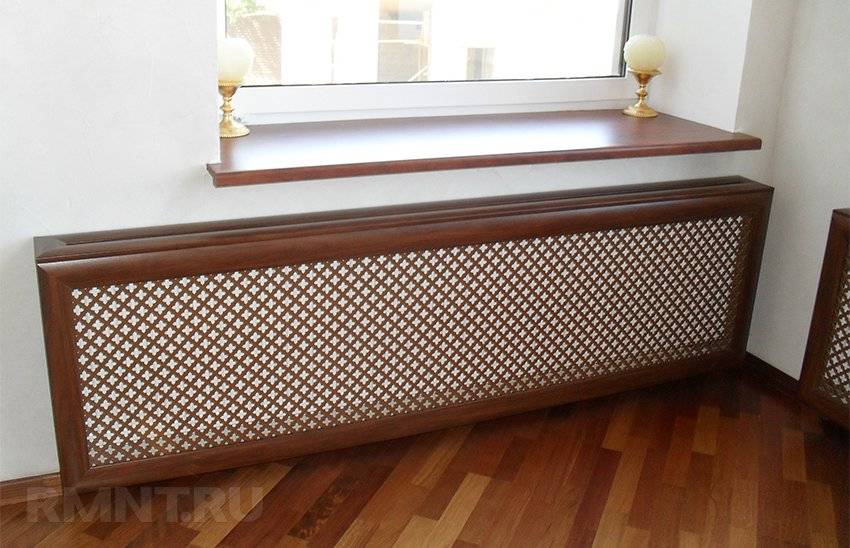

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0

Стеклянный экран

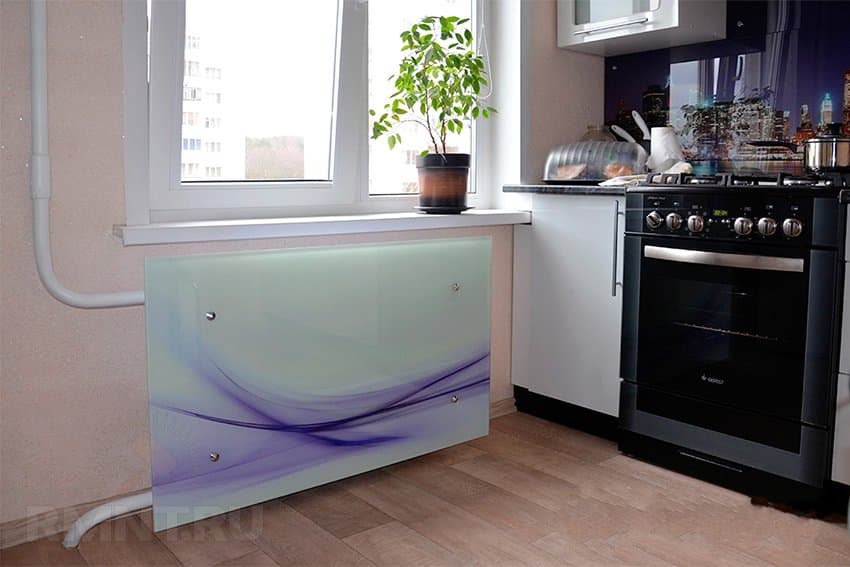

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

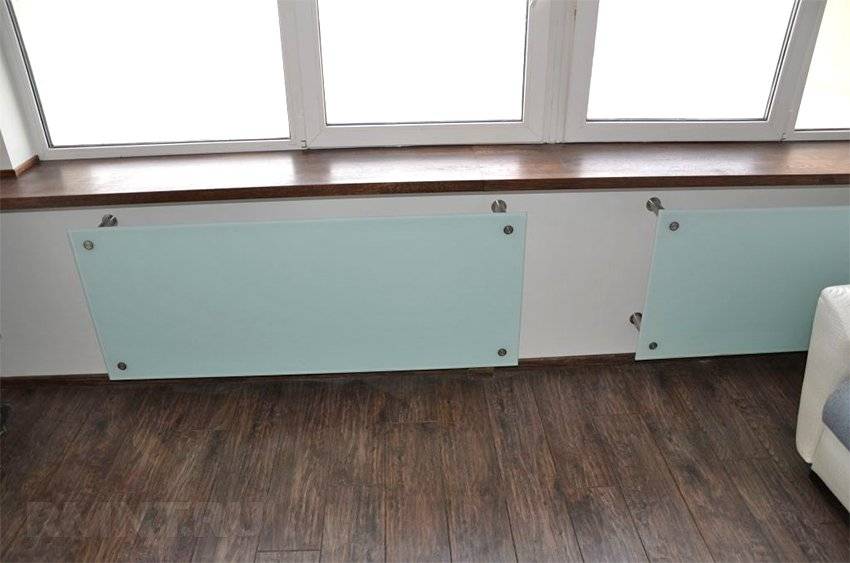

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

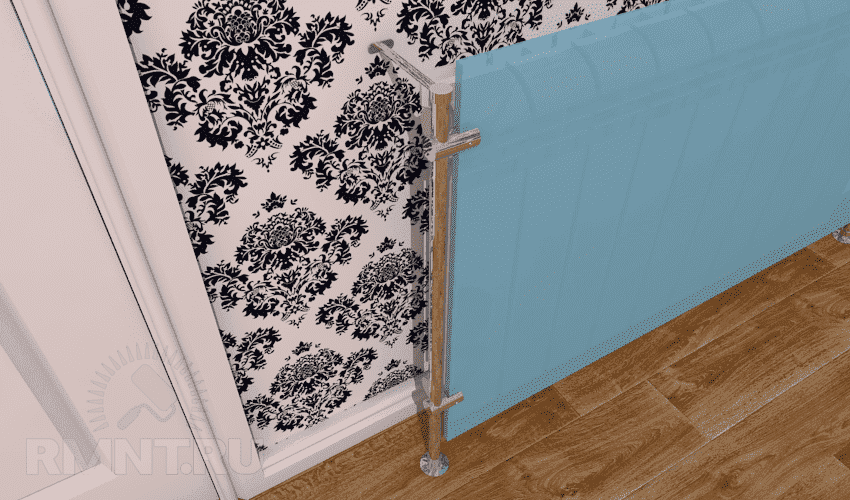

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

Материалы изготовления

Изделия вполне можно изготовить своими руками, используя различные виды материалов. Характеристики материала определяют его технические особенности.

Например, металлические заслонки можно покрасить в любой цвет. Они превосходно выполняют свои защитные функции и великолепно смотрятся.

Используя технику перфорации, можно создать необыкновенный и интересный эффект. Модель из стали и алюминия очень легко монтируется. Изделие из дерева смотрится очень эффектно в любом интерьере.

Тем, кто хочет создать подобный элемент декорирования своими руками лучше использовать доступные материалы:

Это недорогой материал, имеющий низкую теплопроводность. Он неравномерно нагревается и имеет небольшую прочность. Работать с пластиком довольно сложно. Пластик должен быть толстым, так как тонкий материал обладает низкой прочностью.

При нагревании может выделять токсичные вещества. Изделия из подобного сырья имеют небольшой вес, устойчивы к влаге, не подвержены к коррозии и сильно не нагреваются.

При выборе материала для декоративного изделия следует помнить не только о привлекательном внешнем виде, но и о микроклимате в помещении. Поэтому надо подбирать заслонку с минимальной поверхностью и оставлять небольшое пространство от пола для движения воздуха.

Деревянные изделия можно покрасить в любой цвет и украсить художественной росписью. Из дерева можно сделать четыре разновидности обрешетки. Например, ромбиком, кружочками, клеткой и в виде жалюзи. Интерьер с деревянными элементами выглядит очень эстетично и превосходно сочетается с другими материалами.

Лучшие породы дерева для подобных изделий – это бук и дуб. Они отличаются долговечностью и надежностью. Могут быть как тонированными, так и покрашенными эмалью. Чтобы решетки не препятствовали циркуляции тепла, их монтируют не в пол, а на некотором расстоянии над его поверхностью. Для лучшего прохождения теплого воздуха в верхней части короба делаются определенные отверстия.

Ограждения по доступной цене можно выполнить из реечного полотна. Это превосходный стильный элемент, великолепно пропускающий теплый воздух и выполняющий защитную функцию.

Металл обладает повышенной теплопроводностью, но с ним надо уметь работать. Это превосходный материал для самодельной конструкции. Из него можно выполнить изделия двух видов: штампованные и методом сварки.

Заслонки из нержавеющей стали смотрятся более элегантно и красиво. Они могут закрывать как часть батареи, так и весь радиатор. Их делят на 3 вида: с двумя боковинами, с одной и без боковин. Выбор варианта зависит от способа подключения устройства отопления.

Металлический элемент не препятствует качественному теплообмену. Выполненный из алюминиевой или стальной сетки короб, замечательно пропускает тепло. Подобные изделия очень просты при монтаже. Они бывают украшены разнообразными рисунками. Например, ажурной решеткой или сплошным полотном с открытым пространством.

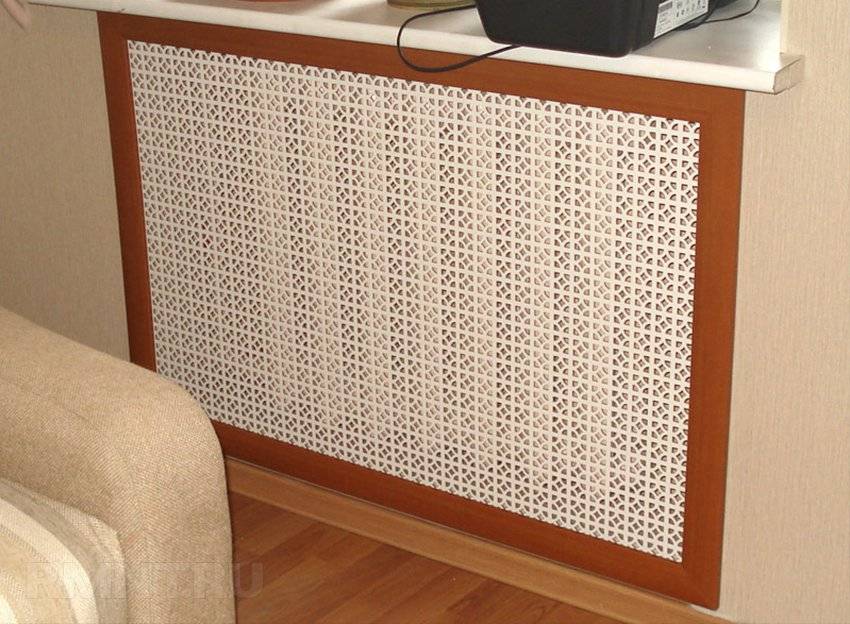

Большое разнообразие для декорирования дают панели из МДФ.

Они создаются из перфорированных деталей, оснащенных декоративной рамкой. Данные модели подходят для разных систем отопления. Ими можно украсить как чугунный, так и биметаллический радиатор.

Из этого материала можно сделать эксклюзивные ограждения для радиаторов. Стекло при этом может быть витражным и закаленным. На поверхность наносится определенный рисунок. Такие элементы дизайна выполняются из особо прочного сырья с толщиной стенок не менее 8 мм. Их практически нельзя разбить.

Края изделия тщательно полируют, что делает их безопасными и наделяет большой прочностью. На поверхность стекла наносится специальное вещество, которое обладает защитными свойствами и позволяет в дальнейшем при уходе использовать обычное моющее средство.

Стекло превосходно пропускает солнечные лучи и не уменьшает конвекцию. А при необходимости демонтажные работы выполнить очень легко и быстро.

Есть еще одна разновидность стекла – акрил. Акриловое стекло обладает разнообразной цветовой гаммой и способно легко трансформироваться. Экраны могут быть матовыми, прозрачными и однотонными. К ним может быть присоединена светодиодная подсветка.

Интересные варианты оформления экранов для батарей: фото-идеи

Кроме технической стороны вопроса не менее важна эстетическая. Есть варианты решеток и экранов, которые являются скорее элементом дизайна, а не технической деталью. Некоторые из них есть в фото.

Декоративная панель, которая закрывает радиатор сама смотрится как произведение скульптора-авангардиста

Выглядит как сундук из сказки. Это сделано при помощи лазерной резки

Ажур всегда смотрится привлекательно

Вариант оформления решетки на радиаторы отопления в современном стиле

Сделать подсветку — оригинальная идея

Повторить рисунок на обоях — стильное решение

Сделать не просто приставной короб, а функциональную вещь

Стеклянные экраны могут быть с любым рисунком, хоть пейзаж, хоть орнамент, даже ваше личное фото

Стильный вариант металлического экрана для помещений в стиле минимализм и хай-тек

https://youtube.com/watch?v=_Ya-JE1kdzM

Разновидности

По особенностям конструкции декоративные решетки на радиаторы отопления делятся на несколько основных типов:

  • Решетки, выполненные в форме приставного короба, используемые при полном сокрытии места установки радиатора.
  • Навесные устройства, укомплектованные крышкой, используемые в том случае, когда чугунные отопительные приборы выступают из-под подоконника.
  • Навесные устройства без крышки, позволяющие закрыть чугунные радиаторы, которые располагаются под подоконником.
  • Плоские экраны, чаще всего их применяют для ограждения отопительных приборов, расположенных в нишах.

Дизайн

Дизайн экрана – важный фактор. Но чтобы выбранный вариант не снижал функций радиаторной батареи, необходимо учитывать некоторые условия:

  • цоколь спереди должен хорошо проводить тепло;
  • инфракрасные лучи не должны оставаться в замкнутом пространстве, а эффективно проникать в комнату;
  • внутренняя поверхность конструкции должна быть темной, так как поглощение тепла, а также отвод тепла в этом случае будет лучше;
  • цвет внешней стороны не влияет на качество теплоотдачи – можно выбрать наиболее подходящий оттенок в интерьере комнаты;
  • качественному перенаправлению тепла внутрь будет способствовать специальный экран с пленкой.

У этого аксессуара есть утеплитель из пенопласта. Этот элемент исключает нагрев внешней стены в точках крепления радиатора. Без перенаправления тепла теплопередача в некоторых проектах значительно снижается. Теплоотражающие накладки рекомендуется размещать на самой стене за аккумулятором. Перед аккумулятором устанавливаются декоративные решетки.

Небольшие отверстия такой откидной крышки будут ограничивать поток конвекционных потоков. Если будет установлен этот вариант защиты, увеличатся тепловые потери, а значит, увеличатся затраты на обогрев носителя для обогрева помещения.

Защитный каркас гармошкой был бы приемлемым, но тоже не очень эффективным вариантом. Несмотря на то, что она выполнена с широкими планками, она закрыта сверху и сбоку большими полками. Хороший отвод тепла будет только с одной стороны – прямые инфракрасные лучи не помогут перекрыть холод, идущий из окна.

С дизайнерской точки зрения модель эстетично смотрится, если она сделана из дерева. Верх полочки удобен для размещения комнатных цветов. Но вариант с грилем ничем не лучше из-за плохо организованного потока горячего воздуха.

Иногда варианты решеток радиатора дополняются козырьком. Удобно, когда радиатор стоит под подоконником. Тонкая стальная полоса или вариант из МДФ предотвратит накопление тепла и перенаправит его внутрь.

Еще одно впечатляющее усовершенствование – это устройство для термического впрыска. Это помогает перенаправить тепло, накопленное между установленной мебелью и прибором. Эффект от устройства особенно заметен при работе устройств в зимнем режиме.

Идеальная сетка элементов включает следующие улучшения:

  • фольговая теплоизоляция, закрепленная изнутри;
  • специальный козырек сверху;
  • по бокам установлены специальные приспособления;
  • резные решетки с крупной перфорацией в виде лицевой панели.

Конструктивные свойства экранов и решеток связаны с их конструктивными характеристиками.

Можно выделить несколько видов:

  • Коробка. Используется, когда необходимо закрыть трубы, а также радиатор.
  • Навесной экран с верхним козырьком. Отлично маскирует аккумулятор, на котором нет подоконника, если радиаторы не утоплены в нише.
  • откидная открытая ширма требуется для радиаторов, установленных в стене или размещенных под окном.
  • Плоские решетки нужны для радиаторов, которые располагаются внутри ниш или просто крепятся на стене.

Плоские и отдельно стоящие варианты на ножках украсят радиатор, расположенный под подоконником. Их обычно оформляют в едином стиле с интерьером. В результате внешний вид похож на обычный экран.

Навесные версии, установленные на выступающих батареях, обычно включают две поверхности, расположенные на верхней и лицевой стороне батареи. При этом боковые части радиатора остаются свободными. Резной внешний вид откидной крышки обычно, как и в первом варианте, сочетается с общим дизайном помещения. Столешницу часто используют как столешницу.

Коробка имитация тумбы. Его дополнительная поверхность – удобный вариант для размещения различных декоративных мелочей. Часто такие ящики делают для имитации камина.

Интересно смотрятся съемные откидные ширмы. Такие конструкции обеспечат лучший доступ к батарее в случае аварии. Также будет легче убрать под аккумулятором. Если он находится в частном доме, то летом его нужно слить от воды, а в зимнее время снова залить жидкостью. Подставку легче выгружать, если экран складной.

Конструкция сеток и экранов сильно зависит от используемых подложек.

Как влияет экран на отопительный процесс

В погоне за внешней красотой изделия не стоит забывать о его функциональности – экран не должен мешать эффективному теплообмену в помещении. Не стоит бояться, что после установки решетки на батарею тепло будет задерживаться, что спровоцирует повышение затрат на отопление жилья. При подборе правильной конструкции таких проблем не возникнет. Более того, с помощью особой компоновки и конфигурации элементов экрана можно даже повысить объем поступающего тепла.


Чем больше отверстия, тем эффективнее теплообмен

Если понимать принцип работы стандартного радиатора отопления, то и с выбором правильной конструкции декоративного экрана не возникнет проблем.

Принцип работы батареи отопления

Нагреваясь, радиатор отопления передает тепло в помещение в результате движения нагретых воздушных масс (процесс конвекции) и посредством прямого теплового (инфракрасного) излучения.


Принцип работы радиатора

Эффективность и приоритетность каждого из двух вариантов передачи тепловой энергии может меняться. Влияет на это конструкция радиатора, температура теплоносителя и воздуха в помещении, наличие препятствий на пути теплового потока.

Так, при не слишком низких температурах, чугунные батареи отдают тепло по принципу конвекции, но после повышения температуры теплоносителя до 70 градусов и выше, тепло передается уже при помощи инфракрасного излучения.


Основные способы отдачи тепла

Так, чтобы обеспечить свободную циркуляцию воздуха, конверторный радиатор оснащают решеткой, не имеющей верхнюю горизонтальную панель.


Распределение теплого воздуха

Что учесть при выборе решетки

Главное правило, которое должно соблюдаться при выборе решетки – ее конструкция не должна создавать помех для свободной циркуляции прогретого воздуха и прохождения инфракрасного излучения. Это возможно, если передняя панель решетки будет оснащена достаточным количеством отверстий, составляющим не меньше 50% от всей площади, а сверху над батареей будет обеспечено свободное прохождение теплого воздуха.


Отверстия сверху не должны препятствовать конвекции

Также рекомендуется, чтобы материал изготовления обладал отличной теплопроводностью и свободно пропускал воздух в помещение. Если внутреннюю поверхность экрана окрасить в черный или темный коричневый цвет, то поглощение тепла будет происходить лучше.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки .

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

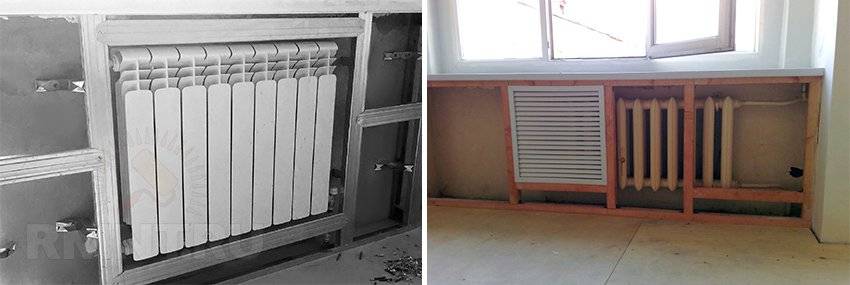

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона ).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Назначение

Радиатор отопления – это исключительно функциональный, «технический» предмет. Как правило, производители даже не задумываются о его эстетике. В связи с этим в интерьере с изысканным, нестандартным дизайном открытые приборы отопления смотрятся далеко не лучшим образом. В таком случае решетка на радиатор отопления – это идеальное решение. С ее помощью у вас получится одновременно несколько задач:

подчеркнете ваш изысканный вкус;
закроете радиаторы, оформив их в стилистике интерьера;
обеспечите безопасное использование отопительного прибора – защитная решетка на радиатор отопления сделает невозможным прямой доступ к отопительному прибору

Это особенно важно, если в доме есть малыши – если радиаторы закрыты, о них невозможно будет обжечься.

Предназначение экрана для батареи

Этот универсальный декоративный элемент можно использовать в разных целях. Рынок предлагают потребителям разнообразные модели решеток, изготовленных из металла, стекла, дерева, МДФ, пластика и других материалов.

Решетка на радиатор выполняет следующие функции:

  1. Защита. Конструкция экрана любой модели позволяет гарантировано оградить отопительные приборы от попадания грязи и пыли.
  2. Декоративность. Используя этот элемент, можно прикрыть старые батареи, которые отлично работают, но имеют непривлекательный внешний вид.
  3. Безопасность. Решетки и коробы надежно защитят детей от ожогов при контакте с теплоносителем.

Стильная решетка для батареи отопления востребована при оформлении жилых и офисных помещений. Она позволяет достигнуть компромисса между эстетичной и практичной стороной вопроса организации отопления.

Лучший способ облагородить чугунные батареи – установить радиаторную решетку, покупка которой не требует значительных финансовых вложений

Экраны для батарей – это надежная конструкция, которая позволит привнести некую изюминку или поможет подчеркнуть утонченность созданного интерьера.

Независимо от выбранной модели, вы непременно оцените преимущества использования радиаторной решетки:

  1. Она позволяет сэкономить на отоплении, обеспечивая равномерное распределение теплых потоков воздуха по всему жилому помещению.
  2. Надежно защищает детей и других членов семьи от случайного прикосновения к горячей батарее отопления, исключая возможность обжечься.
  3. Служит стильным декоративным украшением интерьера, выступая акцентирующим элементом или поддерживает общую концепцию дизайна.
  4. Большой ассортимент экранов для радиаторов отопления разных размеров, форм и конструкций позволяет выбрать оптимальный вариант для помещения любого предназначения.
  5. При необходимости обновить интерьер, владелец жилья может быстро заменить старую решетку на новую.

Стоит заметить, что установка стильного декоративного экрана абсолютно не влияет на технические характеристики и свойства отопительных приборов.

За счет щелей, которые имеются в большинстве конструкций, повышается конвекция горячего воздуха и тепло равномерно распределяется по площади помещения.

Экраны для радиаторов пользуются повышенным спросом, так как они позволяют спрятать отопительный прибор и улучшить интерьер. Главное условие, выбрать экологичный, прочный и простой в уходе материал
