Дымоход и дымовая труба
Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.
На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.
Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.
Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.
Составные части камина:
- Дымоход для камина.
- Поддерживающая пластина.
- Пластина противопожарная.
- Участок привода трубы к дымоходу.
- Топка.
- Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
- Декоративный элемент и термоизоляционный слой.
- Решетка вентиляционная.
- Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
- Облицовка.
- Движение холодного воздуха.
Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.
Облицовка камина и выступающей части трубы
Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.
Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.
Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.
Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.
Как класть дымоход
Дымоход каминной печи должен обеспечивать достаточную тягу. Для этого её возводят высотой 5-6 метров, либо она должна находиться выше уровня конька крыши на 50 сантиметров.
Каминный дымоход по конфигурации может быть круглый или квадратный. Первый вариант по стоимости обойдется дороже, потому что круглую трубу возводить намного сложнее. Допустимый диаметр внутренней части: 140 миллиметров, а у квадратной трубы сторона равна150 миллиметров.
Кирпичный дымоход выкладывают аккуратно, без выступающего раствора из швов, а если смесь выдавилась – её нужно убрать.
Теперь, учитывая важные рекомендации, практические советы и зная основные шаги при строительстве камина, можете смело создавать домашний очаг.
При желании каждый может справиться с возведением такой конструкции, обладая минимальными строительными навыками и достаточным количеством детальной информации.
Кладка
Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Дымоход камина
Фундамент
Устройство фундамента для каминов и печей
Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.
Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.
Закладка фундамента под камин Приступаем к устройству фундамента под камин:
- Вырываем котлован необходимого вам размера с учетом того, что в нем будет либо установлена опалубка (если фундамент железобетонный), либо будут проводиться работы по укладке кирпича или крупных камней. Глубина котлована должна быть примерно на 10 см больше глубины заложения фундамента.
- Тщательно утрамбовываем дно котлована.
- Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
- Далее процесс работы зависит от материала, из которого будет выполняться фундамент:
- для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
- для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.
При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.
Отделочные работы
Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.
Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.
Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.
Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки
Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.
Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.
Запуск камина в первый раз: полезные советы экспертов
Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.
Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:
- Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
- В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
- Примерно через месяц постепенно увеличивают продолжительность горения.
- Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.
Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.
Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.
Кладка
Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Дымоход камина
Строительство каминов из кирпича
Есть мнение, что сооружение дровяного камина – сложный процесс, но это всего лишь упрощённая версия печи. Они отличаются между собой разным коэффициентом теплообмена и порядовкой кирпичной кладки.
Если дровяные камины устанавливать с целью отопления, тогда для этого желательно использовать разновидности длительного горения.
Такие установки имеют закрытые топки и подразделяются на два вида:
- первый вид длительного горения – имеет возможность отапливаться в течении 3 часов;
- второй вид – печь длительного горения способна отапливаться в течение 10 часов и удерживать максимальную мощность более 50%.
Раствор для камина своими руками
Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.
Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.
Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.
Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки
Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их
При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.
Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.
Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.
Виды каминов
Камин для дома может иметь четыре места расположения – это у стены, примыкая к ней задней или торцевой стороной, в углу и посередине комнаты. Все они по-своему привлекательны, но не каждый из них подойдет для любого помещения. Поэтому, даже если очень понравился камин, прежде чем начинать над ним работу, нужно примерить его к месту по основанию, так как оно является самой широкой его частью.
Камин, задней стороной прилегающий к стене
Камин, прилегающий к стене своей задней стороной, называют пристенным. Этот вариант, сложенный из кирпича, достаточно объемный и может занять значительную часть комнаты. Поэтому если она недостаточно большая, лучше от этой модели отказаться, так как она загромоздит помещение и будет смотреться нелепо, даже если камин будет сам по себе иметь элегантный вид.
Камин пристенный
В большом зале такой сооружение тоже вряд ли будет смотреться презентабельно, так как просто потеряется в широком пространстве, и не будет производить желаемого эффекта на интерьер.
Скорее, эта модель строения будет к месту в средней по площади комнате, где она может проявиться во всем своем великолепии, при условии должной для оформления комнаты отделки. В такой обстановке камин станет главным аксессуаром дизайнерского проекта, к которому будет подбираться мебель и декоративные элементы.
Камин, прилегающей к стене торцевой стороной
Этот вариант камина предназначен для устройства его в большой или средней величины комнате. Он в состоянии разделить помещение на отдельные зоны или образовать дополнительную стену, которая сократит излишне широкий проход, например, между прихожей и залом. В камин может быть установлена металлическая сквозная топка, оснащенная с двух или даже трех сторон жаростойким стеклом, а может быть устроена топка из жаропрочного кирпича, выходящая в сторону комнаты, а задняя стенка украсит каменной кладкой прихожую.
Камин удачно делит комнату на две зоны
Для маленького дома этот камин может подойти только в том случае, если в здании всего одна комната. Он может помочь разграничить ее на две и сделать дом более комфортным для проживания.
Камин, стоящий посередине комнаты
Камин, стоящий посередине, может подойти для большого зала и средней величины комнаты. Для маленького же помещения он не подойдет, так как будет мешать проходу. Он может быть возведен из кирпича и иметь массивную конструкцию – эта модель для большой просторной площади.
Камин островного типа
Для средних размеров помещения обычно приобретают готовый компактный металлический камин со сквозной топкой с прозрачными стенками, которая позволит любоваться огнем с двух сторон комнаты
Этот аксессуар интерьера будет отвлекать на себя внимание от остального оформления комнаты и станет для нее главным украшением
Угловой камин
Угловой вариант камина – самый оптимальный для маленькой комнаты, хотя он вполне подойдет и для помещений больших размеров. Эта постройка может быть компактной и аккуратной или массивной и монументальной, а ее размер будет зависеть от отведенного для нее места. Такой камин, как и любой другой, может иметь готовую металлическую топку, которую очень просто установить – ее нужно просто вставить в готовый “портал”. Или традиционную кирпичную, устроенную из жаропрочного материала.
Угловой тип камина
Конструкция углового камина несложна и возвести ее не составит труда. Возможна внешняя модернизация, например, добавление или увеличение боковых полок, облицовка поверхностей понравившимися отделочными материалами или кладка кирпича под расшивку. Главное – это сохранение внутренней конструкции топки и дымоотводного канала.
Эта модель обязательно преобразит помещение и внесет в его интерьер особую уютную нотку.
Инструкция по кладке камина из кирпича
Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.
Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.
Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.
Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.
Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.
В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.
Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.
Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.
В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.
Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.
Чертеж и стоимость камина в беседку на улице из кирпича: как сделать самому
Эффектно смотрится камин-барбекю в уличной беседке. Он не только ее обогревает и создает атмосферу уюта, но и может быть использован для готовки. Дровяной камин в беседке — стационарная конструкция, которую невозможно перенести и разобрать для хранения в сезон холодов.
К его возведению подходят максимально ответственно, отдельное внимание уделяя фундаменту, поскольку он должен выдержать массу очага. В его стоимость при самостоятельном изготовлении входят только затраты на покупку и доставку материалов и комплектующих
Для беседки подходят любые виды каминов, но наибольшей популярностью пользуются двухуровневые с дровенником и топкой. Возведение начинают с обустройства фундамента. Затем на бетонное основание укладывают кирпичные ряды в соответствии с выбранной схемой.
Процедура кладки не отличается от технологии возведения отопителя в доме. Строительство очага завершают декорированием. Беседку облицовывают вагонкой, керамической плиткой или камнем. В отделке камина эстетично выглядит бутовый гранит, базальт и доломит. Более бюджетный вариант — декоративный облицовочный кирпич.
Как сделать камин из гипсокартона?

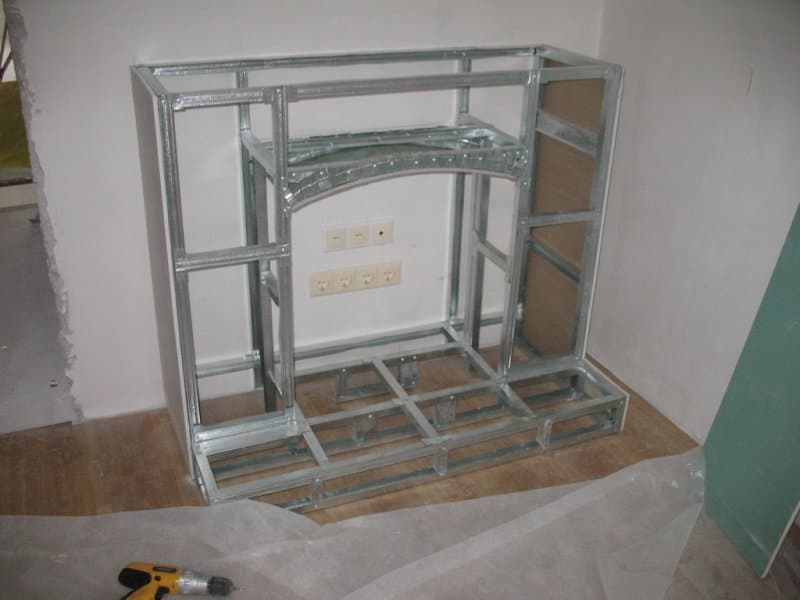

Первым делом изготавливать металлический каркас из железного профиля. Его фиксируют в полости стены при помощи саморезов и шуруповерта. Дизайн конструкции подбирается по личным предпочтениям заказчика.
Гипсокартон является универсальным видом строительного материала, который позволяет воплотить любые задумки в реальность. Материал отлично принимает плавную и обтекаемую форму.
Места соединения замазывают штукатуркой. После этого, можно переходить к финишной отделке. Здесь можно использовать декоративный камень, венецианскую штукатурку или вниловые наклейки с имитацией бруса
Установка оборудования
Как рассчитать размеры камина
После окончания строительных работ, вам необходимо установить основные компоненты камина своими руками. В отопительную систему монтируются:

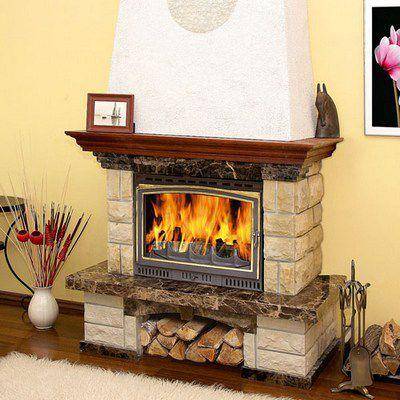

- Каминная топка. Она приобретается на рынке или создается своими руками. Практика показала, что в самодельный камин все же лучше вставить фирменную топку, поскольку она является ключевым элементом в функционировании всей отопительной системы.
Установка и эксплуатация каминной топки
- Патрубок для присоединения дымохода – это металлическая основа, которая позволяет герметично соединить трубу и каминную топку. Для максимальной защиты предметов интерьера дачи патрубок необходимо обделать огнестойкими материалами.
- Сверху к каминной топке монтируется дымоотвод. В качестве дымохода лучше выбрать металлическую трубу по двум причинам: во-первых, ее легче ставить, а во-вторых, она не нуждается в дополнительной герметизации. Металлическую трубу необходимо покрыть толстым слоем теплоизоляционных материалов – стекловатой, пеностеклом или алюминиевым скотчем. Делается это для того, чтобы стенки дымохода не раскалялись от горячей трубы и не приводили к разрушению кладки.
- Решетка выравнивания давления. Это небольшое приспособление необязательно покупать на рынке, его можно сделать своими руками из подручных материалов. Возьмите кусок обычной нержавеющей стали и вырежьте из него небольшую дверку, размерами 5х5 см. Заготовка вставляется в боковую часть камина на расстоянии 10 см от потолка. С ее помощью вы будете управлять давлением в камине. Например, при слабом давлении форточку необходимо закрыть, а при сильном, наоборот, открыть.
На этом этапе изготовление дачного камина можно считать оконченными. Осталось только добавить декоративных элементов для дачи и построить небольшой сарайчик, где будут храниться дрова для топки.
Примеры небольших сарайчиков для дров
Что касается декоративного оформления камина, то для дачного дома подойдет практически любой стиль. Главным требованием к дизайну камина является его простота. Отопительное оборудование можно украсить керамическими силуэтками и другими предметами из огнестойких материалов.
Открытый или альпийский (швейцарский)
Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.
Альпийский или швейцарский камин имеет запоминающийся облик
Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.
Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.
Выбор топки
Если решено использовать металлическую топку, то дымоотводную трубу нужно выбирать по диаметру патрубка, уже имеющегося на ней.
Удобная в монтаже готовая топка
В специализированных магазинах сегодня можно приобрести топку любой конфигурации – открытую и закрытую, сквозную и одностороннюю, а также уже со встроенным теплообменником для водяного контура. Ее конструкцию можно хорошо рассмотреть на схеме, где подобная топка показана в разрезе.
Каминная топка со встроенным теплообменником
Традиционная кирпичная топка выкладывается белым шамотным кирпичом, поставленным на торцевую сторону. Он жаростоек, поэтому спокойно выдерживает высокие температуры. Эта работа требует предельной аккуратности, так как поверхности очага должны быть максимально ровными. Поэтому процесс ее устройства займет достаточно много времени. Если нет опыта в искусстве кладки кирпича, то лучше выбрать готовую металлическую топку. Она отлично подойдет к современному интерьеру комнат.
В заключение – пробная растопка очага
После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку
Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их
Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.
Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.
