Как осуществляется регулировка температуры теплого водяного пола

Правила заправки системы

Правильно настроить функционирование водяной конструкции нельзя, если объём жидкости в трубопроводе будет изменяться самостоятельно. Это может произойти, при наличии воздуха в системе – смотрите инструкцию как спустить воздух с теплого пола самостоятельно

Поэтому, важно как профессионально смонтировать конструкцию, так и правильно её заполнить

Для качественного заполнения системы, следует обе коллекторные ветки оснастить автоматическими воздухоотводчиками. Заправку петель пола следует проводить отдельно от других отопительных устройств. Генератор и радиаторы заполняются заранее. Перед заправкой коллекторные входные вентили перекрываются.

Чтобы правильно произвести запуск пола, нужно к крану подачи подсоединить шланг от источника водоснабжения или насоса, а к возвратке — шланг для выхода воздуха.

Начинать заполнение водяного пола надо с коллектора и его распределительных узлов. Для этого, расходомеры подающего вентиля открываются на полную, в этот момент краны на обратке следует отключать.

Петли заполняются поочерёдно, вода пускается пока из стравливающего шланга, она не пойдёт чистая, и без воздушных пузырьков. Запускать воду следует небольшим напором, это сделает процесс выхода воздуха из труб равномерней. После заправки всех петель, устройство можно включать.

Работа с расходомерами коллекторов

Под балансировкой тёплого пола подразумевается определение норм для каждой петли. Ведь от размера ветки пола, чтобы в процессе прохождения по ней теплоноситель остывал согласно расчётного значения, количество воды требуется разное. Объём жидкости, которую пропускает через себя петля, является тепловой нагрузкой на неё.

Не редко, рекомендуют определять расход теплоносителя, отталкиваясь от мощности насоса, то есть объём поступающей жидкости разделяется пропорционально на длину петель. Однако стоит отказаться от этого способа, так как точно рассчитать размер каждого змеевика этим методом не просто.

Помимо этого, вычисления данным способом приводит к несоответствию напора в петли с расчётным значением, что делает невозможным настроить конструкцию.

Сам же регулировочный процесс расходомерами несложный – статья с пошаговой инструкцией. Пропускная возможность устройства настраивается с учётом модели, либо поворотом корпуса, либо штока с помощью ключа. В приборе отражается количество воды в литрах, прошедшее за минуту, необходимо лишь установить желаемое значение.

В основном всегда, при регулировке пропускной способности одной петли, происходит изменение в других. Поэтому, процесс следует повторять последовательно с каждым расходомером. Значительные сбои свидетельствуют о том, что арматура имеет плохую пропускную способность, или циркулирующий насос имеет низкую производительность.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:

  • оптимальной считается температура поверхности пола 28С;
  • если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
  • для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

  1. Своевременно включать и выключать систему.
  2. Поддерживать необходимую температуру в помещении.
  3. Осуществлять автоматический нагрев комнаты к необходимому времени.
  4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

  • температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
  • коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Назначение устройства

Основная функция данного устройства – эффективное распределение теплоносителя по обогревательной магистрали благодаря согласованной работе встроенной термостатической и регуляторной арматуры

Наличие регуляторов расхода очень важно, поскольку трубопроводные контуры характеризуются разной длиной. В соответствии с законами физики, если в трубу большей и меньшей длины поступит равный объем теплоносителя, то в конце длинной ветки жидкость, нагревшая пол, станет прохладнее по сравнению с той, что будет на выходе из укороченной ветки

В первую очередь, это отображается на качестве работы – водяной теплый пол без гребенки независимо от схемы подключения приобретает «полосатость». Другим негативным моментом может стать ситуация, при которой теплоноситель вообще не поступает в удлиненный контур. Это связано с тем, что он обладает повышенным гидросопротивлением, в результате чего вода пойдет по укороченной (с уменьшенным сопротивлением) трубе. Регуляторы расхода способствуют балансировке уровня поступления теплоносителя в систему таким образом, чтобы контурное разделение теплоносителя стало пропорционально длине элементов.

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

  • котёл;
  • насос;
  • расширительный бак;
  • коллекторы для радиаторов и тёплого пола;
  • радиаторы;
  • трубы.

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

  1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
  2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
  3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
  4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
  5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка. Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб – узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

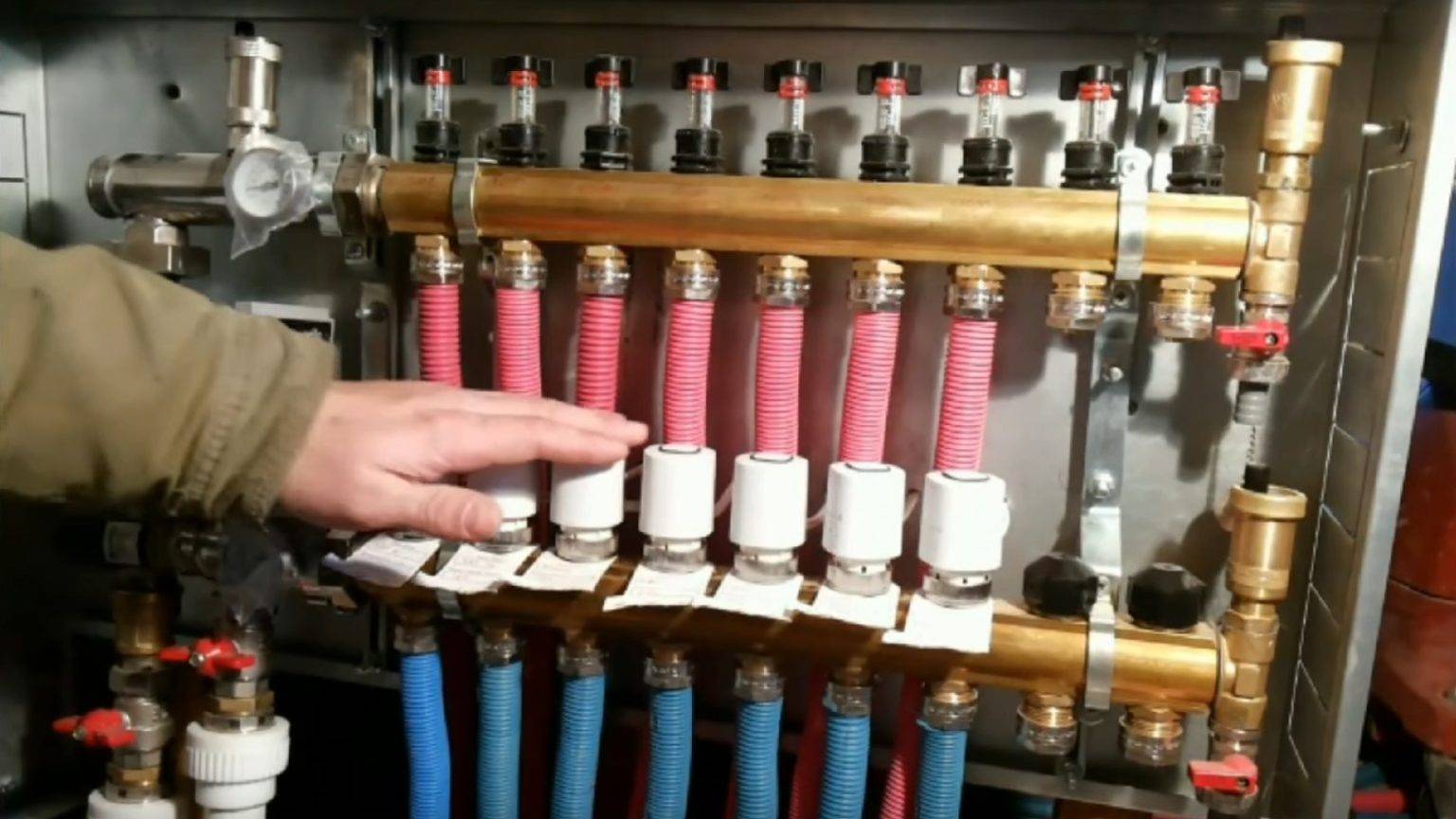

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Важно! Улучшение эффективности работы системы напольного отопления, в результате её ручной настройки, будет заметно лишь в случае интенсивной циркуляции теплоносителя по ней. Добиться этого возможно только, при использовании отдельного теплонасоса

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Важно! Теплообмен в напольных водяных системах отопления осуществляется с большой инерционностью. Задержка прогрева поверхности покрытия особенно заметна, если трубы уложены в слишком толстую бетонную заливку (свыше 60-70 мм). Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов

Иногда эффект от изменения интенсивности подачи теплоносителя становится заметным только через несколько часов.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

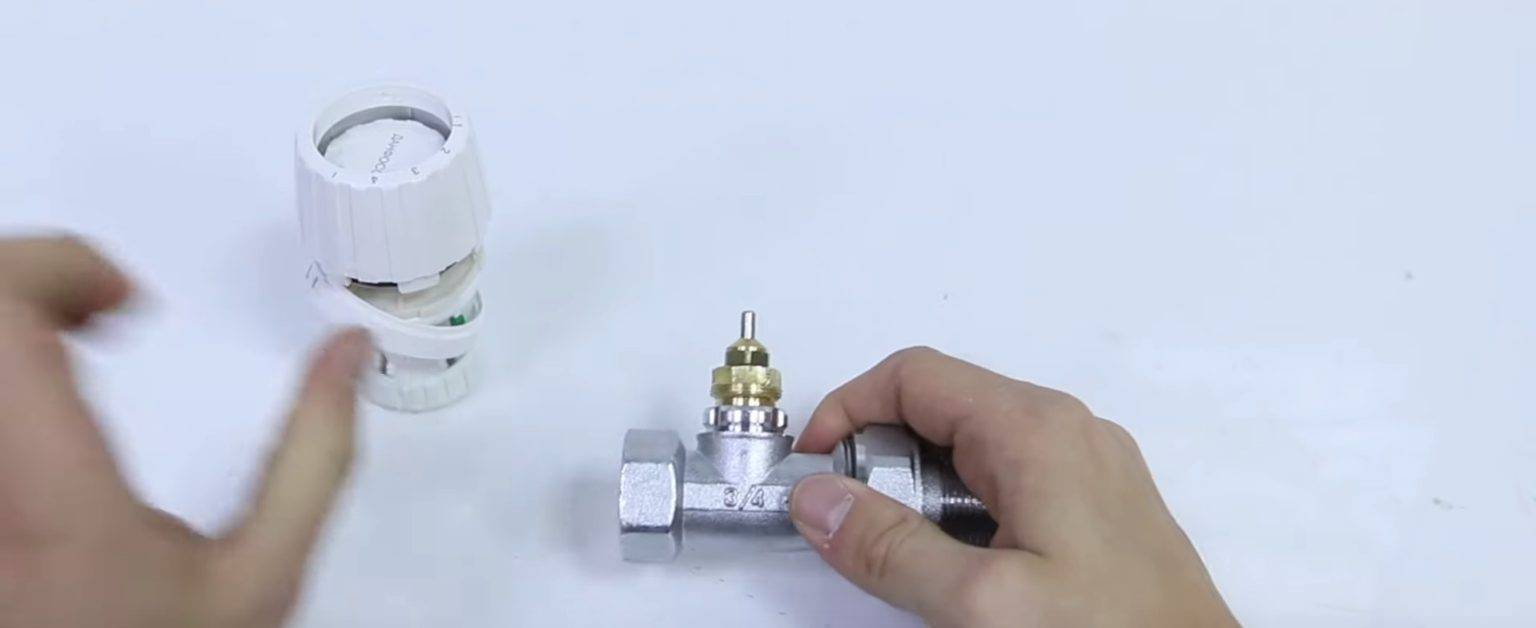

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

  1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
  2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

  • ручное регулирование;
  • индивидуальное;
  • групповое;
  • комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

  • При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.
  • Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
  • В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
  • Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
  • Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
  • На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия. Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

  1. индивидуальный,
  2. групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Принцип работы простейшего терморегулятора

Простой электромеханический регулятор по принципу действия работает так же, как аналогичное устройство для подержания температуры в холодильнике.

Для этого используется свойство газов или жидкостей менять свой объем при изменении температуры окружающей среды. Вещества, физические свойства которых используются для измерений, заключают в герметичную трубку. Один кончик этой трубки помещают в контролируемую зону, через второй рабочее тело механически воздействует на контактную группу.

Механический терморегулятор теплого пола

Такой регулятор имеет ряд особенностей. Длина трубки с рабочим телом фиксирована. Она не может быть изменена в большую или меньшую сторону. Поэтому установка термодатчика теплого пола привязывает регулятор к точке в полу, необходимой для контроля температуры и подключения питающих нагреватель кабелей. Высоту установки регулятора требуется выбрать такой, чтобы его трубки хватило до места измерений.

При повреждении трубки терморегулятор неизбежно выходит из строя. Поэтому на участке «регулятор – место измерения» ее нужно защитить от механических воздействий пластиковой трубой.

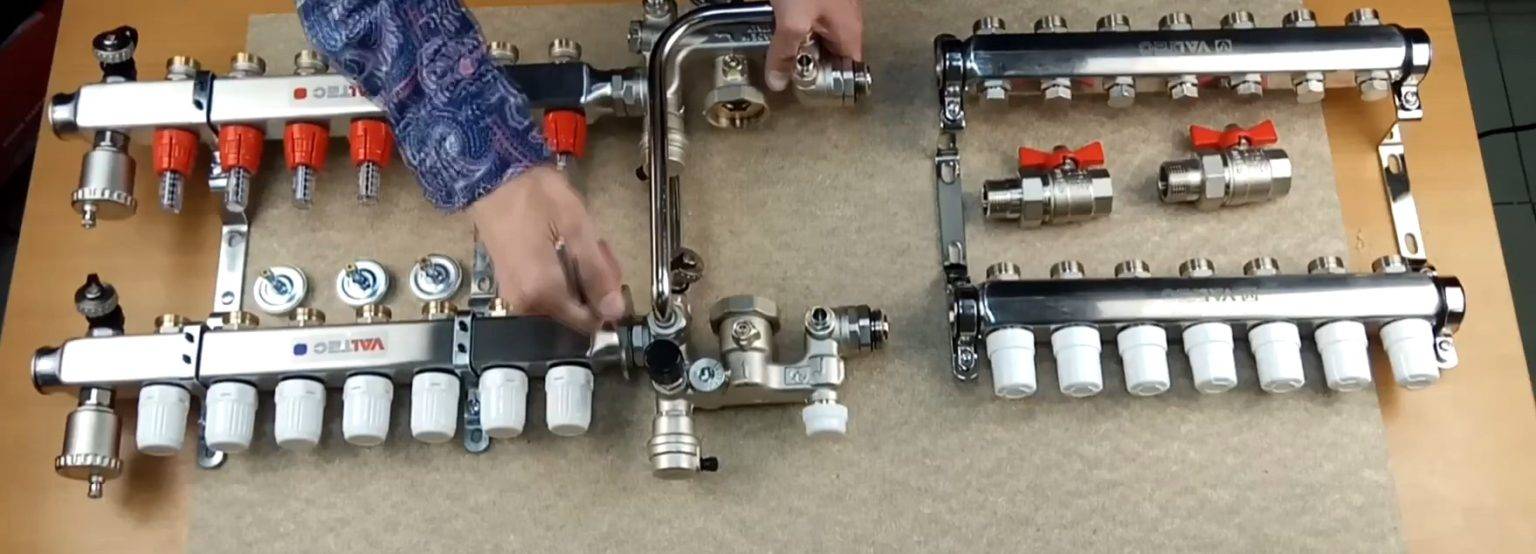

Для чего нужна гребёнка

Гребенка для теплого пола выполняет функции контроля за всей системой, а также задачи по распределению теплоносителя. Принцип её работы следующий:

  1. общая труба – подающий коллектор принимает теплоноситель.
  2. распределяет горячую воду по петлям.
  3. при движении назад теплоноситель собирается в обратной гребенке.
  4. остывшая вода поступает к котлу, где снова нагревается.
  5. теперь пройденный цикл повторяется вновь. Горячая вода поступает в подающий коллектор и распределяется по контурам.

Распределительный коллектор пола оснащен расходомерами, а также клапанами, микрометрическими и балансировочными. Последние соединены с напорным (подающим), а также обратным коллектором.

Все подающие и обратные клапаны обязательно оснащены

  • термометрами;
  • клапанами для заполнения системы энергоносителем;
  • воздухоотводчиками;
  • клапанами слива воды.

В качестве дополнительных приборов в узел могут входить расходомеры и балансировочные клапаны. Весь узел помещается в коллекторный шкаф, здесь есть особые крепления. Естественно, необходимо правильно подобрать составляющие коллекторного узла, но его «сердцем» будет «труба с отводами».

В таблице приведены примеры того, как гребенки для теплого пола выполняют задачи, возложенные на весь коллекторный узел.

                         Задачи                    Выполнение
Подача воды в каждую отдельную петлюВозможность системе работать с разницей температур в каждом контуре
Сбор потоков воды из каждой труб обратного ходаПодача холодной воды к нагревательному котлу
Снижение температуры энергоносителя до 60СВ процессе бесконечного смешивания горячих и холодных потоков воды происходит экономия энергоресурсов

Как видно, хорошее устройство помогает экономно расходовать энергоноситель. Неплохими параметрами обладает инженерная сантехника валтек. Хорошее видео о том, как правильно смонтировать систему «теплый пол» с расходомерами продукцией компании.

Как работает терморегулятор?

Основное предназначение терморегулятора – поддержание стабильной работы электрического теплого пола. В зависимости от заданных параметров, он включает и выключает нагревательные элементы в определенное время. Такое действие позволяет снизить энергопотребление без ущерба качества отопления. Регулятор температуры принимает информацию о системе при помощи специального датчика. Он устанавливается внутрь конструкции, где фиксирует изменения заданного температурного режима.

Подключение теплого пола к терморегулятору

Существуют следующие разновидности приборов для регулирования работы напольной системы отопления:

  • механические. Работает благодаря наличию специального реостата механического типа, который контролирует температуру системы отопления;

    Терморегулятор механический IMIT-TA3n

  • электронные. Рабочая температура кабельных нагревательных элементов устанавливается с применением электронного реле;

    Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

  • программируемые. Работают на основании заданной программы. Она контролирует процесс включения и выключения нагревательных элементов в определенное время.

    Программируемый терморегулятор Menred E51

Несмотря на разницу в устройстве приборов данного типа, схема их подключения ни чем не отличается.

Как установить смешивающий клапан своими руками

Данная схема установки используется преимущественно в котельных тех отопительных систем, которые подсоединены к гидроразделителю или же к безнапорному коллектору. А насос, расположенный в контуре №2, обеспечивает требуемую циркуляцию рабочей жидкости.

Обратите внимание! Если трехходовой клапан будет подключаться напрямую к источнику тепловой энергии на байпасе, подсоединенному к порту В, то потребуется и монтаж клапана с гидросопротивлением, равным аналогичному сопротивлению этого источника

Если этого не сделать, то расход рабочей жидкости на отрезке А-В будет колебаться в соответствии с движением штока. Отметим также, что данная схема монтажа предусматривает возможное прекращение циркуляции жидкости через источник, если установка была произведена без циркуляционного насоса либо же гидроразделителя в основном контуре.

Нежелательно подключать клапан к теплосетям или напорному коллектору в отсутствие приборов, которые дросселируют чрезмерный напор. Иначе расход жидкости на участке А-В будет колебаться, причем существенно.

В случае если перегревание обрата допускается, от чрезмерного напора избавляются посредством перемычки, установленной параллельно к подмесу клапана в контуре.

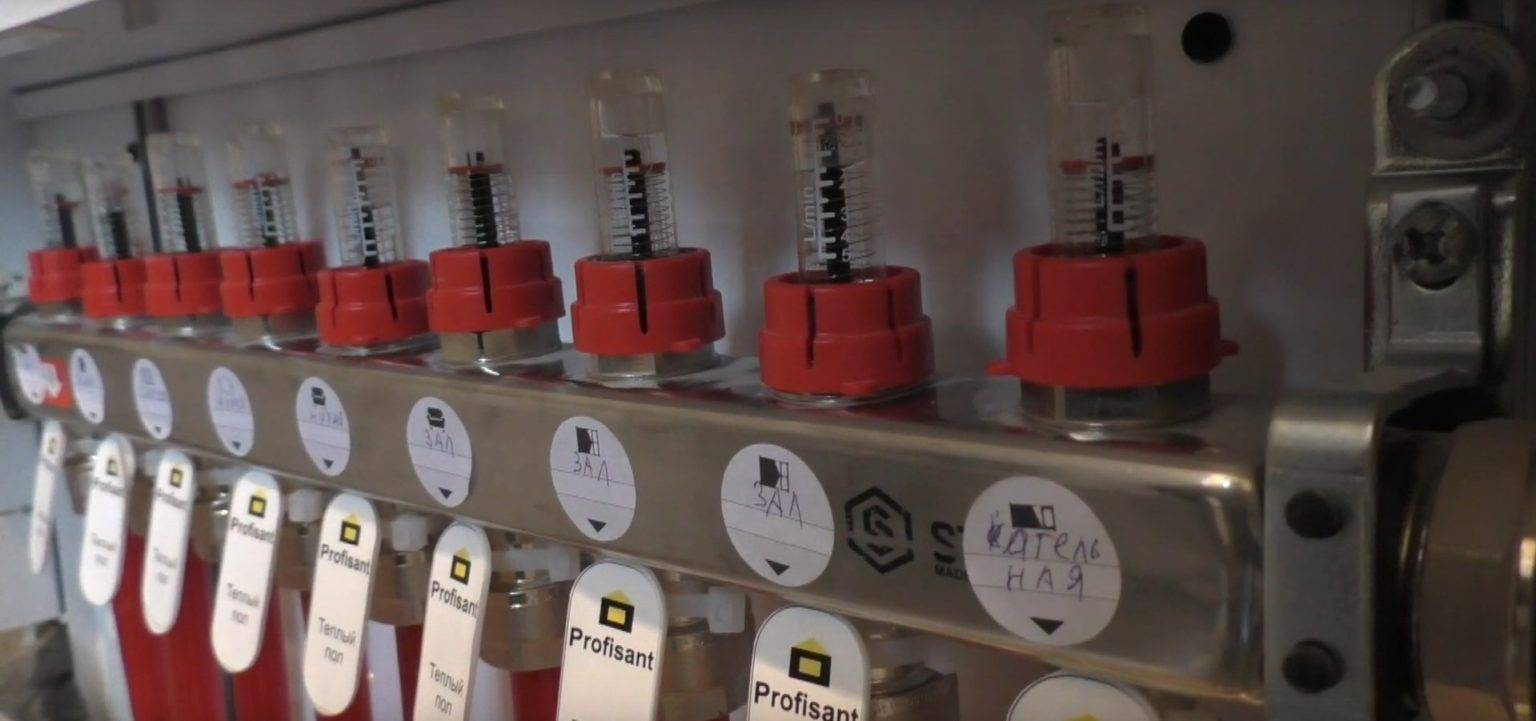

Принцип работы расходомера. Монтаж и настройка

При монтаже коллектора и подключении нагревательных контуров теплых полов расходомер ставится на собирающую гребенку, в которую поступает отработанная вода. Когда температура теплоносителя достигает заданного значения, в обратной части коллектора срабатывает клапан, сужая или полностью перекрывая просвет для поступления воды. Чтобы система работала по описанной схеме, насосно-смесительный узел и коллектор оснащают термостатами.


Колба расходомера со шкалой расхода теплоносителя

Для того, чтобы уровень воды в прозрачной колбе совпадал с делениями шкалы по горизонтали, прибор должен занимать вертикальное положение. Поэтому для нормальной работы контролирующей группы коллектор следует устанавливать с использованием отвеса или пузырькового уровня, добиваясь строго горизонтального положения комплектующих оборудования. Установка коллектора с отклонениями может стать причиной некорректной работы отопительного оборудования.

Установка и регулировка приборов выполняется в соответствии с инструкций по монтажу и эксплуатации, обычно в следующей последовательности:

  • при помощи ключа вкрутить расходомер в технологическое отверстие сборной части коллектора;
  • вращая колбу расходомера против часовой стрелки, подготовить прибор для работы;
  • демонтировать заводской предохранитель (обычно в виде кольца);
  • выставить нужный напор поворотом по часовой стрелке латунного кольца в корпусе до нужной отметки — место расположения поплавка будет демонстрировать выполненную юстировку;
  • для предотвращения механических повреждений прибора закрыть латунное кольцо специальной накладкой;
  • проверить работу прибора в составе всей системы отопления.
