Как заливать теплый пол: тонкости монтажа

Виды смеси для заливки пола, преимущества и недостатки

Теплый пол у себя дома хотят иметь практически все, он может выступать хорошей альтернативой центральному отоплению. Если у вас нет навыков строительного дела, лучше не выполнять работы своими руками, а воспользоваться услугами специализированных компаний, но, даже в этом случае, нужно иметь общее представление как выполняются процессы, чтобы контролировать работников.

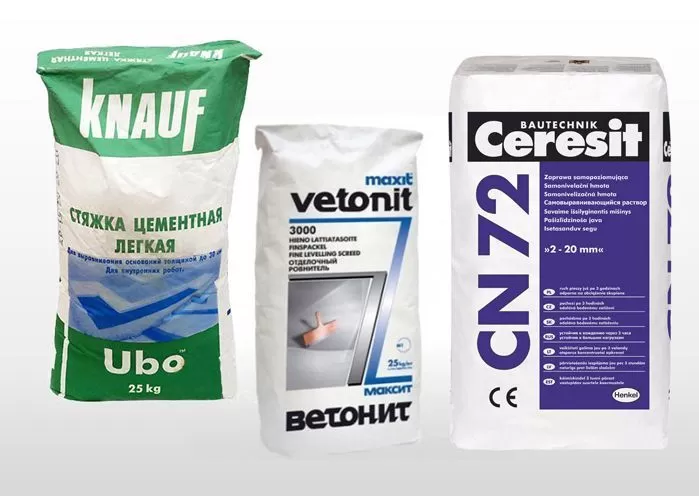

Смеси для стяжки теплого пола

Есть несколько разновидностей смеси для стяжки теплого пола:

• мокрая;

• полусухая;

• самовыравнивающаяся.

Чтобы решить, чем залить теплый водяной пол, следует сопоставить преимущества и недостатки всех материалов. Бетон или мокрая стяжка. В ее основе цемент и песок – это традиционный вариант смеси, но для увеличения эксплуатационных характеристик теплого пола используют дополнительные компоненты.

Как сделать стяжку теплого пола

Основным преимуществом этой смеси является простота приготовления – ее можно сделать своими руками. Это еще и самый дешевый вариант – стоимость компонентов невелика, поэтому подойдет людям с ограниченным бюджетом. Среди недостатков можно выделить следующие:

Схема заливки бетонной стяжки для теплого пола

• долго сохнет;
• более низкая прочность, в сравнении с аналогами, но этот показатель можно изменить, включив в состав пластификаторы, например:
  • PL 10460 (ГорМакс);
  • Uponor Multi;
  • RUTHERM S (Rehau);
• трудоемкий процесс замеса состава.

Полусухая стяжка – также имеет в своем составе цемент, требует гораздо меньшего количества воды. Обязательным компонентом является фиброволокно и полимерные добавки.

Проверка качества полусухой стяжки смонтированной поверх системы тёплого пола

Преимущества:

Подготовительный этап полусухой стяжки

• полусухая стяжка не дает усадки за счет небольшого количества воды;
• более прочная, чем бетонный состав, поскольку не имеет пор в структуре;
• более высокие показатели звукоизоляции, за счет малого количества воздуха;
• полимерные компоненты обеспечивают более высокую морозоустойчивость, небольшой коэффициент водопоглощения;
• быстро сохнет.

Среди недостатков можно выделить:

Полусухая стяжка на водяной теплый пол

• более высокую стоимость, чем бетонный состав, но есть возможность сэкономить, изготавливая раствор своими руками;
• необходим бетоносмесительный агрегат для качественного перемешивания всех компонентов;
• за счет менее пластичной структуры, возникают сложности с выравниванием поверхности, могут образовываться пустоты, которые снижают прочность покрытия.

Самовыравнивающиеся смеси могут быть двух видов:

• на основе цемента;
• на основе гипса.

Они приобретают все большую популярность, благодаря своим преимуществам:

Устройство бетонной стяжки с финишной самовыравнивающей смесью

• более пластичные, равномерно растекаются по всей поверхности и выравниваются под собственным весом;
• быстро сохнут – некоторые составы, например, Скорлайн FK48 R (Основит), позволяет ходить по полу уже через два часа после нанесения;
• имеют повышенные характеристики прочности, морозоустойчивости, звукоизоляции.

Среди недостатков можно выделить следующие:

• необходимость использования специальной техники для подачи раствора;
• нужно приобретать готовые сухие смеси, нет возможности их изготовления самостоятельно;
• более высокая стоимость материала.

Самовыравнивающаяся смесь

Технология заливки теплого пола, используя бетон

После выполнения подготовительных этапов, можно приступать к заливке бетонной стяжки. Для изготовления раствора понадобится:

• цемент (1 часть);
• песок (6 частей);
• пластификатор (по инструкции, примерно 0,35 л на 50 кг цемента);

• вода.

Цемент нужно брать М300 и выше, песок лучше заменить отсевом. Если площадь помещения более 40 м2, то целесообразно включить в состав фиброволокно, для лучшего распределения раствора по поверхности. В этом случае можно не использовать дополнительную армирующую сетку.

Технология заливки бетона:

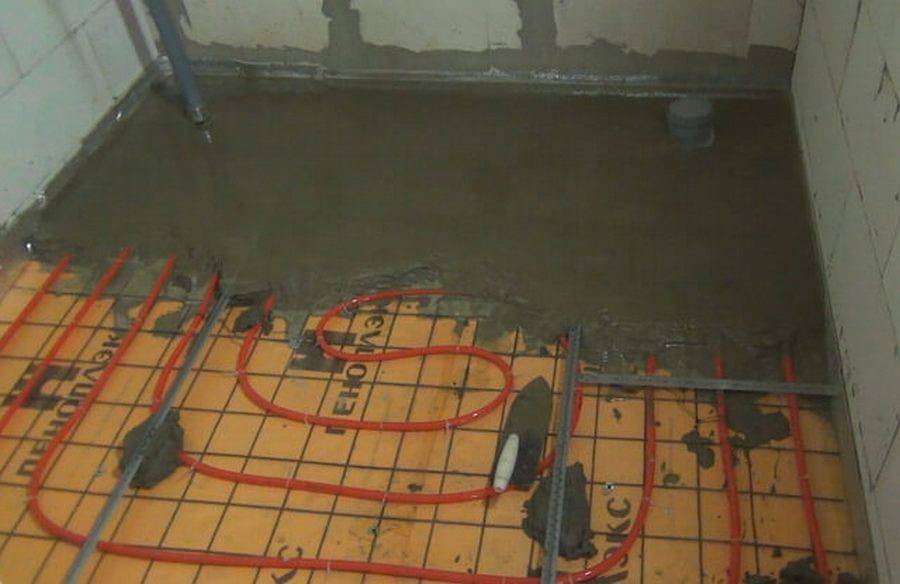

Устройство водяного тёплого пола с бетонной стяжкой

• Замешивать раствор удобнее всего в бетоносмесительном агрегате. Сначала нужно смешать все сухие компоненты, затем понемногу добавлять воду, пока масса не станет однородной.
• Обязательным условием для укладки стяжки любым раствором, является организация давления в трубах, минимум 0,3 МПа.
• Готовый бетон выкладывают небольшими кучками по всему периметру пола и выравнивают с помощью правила.

• Целесообразно разделить помещение на несколько участков, а если площадь более 40 м2, то проложить между размеченными квадратами межконтурную демпферную ленту, имеющую Т-образный профиль.

• При заливке нельзя наступать на трубы.
• Слой бетона должен быть более 3 см, меньше не допускается при монтаже теплого водяного пола.
• После выработки всего раствора, по всему периметру застилается полиэтиленовая пленка.
• Один раз в сутки нужно смачивать пол водой и снова накрывать пленкой. Продолжительность этого этапа – до 7 дней.
• Финишное покрытие можно укладывать через 28 дней.

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.

Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

• более низкая стоимость;
• легкость при выравнивании поверхности;
• тепло и звукоизоляционные характеристики такого пола значительно выше;
• не усаживается при высыхании;
• период готовности значительно короче.

Система отопления смонтирована в полусухую стяжку

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.

На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

• Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
• Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
• Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
• Смеси для теплых полов, выпускаемые в широком ассортименте.
• Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

• М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
• М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

• М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
• М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

• Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
• Работы перед монтажом системы – обязательный процесс.
• Не качественная установка демпферной ленты.
• Черновая стяжка залита неровно.
• Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.

Подготовительные работы

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить теплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают ее до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

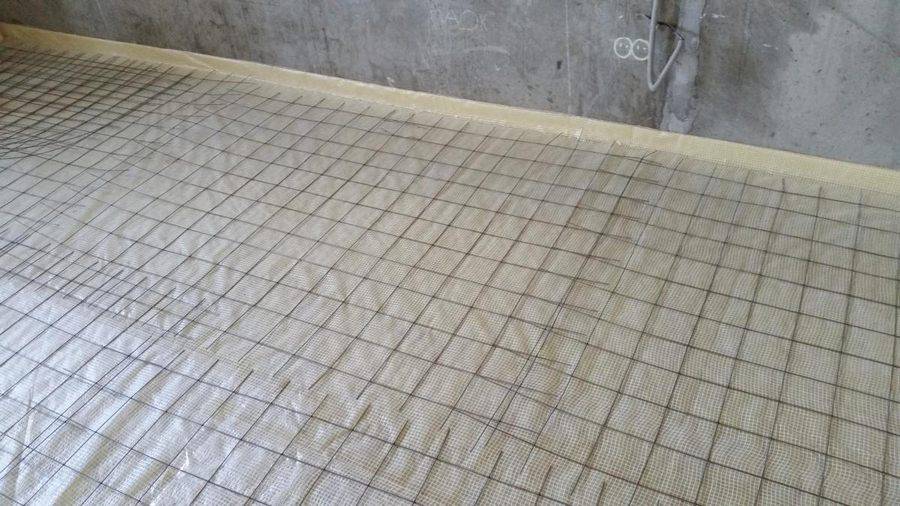

Иногда строители укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на теплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть еще один способ с использованием одной сетки. Ее приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции теплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Технология обустройства стяжки

Очень важным моментом является выбор, каким бетоном заливать теплый пол. Смесь должна иметь такую консистенцию, чтобы ее легко можно было разравнивать правилом.

Если объем работы небольшой, раствор можно вымесить в емкости вручную, но для заливки большой квадратуры потребуется бетономешалка. Существует инструкция, поясняющая, каким раствором заливать теплые полы (подробнее: “Как выполняется стяжка для водяного теплого пола”).

Для замеса потребуется:

• 1 часть цемента, желательно марки М400;
• 4 части просеянного речного песка;
• вода для замеса тестообразной смеси;
• пластификатор и фиброволокно (прочитайте: “Применяем фиброволокно для стяжки – особенности”).

После приготовления раствора приступают к заливке пола. Сначала смесь выкладывают горкой и лопатой равномерно раскладывают по поверхности. Используя правило, выравнивают стяжку, передвигая его по направляющим маякам. Делать работу следует быстро, иначе смесь станет непригодной к использованию.

За один раз редко удается получить гладкую поверхность, не имеющую мелких неровностей. Проще уложить слой раствора немного выше профилей, а излишки его удалить утром правилом. Главное, чтобы смесь не успела окончательно застыть, но при этом она должна быть твердой.

Затем удаляют маяки из стяжки, чтобы они потом не заржавели, а образовавшиеся штробы заделывают свежеприготовленным раствором.

При выполнении заливки своими силами, специалисты рекомендуют использовать другие материалы. Например, это может быть полусухая стяжка пола на теплый водяной пол, которая имеет преимущества перед другими способами обустройства бетонного слоя (подробнее: “Устройство полусухой стяжки пола – инструкция по монтажу”). После ее применения не нужно выравнивать поверхность, да и высыхает она гораздо быстрее. Кроме этого, полусухая стяжка не дает усадку, на ней не бывает трещин.

Как делается полусухая стяжка

Технология заливки пола полусухой смесью практически не отличается от бетона. Смесь продается уже готовой, например:

Полусухая стяжка в конструкции теплого пола

• С-10 (Старатели);
• АМ-8 Теплый пол (Победитель);
• Монолит (Теплолюкс);
• Knauf UBO;
• Knauf BODEN30;
• Ceresit CN

В такую смесь добавляется немного воды до консистенции влажного песка и засыпается небольшими кучками на пол, разравнивается правилом. Полусухая стяжка должна быть толщиной более 3 см от уровня труб, при этом следует обеспечить в них необходимое давление.

После завершения работ по заливке, нужно выполнить финишную затирку. Для этого используется специальная машина. Она также утрамбовывает смесь, сокращая воздушные пространства. Следует помнить, что делать затирку по истечении 6 часов после окончания заливки бессмысленно – полусухая стяжка уже высохнет полностью.

Устройство стяжки пола по маякам

Сборные или сухие стяжки обустраиваются без каких-либо “мокрых процессов”.

Сухая стяжка, слои

На плиту перекрытия настилается гидроизоляционный материал, обычно это плотная полиэтиленовая пленка, поверх которой после выставления нулевого уровня саморезами крепятся маяки. Чаще всего в этом случае применяются потолочные профили для гипсокартона или их усиленные ребрами жесткости аналоги. Направление маяков — вдоль длинных стен помещения (от входной двери до окна). Профилей не может быть меньше трех даже в небольшом помещении и использовании трехметрового правила, иначе прочность готовой стяжки окажется под вопросом. Оптимальное расстояние между маяками — порядка 60 см. Керамзит или песок засыпают из мешков, начиная от дальнего угла, и распределяют между маяками плотным равномерным слоем.

Засыпка выравнивается с помощью правила

“Финишный” слой стяжки — листы ГВЛ, ОСП или фанеры в два слоя, фиксируемые клеем и саморезами. Маяки из засыпки, естественно, не извлекаются.

Гипсоволокнистые листы верхнего слоя сухой стяжки крепятся клеем и жёстко фиксируются с помощью саморезов

Сухие стяжки сложно назвать бюджетными, их не рекомендуется укладывать во влажных помещениях, но применение широко распространено благодаря небольшому весу и высокой скорости обустройства.

Полусухие стяжки отличаются от мокрых уменьшенным количеством влаги в растворе, наличием пластификаторов и фиброволокна.

Полусухая стяжка пола

Смесь для полусухих стяжек подают на объект пневмонагнетателем, а для мокрых чаще всего готовят в помещении порционно непосредственно перед заливкой.

Цементно-песчаная стяжка пола (мокрая)

И полусухие, и мокрые стяжки по маякам позволяют спрятать в толще раствора инженерные коммуникации, в том числе трубы теплого водяного пола.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.

Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 — 5 лет.

Требования к полу в гараже

Чтобы в процессе эксплуатации напольное покрытие в гараже не создавало проблем при проведении ремонтных работ с автомобилем, оно должно соответствовать следующим требованиям:

1. Прочность и надежность пола относительно механических повреждений. Практически ежедневно его поверхность подвергается абразивному трению, ударам и высоким нагрузкам, поскольку транспортное средство имеет значительный вес. Поэтому неверно выполненная стяжка пола в гараже может сделать верхний отделочный слой непригодным к эксплуатации.
   Устойчивость к воздействию горюче-смазочных смесей и химических реагентов. И ламинат, и линолеум быстро испортятся под их действием.
2. Пожаробезопасность. Исходя из этого требования, можно утверждать, что деревянные полы нельзя укладывать в гаражах по причине их повышенной горючести.
3. Износостойкость. Помещение, где находится автомобиль, интенсивно эксплуатируется.
4. Влагостойкость. Отопление в гаражах встречается нечасто, что приводит к образованию конденсата на стенах и потолочном перекрытии. В зимнее время года с подкрылков и колес автомобилей осыпается снег, который тает. Поэтому материал покрытия пола должен быть влагостойким.

Исходя из вышеперечисленных требований, бетонный пол в гараже можно назвать лучшим решением.

Как залить стяжку по маякам самостоятельно? Основные этапы

Определение толщины стяжки, расчет количества раствора, разметка.

Подготовка основания включает в себя мелкий ремонт плит перекрытия при необходимости (заделку трещин, выбоин), уборку (удаление пятен от масла, клея, обеспыливание), грунтование для улучшения адгезии.

Укладка звуко-, гидро- и теплоизолирующих (керамзит/пенополистирол) материалов, если необходимо, а также демпферной ленты по периметру всех стен. Причем гидроизоляционный материал рекомендуется использовать в помещениях любого типа и назначения, так как водяные пары с подвалов и нижних этажей проникают через ж/б перекрытия.

Укладка арматурной сетки и коммуникаций, если требуется (например, при монтаже теплого пола или стяжки большой толщины). Сетка в этом случае укладывается на пластиковые фиксаторы либо самодельные приспособления. В процессе заливки сетку желательно слегка смещать в разные стороны, чтобы раствор распределялся равномерно и не оставалось пустот.

Установка маяков. Самый ответственный этап

Чтобы поверхность стяжки была идеально ровной, важно выставить все маяки в одной горизонтальной плоскости. Расстояние между маяками выдерживают в пределах полутора-двух метров, отступ крайних профилей от стен 20-30 см.

Замешивание раствора вручную либо подача из пневмонагнетателя и распределение смеси правилом между маяками.

После этого этапа стяжку желательно накрыть полиэтиленовой пленкой и оставить созревать

Через 3-5 дней, когда стяжка наберет прочность, можно извлекать маяки и заделывать выемки самонивелирующейся либо цементно-песчаной смесью.

Финишный этап — шлифовка стяжки. Проводится в два этапа — одновременно с выниманием маяков и после полного затвердевания поверхности.

Заключение

При устройстве теплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.

Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж теплых полов можно только тогда, когда есть полная уверенность, что все будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.
