Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема

Этап 3

Для подключения электрических проводов к нагревательным элементам необходимо установить контактные клеммы. На одну полосу ИК пленки требуется 2 клеммы. В готовых комплектах на нагревательной пленке уже установлены соединительные клеммы, монтаж дополнительных клемм из комплекта на другие полосы производится по образцу.

Установка контактных клемм, рис. 1

Установка контактных клемм, рис. 2

В готовом комплекте KEEPLY OPTIMAL 160 2 м2 идут 2 набора с двумя соединительными клеммами в каждом. Также 2 клеммы предустановлены на пленке. Если приобретается пленка на отрез (VIOLET FLOOR), то требуется докупить дополнительные комплекты VF с необходимым количеством клемм из расчета количества полос пленки.

Например, для подключения двух полос пленки понадобится дополнительный комплект VF2, куда входит 4 клеммы. Для подключения трех полос пленки подойдет комплект VF3 с 6 монтажными клеммами, для 4 полос — VF4 с 8 клеммами и т. д.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

Преимущества и недостатки пленочного теплого пола

Плюсами данного способа обогрева являются:

  • низкая стоимость комплекта материалов. Нужно купить только пленку, терморегулятор и соединительные провода. Не нужно тратиться на дорогостоящую стяжку;
  • легкость монтажа. Подготовить пол, расстелить и подключить пленку довольно легко. Никаких специальных знаний для этого не требуется;
  • быстрота монтажа. Пленка расстилается и подключается буквально за несколько часов и это можно сделать даже в одиночку;
  • пленочный теплый пол может быть единственным источником обогрева. Это позволяет отказаться от радиаторов отопления.


Преимущества и недостатки пленочного теплого пола

К минусам пленочного теплого пола можно отнести:

  • сравнительно высокое энергопотребление. Если пленочный теплый пол используется как единственный способ обогрева, то в комнате размером 20 м2 пол будет потреблять около 1,5 кВт/ч;
  • быстрое остывание пола. Поскольку тепло накапливается только в верхнем слое покрытия, при отключении нагрева, пол достаточно быстро остывает;
  • зависимость от работы электросетей. При плановом или аварийном отключении электричества, отключается и обогрев. В некоторых случаях в сочетании с быстрым остыванием пола это может стать проблемой.

Монтаж инфракрасной пленки своими руками

Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штроб в термоизоляции.

3.3. Установка экранирующего (заземляющего) слоя

Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием.

Обязательно использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

  • 3.3.1. Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку Heat Plus.
  • 3.3.2. Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой покрывал инфракрасную пленку. Отрежьте ножом или ножницами требуемую длину слоя.
  • 3.3.3. Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою с помощью коннектора.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их фиксирующим скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

  • 3.3.4. После размещения монтажных проводов необходимо во второй раз протестировать каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.
  • 3.3.5. Управляющие провода соединяют параллельно в монтажной коробке с соответствующим питающим кабелем от термостата.
  • 3.3.6. Заземляющие провода также соединяются в коробке клемным соединением, минуя терморегулятор. Рекомендуется использовать монтажную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.
  • 3.3.7. Датчик температуры пола фиксируют скотчем на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и инфракрасной пленкой «Heat Plus». Провод датчика может быть сокращен или, если потребуется, удлинен до 5 м гибким двужильным проводом сечением жилы 0,75 мм². Желательно отметить на плане местоположение наконечника датчика.
  • Для корректной работы системы «Теплый пол» рекомендуется укладка датчика пола под одной из полос нагревательной инфракрасной пленки в месте наименьшей теплоотдачи.
  • 3.3.8. Убедитесь, что теплый пол установлен и зафиксирован так, как необходимо (изображено на Вашем плане).

3.4. Установка защитного теплораспределяющего слоя

В качестве защитного теплораспределяющего слоя можно использовать OSB-плиту или листы фанеры. При монтаже инфракрасной пленки под мягкие напольные покрытия (ковролин, линолеум, ПВХ плитка и др.) применение защитного теплораспределяющего слоя является обязательным и достаточным условием.

  • 3.4.1. Разложите поверх нагревательной пленки листы защитного теплораспределяющего покрытия. Подгоните по размеру, обрезая лишние участки. При обрезке подкладывайте твердую плоскую поверхность чтобы не повредить греющую пленку.
  • 3.4.2. Листы защитного покрытия должны располагаться встык.

3.5. Установка напольного покрытия

3.5.1. В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система пленочного теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения.

При использовании нагревательной пленки учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

Способы регулировки тепла

Современное оборудование теплого пола регулируется в зависимости от нужного режима:

  1. обогреть весь дом;
  2. нагреть пол в отдельной комнате;
  3. наладить разный температурный обогрев в нескольких помещениях.

Настраивать обогрев можно вручную. Собственник жилья самостоятельно устанавливает и контролирует подогрев своего жилища до уровня своего личного ощущения комфорта.

Нередко пользователям хочется узнать, как настроить свой механизм водяного обогрева жилища:

  1. регулируется температура носителя тепловой энергии;
  2. регулированию поддаются коллекторы и смесительные узлы.

Точки отсчета здесь – замеры температуры теплоносителя в распределителях при подаче или обратном поступлении. При водяном обогреве тепловые датчики монтируются на коллекторах. Они представляют собой часть термостатических клапанов, через которые производится регулировка теплого пола.

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию. Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

https://youtube.com/watch?v=VhSO7oeVvmA

Инфракрасный теплый пол под плитку

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

  1. Нажимается клавиша включения электропитания «0»;
  2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
  3. Когда набирается температура, высвечивается «set»;
  4. Желаемый температурный уровень отражается на индикаторе «run»;
  5. Отключается питание кнопкой on/off.

Установка даты и времени

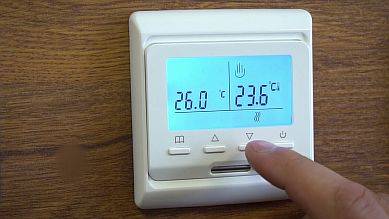

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

  • подъёма;
  • ухода из дома;
  • возвращения на обед;
  • ухода с обеда;
  • возвращения вечером;
  • ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

  • калибровка, переключение и одновременное включение датчиков;
  • настройка температурного ограничения;
  • установка шага включения и отключения температуры;
  • регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

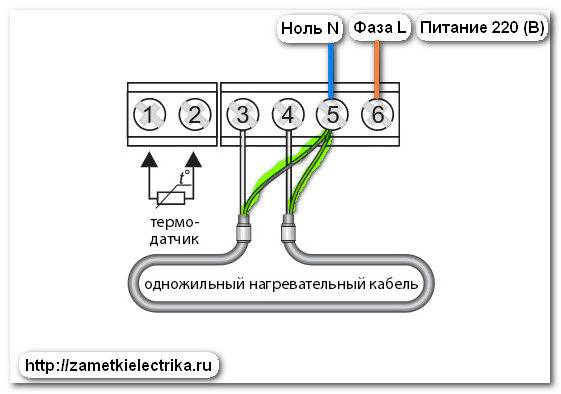

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.

Выбор пленочного теплого пола


Пленочный теплый пол

Основным критерием для выбора пленки служит ее мощность. Все производители предлагают два типа пленки: мощностью 150 Вт/м2 и 220 Вт/м2. Первый вариант можно использовать, если теплый пол не является единственным источником обогрева в помещении, а нужен лишь для комфорта. Если же другие варианты обогрева не предусмотрены, то следует выбрать пленку мощностью 220 Вт/м2.


Расчет мощности пленки


Выбор комплекта теплого пола

Для соединения листов следует использовать мягкие медные провода. Выбор сечения зависит от конечной мощности всего теплого пола и обычно составляет от 1,5 до 2,5 мм2.


Расчет сечения провода


Расчет энергопотребления

Терморегулятор лучше использовать именно той модели, которую рекомендует производитель пленки, важно проследить, чтобы допустимый ток терморегулятора был больше тока, потребляемого полом. Дифференциальный автомат


Дифференциальный автомат

Обязательно подключите теплый пол через автоматический выключатель дифференциального тока с уставкой тока утечки 10 мА.


Теплый пол CALEO GOLD с эффектом саморегуляции

Теплый пол CALEO GOLD с эффектом саморегуляции

ПоказательЗначениеРазмерность
Удельная потребляемая мощность170Вт/ м2
Ширина термопленки CALEO GOLD50см
Максимальная длина одной полосы термопленки10пог. м
Температура плавления термопленки130°С
Длина волны ИК обогрева5-20мкм
Доля ИК-лучей в общем спектре9,40%
Антиискровая сетка+
CALEO GOLD 170 Вт. Стоимость1647-32939 (за комплекты от 170-0,5-1,0 до 170-0,5-20,0)руб.
CALEO GOLD 230 Вт. Стоимость1729-34586 (за комплекты от 230-0,5-1,0 до 230-0,5-20,0)руб.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Подключение теплого пола к электричеству: схема, особенности устройства и рекомендации

November 6, 2016

В отопительный сезон многие хозяева задумываются об установке альтернативных отопительных приборов. Такое оборудование должно быть энергоэффективным и создавать качественный обогрев помещений. Одним из лучших решений на сегодняшний день является электрический теплый пол. Он потребляет меньше энергоресурсов, по сравнению с другими обогревателями. Принцип его работы позволяет создать максимально комфортный обогрев.

Смонтировать такую систему очень просто. Подключение теплого пола к электричеству, схема которого подробно представлена в инструкции производителя, поможет у этом. Перед проведением монтажа необходимо изучить поэтапно процесс установки. Если все выполнено правильно, гарантия от производителя будет действовать в процессе эксплуатации самостоятельно подключенной системы. У некоторых производителей она достигает 20-25 лет.

Теплые полы в виде нагревательных матов

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Это интересно: Как подключить электричество к гаражу — это необходимо знать

Расход электроэнергии на инфракрасный теплый пол

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.
  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Что это такое

Инфракрасный теплый пол состоит из нагревательной пленки, температурного датчика, терморегулятора, соединяющих всю систему воедино кабелей.

Нагревательная пленка

Наиболее распространенная на современном рынке инфракрасная нагревательная плёнка представляет собой гибкую скатываемую в компактный рулон полосу, имеющую следующее строение:

  • два слоя прозрачного прочного полимера, не препятствующего прохождению инфракрасных волн и имеющего температуру плавления 210-250;
  • две продольные медные шины, покрытые с одной стороны тонким слоем технического серебра;
  • поперечные графитовые полосы (карбоновая паста) шириной 10-15 мм соединенные с медными токоведущими шинами. Полосы собраны в отдельные секции длиной 20-25 см.


Строение нагревательной пленки инфракрасной теплого пола

Температурный датчик

Данный элемент инфракрасного пола устанавливается под нагревательной пленкой и соединяется с терморегулятором укладываемым в гофру кабелем. Основная функция термодатчика — это измерение температуры нагрева поверхности пленки и передача данной информации по кабельной линии на термостат.


Температурный датчик

Терморегулятор

Терморегулятор (термостат) — устройство, с помощью которого устанавливают и поддерживают определенное значение температуры в помещении.


Терморегулятор

В зависимости от конструкции и принципа действия такие устройства бывают трех основных видов:

  • электромеханические с вращающимся лимбом или двухпозиционной кнопкой;
  • электронные с жидкокристаллическим дисплеем и несколькими кнопками;
  • программируемые с сенсорным экраном и встроенным контроллером.

Силовые кабели

Силовые кабели используются для подачи питания на термостат и подключенные к нему полосы нагревательной инфракрасной пленки.

Принцип действия

Процесс обогрева помещения инфракрасным теплым полом происходит следующим образом:

  1. Систему с помощью силового кабеля подключают к источнику питания — бытовой электрической сети с напряжением 220В.
  2. Ток через продольные медные шины подается на обладающие высоким сопротивлением графитовые поперечные полосы.
  3. Под действием проходящего тока графитовые полосы начинают испускать невидимые для человеческого глаза инфракрасные лучи.
  4. Исходящее от графитовых полос инфракрасное излучения нагревает пол, от которого тепло передается воздуху в помещении.
  5. Термодатчик, расположенный под пленкой, постоянно передает информацию о температуре ее нагрева на терморегулятор.
  6. Когда поданным датчика температура нагрева пленки достигла оптимальной (заданной) терморегулятор прекращает подачу тока в систему.

Включается система при падении температуры пленки ниже заданной — терморегулятор замыкает питающую нагревательную пленку цепь и весь описанный выше процесс повторяется.

Укладка инфракрасной плёнки и подсоединение нагревательных элементов

Плёнку аккуратно разрезают по предназначенным для этого линиям, чтобы получить отрезки нужного размера. Укладывают термоплёнку навстречу к терморегулятору. Надо следить, чтобы медная полоса была внизу. Между собой плёнка фиксируется строительным скотчем.

Чтобы соединить вместе греющие элементы, поступают следующим образом:

  • зачищенный кончик провода устанавливают внутрь контактных зажимов;
  • зажим с проводами крепят на нагревательный элемент плёнки (один конец располагается на медной шине, другой — внутри конструкции);
  • фиксируют с помощью пассатижи;
  • изолируют места обреза шин и подключения электрического кабеля битумным скотчем.

Чтобы места соединений нагревательных элементов не выпирали, в теплоизоляционном слое для них вырезают углубления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
