Как заполнить систему отопления – виды теплоносителей и правила заполнения

Как заливать воду снизу?

Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной – полутора атмосферы бывает достаточно.


Впускной узел системы отопления (вер.1)
Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.


Узел впускного клапана
Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.

Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.

Стратегия № 1 (быстрая)

Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.

Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.

Стратегия №2 (долгая)

У нас нет такого количества широких емкостей, чтобы поставить их под каждым клапаном. Тогда мы не откручиваем клапаны. Заливаем воду до тех пор, пока давление по нашему манометру не поднимется до максимума (обычно это 1.5 атмосферы). После этого мы идем к первому клапану с кружкой и отверткой и спускаем весь воздух. Давление опустится. Мы идем вниз и опять поддаем давление до максимума. И так повторяем, пока из нашего клапана не польется вода. После этого идем к следующему клапану и все повторяем. С такой стратегией можно залить воду за 2 часа. Но не пролить при этом ни капли! И работать, кстати, одному.

Хорошей идеей будет поставить к водопроводному крану жену и сказать, чтобы поддерживала давление. То есть, чтобы стрелка была “вот здесь”. Моя жена с этим делом отлично справляется. Ей даже нравится, кажется.

Стратегия №3 (промежуточная)

Лично в моей системе отопления присутствует накопительный котел. В нем довольно много воды. Литров 60. И панельные радиаторы. В них помещается очень мало воды. И трубы у меня тонкие. То есть, основная вода у меня в котле. На выходе котла у меня стоит циркуляционный насос. На насосе находится клапан для спуска воздуха. Я откручиваю этот клапан и заливаю весь котел. Как только из мотора (из его клапана) потекла вода, я начинаю действовать по стратегии №2. И заливаю свою систему где-то за час-полтора.

Почему прыгает давление

Если вы замечаете медленное снижение показателей, проверьте теплообменник на течь. Микротрещины появляются в результате некачественного материала, быстрого износа. Частое пользование реагентами при удалении накипи также приводит к печальным последствиям.

Чтобы избежать неполадки, устанавливайте смягчающие фильтры. Они вытягивают из жидкости соли магния и калия. Обнаружить трещины сложно. Иногда они проявляются зелеными пятнами на поверхности. В трубчатых радиаторах можно заделать отверстие холодной сваркой или спайкой.

Битермические теплообменники страдают от гидроударов, отчего лопаются их трубки. Ремонту они не подлежат, только замене.

Особенности заполнения системы отопления закрытого типа

Для выполнения работ необходим насос и расширительный бак. Рекомендуется делать это вдвоём. Задача первого — наполнять контур водой, пока второй контролирует спуск воздуха.

Если приходится делать всё в одиночку, достаточно включить слабый напор. Клапан для сброса газа должен быть в верхней части трубопровода, на отдалении от котла.

Перед началом под место вытекания жидкости ставят ёмкость для её сбора.

Кран для удаления воды ставят внизу. Неподалёку от него, возле котла, монтируют подающий патрубок. Для заполнения используют шланг, который помещают в водопровод или соединяют с насосом. Успешному процессу способствует высокий напор. Система заполнится, когда из клапана для отвода покажется жидкость. Затем идёт спуск воздуха и проверка давления. При необходимости процедуру повторяют.

В двухконтурной системе процесс проще. Для залива используют систему подпитки, если есть. Она автоматически проведёт балансировку, удалит газ и подберёт заданное давление. При её отсутствии понадобится соединить шлангом водопровод с котлом и провести заполнение через последний. В этом случае придётся вручную чистить контур от воздуха.

Если котёл газовый, с него придётся снять лицевую крышку. Там расположен насос для подкачки. Устройство включают, прогревая теплоноситель.

Жидкость смешивается с газом, который нужно удалить: для этого клапан внутри прибора приоткрывают отвёрткой. Когда из него покажется вода, клапан затыкают.

Процедуру повторяют 3—5 раз с интервалом в 2-3 минуты. Если в котле перестало бурлить, проводят проверку давления.

Закончив заполнение закрытой системы, переходят к осмотру на целостность труб. После неё делают отладку и гидравлические испытания.

Схема

Схема закрытой системы отопления бывает однотрубной и двухтрубной. Выбор зависит от условий использования и требований к эффективности.

Однотрубная схема замкнутой отопительной системы подходит для построек небольших размеров. Допускается ее монтаж в двухэтажном доме, причем на каждый этаж должно приходиться не более 5 радиаторов. Однотрубная схема (ленинградка) имеет существенный недостаток — радиаторы подключены последовательно, и чем дальше от котла расположен прибор отопления, тем ниже температура теплоносителя, который проходит через него. Замыкающими цепочку радиаторами должны служить приборы отопления с увеличенной площадью теплоотдачи по сравнению с первыми.


Схема двухтрубной системы обогрева

Двухтрубная схема закрытой системы отопления более эффективна, поскольку позволяет доставлять во все радиаторы теплоноситель одной температуры. Данный вариант подходит для домов большой площади, в том числе в несколько этажей.

Подготовительные работы перед закачкой тепловой жидкости

Перед заполнением отопительной системы необходимо выполнить подготовительные работы.

Опрессовка

Опрессовка — серьезная часть пусконаладочных работ, которые проводятся перед первым запуском системы, а также перед каждым отопительным сезоном. Так называется гидродинамическая проверка системы в условиях, по сложности превосходящих последующую реальную нагрузку. Это проверка на прочность трубопровода, всех соединений и узлов, а также точек ввода и вывода в здание, системы теплых полов, оборудование и работоспособность котельных.

Принципы проведения регламентируются СНиП:

В здании температура должна быть выше 0°С.

Подбор опрессовочного давления не должен превышать предельные величины, указанные производителем.
Величина давления опрессовки должна превышать рабочее на 50%.

В частных жилищах давление опрессовки находится в среднем в диапазоне 2—6 атм.

Системы в старых домах проверяются с заниженными величинами, чугунные радиаторы также устанавливают предел максимальному значению — не более 6 атм.

При подборе оптимального значения опрессовочного давления важно пользоваться технической документацией на трубы и оборудование, исходить следует из допустимого максимума для самого слабого звена в системе.

Проводится проверка водой, даже если в систему будет заливаться антифриз, опрессовка с рабочим раствором делается во вторую очередь.

Контроль параметров

Грамотную опрессовку проводит только специалист, имеющий соответствующие знания и опыт. Проверка и контроль параметров требует спецоборудования.

Рекомендуемые параметры:

  • выше рабочих в полтора раза, не ниже 0,6 МПа.
  • не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
  • в частных домах до трёх этажей отопление работает под давлением не более 2 атм.
  • в многоквартирных пятиэтажных домах 2—6 атм
  • в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В частных домах нередко арматура, радиаторы и прочее пребывает в лучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

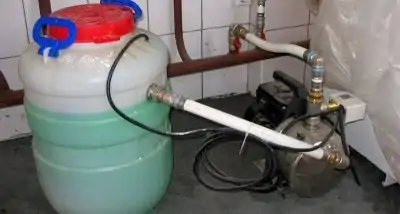

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Прочистка системы

Перед тем как приступать к заполнению системы, необходимо ее прочистить. Это нужно делать в том случае, если она уже довольно долго эксплуатируется, или же в качестве предыдущего теплоносителя использовалась обычная водопроводная вода.

Для этой процедуры необходимо приобрести специальное средство, предназначенное именно для удаления отложений. Его нужно развести, ориентируясь на прилагаемую инструкцию, а затем заполнить контур раствором.

Разведенное средство следует оставить в трубах на несколько часов. В течение этого времени под воздействием химических веществ все отложения, скопившиеся на внутренних стенках труб, будут растворены. После процедуры необходимо слить весь раствор.

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его

При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

  • из водопровода;
  • из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

  • Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
  • Теплоноситель закачивается при выключенном источнике тепла.
  • Вся запорная арматура открывается, закрытым остаётся только слив.
  • Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
  • Подключается подача теплоносителя: заполняются контур, котёл и бачок.
  • С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла

Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления

Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

  • Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
  • Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
  • Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
  • Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
  • Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности

Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

  • Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
  • Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
  • Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
  • Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.

Виды теплоносителей

Существует несколько типов, в основном жидкости, но также встречаются газообразные. Чаще прочих используют два следующих вещества.

Вода

Является стандартным наполнителем трубопровода. Хорошо переносит тепло и не вызывает химических реакций, кроме окисления металлов. По мере эксплуатации контур частично заполняет накипью, образующейся по мере остывания жидкости.

Важно! При использовании этого вещества достаточно проводить ежегодную чистку системы от твёрдых образований

Антифриз

Незамерзайку используют в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что происходит с водой. Для вливания антифриза рекомендуется создавать систему с контуром небольшого диаметра, а радиаторы устанавливать панельные. Это помогает экономить на расходе жидкости.

Фото 1. Антифриз модели ЭКО-30 на пропиленгликоле с карбоксилатными присадками, вес – 10 кг, производитель – «Thermagent».

Кроме того, её гораздо труднее заполнить: незамерзайку нельзя залить напрямую шлангом или через бак (в закрытой системе).

Залив выполняют одним из двух способов:

  • Снизу при помощи насоса. Он создаёт давление, благодаря которому антифриз начинает циркулировать. Для этого понадобится специальный механизм, способный воздействовать на жидкости кроме воды.
  • Через обратный клапан. Его соединяют с ёмкостью, располагая как можно выше. Это помогает уменьшить давление. Закончив заполнение, остатки сливают.

Промывка системы перед запуском

Схема водяного отопления.

Если в отопительной системе имеется вода, то ее необходимо слить. Далее следует демонтировать радиаторы отопления. Затем подключить трубы для подачи воды из системы водоснабжения к выходу из системы, а сливную — ко входу в систему. Все образованные соединения необходимо хорошо закрепить заранее подготовленными хомутами. Следует помнить, что с чем большим давлением будет подаваться вода, тем лучше пройдет очистка (но не более двух атмосфер). Для создания давления обычно используют насос. К воде можно присыпать хлорную известь для достижения дезинфицирующего эффекта. В среднем на такую процедуру может уйти около двух часов. По окончании из слива пойдет чистая вода без дополнительных примесей.

Очистку системы отопления можно провести с использованием специальных химических веществ: присадок или антикоррозийных жидкостей

К ним стоит относиться с осторожностью, поскольку подходят они не для всех материалов и могут повредить некоторые элементы системы

После чистки производится монтаж радиаторов в обратном направлении их демонтажа. Следует дополнительно проверить герметичность системы путем визуального осмотра и выявления течей.

Порядок выполнения работ

На первый взгляд залить теплоноситель задача простая, однако даже с водой предстоит много мороки, а с антифризами добавляется ряд нюансов.

В первую очередь возникает вопрос, как правильно рассчитать количество концентрата, чтобы получить в итоге раствор с необходимыми параметрами. И даже при этом начинают с подготовки отопления к эксплуатации.

Подготовка

Учитывая требования производителя антифриза, проверяют теплообменники, прокладки, вентили и т.д. Заменяются материалы, не совместимые с выбранным раствором. При обнаружении, например труб или устройств с оцинкованной внутренней поверхностью, их придется заменить при использовании антифриза на этиленгликоле.

Целостность соединений проверяется прессованием на наличие протечек, промывается водой или специальными составами, рекомендованными производителем котла для устранения засоров и накипи с отложениями. Перед окончательным наполнением промывается окончательно вся конструкцию водой.

Прежде чем переходить к подготовке раствора теплоносителя, необходимо узнать объем системы. Это ключевой фактор для подготовки теплоносителя. Достаточно наполнить отопление водой до полного выхода воздуха через воздухоотводчик или расширительный бак. После продолжительной работы циркуляционного насоса стравливается воздух с радиаторов и самой верхней точки. Только после этого воду сливают, чтобы получить точный объем.

Как разбавлять концентрат

Зная точный объем отопления, приступают к подготовке раствора в соответствии с инструкцией к выбранному антифризу. Используется чистая фильтрованная или дистиллированная вода. Ненужно разбавлять растворы, поставляемые уже в готовом виде с необходимой концентрацией.

Емкостью для разведения может быть полиэтиленовая бочка или металлическая для пищевых продуктов. В нее заливают воду и после добавляют отмеренное количество антифриза. Перемешивать раствор не нужно иначе образуется пена, и раствор получит дополнительное насыщение кислородом.

Как залить в систему отопления

Заполнение начинают с самой нижней точки, так снижается риск образования воздушных карманов или вспенивания антифриза из-за перемешивания.

Для заполнения теплоносителя потребуется:

  • Вибрационный насос, например малыш;
  • Гибкий шланг для подключения к дренажному клапану и сливу с самой верхней точки системы.

Для заполнения открывают вентиль на байпасе циркуляционного насоса. В бочку с раствором опускают насос, соединенный шлангом к дренажному клапану, и конец шланга от верхнего слива от расширительного бака.

Заливается большая часть содержимого бочки, пока не начнется выход чистого раствора с расширительного бака. После этого спускается воздух из радиаторов и котла с помощью крана Маевского. Далее доливается раствор до полного наполнения так, чтобы в открытом расширительном баке уровень теплоносителя достиг минимально допустимого уровня.

Как заполнять систему закрытого типа

Заполнение так же выполняется с нижней точки, подключая насос к дренажному клапану. Дополнительно используется манометр, с помощью которого следят за давлением. Оно не должно превысить допустимый порог, установленный на расширительном баке.

Спуск воздуха происходит на воздухоотводчике, расположенном в самой верхней точке системы и с помощь кранов Маевского на каждом радиаторе

Особенно важно не забывать про радиаторы при нижнем их подключении

Скорость заполнения, примерно 4-5 литров в минуту и зависит от работы воздухоотводчика. Как только с верхней точки пойдет чистая жидкость без воздуха, наполнение теплоносителем продолжается до достижения давления 1-1,5 атмосферы в соответствии с настройками расширительного бака и котла и с учетом расширения теплоносителя, чтобы при эксплуатационных параметрах получить максимум 2 атмосферы.

Включается циркуляционный насос. Во время первого цикла выйдут остатки газов, не выявленных ранее. Если на манометре будет заметно проседание давления, значит, воздух постепенно ходит, освобождая место для еще одной порции теплоносителя. Когда отопление отработает без включенного котла 2-3 часа без видимых снижений давления, значит, заливка теплоносителя выполнена успешно.

https://youtube.com/watch?v=uw84J6DK99U%3F
