Основные функции колосниковых решеток
Колосниковая решетка — это конструктивный элемент печи, чаще всего изготовленный из высококачественного чугуна, способного выдержать высокие температуры без ущерба своей целостности. Она устанавливается в донной части топочной камеры и служит основанием для укладки твердого топлива. В печах классической компоновки снизу через колосник в топливную загрузку поступает поток воздуха, обеспечивающего горение. Зола, в которую превращается топливо в процессе сгорания, через зазоры решетки ссыпается в зольник, освобождая камеру горения для новой закладки дров или угля. По мере наполнения зольник очищается.
Принцип циркуляции воздушных потоков через поддувало (зольник) и топочную камеру
Во многом эффективность работы отопительного прибора или сооружения зависит от конструкции колосниковой решетки. Ее щели или отверстия (в зависимости от особенностей модели) должны свободно пропускать воздушные потоки, регулируемые поддувальной задвижкой (дверцей). Иногда особое строение решетки само становится «регулятором» поддува воздуха.
Важным моментом является и правильность установки колосниковой решетки на свое посадочное место, обустраиваемое для этого в нижней части топочной камеры.
Колосники изготавливаются не только из чугуна, но и из стали. Но в отопительных бытовых сооружениях или приборах хозяева практически всегда отдают предпочтение чугуну.
Варианты колосниковых решеток и их стоимость
В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.
Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.
Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.
Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.
Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.
Условные обозначения – довольно понятны.
«РУ» – решётка колосниковая для угля,
«РД» — решетка колосниковая для дров.
Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.
Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.
| Иллюстрация | Наименование изделия | Линейные размеры, мм | Масса, кг | Примерная стоимость, руб. (2018 г) |
| Промышленная колосниковая решетка РУ-П-10 | 350×100 | 4.5 | 520 |
| Чугунная бытовая колосниковая решетка РУ-1. | 250×250×20 | 4.05 | 520 |
| Бытовая колосниковая решетка РУ-2. | 300×200 | 4.6 | 500 |
| Бытовая колосниковая решетка РД-8. | 245×220 | 4.1 | 450 |
| Бытовая колосниковая решетка РД-4. | 250×250×25 | 4.9 | 565 |
| Каминная колосниковая решетка РД-7. | 290×135 | 1.66 | 290 |
| Бытовая колосниковая решетка РУ-5. | 300×250 | 3.6 | 430 |
| Колосниковая решетка катализатор РД-9. | 300×200 | 4.2 | 555 |
| Бытовая колосниковая решетка РД-6. | 380×250 | 6.4 | 695 |
| Бытовая колосниковая решетка РД-5. | 300×250 | 5.65 | 695 |
| Промышленная колосниковая решетка РУ-П-2. | 520×200 | 14.1 | 1925 |
| Промышленная колосниковая решетка РУ-П-1. | 410×200 | 9.96 | 1430 |
| Промышленная колосниковая решетка РУ-П-5. | 910×250 | 33.3 | 3990 |
| Промышленная колосниковая решетка РУ-П-11.1 | 550×230 | 20.82 | 2395 |
| Промышленная колосниковая решетка РУ-П-11.3 | 800×230 | 30.55 | 3490 |
| Промышленная колосниковая решетка РУ-П-11 | 618×230 | 23.4 | 2685 |
Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.
Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой
3 Критерии выбора колосниковых решеток для печи
Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:
- Тип отопительного прибора (сооружения).
- Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
- Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
- Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.
В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.
Виды колосниковых решеток: классификации и популярные варианты конструкции
В большинстве случаев печная фурнитура производится либо из жаропрочной стали, либо из чугуна. Вполне очевидно, что колосниковые решетки подвергаются непосредственному воздействию огня, в связи с чем предпочтение рекомендуется отдавать именно чугуну (этот металл отличается более высокими прочностными характеристиками).
Топочные камеры, которые используются в современных печах, могут иметь различные формы и размеры, из-за чего производители выпускают литье для печных приборов всех доступных конфигураций. Более того, подходящий вариант вполне можно найти даже под нестандартные топочные камеры.
По особенностям своей конструкции колосниковые решетки могут быть двух типов, ознакомимся с ними.
- Наборные решетки. Они характеризуются тем, что состоят из определенного количества отдельных элементов. Образно говоря, они представляют собой своего рода конструкторы – их можно собрать своими руками, а затем получить полноценные решетки требуемых габаритов.
Цельные изделия. Они, как можно уже догадаться из названия, являются монолитными, следовательно, их нельзя собрать/разобрать. Типоразмеры в данном случае могут быть разными, а при выборе того или иного варианта необходимо ориентироваться, в первую очередь, на размеры самой топочной камеры.
О других разновидностях колосниковых решеток
Что касается колосников, изготовленных из жаропрочной стали, то они выпускаются цепными (такие изделия внешне похожи на транспортеры ленточного типа) и трубными (сделанные, судя по названию, из труб, относятся к охлаждаемым моделям).
А вот чугунные колосники для печи делятся сразу на четыре группы, рассмотрим каждую из них.
- Плиточные. Форма таких решеток прямоугольная, они, что характерно, могут ставиться не только в отопительные печи, но также и в котлы, работающие на твердом топливе, и камины. Изделия поистине универсальны, нужно лишь, чтобы типоразмер был подобран корректно.
Подвижные. Подобное название такие колосники получили потому, что имеют особую конструкцию, которая позволяет при необходимости менять ширину просветов. Как правило, такие модели устанавливаются в печах длительного горения.
Корзинные. Отличный вариант для очагов открытого типа, предназначающихся для того, чтобы готовить пищу, однако ввиду того, что такие приборы сегодня встречаются крайне редко, конструктивно эти колосники уже устарели.
Балочные. Последняя группа – это модели, известные как балочные (внешне напоминают строительные балки). Данные изделия являются наборными, еще они могут состоять как из одинарных, так и из двойных составляющих. Идеальный вариант для формирования решеток, имеющих нестандартные габариты.
Как изготовить колосник своими руками
Из чего состоит колосник сделанный своими руками
Некоторые застройщики, решив установить одну или несколько печей в загородном доме, сталкиваются с тем, что выпускаемые колосниковые конструкции не подходят по размерам к этим печам.
Тогда, чтобы не перекладывать печи, умельцы изготавливают колосник для печи самостоятельно, своими руками. Сделать это не так сложно.
Для простейшей конструкции понадобится стальной уголок, стальная арматура (диаметр желательно побольше), сварочный аппарат и болгарка.
Болгаркой нарезаются два отрезка уголка. Длина каждого отрезка должна соответствовать ширине топочной камеры. Далее нарезаются прутья арматуры. Длина каждого прута должна соответствовать длине топочной камеры.
Затем эти отрезки арматуры привариваются к уголкам с таким расчетом, чтобы оставлять достаточный зазор между прутьями.
После того, как будет приварен последний отрезок арматуры, полученную решетку можно устанавливать в печь.
Некоторые мастера вместо арматуры используют стальной уголок. При установке в печь такого устройства вершины уголков должны быть направлены вверх.
Источники
- https://teplospec.com/pechi-kaminy/kakoy-kolosnik-dlya-pechi-vybrat-i-kak-ego-ustanovit-svoimi-rukami.html
- https://teplofan.ru/pechi-i-kaminy/kolosnik-dlya-pechi-razmery-ustanovka
- https://StrojDvor.ru/otoplenie/pravilnaya-ustanovka-kolosnikov-v-pech-svoimi-rukami/
- https://pechiexpert.ru/pravila-ustanovki-kolosnikovoj-reshetki/
- https://kotel.guru/pechi/kladka/chugunnye-kolosniki-dlya-pechey-i-ih-razmery.html
- https://teploizolyaciya-info.ru/shumoizolyacija/shumoizolyacija_objekti/kvartira/kolosniki-dlja-pechej-prakticheskie-sovety-po-vyboru-i-ustanovke-svoimi-rukami.html
- https://ogon.guru/stroitelstvo-svoimi-rukami/pech/voprosi-stroitelstva/chugunniy-kolosnik.html
- https://52-kamin.ru/dymohod/kak-pravilno-polozhit-kolosnik-v-pechke.html
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kolosnik-dlya-pechi.html
- https://v-teplo.ru/kolosniki-dlya-otopitelnyx-pechej.html
- https://ZnatokTepla.ru/pechi/chugunnye-kolosniki-dlya-pechi.html
Классификация колосниковой решетки
Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.
Однако такая классификация существует:
- стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
- чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.
Другая классификация приспособлений связана с типом устройства.
Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:
- плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
- корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
- балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.
К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.
Как установить колосниковую решетку
Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.
Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.
Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник
Сам процесс монтажа крайне прост.
- Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
- Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
- Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
- После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.
На виде представлен процесс монтажа колосниковой решетки.
Размеры и виды колосниковых решеток для печей, советы по выбору
Конструкции современных печей разительно отличаются от своих предшественников. Использование новых материалов, принципиально новых элементов существенно повысили показатели эффективности работы отопительных приборов. Но есть один элемент, который остался практически без изменений – колосниковая решетка печи.
Эта часть конструкции является разделителем между камерой сгорания и зольниками. Основное предназначение колосников это:
- Поддержание процесса горения твердого топлива путем движения воздушных масс методом естественной конвекции, поступающие через зольник.
- Удаление из топки зольных элементов, которые могут препятствовать проникновению воздуха. Они попадают в поддувало через специальные отверстия, которые могут быть различной формы.
Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.
Конструкционные особенности
Внешне колосниковая решетка представляет собой решетку с раздельными элементами, которые выполняют роль поддержания топлива в топке. В зависимости от типа конструкции она может быть следующих типов:
Плиточная плоская
Самый распространенный тип колосников. Он применяется в печах, каминах и котлах. Его особенностью являются определенные габаритные размеры. Поэтому при самостоятельной кладке печи необходимо учитывать этот фактор.
Для установки в отопительный прибор должна быть предусмотрена монтажная площадка. Решетка должна свободно выниматься, а минимальный зазор между ее краями и кирпичной кладкой должен быть не менее 50 мм, так как в большинстве случаев колосник изготавливается из чугуна, то при расширении он может частично повредить топку и зольник.
Балочная
Данная конструкция колосников относится к наборному типу. Их количество напрямую зависит от размеров топки. Это оптимальный вариант для обустройства нестандартной самодельной печи. Но нужно учитывать стандартные длины колосника.
Корзинные
Колосниковые конструкции данной группы могут использоваться в открытых топках. В настоящее время их установка не практикуется, так как отопительное оборудование такого типа неактуально.
Подвижная решетка
В основе работы данной конструкции лежит ограничение размеров зазора между колосниками путем сдвига подвижной части в горизонтальной плоскости. Такое решение очень удобно для обеспечения автоматической работы печей долгого горения.
Типы топлива и размеры
Колосники разделяются на виды, в зависимости от типа применяемого топлива.
- Для дров необходимо использовать колосники таких размеров – 330*252, 300*252, 250*252, 250*180, 140*180, 120*140.
- Для угля – 350*205, 300*205.
Если же необходим монтаж балочных моделей, то нужно учитывать, что их длина составляет 250, 330 и 470 мм.
В подавляющем большинстве случаев колосники изготавливают из чугуна марки СЧ 15 (20). Выбор этого материала обусловлен хорошими показателями жаростойкости. Реже применяют сталь, так как со временем она может потерять форму из-за перепада температур и сильного термического воздействия.
Советы по выбору
В силу своих эксплуатационных особенностей, при выборе колосников следует обращать на такие важные моменты:
- Толщина изделия. Колосник должен выдерживать максимальный вес топлива, который полностью располагается на его поверхности.
- Щели для золы. В идеале они занимают около 40% от общей площади конструкции. Этот факт следует учитывать и при установке колосниковой группы из балочных элементов.
Руководствуясь данными советами в большинстве случаев можно выбрать оптимальную модель колосниковой решетки, которая станет составным элементом единой конструкции печи.
“>
Виды колосников: материалы и наиболее распространенные конструкции
Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.
Цельные и наборные колосники
Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:
- Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
- Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.
Детали наборных конструкций
Разновидности конструкций
Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).
Чугунные бывают нескольких видов:
- Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
- Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
- Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
- Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.
Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка
Разновидности колосниковых решеток
Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.
Так, их можно разделить на монолитные и наборные.
— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.
Варианты монолитной и сборной колосниковой решетки
— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.
Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.
Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.
Цены на колосники для печи
колосники для печи
Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка
На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.
Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

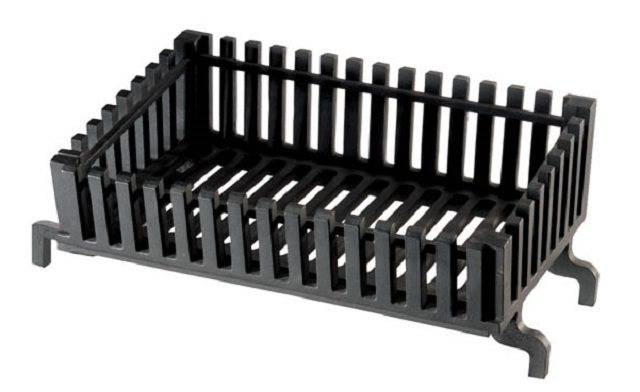

Корзинная колосниковая решетка «Riva Grate»
Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.
В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.
Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу
Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.
Один из вариантов конструкции подвижной колосниковой решетки Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.
Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.
Схема колосниковой решетки типа КРОК Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.
Варианты колосниковых решеток и их стоимость
В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.
Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.
Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.
Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.
Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.
Условные обозначения – довольно понятны.
«РУ» – решётка колосниковая для угля,
«РД» — решетка колосниковая для дров.
Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.
Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.
| Иллюстрация | Наименование изделия | Линейные размеры, мм | Масса, кг | Примерная стоимость, руб. (2018 г) |
|---|---|---|---|---|
| Промышленная колосниковая решетка РУ-П-10 | 350×100 | 4.5 | 520 | |
| Чугунная бытовая колосниковая решетка РУ-1. | 250×250×20 | 4.05 | 520 | |
| Бытовая колосниковая решетка РУ-2. | 300×200 | 4.6 | 500 | |
| Бытовая колосниковая решетка РД-8. | 245×220 | 4.1 | 450 | |
| Бытовая колосниковая решетка РД-4. | 250×250×25 | 4.9 | 565 | |
| Каминная колосниковая решетка РД-7. | 290×135 | 1.66 | 290 | |
| Бытовая колосниковая решетка РУ-5. | 300×250 | 3.6 | 430 | |
| Колосниковая решетка катализатор РД-9. | 300×200 | 4.2 | 555 | |
| Бытовая колосниковая решетка РД-6. | 380×250 | 6.4 | 695 | |
| Бытовая колосниковая решетка РД-5. | 300×250 | 5.65 | 695 | |
| Промышленная колосниковая решетка РУ-П-2. | 520×200 | 14.1 | 1925 | |
| Промышленная колосниковая решетка РУ-П-1. | 410×200 | 9.96 | 1430 | |
| Промышленная колосниковая решетка РУ-П-5. | 910×250 | 33.3 | 3990 | |
| Промышленная колосниковая решетка РУ-П-11.1 | 550×230 | 20.82 | 2395 | |
| Промышленная колосниковая решетка РУ-П-11.3 | 800×230 | 30.55 | 3490 | |
| Промышленная колосниковая решетка РУ-П-11 | 618×230 | 23.4 | 2685 |
Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.
Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой
Размеры и виды колосниковых решеток для печей, советы по выбору
Эта часть конструкции является разделителем между камерой сгорания и зольниками. Основное предназначение колосников это:
- Поддержание процесса горения твердого топлива путем движения воздушных масс методом естественной конвекции, поступающие через зольник.
- Удаление из топки зольных элементов, которые могут препятствовать проникновению воздуха. Они попадают в поддувало через специальные отверстия, которые могут быть различной формы.
Именно конструкция определяет эффективность применения решетки в тех или иных отопительных котлах.
Внешне колосниковая решетка представляет собой решетку с раздельными элементами, которые выполняют роль поддержания топлива в топке. В зависимости от типа конструкции она может быть следующих типов:
Самый распространенный тип колосников. Он применяется в печах, каминах и котлах. Его особенностью являются определенные габаритные размеры. Поэтому при самостоятельной кладке печи необходимо учитывать этот фактор.
Для установки в отопительный прибор должна быть предусмотрена монтажная площадка. Решетка должна свободно выниматься, а минимальный зазор между ее краями и кирпичной кладкой должен быть не менее 50 мм, так как в большинстве случаев колосник изготавливается из чугуна, то при расширении он может частично повредить топку и зольник.
Данная конструкция колосников относится к наборному типу. Их количество напрямую зависит от размеров топки. Это оптимальный вариант для обустройства нестандартной самодельной печи. Но нужно учитывать стандартные длины колосника.
Колосниковые конструкции данной группы могут использоваться в открытых топках. В настоящее время их установка не практикуется, так как отопительное оборудование такого типа неактуально.
В основе работы данной конструкции лежит ограничение размеров зазора между колосниками путем сдвига подвижной части в горизонтальной плоскости. Такое решение очень удобно для обеспечения автоматической работы печей долгого горения.
Типы топлива и размеры
Колосники разделяются на виды, в зависимости от типа применяемого топлива.
- Для дров необходимо использовать колосники таких размеров – 330*252, 300*252, 250*252, 250*180, 140*180, 120*140.
- Для угля – 350*205, 300*205.
В подавляющем большинстве случаев колосники изготавливают из чугуна марки СЧ 15 (20). Выбор этого материала обусловлен хорошими показателями жаростойкости. Реже применяют сталь, так как со временем она может потерять форму из-за перепада температур и сильного термического воздействия.
Советы по выбору
В силу своих эксплуатационных особенностей, при выборе колосников следует обращать на такие важные моменты:
- Толщина изделия. Колосник должен выдерживать максимальный вес топлива, который полностью располагается на его поверхности.
- Щели для золы. В идеале они занимают около 40% от общей площади конструкции. Этот факт следует учитывать и при установке колосниковой группы из балочных элементов.
Руководствуясь данными советами в большинстве случаев можно выбрать оптимальную модель колосниковой решетки, которая станет составным элементом единой конструкции печи.
Цены на чугунные колосники для печей
| Фото | Размер | Вес | Цена |
| Решетка колосниковая промышленная РУ-П-10 | 350×100 мм | 4,5 кг | 520 руб |
| Решетка колосниковаябытовая РУ-1 чугунная | 250x250x20 | 4,05 кг | 520 руб |
| Решетка колосниковаябытовая РУ-2 | 300×200 | 4,6 кг | 500 руб |
| Решетка колосниковаябытовая РД-8 | 245×220 | 4,1 кг | 450 руб. |
| Решетка колосниковаябытовая РД-4 | 250x250x25 | 4,9 кг | 565 руб |
| Решетка колосниковаякаминная РД-7 | 290×135 | 1,66 кг | 290 руб |
| Решетка колосниковаябытовая РУ-5 | 300×150 | 3,6 кг | 430 руб |
| Решетка колосниковаякатализатор РД-9 | 300×200 | 4,2 кг | 555 руб |
| Решетка колосниковаябытовая РД-6 | 380×250 | 6,4 кг | 695 руб |
| Решетка колосниковаябытовая РД-5 | 300×250 | 5,65 кг | 695 руб |
| Решетка колосниковаяпромышленная РУ-П-2 | 520×200 | 14,1 кг | 1925 руб |
| Решетка колосниковаяпромышленная РУ-П-1 | 410×200 | 9,96 кг | 1430 руб |
| Решетка колосниковаяпромышленная РУ-П-5 | 910×250 | 33,3 кг | 3990 руб |
| Решетка колосниковая промышленная РУ-П-11.1 | 550×230 | 20,82 кг | 2395 руб |
| Решетка колосниковая промышленная РУ-П-11.3 | 800×230 | 30,55 кг | 3490 руб |
| Решетка колосниковая промышленная РУ-П-11 | 618×230 | 23,4 кг | 2685 руб |
Вывод
Выбирая качественный колосник следует учитывать особенности конструкции печки. От характера топлива зависит выбор определенной конструкции и составляющих решетки. Колосник для банной печи из чугуна прослужит дольше, чем такой же из стали или других металлов.
Также огромное значение имеет вес самого топлива. Установка решеток не требует особых знаний. Правильно положить колосники в печь можно самостоятельно, достаточно учесть лишь несколько нюансов. При правильном выборе материала и установке они прослужит вам очень долго.
Загрузить в печь поленья, разжечь их, потом подбросить угля – дело нехитрое. Важнее другое – чтобы и дрова горели хорошо, и чтобы уголь отдавал жар по максимуму. А чтобы это обеспечить, в печах (независимо от того, русская ли это печь, шведская, финская, или вообще камин) должны быть и хороший приток воздуха, и освобождение от золы и шлака. Для этого и нужен колосник для печи, чтобы и топливо хорошо горело, и жар сохранялся дольше.
