Какие трубы лучше применять при изготовлении теплых водяных полов – Отопление и утепление – сайт о тепле в вашем доме

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

  • пероксидный;
  • силановый;
  • азотный;
  • радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

  • Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
  • Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
  • Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
  • Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
  • PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
  • Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
  • Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы

Цена, руб. Приведена цена погонного метра

Рекомендуем: Как правильно монтировать теплый пол

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

  • прочность;
  • износостойкость;
  • долговечность;
  • достаточная теплопередача;
  • низкий показатель теплового расширения;
  • нейтральность к воде;
  • способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

Важный момент! «Идеальная» труба не подвержена образованию трещин и ее можно устанавливать при температуре окружающей среды от +5°С и выше, она совмещает малый внешний диаметр, который может составлять от 9 до 22 мм, и достаточное внутреннее сечение, обуславливая хорошую пропускную способность, поскольку большое сечение частично снимает нагрузку с гидравлического насоса.

Трубы теплого пола полиэтиленовые

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Ввод в эксплуатацию и правила использования

Ввод в эксплуатацию водяного тёплого пола в частном доме начинается с проведения балансировки. Смысл данного мероприятия заключается в регулировке расходов теплоносителя с помощью балансировочных вентилей.

Требуется, чтобы данный показатель во всех контурах был одинаковый. При отсутствии самостоятельного опыта в данной работе, лучше доверить её профессионалам.

Если же вы решили сами провести балансировку, то последовательность такова:

  • коллектор подключается к обеим магистралям: подающей и обратной;
  • во всех контурах открываются краны входа и выхода, а также клапан автоматического воздухоотводчика;
  • включается насос, на смесительном узле устанавливается максимальный показатель, но котёл не подключается (сначала используется теплоноситель комнатной температуры);
  • устанавливается рабочее давление 1 — 3 бар;
  • затем все контуры закрываются, кроме самого длинного, на нём определяется показатель расхода теплоносителя;
  • поочерёдно, открываются все контуры и регулируется данный показатель по самой длинной петле.

В конечном итоге, расход теплоносителя должен быть одинаковым во всех контурах. После этого, данные манипуляции следует провести с нагретой водой. Начинать нужно с 25 градусов, и каждый день прибавлять по 5, пока не достигните 45 градусов.

Чтобы, сооружённый своими руками тёплый водяной пол в частном доме прослужил долго, следует придерживаться ряда правил:

  • не включать система сразу на максимум после простоя, а добавлять градус постепенно;
  • теплоноситель при подаче в контур не должен иметь температуру больше 45 градусов;
  • не рекомендуется часто включать и выключать устройство;
  • поддерживать оптимальную влажность помещения.

Как видите, процесс монтажа тёплого водяного пола в частном доме хоть и трудоёмкий, но несложный, и практически каждый может установить данную отопительную систему самостоятельно. Тем самым, обеспечив в своём жилище здоровый и комфортный микроклимат.

Видео инструкции

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

Watch this video on YouTube

Водяной тёплый пол в готовой стяжке…

Watch this video on YouTube

Разновидности труб для водяного теплого пола

В случае установки водяного теплого пола в помещении очень ответственно следует подойти к выбору комплектующих, в частности, это касается труб. Учитывая специфику монтажа, необходимо, чтобы выбранные изделия соответствовали ряду требований.

Трубы для водяного теплого пола должны обладать:

  1. Прочностью и надежностью.
  2. Устойчивостью к коррозии.
  3. Высокой теплопроводностью.
  4. Пластичностью.
  5. Низкими показателями теплового расширения.
  6. Длительным сроком эксплуатации.

Задаваясь вопросом, какую трубу использовать для теплого пола, важно обратить внимание на некоторые аспекты. Трубы следует выбирать от проверенных фирм, которые могут дать длительную гарантию на свою продукцию (до 30 лет и более). С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

С положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

Как правило, на строительном рынке представлен разнообразный ассортимент труб для отопительных систем.

Среди них наиболее популярны:

  • полиэтиленовые;
  • полипропиленовые;
  • металлопластиковые;
  • металлические (стальные и медные);
  • гофрированные.

Более востребованными при монтаже водяного теплого пола являются металлопластиковые трубы. Благодаря особой многослойной структуре из нескольких слоев пластика, между которыми проложена фольга (или стекловолокно), они обладают достаточной пластичностью, прочностью и довольно длительным сроком эксплуатации. А минимальный коэффициент линейного расширения препятствует деформации и провисанию со временем данного вида труб.

Гофрированные трубы из нержавейки также могут быть использованы при монтаже теплого пола. За счет своей структуры, увеличенная площадь их поверхности способствует лучшей и эффективной отдаче тепла. Также они более устойчивы к механическому давлению по сравнению с полимерными трубами для теплого пола. Гофротрубы можно использовать как поверх пластиковых (для придания дополнительной прочности), так и самостоятельно. Однако следует учитывать их достаточно высокую стоимость.

После окончательного выбора типа труб для теплого пола, важным этапом будет определение их необходимых размеров, а именно, примерной длины и диаметра. Далее расскажем о том, что следует учитывать при расчетах коммуникаций для устанавливаемой системы теплый пол.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

  1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
  2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
  3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
  4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
  5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
  6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Эстетика теплого пола в частном доме

Система отопления, в первую очередь, должна обеспечивать тепловой комфорт, а также безотказно функционировать и при этом очень желательно, чтобы она не мешала жильцам.

Одним из преимуществ системы теплых полов является то, что ее не видно.

В системе теплых полов нагревательными элементами являются трубы, которые проложены в полу и не мешают при отделке помещений.

Определенные ограничения касаются только выбора напольного покрытия,

поскольку не все из них подходят для использования совместно с системой теплых полов. Одни не предназначены для эксплуатации при повышенных температурах — выделяют вредные вещества, деформируются, трескаются, теряют внешний вид, другие — являются хорошей теплоизоляцией, затрудняющей обогрев помещений.

Лучше всего использовать для отделки пола материалы с высоким коэффициентом теплопроводности — камень или керамику.

Это наиболее подходящие материалы для пола с подогревом, остальные в большей степени затрудняют передачу тепла в помещения.

Но это не значит, что в качестве покрытия пола нельзя использовать ковровое покрытие, панели из ламината или древесины. Следует только придерживаться рекомендаций, касающихся их монтажа на полу с системой теплых полов.

Например, на ламинате и линолеуме должна быть специальная маркировка, указывающая на то, что его можно укладывать на пол с подогревом. Покрытия из древесины рекомендуется применять толшиной не более 2 см.

Единственным остающимся на виду элементом системы теплого пола является распределительный шкаф, в котором находятся регулировочные клапаны отдельных петель отопления. Обычно на этаже дома устанавливают один шкаф, который располагают в незаметном месте, — в прихожей, гардеробе или подсобном помещении.

Теплый пол в частном доме экономит тепловую энергию

Комфортная температура в помещении с теплым полом на 2 °С ниже, чем с радиаторным отоплением.

Такое снижение температуры может сэкономить до 5% тепловой энергии на отопление. Это связано с явлением излучения нашим телом тепла в направлении холодных поверхностей — в данном случае — пола.

Если пол более теплый, в его направлении излучается меньше тепла от нашего тела,

следовательно, необходимый комфортный тепловой баланс достигается при меньшей температуре воздуха в помещении. Это важнейшее преимущество поверхностного отопления.

На возможность небольшого снижения температуры в помещении без потери комфорта также влияет распределение температуры по высоте.

Если ногам тепло, температура воздуха в помещении может быть немного ниже, при этом не ощущается дискомфорт.

Как рассчитать необходимое количество для теплого пола?

Протяженность трубопровода в контуре водяного пола зависит от:

  • способа укладки труб и шага между их витками;
  • площади активной зоны (где нужен нагрев напольного покрытия);
  • удаленности смесительно-коллекторного шкафа.

Теплый пол устраивается только на открытом пространстве помещения. Под мебелью и бытовой техникой класть трубы напольного водяного отопления нельзя из-за риска локального перегрева стяжки в этом месте. Плюс от стены они должны быть отведены на 30–50 см.

Виды укладки труб

Самый оптимальный вариант расчета ТП – на миллиметровой бумаге нарисовать схему с раскладкой трубы и формированием одного или нескольких контуров. Это позволит точно подсчитать требуемый метраж и необходимое количество бухт. Только не забываем добавить несколько метров на каждый змеевик про запас.

Чтобы зафиксировать трубы на положенных местах, используется сетка для стяжки пола либо они укладываются на плитный ЭППС со специальными выступами сверху. Влияния на метраж способ монтажа не оказывает.

Особое внимание надо уделить конфигурации трубопровода с теплоносителем. Превышать его длину в отдельном контуре выше 100 м не рекомендуется из-за излишнего роста гидравлического сопротивления

Каждый такой напольный змеевик должен закрывать 15–30 м2 пола, максимум допустимы – 40 м2. Если помещение больше, то контуров придется делать несколько, что также повлияет на метраж требуемого трубного материала.

Шаг между витками труб теплого пола варьируется в пределах 100–300 мм. Чем ближе их расположить, тем теплее будет на этом участке комнаты. Однако делать шаг менее 100 мм нельзя из-за ограничений, связанных с допустимым радиусом изгиба конкретного трубного изделия. А увеличивать его не стоит из-за риска появления на полу холодных и горячих полос под ногами.

Расчет необходимого количества труб

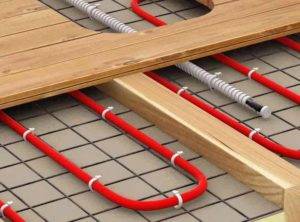

Греющий кабель и мат

Где лучше использовать греющий кабель? Там, где у вас будет минимальная стяжка, либо плитка с клеем – т.е. кухня и санузел.

Как правило, после завершения работ строителями, ни о какой полноценной стяжке речи уже быть не может. Максимум вам остается 5-6см.

Если еще меньше, то выбор однозначен – только нагревательный мат. Его можно укладывать непосредственно в слой плиточного клея.

К недостатку электрического теплого пола можно отнести то, что помимо своего помещения, вы еще будете прогревать и потолок снизу. За свой счет вы будете отапливать и соседей.

У вас теплый пол, у них – теплый потолок.

Таблица сравнения эффективности нагревательного кабеля и пленочных инфракрасных полов:
Сравнить цены на текущий день теплых полов с нагревательным кабелем или матами и инфракрасной пленкой, а также их комплектующих можно здесь.

Нюансы проведения монтажа

Решив делать полы самостоятельно, стоит обратить внимание на металлопластиковые трубы. Они хорошо гнутся, стоят недорого, отличаются долговечностью и хорошей теплоотдачей.
На 1 м2 площади при шаге 15 трубы диаметром 16 мм понадобится 6.75 м материала.
Металлопластик поставляется в бухтах

Раскатываются трубы непосредственно во время укладки и сразу фиксируются креплениями. Если вытянуть трубу заранее, это приведет к ее скручиванию и расслаиванию изнутри.
Выбирая трубу большого диаметра, необходимо учитывать, что и высота создаваемого при производстве работ «слоеного пирога» будет завышена.
Прежде чем заливать уложенные по схеме трубы бетоном, систему необходимо испытать. Для этого следует заполнить водой и выдержать полы под давлением 4 бар не менее 2-х суток. Так вы сможете увидеть и устранить течь или другие огрехи, допущенные при монтаже.
При выборе наливного пола, используемого для заливки труб, стоит обращать внимание только на те смеси, в состав которых входит специальный пластификатор, совместимый с напольным отоплением.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

  • раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
  • на кольце размещено не более 5 радиаторов;
  • петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
  • места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
  • степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).


Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса. Дата: 25 сентября 2021

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
