Преимущества камина с водяным контуром отопления – виды, особенности конструкции, правила подключения, выбор топлива

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Потенциалы использования камина с открытым контуром

Водяные обогреватели этого типа можно использовать как основной вид обогрева, или резервный источник. В эпизодах, где камин на дровах является основным источником отопления обители должна создаваться специальная схема подключения.

Камин с изразцами

Она предусматривает, не только лишь обогрев здания (порядка 400 квадратов), но и обеспечение горячей водой жильцов на хозяйственные нужды, а также работоспособность системы «теплый пол».

Печки-камины можно подключать и к действующей отопительной системе как источник альтернативного обогрева либо в качестве запасного варианта.

Причем при его работе основная отопительная система будет автоматически отключена, поскольку автоматика, которой оснащены современные котлы ведет контроль нагрева воды, а при высоких температурах отключается.

Камин можно также использовать и без подключения к основной отопительной системе. Это особенно уместно в теплый сезон года для элементарного нагрева воды. Такие конструкции способны решить ряд задач, а это:

  • Экономия энергоресурсов
  • Превосходный внешний вид
  • Отопление жилья и разогрев воды по мере надобности

Преимущества

Камин с водяной рубашкой наделен рядом достоинств, среди которых особо остановиться на:

  • Относительно низкой стоимости такой конструкции в сравнивании с традиционными типами котлов
  • Полностью совместим с уже введенными в эксплуатацию отопительными системами
  • Вид топлива доступен и относительно недорогой
  • Возведенная печь –не только вероятность обогрева значительных площадей, но и стильное решение в дизайне помещения
  • Устанавливать камин можно практически в любом месте, при этом единственным требованием по монтажу – это соблюдение правил пожаробезопасности
  • Никаких дополнительных затрат электроэнергии камин не потребует циркуляция энергоносителя по системе происходит при помощи простой физики
  • Водяной камин совершенно автономный и очень простой в применении

Облицевать конструкцию можно чем угодно, поэтому есть возможность гармонично вписать ее в любое дизайнерское решение.

Недостатки

Как у каждой конструкции есть положительные и отрицательные стороны у водяного камина тоже есть несколько минусов:

  • Ввиду того, что отопительные контуры этой конструкции имеют относительно невысокий КПД в сильно холодных регионах их выстаивать нет смысла. В этом случае его следует совмещать с несколькими отопительными системами. Если его использовать как основной отопительный источник обогрева КПД достигает порядка 40%.
  • Следующий незначительный недостаток – недостаточная автоматизация. То есть его нужно постоянно поджигать собственноручно. Но если его использовать как дополнительный источник отопления, тогда этот фактор не такой уж и критичный.

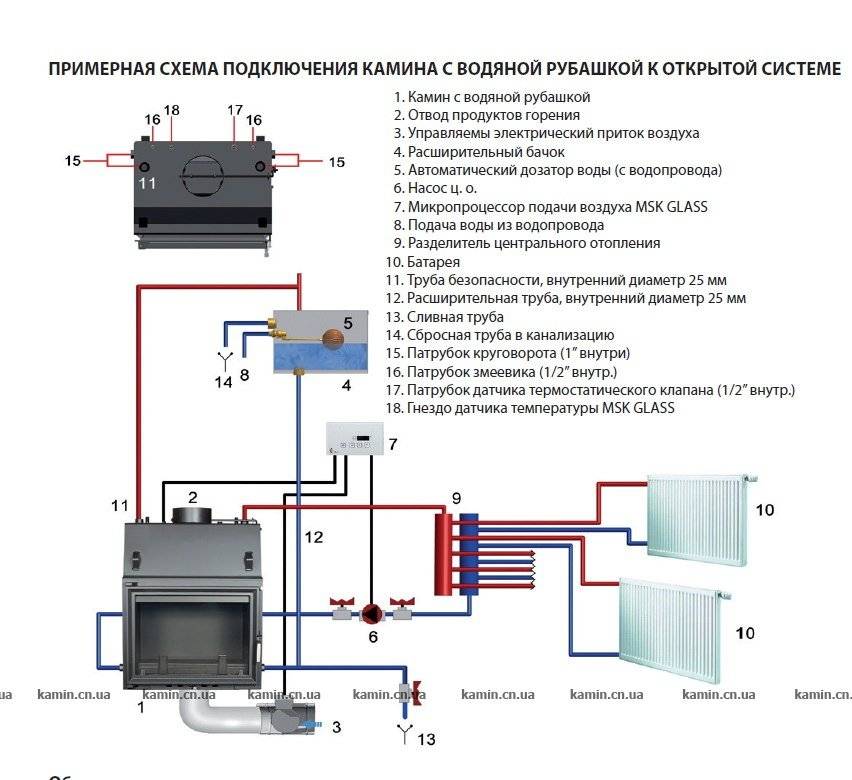

Типичные схемы подключения камина к отопительной системе

Гравитационная конвекция.

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Принудительная конвекция.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Ответы на часто задаваемые вопросы

Вопрос: Что представляет собой и как работает печь-камин?Ответ: Это обычный отопительный агрегат, функционирующий на дровах и имеющий в своей конструкции водяной теплообменник, который нагревает проходящий через него теплоноситель.

Вопрос: Стоит ли для полноценного отопления дома пользоваться только печью-камином?Ответ: Это можно делать при крайней необходимости. Все же для гарантированного обогрева большого дома нужно использовать и котел, функционирующий беспрерывно от электричества или газа, либо твердотопливный агрегат, который может функционировать длительное время и выделять большое количество тепла. Ведь для поддержания постоянной работы печи-камина требуется много дров, которые нужно подкидывать в топку ежечасно в любое время суток. Понятно, что не каждому это под силу.

В: Есть ли необходимость в приобретении печи-камина?О: Конечно. В том случае, когда не хватает тепла в некоторых комнатах, термокамин обеспечит их обогрев. Совместное использование этого устройства с другими типами отопительных агрегатов способно улучшить прогревание большого дома, экономя при этом более дорогие виды топлива (газ, электричество, солярку). Уместно сочетать печь-камин с водяным контуром и котел, работающий от электроэнергии по ночному тарифу. Соответственно, ночью будет использоваться энергия котла, днем же можно протапливать термокамин дровами.

В: Как зависит работа отопительной системы от количества воды, заливаемой в расширительный бак?О: Скорость движения жидкости по трубам обуславливается ее объемом. Система будет рационально функционировать при должной инертности теплоносителя. Таким образом, чрезмерное количество воды тормозит нагревание труб, соответственно, радиаторы медленно отдают тепло в окружающее пространство. Большой объем жидкости негативно сказывается и на скорости ее остывания. В то же время меньшее количество воды способствует тому, что процессы нагрева труб и их остывания будут происходить быстрее. Однако при этом следует поддерживать объем теплоносителя в пределах 50 л, ведь при наличии в системе небольшого количества воды может произойти ее закипание.



В: В продаже имеются устройства медленного горения, которые при одной закладке дров работают до 12 часов. Может ли печь-камин функционировать в таком же режиме?О: Суть работы устройств, в которых поддерживается процесс медленного горения, сводится к тому, что печи горят долго, но выделяют мало тепла. Объясняется это просто. Связка дров может отдавать определенное количество энергии быстро с большой мощностью либо медленно с маленькой. В обоих случаях дому будет отдано одинаковое количество тепла. При плавном горении камина с водяным контуром в системе поддерживается невысокая температура, что влечет за собой образование конденсата. Такое явление крайне нежелательно, поскольку относится к химически агрессивным факторам, провоцирующим разрушение дымового канала, постепенное снижение тяги и выход агрегата из строя.

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

  • Подставка для установки камина.
  • Бак расширения.
  • Труба из меди, чтобы присоединить конструкцию.
  • Контролёр, чтобы управлять процессом обогрева.
  • Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
  • Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
  • Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
  • Теплообменник, если форма присоединения является открытой.

Некоторые рекомендации

Создать водяную рубашку для печи своими руками несложно. И уже ее можно вмонтировать в любую печку – металлическую или кирпичную. Отопление дома дровами чревато частой возней с отопительным оборудованием, но при отсутствии газа другие альтернативы выглядят более дорогими. Для реализации более эффективного обогрева жилища, воспользуйтесь нашими рекомендациями:

  • Не экономьте на толщине листового железа – помните, что от этого зависит продолжительность срока службы печи;
  • Обязательно используйте термометры и манометры для контроля рабочих параметров системы отопления;
  • Не используйте альтернативные теплоносители, не отличающиеся стойкостью к высоким температурам;
  • Обеспечьте избавление от тепловых потерь – это позволит рассчитывать на экономное расходование дров на отопление жилища.

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью «Современная дверца для камина с огнеупорным стеклом – важные особенности!».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Рекомендации для выбора домашней печки на дровах

На сегодняшний день существует довольно много видов печей. При выборе печи стоит учитывать:

  • площадь жилища;
  • предпочтительный тип топлива;
  • наиболее подходящий материал.

Площадь обогреваемого помещения

Размеры здания влияют на выбор мощности печи. Для прогрева 10 кв. м дома требуется около 1—1,2 кВт. Это правило работает для потолков высотой в 2,5—2,7 метра, если они выше, мощности потребуется немного больше.

Для заводских моделей печей этот показатель указывается в паспорте. Для самодельных конструкций он рассчитывается приблизительно.

Используемое топливо

Водяное отопление может работать за счёт сгорания:

  • дров;
  • угля;
  • топливных брикетов;
  • торфа.

Всевозможные виды топлива различаются по своим характеристикам. Прежде всего, они дают разное количество тепловой энергии при сгорании того же объёма.

Но при выборе имеет значение не только это. Важна стоимость, а также то, насколько легко найти топливо в районе расположения дома. Лучше выбирать тот вид, который можно приобрести у нескольких поставщиков. Имеет значение и место, которое понадобится для хранения.

Материал

  • кирпич;
  • нержавеющая сталь;
  • чугун.

Кирпичные печи — самые массивные. Им требуется больше места, а под конструкцию устанавливается отдельный фундамент. Лучше всего изначально ставить кирпичную печь с нагревательным баком. Иногда его добавляют позднее, хотя для этого приходится разбирать часть кладки.

Такие отопительные устройства долго и равномерно отдают тепло. При желании в них размещаются объёмные духовые камеры, но они долго разогреваются. Для кладки конструкции придётся искать специалиста.

Чугунные печи тоже быстро нагреваются, а отдают тепло дольше стальных. Но чугун более хрупкий и в то же время тяжёлый металл.

Фото 2. Дровяная печь с водяным контуром, сделанная из чугуна. Трубы отопления изготовлены из меди.

Большой популярностью пользуются стальные конструкции. Они меньше и быстрее нагревают теплоноситель. Печи с водяным отоплением лишены традиционных недостатков металлических приборов. Они отдают тепло не только во время сгорания топлива, но и долгое время после него.

Металлическим и чугунным печам не требуется отдельный фундамент. Достаточно оградить пол от воздействия жара и случайных искр. Для этого используются огнеупорные материалы, например, металлический лист.

Справка. Существуют модели с топочной дверцей из жаропрочного стекла. Они позволяют любоваться игрой огня. Атмосфера в комнате становится более уютной.

Заводские модели печей выпускаются на ножках с регулируемой высотой. Благодаря этому их легко расположить даже на не совсем ровном полу.

Условия выбора водяного камина

Материалы

Большинство печей выполняются из конструкционной стали. Толщина её должна быть оптимальной (от 3 до 6 мм). Однако полностью чугунные печи хотя и более тяжёлые, но держат тепло дольше и они не прогорят через несколько лет.

Отдельные детали, выполненные из чугуна, который более устойчив к жару – это тоже плюс. Применение чугуна продлевает срок службы всего прибора

Обратите внимание на модели с чугунной топкой, колосниками и варочной плитой

Камин в интерьере помещения

Футеровка топки – ещё один плюс. Это значит, что внутри топки – каменная кладка. Она жаростойка, сохраняет тепло. Вышедший из строя шамот легко заменить.

Мощность

Рассчитывается индивидуально для каждого дома. К классическому приёму, когда на 10 кв. м площади, берётся 1 кВт энергии, нужно добавить запас на сильные холода, расход энергии на приготовление пищи, подогрев ГВС (если будет). Кроме того свою роль играет качество теплоизоляции стен, пола, потолка, размер и качество остекления и двери.

Мощность агрегата во многом зависит от размера его топки и регулировки тяги.

Дымоход и топка

Конструкции обладают задним или верхним подключением. При заднем подключении можно спрятать дымоход в стену (удобно на этапе строительства), а для готового дома подойдёт верхнее подключение.

Размер топочной камеры – важнейший критерий!

Дымоход камина

Она не должна быть маленькой. Во-первых, постоянно придётся мучиться с дровами (их нужно будет коротко пилить). А во-вторых, небольшая загрузка прогорает быстро, нужно часто подкладывать топливо, мощности большой не добьёшься.

Длительное горение

Эти печи, конечно, не специальные «долгие» котлы, по 12 часов на одной загрузке не продержатся! Однако немного замедлить процесс прогорания топлива можно, если в конструкции предусмотрена регулировка подачи кислорода (обычно шибер находится в дверце или дымоходе). После прогорания топлива, перекрыв подачу, можно будет получать тепло от остывающего чугунного корпуса ещё в течение 1,5 – 2-х часов.

Удобство использования и ухода

Каминное стекло обязательно должно быть самоочищающимся, иначе копоть не даст наслаждаться огнём. Периодически его стоит дополнительно протирать.

Чистить золу будет гораздо удобнее в тех моделях, которые оснащены специальной ручкой и вращающимися колосниками. При вращении зола падает в зольный ящик, который нужно просто вытащить и опустошить. Никаких совков и вёдер!

Камин с духовкой

Плита для приготовления пищи может иметь один или два «кружка»

Обратите внимание, что хорошая печь-плита не должна быть высокой, иначе вода закипит только при её максимальном нагреве. Лучше выбрать горизонтально расположенную топку, тогда пламя будет нагревать еду очень быстро

При закрытых «кружках», жара меньше. Если открыть и поставить кастрюлю над открытым пламенем, нагрев будет очень быстрым, но дно посуды коптится.

Нужно знать, что самоочищение дверцы – это обдув стекла, а в режиме длительного горения подача кислорода перекрывается (частично или полностью) и на стекле появляется копоть. Так что-либо игра огня и быстрое прогорание дров, либо экономия при закопчённом стекле.

Правда о железных каминах с водяным контуром или – 5 причин не делать этого

Надо сказать, что расчет мощности чугунных топок весьма своеобразен. Сказать что такие расчеты слегка завышены – ничего не сказать. Тем более, когда идет учет такой топки с водяным контуром. Сразу оговорюсь, что я не беру в расчет настоящие котлы прямого иди длительного горения, созданные для отопления дома. О них я писал в отдельной статье (ссылка откроется в новой вкладке).

  • Во-первых, при расчете мощности каминной чугунной топки просто-напросто могут (чаще всего так и делают) не учитывают КПД!
  • Во-вторых, могут писать расчетную мощность не среднесуточную (при «стольки-то» топках «столько-то» времени). Так как я и подавляющее большинство печников рассчитываю мощность свих отопительных изделий – а моментальную. Это, в общем-то, и есть оборотная медаль не учтенного КПД. Условно говоря, можно сказать что мощность равна, например, 14 кВт, но это при непрерывной топке. Так, как например, рассчитывают водяные электрокотлы, но там-то считают потребление электроэнергии в час, а это совсем другой параметр.
  • К тому же, в-третьих, мощность котла водяного отопления от прямого огня рассчитывается исходя из площади регистра, находящегося в зоне высоких температур. Для этого есть специальная формула. Глядя на любую металлическую топку, Вы без труда сможете рассчитать мощность самостоятельно, просто зная эту формулу.
  • Исходя из всего сказанного, в-четвертых, такой металлический котел, не имея никакой теплоемкости (а металл имеет высокую теплопроводность и, соответственно, низкую теплоемкость), мы и по факту будем иметь только сиюминутную мощность. При, в любом случае, низком КПД – какова она в любом камине, даже при наличии водяного контура.
  • В-пятых, не всякая топка, коли уж Вы ее будете нещадно топить ради тепла, способна выдержать нагрузку высоких температур. Ведь каждая протопка – это для нее цикл расширения и сужения. А на сколько циклов она рассчитана такая топка? Хорошо, если это написано в инструкции. А если ее топить два раза в сутки, то таких циклов у нас за отопительный сезон накопится около трехсот.

Ну и, наверняка Вы недостаточно проанализировали свои возможности отопления дома. Если уж из всех вариантов отопления дровами, Вы решили рассмотреть камин, да еще и с водяным контуром. Тем более если это не основное отопление. Об этом читайте далее.Вот, кстати, небольшое видео про каминную топку (в которую можно встроить регистр отопления). Мой обзор топки нашего производства «ТКДп (Топка каминная двустворчатая подовая) 800 Огонёк»:

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

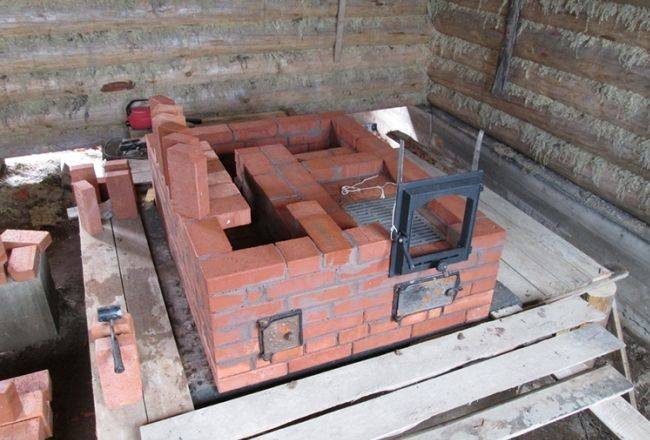

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.
