Обустройство фундамента будущего камина
- Первоначальным этапом в строительстве является процесс подготовки фундамента. Его ширина должна быть на 6 см выше, чем цокольный ряд.
- Нам понадобится выкопать яму глубиной около 0,5 м и шириной на 0,1 м больше фундамента.
- На дно ямы ровным слоем засыпается щебень, его нужно выровнять и хорошо утрамбовать. После этого потребуется из досок сколотить опалубку необходимого размера. Ее устанавливают непосредственно на щебенку и заливают цементным раствором.
- Бетонную смесь тщательно выравнивают и проверяют при помощи уровня. Перед началом кладки кирпича потребуется подождать не меньше недели, пока высохнет бетонное основание.
Кладка камина из кирпичных блоков
По окончании подготовительных процедур потребуется приступить к кирпичной кладке камина.
- Блоки начинают класть на подложку, состоящую из нескольких слоев рубероида. Каждый ряд должен возводиться над предыдущим. На этапе кладки необходимо быть предельно аккуратными и не вымазать кирпичи в растворе. Порядовка должна быть ровной, для проверки можно применить строительный уровень.
- Нижний ряд размещается под углом 90° и проверяется при помощи угольников и уровней. Для укладки рядов вертикального вида нужно применить мастерок и кельму.
- Раствор исследуется руками на наличие мелких камней и мусора, он должен быть однородным. Каждый уложенный ряд сверяется с чертежом и отмечается в вашем плане.
- Как только будет уложен 3 ряд кирпичей, предстоит закладка двух штырей для решетки камина. Боковые выступы выкладываются тщательным образом в полкирпича.
- По завершении кладки швы затираются цветными декоративными смесями. По окончании возведения печки все конструкции понадобится очистить изнутри от лишнего раствора.
- Поверхности дымохода и свода выкладываются с напуском в 5 см, отверстия перекрываются перемычками в виде арки с использованием опалубки.
- При выкладке топливника труба должна находиться в вертикальном положении. Для нее смесь из глины не подойдет, необходимо использовать песок с цементом.
- Над топкой нужно поместить дымовую камеру, а между ними — выступающий карниз. Он обеспечит защиту помещения от дыма и исключит вылет сажи и искр из печи.
Камин, сделанный из кирпича, будет невелик по размерам, он считается более экономичным вариантом. Наиболее долговечной является печь-камин, выполненная из камня, но возвести ее без практических знаний достаточно сложно.
Основные требования к правильному монтажу
- Следуйте заводской инструкции по установке.
- Проверьте дымоход на пригодность, прочистите его, в случае необходимости вызовите трубочиста.
- Обеспечьте беспрепятственный отвод дыма.
- Каждой модели требуется собственный дымоход.
- Во время топки – используйте защитные средства (рукавицы), чтобы избежать ожоговых поражаний. Не подпускайте детей и домашних питомцев к нагреваемым поверхностям камина.
- Проверьте наличие соответствующей маркировки товара. Конструкция должна состоять из качественных негорючих материалов.
- Избавьтесь от легко воспламеняемых веществ и предметов в помещении, в котором планируется установка конструкции.
- Защитите пол из горючих материалов негорючим покрытием.
- В районе отверстия для выхода конвекционного воздуха не используйте горючие материалы (30 см – по бокам, 50 см – сверху).
- Не располагайте рядом с неизолированными стенами и конструкциями из бетона, дерева и кирпича.
- Чтобы был по-настоящему красивым и хорошо вписывался в окружающее пространство, нужно обязательно выполнить его финишную отделку. В качестве последней можно присмотреться к термостойкой плитке.
После завершения установки дымохода, можно приступать к облицовке стен камина керамогранитом или искусственным камнем
Соблюдайте правила безопасности во время выполнения строительных работ, используйте защитную одежду. Помните, что камин обязательно нужна дровница. Не пренебрегайте предписанным инструкциям по сборке и эксплуатации.

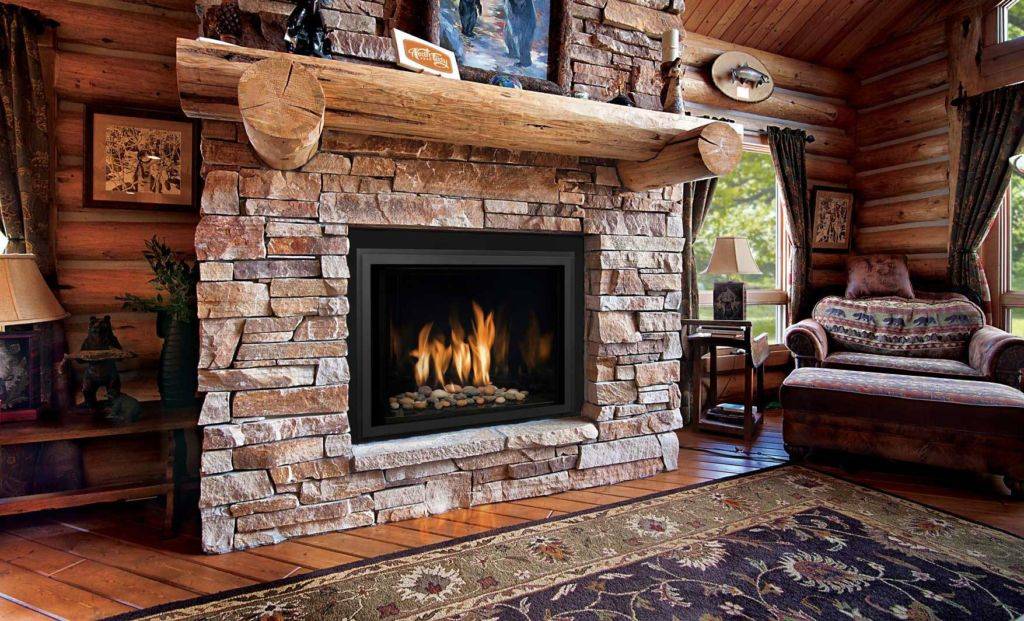

Особенности устройства камина в деревянном доме
Перед принятием решения, как устроить фундамент под камин в деревянном доме, следует изучить все требования безопасности, которые придется соблюдать во время монтажных работ. Ведь очаг должен излучать тепло, а не проблемные вопросы.
Существует несколько общих правил безопасности, предъявляемых к установке каминов в помещениях из древесины. Всем, кто планирует строить кирпичный камин, придется соблюдать следующие требования:
- работы начинаются через год после того, как построен дом;
- оптимальный вариант начала строительства – через три года, когда дом полностью даст усадку;
- на верхних этажах и мансардах монтировать открытые топки запрещается;
- конструкция не устанавливается на деревянных перекрытиях;
- фундаментная основа под камин устраивается изолированно от общего фундамента;
- в обязательном порядке устраивается дымоходная труба;
- все деревянные поверхности стен, расположенные рядом, изолируются от попадания искр и перегревания;
- топки не устанавливают возле окон, на которых будут висеть занавески, рядом с ними не располагают мягкую мебель;
- обязательно устанавливается экран съемного типа;
- рядом с источником тепла должны постоянно находиться средства для тушения пожара.
Устройство классического кирпичного камина
Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.
Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:
- подземная часть – фундамент;
- основание из 2—3 рядов кирпича;
- подовая часть с выступающей вперед предтопочной площадкой;
- портал – кирпичное обрамление открытого топливника;
- дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
- каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
- дымоотводная труба, выходящая на крышу;
- сила тяги регулируется задвижкой.

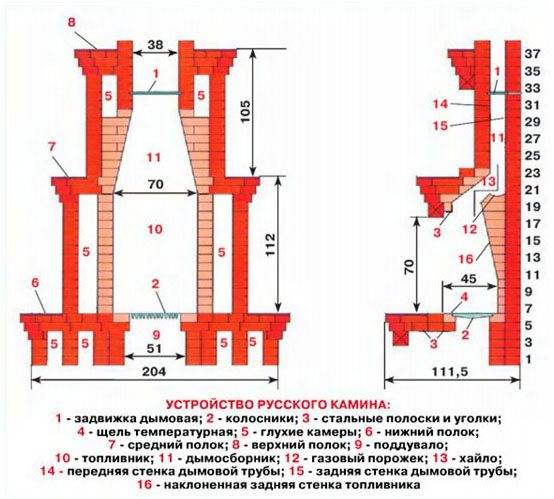

Схема устройства классического открытого очага Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.
Виды материалов для изготовления
Особенность строительных работ по возведению фундаментной основы под камин считается послойное наполнение предварительно подготовленного углубления бетонным раствором различного состава. В работе могут использоваться следующие материалы:
- песок – речной либо карьерный, не содержащий посторонних примесей и мусора;
- цементный материал – основной связующий компонент для бетонирования. Чтобы получить высококачественный фундамент, необходимо данный материал выбирать правильно – цемент должен отличаться однородностью и рыхлой консистенцией, не иметь комков или истекшего срока годности. Марка его должны быть не ниже М400;
- щебенка – не очень крупный камень природного происхождения. Чаще всего используют известковый гравий или гранит. Первый вариант стоит не дорого, второй отличается лучшей устойчивостью к морозам;

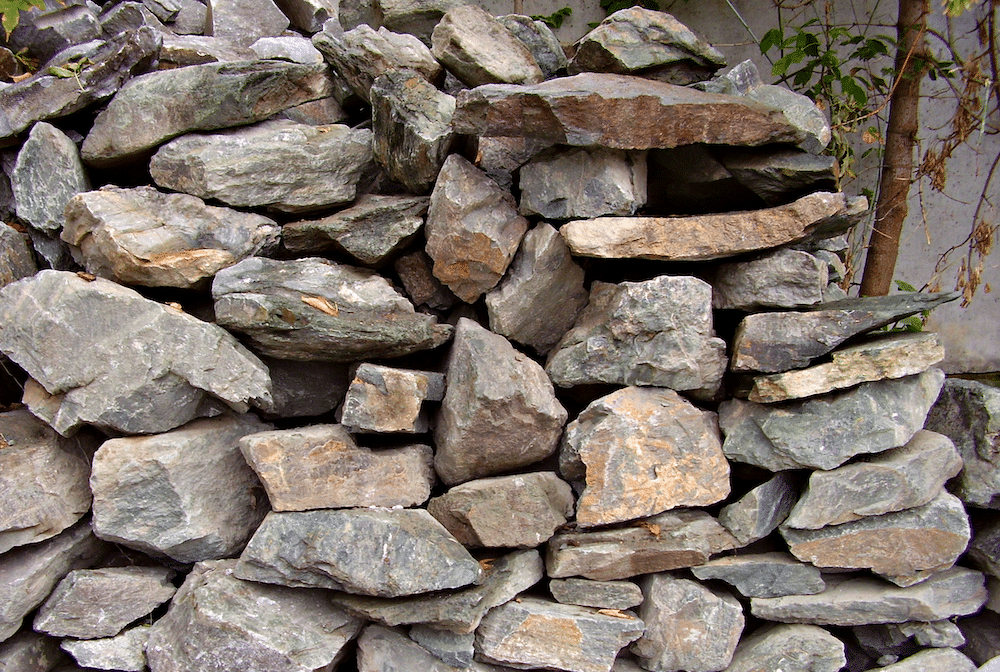

- бутовый камень – материал натуральный, представлен крупными кусками горных пород, вес которых достигает пятидесяти килограмм.
Для изготовления фундамента под камин может быть использован бутовый камень
Материалы и инструменты
Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.
Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.
Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.
Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.
Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.
Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.
Постройка кирпичного камина выполняется при помощи таких инструментов:
- мастерок;
- строительный уровень;
- лопата;
- рулетка;
- емкость для замеса раствора;
- шлифовальная машинка;
- отвес.
После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.
Основные принципы строительства камина
Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:
Угловой камин
- первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
- первые два ряда являются основанием;
- следует использовать кирпич без надломов, трещин, скол и других повреждений;
- если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
- огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
- толщина шва при строительстве не должна быть выше 5 мм;
- если между швами появились излишки смеси, ее нужно удалить до застывания;
- необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
- при строительстве следует использовать однородный раствор без комков;
- раствор нельзя использовать для обмазывания камина внутри;
- оптимальное время для строительства – лето или другой теплый период;
- начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
- дно топки должно находиться на расстоянии минимум трех кирпичей от пола.
Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор
Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи
Установка декоративного камина
В городских квартирах, как правило, устанавливают декоративные камины. Однако, при желании декоративный камин можно сделать своими руками. Для его изготовления понадобится любой доступный материал, например, гипсокартон.
Первым делом нужно определиться с местом его установки и его размером и формой. Как правило, такие камины не имеют больших размеров и они выполняют только декоративную функцию.
Итак, делаем камин из гипсокартона вручную, для начала из гипсокартона вырезаем необходимые размеры для конструкции печи. После этого, их скрепляем между собой используя шуруповерт при помощи саморезов.
В результате получается цельная конструкция. После этого данную конструкцию устанавливаем в необходимое место и монтируем ее.
Затем, на готовую форму необходимо нанести декор, это может быть плитка, или специальные обои с рисунком имитирующие настоящий кирпич. Либо просто краской его окрасить в какой-либо цвет. Такой камин тоже сможет порадовать вас долгие годы.
Безусловно, сделать печь своими руками это весьма сложная и рутинная работа, но при этом очень интересная. Как и в любом деле, обязательно возникнут определенные сложности которые будут влиять на ход работы.
Поэтому, если на каком-либо этапе работы у вас возникнут сложности вы можете посмотреть фото камина собранного своими руками. Возможно это поможет решить вам проблему.
Особенности строительства маленьких дачных каминов
Прежде чем создавать проект мини-камина для загородного домика или квартиры, проведите замеры помещения, в котором планируется создавать конструкцию. От правильно проведенных замеров, будет зависеть качество выполненных работ.
Чертеж показывает размеры, место расположения конструкции и количество затрачиваемого материала на строительство. Далее, определив особенности внутреннего пространства, определяем технологический процесс.
Чтобы определить площадь под камин, нужно знать некоторые особенности:
- Определяя размеры всего сооружения, учитывайте тот факт, что камера сгорания не должна превышать 1/50 части объема отапливаемой комнаты.
- Высота камеры сгорания – это 3/5 части ее ширины.
- Глубина топливника должна быть в 3 раза меньше высоты.
- Каминный портал – это 2% от площади пола.
- 0.7 часть портала будет равна площади пода.
- Отталкиваясь от размеров пода, узнаем поперечное сечение дымохода в самом узком месте. Показатели будут равны 0.15 от площади пода.
Рассмотрим размеры конструкции на примере помещения, площадью 16-20 м2:
- Высота камина из кирпича будет составлять 1120 мм.
- Основание конструкции – 1020 мм.
- Губина топочного отдела – 510 мм.
- Душник, расположен на высоте 12-14 ряда.
- Дымовой зуб – расположился на уровне 11-12 рядов.
- Дымовой проход трубы равен 260х130 мм.
Основываясь на приведенные параметры, можно утверждать, что на строительство мини-очага достаточно подготовить 300 огнеупорных кирпичей. Данное количество рассчитано на возведение дымохода.
Узнав все размеры и место установки, неплохо было бы разобраться в конструкции сооружения и его функциональных особенностях.
Технология строительства фундамента под камин
Для того, чтобы в доме устроить фундамент под камин, необходимо четко определить габаритыпредполагаемой конструкции, уточнить все особенности строительных работ, которые вполне можно выполнить своими руками.
В принципе, лучше всего фундамент под камин строить одновременно с самим домом. Тогда вам будет легче определиться с местом закладки и удобней работать. Если предстоит строительство в уже жилом помещении, придется снимать напольное покрытие и, что вполне возможно, частично демонтировать стены. При этом следует помнить, что несущие стены трогать запрещается.
Не следует фундаменты для всего дома и камина объединять в общую конструкцию, так как нагрузочные воздействия на оба основания будут значительно отличаться. Рекомендуется также предусматривать зазор между фундаментами не менее пяти сантиметров, который в дальнейшем следует засыпать песком.
Необходимые расчеты
В своих предварительных расчетах необходимо учесть ряд особенностей:
- поверхность излучения камина должна быть расположена напротив окон;
- все предметы в комнате должны находиться на удалении от одного метра;
- минимальная площадь помещения – 11 квадратных метров.
Минимальная площадь помещения где будет камин должна быть 11 квадратных метров
Считается, что все среднего камина составляет 1 тонну. Чтобы в нем не появились трещины, необходимо устроить прочное основание.
Как правило, размеры фундамента должны быть больше самого камина на десять – пятнадцать сантиметров, если рассматривать поперечный разрез. Трубу проектируют максимально по центру, потому что именно она дает большую нагрузку. Это позволит придать процессу усадки равномерность и сделать нагрузку симметричной.
На размеры фундамента под камин окажут влияние следующие факторы:
- вид почвенного состава и уровень его прочности;
- глубина промерзания;
- грунтовые воды.
В любом случае, глубина устраивается не менее шестидесяти сантиметров.
Бутобетонное основание
В этом случае работы выполняются в несколько этапов. Сначала выставляется опалубочная конструкция, обшитая изнутри пергамином либо обмазанная битумным составом, чтобы сократить впитывание цементного молочка. Укладывается слой крупных камней, оставшееся между ними пространство заполняется щебенкой. Данную структуру обильно заливают раствором из цемента и песка, приготовленного в соотношении 1 к 3.
Глубина фундамента под камин должна быть не менее 60 см
Окончательное выравнивание поверхности выполняется смесью, консистенция которой напоминает сметану. В этом случае цементный материал и песок замешиваются в пропорции 2 к 1.
Есть в данной работе одна особенность – все выполняется за один раз, без перерывов. Укладка очередного слоя выполняется через сутки.
Фундамент из железобетонной плиты
Рассмотрим, как правильно выкладываютоснование из железобетона. Для этого потребуются песок, гравий, портландцемент. На долю цемента засыпается четыре части песко-гравийной смеси, заливка выполняется в два этапа. После первого слоя устраивается арматурный каркас из сетки, выполняется бетонирование, поверхность уплотняется и выравнивается. Окончательно бетон схватится после двух дней.
В летнее время опалубка снимается через пять дней, зимой этот срок увеличивается в два раза.
Кирпичный фундамент
В случае, когда котлованные стенки способны сохранять вертикальность, и внизу не скапливаются грунтовые воды, фундаментную основу можно выложить из влагостойкого кирпича-железняка.
Укладка рядов ведется на песчано-цементный раствор, пропорции которого взяты из расчета 3 к 1
Важной особенностью считается факт вероятности промерзания грунта, что может стать причиной деформирования кирпичной кладки, по этой причине начальный ряд рекомендуется укладывать сантиметров на двадцать ниже точки промерзания. Данный факт разрешается не учитывать, если помещение обогревается зимой круглосуточно, потому что в этом случае промерзание маловероятно
Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали.
Верх фундамента должен возвышаться над уровнем напольного покрытия сантиметров на семь, для устройства изоляции по его поверхности укладывается два слоя рубероида.
Наверное, больше нет сомнений в том, нужен ли фундамент под камин, и как правильно его сделать. Остается только подобрать наиболее удобный вариант и приступать к работам. Мероприятие хлопотное, но своими силами вполне выполнимое. В крайнем случае. Всегда можно воспользоваться услугами профессиональных мастеров.
