Устройство печей Булерьян на дровах — принцип работы

Место установки


Схема монтажа Булерьян для отопления с водяным контуром монтируется с соблюдением правил пожарной безопасности в местах с хорошей циркуляцией воздуха. Для равномерного распределения тепла рекомендуется проводить установку конструкции в помещении, которое находится в середине здания в равном удалении от отапливаемых комнат.

Котел Булерьян используется для организации основного или дополнительного отопления. В первом случае оборудование подойдет для домов с площадью не более 70 м2, с 4-5-ю комнатами. В качестве вспомогательного источника тепла устройство экономит газ/электроэнергию и помогает в сильные морозы поддерживать комфортную температуру.

Согласно пожарной безопасности от ближайшего объекта до передней дверцы расстояние должно быть не менее 1,25 м, до элементов с легкой воспламеняемостью – 1 м, до негорючих изделий – 0,7 м.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

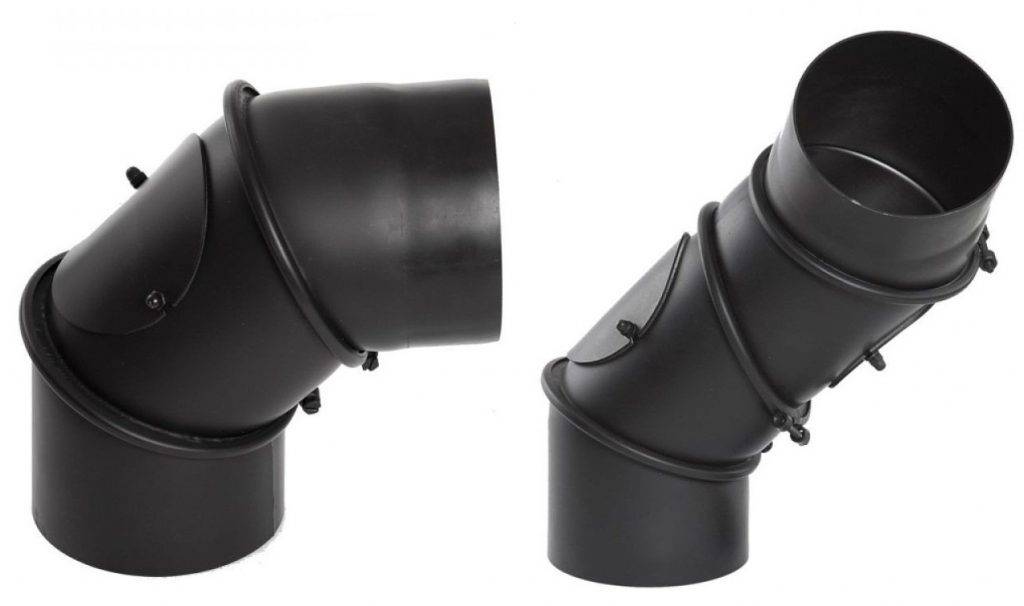

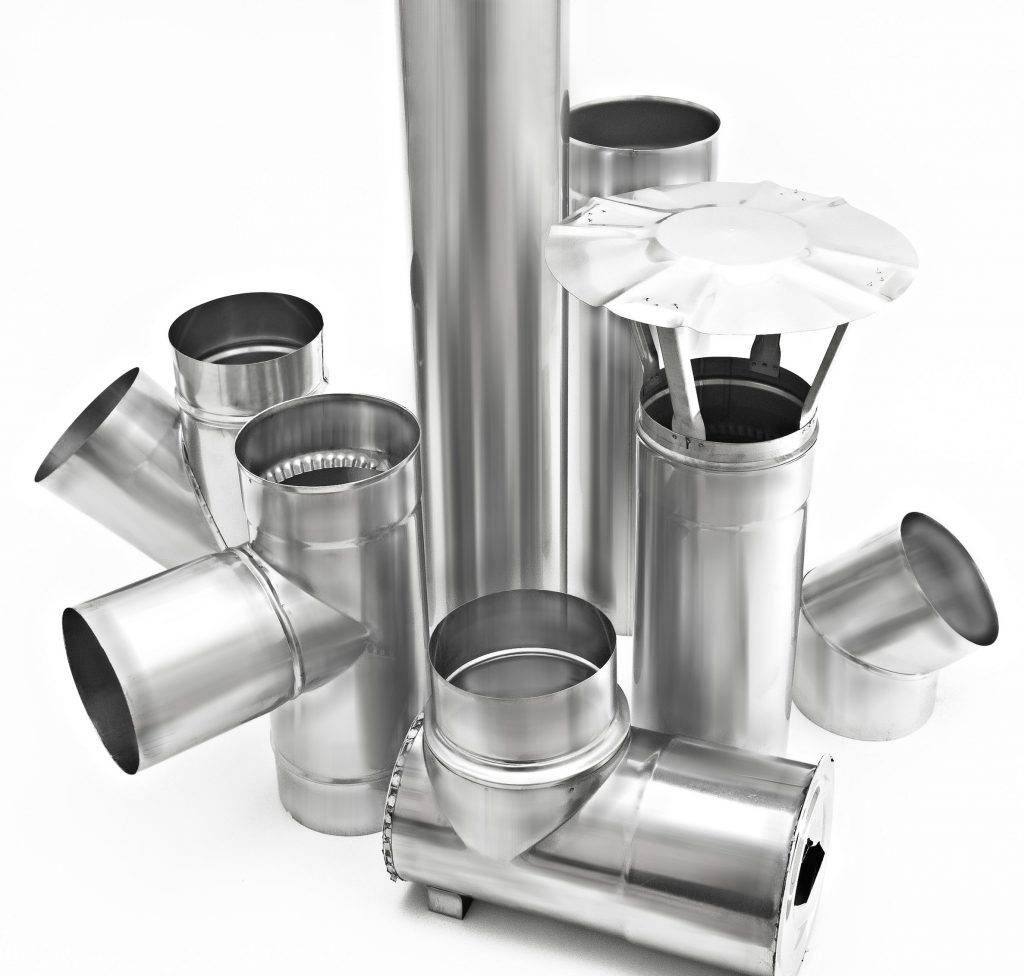

  • Дымоходы из нержавеющей стали.

    Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

    Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

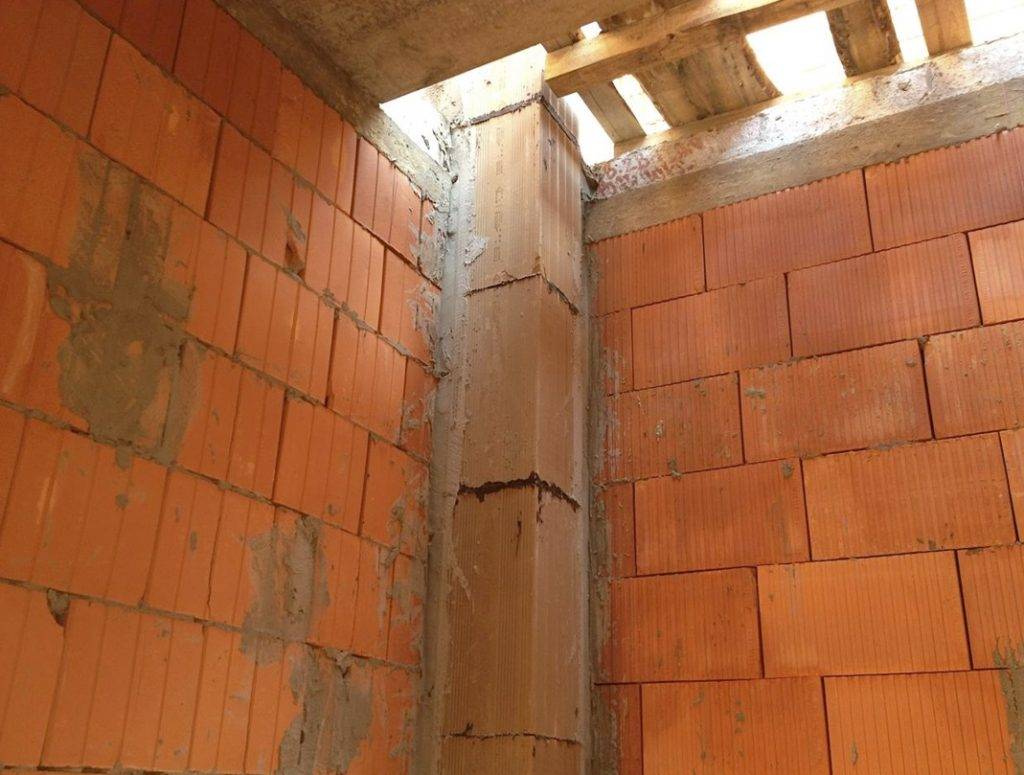

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Выбираем печь для теплицы

Все описываемые варианты обогрева можно приобрести готовыми или сделать собственноручно. Самодельная печь для теплицы может получиться очень бюджетной.

Самая простая печь для теплицы: буржуйка

Несложный, экономичный вариант – организация отопления теплицы своими руками буржуйкой. Конструкция обогревателя элементарная: старая бочка с приваренной дверцей топки, дымоотводом, трубой для выхода теплого воздуха и перемычкой в верхней трети емкости. Принцип работы ее отражен на фото ниже. Обогрев происходит за счет следующего:

  • Перемещение горячего дыма по трубе, проложенной в центральной части теплицы или по ее боковым сторонам.
  • Излучение тепла поверхностями печи.
  • Горячий воздух, образующийся над перемычкой и выходящий из специальной трубы.

Работать буржуйка для теплицы может на отходах пиломатериалов, дровах, угле. Интенсивность горения зависит от характера топлива и доступа воздуха в топку. Выбирать такой способ обогрева стоит только тогда, когда есть возможность постоянного контроля за горением. Собственно, это единственный минус отопления – придется периодически подкладывать топливо.

Принцип работы отопления теплицы буржуйкой дровяной

Обратите внимание: по такому же принципу действует и кирпичная печь для теплицы. Все отличие только в материале изготовления – топка и полость для горячего воздуха складываются из кирпича. Трубы берем металлические.

Трубы берем металлические.

Печь длительного горения в теплице

Печь длительного горения, или, по-другому, булерьян, сродни описанной выше буржуйке: обогрев происходит за счет горячего дыма, идущего по трубе вдоль теплицы и нагретого воздуха. С дымом все понятно, воздух же нагревается по другому принципу. Как видно на рисунке, корпус охватывают два ряда труб, открытых с обоих концов.

Благодаря процессу естественной конвекции холодный воздух затягивается через нижние отверстия труб. По мере прохождения по ним газ нагревается корпусом топки, к которому прилегают трубы и выходит уже горячим (50-60 град) через верхние отверстия. Работает печь для теплицы на дровах, угле, пеллетах, отходах пиломатериалов.

К сведению: заслонка печи снабжена клапаном, благодаря которому можно регулировать подачу воздуха в топку. Увеличивая или уменьшая отверстие клапана печи в теплице, своими руками можно изменять интенсивность горения топлива. В верхней трети корпуса булерьяна находится перемычка с отверстиями, где происходит дожигание дыма.

Печь для теплицы длительного горения, своими руками ее собрать сложно, однако результат будет стоить затраченных усилий

Преимущества агрегата перед буржуйкой:

  • За счет дожигания дымовых газов кпд агрегата увеличивается, топлива используем меньше, тепла получаем больше.
  • Температура внутри печи очень высокая, топливо сгорает почти полностью.
  • На одной закладке булерьян может работать до суток, что освобождает садоводов от необходимости посещения теплицы ночью.

Если у вас нет возможности контролировать отопление теплицы более 2 раз в сутки, печь длительного горения будет отличным выбором.

Работаем с печью для теплицы своими руками, видео содержит советы по зимнему режиму топки булерьяна

https://youtube.com/watch?v=27Sh_UyzM6k

Печь для теплицы на отработанном масле

Последнее устройство для обогрева теплиц сложнее описанных выше. Оно состоит из:

  • Корпуса-рубашки.
  • Внутренней емкости топки.
  • Чаши сгорания.
  • Топливного бака.
  • Системы капельной подачи топлива.
  • Клапана подачи воздуха.

Отдача тепла здесь происходит также, как у печи длительного горения: через излучение стенками и нагревание воздуха, протягивающегося естественной конвекцией через верхнюю часть корпуса. Рисунок хорошо иллюстрирует этот процесс. В некоторых случаях дополнительно устанавливается вентилятор, выбрасывающий горячий воздух под напором. Это позволяет ускорить нагревание пространства теплицы.

Отопление отработанным маслом

Теплица, оборудованная такой печью, функционирует почти автономно. Один раз отрегулировав агрегат, можно подходить к нему один раз в сутки или реже, все зависит от объема топливного бака. Это, пожалуй, самый лучший вариант. Обслуживать такую систему отопления легко, топливо стоит недорого, расходуется экономно.

Обратите внимание: помимо отработанного масла можно использовать солярку. Однако надо помнить, что она загустевает при сильном охлаждении. Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.

Печь на отработанном масле в теплице, видео показывает вариант агрегата другой конструкции

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

  1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
  2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
  3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
  4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Розжиг печи «бубафоня»

Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз.

Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.

Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.

Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.

Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.

Что представляет собой печь длительного горения, где она используется, её достоинства и недостатки

Печь длительного горения представляет собой отопительное сооружение, оборудованное дополнительной камерой для сгорания выделяемого топливом газа. В такой печи замедляется процесс горения топочного материала, в результате чего обогрев помещения осуществляется в период от нескольких часов до полутора суток.

Под воздействием постоянной температуры топливо в печи распадается на древесный кокс и пиролизный газ. При взаимодействии с кислородом газ начинает гореть интенсивнее, при этом выделяется большое количество тепловой энергии, достаточное не только для отопления, но и для подогрева воды.

Печи длительного горения оборудованы дополнительной камерой для сгорания газов

Печи длительного горения применяют для обогрева дачных домиков, частных домовладений, гаражей, мастерских, подвалов, курятников, амбаров и других хозяйственных и жилых построек. В зависимости от размера и модернизации конструкции эти отопительные сооружения используют и в промышленных помещениях.

Эти эффективные источники тепла приобрели большую популярность благодаря своим функциональным качествам. Однако такие печи имеют ряд как положительных, так и отрицательных критериев.

Бубофаня — делаем из бочки печь для дачи длительного горения

Шедевром инженерной мысли, реализованной в истинно народном исполнении, можно считать печку «бубофаню». Она делается из обычной старой металлической бочки. Конструкция очень терпима к небольшим изменениям и может быть собрана даже новичком. Если речь идет про печи дровяные для дачи длительного горения недорого, первое что «приходит на ум» — бубофаня из бросовых материалов.

Строение бубофани понятно из рисунка ниже. Суть процесса заключается в разделении зоны термоперегонки и зоны догорания. Подвижный поршень вместе с воздухоподающей трубой под своим весом смещается вниз по мере выгорания дров. Поэтому данную простую конструкцию тоже можно считать саморегулирующейся.

Заключительная стадия

Кстати, наша печь Булерьян, изготовленная своими руками, практически собрана. У нас уже есть:

  • Основной корпус с воздушным калорифером;
  • Две стенки с дверками и дросселем;
  • Дымоход с дроссельной заслонкой.

Наступило время сварить все компоненты в единое целое. Еще раз убеждаемся в герметичности швов между металлическими пластинами и конвекционными трубами, после чего приступаем к монтажу передней и задней дверок.

Помните, что камера дожигания должна располагаться в верхней задней части – не перепутайте.

После приваривания стенок, проводим проверку свежих швов. На следующем этапе вооружаемся углошлифовальной машиной и аккуратно обтачиваем швы, чтобы сделать их более аккуратными. В заключение подключаем дымоход и приступаем к покраске печи Булерьян с помощью жаропрочной краски. Часть ее впоследствии обгорит (например, на передней дверке), но верхняя часть останется целой, так как конвекторные трубы не раскаляются до высочайших температур.

Заключительный этап включает в себя установку собранной своими руками печи Булерьян на металлический или кирпичный постамент. Оптимальная высота расположения нижней части конвекционных труб – 20-25 см от уровня пола. Далее монтируем дымоход и загружаем в топку дрова. На первом этапе розжига дроссель и шиберная заслонка полностью открыты – дрова должны полностью разгореться. После этого закрываем шиберную заслонку и дроссель, из-за чего печь Булерьян перейдет на пиролизный режим горения.

Регулировка интенсивности горения осуществляется с помощью дроссельной и шиберной заслонок – здесь нужно будет немного попрактиковаться, чтобы достичь оптимальных результатов. Кроме того, вы можете модернизировать печь Булерьян, собранную своими руками:

  • Превратить воздушный теплообменник в водяной и подключить его к отопительной системе – получится мощный производительный дровяной котел;
  • Объединить трубой входы конвекторов и подключить сюда мощный дутьевой вентилятор. Аналогичным образом объединить выходы теплообменника, подключить к ним гибкие трубы и развести тепло по соседним помещениям – получится система воздушного отопления;
  • Смонтировать печь Булерьян в небольшом помещении (величиной с туалет) и уже из этого помещения развести трубы с горячим воздухом по другим помещениям – еще один способ организации воздушного отопления.

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.

Печь бренеран с водяным контуром

Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.

Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.

Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно.
Чертежи водяного буллера представлены ниже.

Преимущества и недостатки системы отопления

Существует множество модификаций печи. На фото печи Булерьян можно рассмотреть особенности конструкции и типичную комплектацию. Причем возможна дополнительная комплектация, что позволит повысить эффективность использования.

Но и без нее агрегат обладает множеством преимуществ:

  • быстрый обогрев помещений за счет конвективного эффекта;
  • возможность подбора модели под параметры помещения;
  • экономичность в расходе топлива;
  • простота в монтаже и эксплуатации;
  • высокий уровень КПД, достигающий 80% и более;
  • безопасность;
  • возможность регулировки интенсивности за счет механизма на дверце.

Печки типа Булерьян могут использоваться для целей обогрева жилых и нежилых помещений. Возможно применение в теплицах и мастерских, на складах.

Благодаря объемному принципу функционирования, тепло не скапливается непосредственно возле агрегата, а перемещается по всей площади.

В то же время при эксплуатации следует обращать внимание на несколько моментов:

  • необходимость утепления труб;
  • потребность в просторном месте для агрегата;
  • возможность горения пыли;
  • потребность в выводе дымохода на значительную высоту — более 3-4 м;
  • возможность конденсации в трубе и появление запаха внутри дома.

Как выбрать котёл Бренеран

Производитель воздухогрейных отопительных печей торговой марки Бренеран, ЗАО Лаотерм, выпускает целый ряд теплогенераторов, отличающихся мощностью и особенностями конструкции. Для удобства выбора, все газогенераторное оборудование отделено в серию АОТ.

В линейке представлены модели для бытовых и промышленных условий эксплуатации, работающие практически на любом виде твердого топлива: дровах, пеллетах, отходах древесной и бумажной промышленности, за исключением коксующегося угля.

Модельный ряд отопительных котлов Бренеран

В модельном ряде компании ЗАО Лаотерм находится шесть базовых модификаций печи Бренеран. При выборе подходящего теплогенератора, следует ориентироваться на характеристики оборудования, указанные производителем в технической документации:

АОТ 19 – в конструкции присутствует 8 пар конвекционных труб. Мощность печи 35 кВт. Модель справляется с нагревом помещений с объемом 1000 м³. Общая масса конструкции без дров 240 кг. В топку можно загрузить топливо до 200 кг. Отопительная газогенераторная печь на дровах Бренеран, длительного горения АОТ 19, оптимально подходит для обогрева жилого здания, имеющего несколько этажей и комнат.

АОТ 16 – еще одна производительная печь, подходящая для обогрева помещений до 600 м³. Масса конструкции при пустой топочной камере достигает 190 кг, что при монтаже потребует изготовления фундамента. Модель оптимально подходит для промышленных целей. На основе печи Бренеран АОТ 16, устанавливают воздушное отопление нескольких изолированных друг от друга помещений.

АОТ 14 – в серии представлены два типа оборудования, отличающихся по наличию стеклянной дверцы из жаропрочного стекла. Модель со стеклом предназначена для установки под облицовку кирпичной кладкой, с имитацией под камин или русскую печь. Максимальная производительность 18 кВт, что более чем достаточно для полноценного обогрева помещений с 180 м² или объемом до 400 м³.

АОТ 11 – начиная с этой серии, производитель Лаотерм предлагает печи, более адаптированные для бытовых, чем промышленных условий. Небольшие габариты котла позволили уменьшить его вес до 100 кг, и при этом сохранить высокую производительность 11 кВт. Печь справиться с обогревом одной большой комнаты или зала с объемом 200 м³. Установив систему воздуховодов для отдельных помещений, котел АОТ 11 способен протопить целый дом с площадью около 100 м².

АОТ 08 – небольшая, габаритная, но при этом производительная печь, оптимально подходящая для обогрева неотапливаемых помещений: дач, гаражей, теплиц. Вес конструкции, при пустой топочной камере, составляет всего 70 кг. Для улучшенной циркуляции нагретого воздуха, на корпусе присутствует 7 конвекционных каналов. В серии предлагаются модели со стеклянной дверцей и без нее. Максимальная производительность 8 кВт, объем отапливаемого помещения 140 м³.

АОТ 06 – бытовые твердотопливные воздухогрейные котлы длительного горения на дровах Бренеран АОТ 16, предназначены для эффективного и быстрого обогрева помещений, с общим объемом до 100 м³. Модель с успехом используется для отопления отдельных комнат. Мощности печки не достаточно для подключения системы воздуховодов. В серии представлены модели со стеклянной и цельнометаллической дверцей.

Для удобства потребителей, компания Лаотерм, в полном названии моделей приводит типоразмеры печей, от 01 до 04. Этот параметр влияет на количество конвекционных труб и габариты конструкции.

Стоимость печей Бренеран

Цены на пиролизные отопительные котлы на твердом топливе Бренеран, делают приобретение подобного оборудования доступным практически для любой категории населения. Что влияет на себестоимость котла?

Производительность – самая мощная модель АОТ 19, обойдется около 38 тыс.руб, маленький бытовой теплогенератор всего в 10 400руб.

Наличие топочной двери со стеклянной вставкой – такая функция предусмотрена в моделях АОТ 06, 08, 11 и 14. Наличие вставки увеличивает стоимость конструкции, приблизительно на 1000 – 1500 руб.

Производитель печей специально поддерживает одинаковую стоимость для печей во всех фирменных магазинах компании, чтобы уменьшить вероятность приобретения суррогата. По заверениям представителей Лаотерм, печь по более низкой стоимости, является подделкой.

Как сделать печь длительного горения своими руками

Сварить газогенераторную установку самостоятельно, не имея специализированного оборудования, будет сложно. Однако небольшую печку продолжительного горения можно сделать даже из подручных материалов. Для обогрева нежилых площадей часто делают металлическую конструкцию типа «бубафоня», названную так по имени разработчика. Основа отопителя — стальной пропановый баллон на 50 л. Дополнительно потребуются небольшие куски листового металла и отрезки труб.

Расчет основных параметров

При отсутствии каких-либо чертежей и схем для изготовления необходимо самому сделать все необходимые расчёты. Основные параметры печи — диаметр и высота. Они напрямую влияют на количество загружаемого топлива и продолжительность горения. Как правило, диаметр находится в пределах от 30 до 90 см. Делать слишком маленький канал нецелесообразно: мощности такой конструкции будет недостаточно для обогрева. Большой диаметр приведёт к неравномерному выгоранию топлива.

Высота канала должна быть больше диаметра в 3-5 раз, но не меньше 1 м. Однако делать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Толщина стенок отопителя должна быть не меньше 5 мм. Более тонкая сталь быстро прогорит и будет плохо поддерживать температуру в зоне горения.

Кроме корпуса аппарата необходимо подготовить нажимной стальной диск, дымоход и воздуховод. Первый служит перегородкой, отделяющей топливо от камеры дожига. Он должен быть на 10-20 мм меньше внутреннего диаметра печи. К диску приваривают пластины, которые формируют поток воздуха, поступающего на горение. Дымоход и воздуховод делают из стальной трубы диаметром 100 и 80 мм соответственно.

Изготовление печи «бубафоня» из газового баллона

После подготовки всех деталей приступают к сборке. Последовательность работ:

  1. Отрезают верхнюю эллиптическую часть баллона с помощью болгарки. В дальнейшем она станет крышкой печи.
  2. К срезу приваривают стальную полосу для центрирования и герметизации крышки.
  3. Собирают прижимной поршень. Из толстостенного металлического листа вырезать диск диаметром немного меньше корпуса. В центре заготовки делают отверстие, равное трубе воздуховода, и приваривают её. К тыльной стороне круга крепят четыре отрезка швеллера или уголка в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
  4. В крышке формируют отверстие, в которое вставляют воздуховод поршня. Последний должен перемещаться без заеданий.
  5. Сбоку цилиндрической обечайки вырезают отверстие под дымоход. Оно должно находиться как можно ближе к верхнему краю печи. Трубу приваривают к корпусу.
  6. К крышке и самой печи крепят рукоятки, выполненные из стального круга, арматуры или уголка.

После окончания сборки сварные швы и видимые места резов желательно зачистить шлифовальной машинкой. Чтобы наружная поверхность печи не ржавела, её можно покрасить жаростойкой краской, предварительно обезжирив и прогрунтовав.

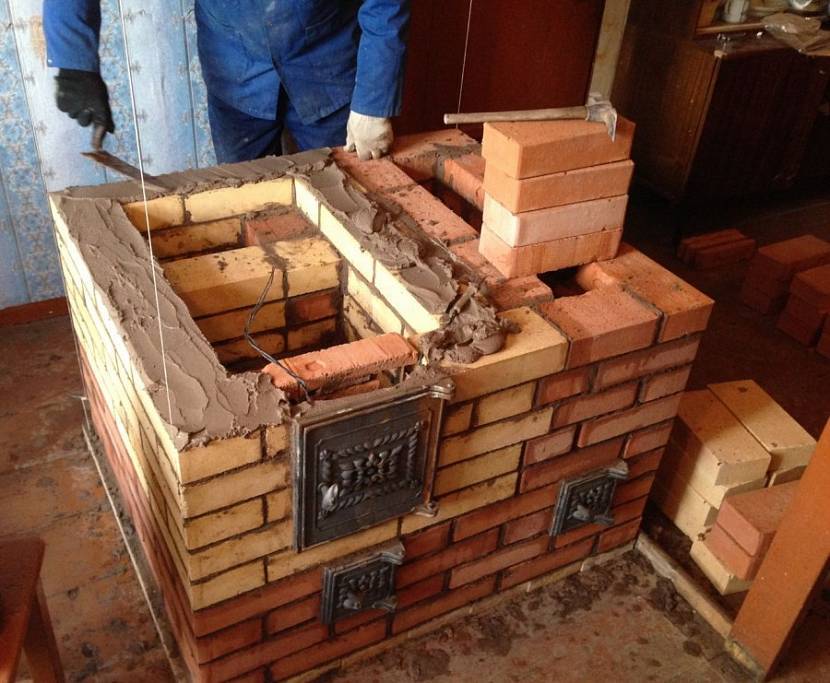

Изготовление печи из кирпича

По сравнению с кустарно изготовленной стальной конструкцией кирпичная смотрится лучше. Однако её возведение — процесс трудоёмкий, требующий определённых навыков и времени. В первую очередь потребуется обустройство фундамента, способного выдержать вес кладки. Затем в соответствии с порядовками (схематическим расположением) выкладывают кирпичи. Последние кладут на глиняный раствор. Кроме строительных материалов понадобятся топочные и прочистные дверки, дымовые заслонки и другая печная арматура.

Собрав простую печь длительного горения можно получить не только источник тепла, но и сохранить денежные средства, а также приобрести соответствующий опыт. Изготовить более сложную конструкцию поможет видео процесса, в котором опытные мастера охотно делятся всеми тонкостями технологии сборки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
