Виды систем отопления

Батареи из чугуна

Чугунный тип отопительных приборов относится к наиболее распространенным вариантам комплектации отечественных централизованных систем. Его предпочитали другим разновидностям в основном из-за дешевизны. В дальнейшем приборы данного типа стали постепенно вытесняться устройствами с более высоким коэффициентом теплоотдачи (у чугунных батарей он всего 40%). В настоящее время радиаторами из чугуна в основном оснащаются системы старого образца. Что касается современных интерьеров, то в них можно встретить дизайнерские чугунные модели.

К сильным сторонам устройства отопительных приборов можно отнести значительную площадь поверхности, через которую происходит передача энергии от теплоносителя в окружающее пространство. Еще одно заметное преимущество – долговечность чугунных батарей: они способны прослужить без проблем 50 и более лет. Недостатки также имеются, и их немало. Во-первых, теплоноситель используется в очень больших объемах (до 1,5 л на каждую секцию). Разогревается чугун не спеша, поэтому приходится ожидать, пока после включения котла тепло начнет поступать в комнаты. Ремонтировать такие батареи непросто, и чтобы максимально снизить вероятность поломок, их приходится чистить каждые 2-3 года. Монтажные работы утруднены большим весом радиаторов.

Тип отопительных систем по видам теплоносителей

Схема самотечного отопления.

По видам теплоносителей системы отопления делят на такие типы: воздушные, паровые и жидкостные. В самых простых отопительных системах – печах – теплоносителем работает воздух, а котел расположен рядом с радиатором. Топливо (дрова или уголь) загружаются в камеру печи, там оно сгорает, отдает тепло воздуху в печи. Рядом с печью строится груба (радиатор). Обычно груба выполняется в виде простенка между 2-4 комнатами. Такой печью с грубой отапливается весь дом. В полости грубы проходят воздуховоды из печи. Нагретый от сгорания дров или угля горячий воздух двигается по изогнутым воздуховодам в грубе, отдает тепло кирпичной кладке стены и выпускается наружу через трубу на крыше дома. Расположение воздуховодов должно, с одной стороны, обеспечить тягу и выход воздуха из печи, а с другой стороны, максимально прогреть всю грубу. Поэтому традиционная форма воздуховода – змеевик.

Для усовершенствования конструкции отопительных систем грубу заменили на батареи. Самое холодное место в комнате находится возле оконного отверстия в наружной стене, поэтому устройства отдачи тепла устанавливают под каждым окном. Отдельные радиаторы соединяют в последовательную систему, по установленным трубам двигается пар или горячая вода. Соответственно получаем паровую или жидкостную (водяную) систему отопления. Для образования пара в котле происходит подогрев и испарение жидкого теплоносителя.

Схема отопления двухэтажного коттеджа посредством печи.

В современных типах отопительных систем в качестве теплоносителя чаще всего используется горячая вода. Она нагревается в котле и перемещается по коммуникациям (трубам) в дальние части системы. Вместо воды иногда используют техническое масло или другую незамерзающую жидкость. Масло гуще, чем вода, поэтому жидкотекучесть теплоносителя ухудшается и для полноценной работы системы отопления требуется установка циркуляционного насоса.

В электрических котлах жидкость может отапливаться теплом от разогретого под действием электрического тока провода. Второй тип электрической системы отопления – без котла. В такой системе есть только коммуникации, вмонтированные в радиатор. Коммуникации исполняют роль котла, в них провода при прохождении электричества выделяют тепло и разогревают радиаторы. А радиаторам служат плоские поверхности помещения (чаще всего полы). Так работает теплый пол безводной конструкции.

Схемы водяных систем отопления и их разновидности

Самая верхняя точка системы отопления оснащается специальным расширительным сосудом – это обычный бак, изготовленный из листовой стали при помощи сварки. Излишки жидкости, образующиеся в результате расширения теплоносителя, поступают в этот бак.

Схема монтажа водяной системы обогрева дома. Нажмите для увеличения.

Расширительный сосуд (бак) имеет специальную переливную трубу, через которую стравливают воздушные пробки, образовавшиеся в системе отопления.

Также через переливную трубу выливается избыточное количество жидкости-теплоносителя.

В нижней части расширительного бачка есть сигнальная трубка с запорным вентилем. Конец сигнальной трубы выходит в раковину котельной.

Отопительная система заполняется теплоносителем до тех пор, пока не заполнится расширительный бак, и из сигнальной трубки не появится жидкость.

Системы водяного отопления, имеющие естественную циркуляцию, предполагают установку расширительного сосуда на горячем стояке, и его используют для «стравки» излишка воздуха в системе.

Для создания благоприятных условий во время работ по выпуску излишков воздуха в системе (исключая вертикальные стояки), все трубы в системе водяного отопления проложены с небольшим уклоном в три – пять миллиметров на один метр погонный.

Отопительная система в любом здании заполняется обычной водопроводной водой.

Если в водопроводе не хватает давления для полного заполнения системы водой, используют ручной насос для подкачки жидкости-теплоносителя.

В летний период воду из отопительной системы желательно не спускать, во избежание пересыхания уплотнителей в резьбовых соединениях, имеющихся в трубопроводе, а также, чтобы избежать возможной коррозии трубопровода.

Схема с нижней разводкой

Схема систем водяного отопления бывает также с нижней разводкой — когда трубопроводы горячий и обратный проложены в помещении подвала. Как бы там ни было, но за последние годы однотрубная схема системы водяного типа отопления получила наибольшее распространение.

Она проще монтируется, так как длина труб в этих схемах существенно меньше, чем в 2-х трубных. Они имеют более аккуратный внешний вид, особенно это актуально во время открытой прокладки труб.

Отличием, а одновременно и недостатком однотрубных систем является то, что поступающий в отопительные приборы теплоноситель имеет не постоянную одинаковую температуру (как в двухтрубных системах), а понижающуюся температуру по мере прохождения жидкости по стояку.

Такая ситуация привела к необходимости увеличения труб стояка по ходу движения жидкости.

Существует еще схема отопления, имеющая осевые замыкающие участки.

Здания с невысокой этажностью оснащают зачастую схемой приоконного размещения стояков с подсоединением к ним радиаторных батарей.

Эта схема удобна тем, что в ней не увеличивая расход труб, легко можно применить однотипные стояки без предварительных замеров.

К такой схеме прекрасно подойдут трубы, изготовленные на трубозаготовительных заводах или специальных мастерских.

Особенно стоит использовать такую схему с трехходовыми кранами, ведь при такой схеме расчет отопительных приборов выполняется из условия предполагаемого пропуска через них всего проходящего по стояку теплоносителя, что неизменно приведет к уменьшению энергетических затрат отопительной батареи.

Если здание или дом не имеет чердачного помещения, в этом случае подойдет однотрубная схема разводки водяного отопления с нижней разводкой.

Однотрубные проточные схемы не очень удобны в эксплуатации, ввиду отсутствия регулировки теплоотдачи отдельных радиаторных батарей или других нагревательных приборов, однако такую отопительную систему можно монтировать в зданиях, которые не требуют такой регулировки.

Это, например, цеха на заводах, фабриках и др. Горизонтальные однотрубные схемы практично выполнять в зданиях, имеющих максимум три этажа.

Воздушное отопление

Этот вид системы отопления частного дома заслуживает внимания для применения благодаря своей универсальности. Нагретый в теплообменниках воздух может подаваться как в отдельное помещение, так и по всему зданию.

При воздушном отоплении дом очень быстро прогревается и становится пригодным для комфортного проживания. До появления и внедрения водяного отопления обогрев подаваемым по воздуховодам горячим воздухом широко использовался в нашей стране. Наиболее эффективным он показал себя при использовании зданий с большими жилыми площадями.

Плюсы использования воздушного отопления:

1. Экономичность и эффективная доставка тепла. Отсутствует промежуточный носитель (напомним, его роль в водяном отоплении выполняет вода или иная жидкость), не нужны дополнительные приборы обогрева.
2. Легкий и быстрый запуск в работу. Такое отопление не может протечь, затопить дорогой интерьер, замерзнуть.
3. Высокий коэффициент полезного действия и долговечность. При правильном техническом обслуживании аварийные ситуации сведены к минимуму. Оборудование воздушного обогрева служит безотказно десятилетиями.
4. Высокий уровень интеграции с вентиляционными системами, что положительно сказывается на снижении стоимости работ и материалов, а также в простоте и экологическом преимуществе монтажа.

Правила работы отопительной системы

Когда монтаж системы будет полностью закончен, ее следует заполнить теплоносителем. При этом все краны, которые используются для стравливания воздуха, должны быть открыты. После того, как виды отопления частного дома будут заполнены теплоносителем, следует растопить котел, используя незначительное количество топлива. Это дает возможность проверить равномерность прогрева системы – не должно быть излишне горячих или холодных участков (в таком случае следует открыть клапан радиатора и спускать воду до тех пор, пока не пойдет горячая).

После нескольких пробных запусков резьбовое соединение перестает пропускать воду. Тогда можно начинать топить котел на полную мощность.

Мощность котла – весьма важный показатель, который непременно должен быть подобран правильно. В случае если мощность выше, существует возможность закипания котла, что, в свою очередь, может повлечь самые печальные последствия не только для отопительной системы, но и для всего дома. Если мощность котла слишком низкая, это сказывается на уровне температуры обрата – он не превышает 40 градусов.

Правильно смонтированные работающие методы отопления частного дома не должны издавать посторонних звуков. Кроме того, разница температуры подаваемого теплоносителя и обрата не превышает 40 градусов. Видео по установке системы можно посмотреть ниже.

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

• Можно укладывать трубы с изгибами.
• Проще обогреть большие здания (даже в несколько этажей).
• Подойдут трубы малого диаметра.

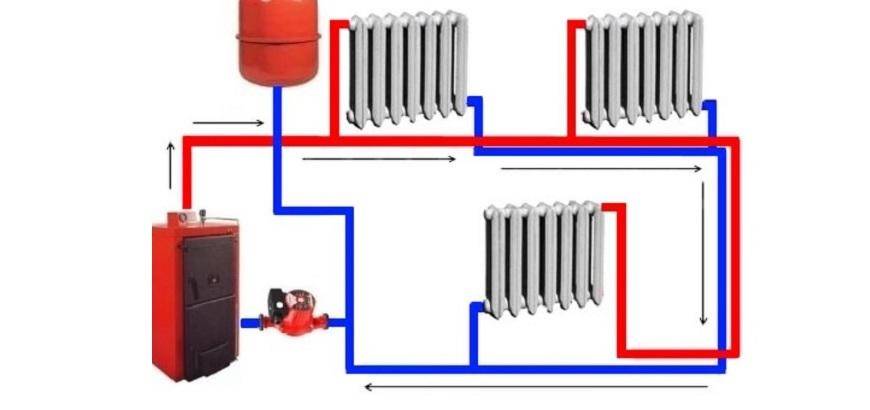

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

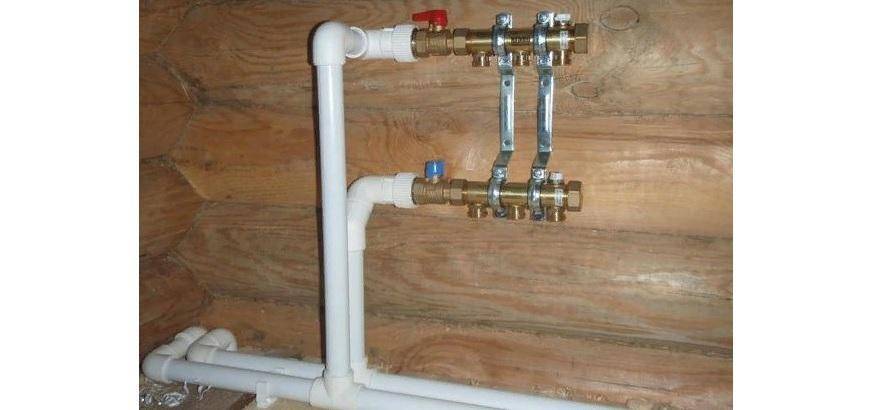

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

• Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
• Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

• Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
• Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
• Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Какими бывают системы отопления

Самыми распространенными считаются следующие системы отопления для частного дома:

• самотечная;
• однотрубная;
• двухтрубная;
• коллекторная.

Первую из них необоснованно считают самой дешевой. На самом деле это не так. Для нее требуются трубы большого диаметра. Кроме того, нужно выполнять уклоны, котел должен находиться ниже уровня радиаторов. Даже при выполнении этих условий в двухэтажном доме второй уровень будет обогреваться лучше, чем первый.

Вся эта работа обойдется дорого. Специалисты не рекомендуют монтировать такое отопление в доме, где имеется более одного этажа.

В зависимости от метода подсоединения радиаторов к магистрали, системы отопления бывают одно и двухтрубными. Первая из них представляет собой замкнутый закольцованный контур. Она проста в монтаже и включает минимум оборудования.

Двухтрубная система отличается от однотрубной тем, что теплоноситель движется по двум линиям. По первой поставляется нагретый теплоноситель, по второму остывшая вода поступает в котел. Ее плюс в том, что все батареи нагреваются до одинаковой температуры.

Радиаторы оборудуют термостатическими клапанами, поэтому всегда можно выставить приемлемую температуру. В частных домах с двумя этажами эта схема работает отлично. Внутри этой системы есть возможность использовать как радиаторы, так и конвекторы, теплый пол.

Коллекторная система отличается тем, что температура внутри нее сохраняется длительное время. Базовым ее элементом является распределительный узел, разносящий теплоноситель по автономным магистралям. Распредузел или гребенка имеет вид отрезка толстой трубы. У нее один вход и такое количеством выходов, сколько контуров к нему подключено.

Составляющими коллекторного узла являются:

• насос циркуляционный;
• бак расширительный;
• группа безопасности.

Коллекторная разводка отличается от традиционной наличием индивидуальной подводки к каждому отопительному прибору. Это позволяет управлять отоплением по своему усмотрению.

Если принято решение монтировать в доме теплый пол внутри коллекторной схемы, важно помнить, что все соединения в ней должны располагаться только над полом. Это требование продиктовано тем, что, если контуры уложены в стяжку, при возникновении протечки придется вскрывать монолит

Недостатком этой схемы является ее полная энергозависимость. Приборы будут холодными, даже когда котел функционирует, но электроснабжение отсутствует. Не рекомендуется делать выбор в пользу коллекторной системы, если дом находится в местности, где случаются частые перебои с электроснабжением.

Системы отопления для частных домов

Системы отопления частных домов состоят из:

• Отопительного агрегата (котел);
• Расширительного бака;
• Системы автоматизации;
• Отопительных приборов (радиаторы, конвекторы, регистры);
• Группа безопасности.

Системы отопления в частный дом могут быть закрытые и открытые.

Преимущество закрытых систем в том, что нет необходимости устанавливать расширительный бак, который служит емкостью для компенсации расширения теплоносителя при нагревании и удаления воздуха из системы.

Закрытые системы, как правило, используются с принудительной циркуляцией.

Чтобы компенсировать расширение теплоносителя, используется мембранный бак. Воздух из закрытой системы удаляется посредством использования автоматических воздухоотводчиков.

Т.к. расширительный бак не устанавливается, то нет и контакта теплоносителя с кислородом. Это положительно влияет на срок службы теплогенерирующей установки и отопительных приборов.

К тому же такие системы не нуждаются в постоянном контроле уровня воды; нет нужды добавлять в систему теплоноситель. Закрытые системы позволяют держать одинаковое давление во всех точках системы. Это позволяет избавиться или хотя бы частично уменьшить количество воздушных пробок.

Водяное отопление. Принцип действия. Элементы конструкции.

Схема представляет собой замкнутый контур, выстроенный вокруг нагревателя – котла. В качестве элементов теплоотдачи используются водяные радиаторы. Вода, нагреваясь в котле примерно до температуры 75°С, поступает в контур отопления. Отдавая тепло в окружающий воздух с помощью радиаторов, остывшая вода поступает опять в котел, для дальнейшего нагрева. Далее, цикл повторяется.

В зависимости от вида топлива котлы подразделяются на:

• газовые,
• твердотопливные,
• на жидком топливе,
• электрические.

Газовые котлы самые популярные. Это связано с их экономичностью и относительной дешевизной природного газа. Ассортимент моделей позволяет подобрать котел на любой вкус, для решения любой поставленной задачи. Недостатки – установку и монтаж котла может осуществлять только специализированная организация. Второй недостаток – ваш район должен быть газифицирован, использовать газ в баллонах очень дорого.Твердотопливные котлы топятся углем, торфом, паллетами. Минус очевиден – топливо надо постоянно загружать и где-то хранить. Но если газа нет, то и выбор уменьшается.Котлы на жидком топливе имеют ряд серьезных недостатков. Главный – стоимость топлива. И с каждым днем стоимость растет. Кроме того, при сгорании топлива выделяется весьма ощутимый запах. Для хранения требуется специальный резервуар.

Возможно, при выборе котла вам поможет таблица теплотворности разных видов топлива.Электрические котлы – подключаются к централизованной электрической сети. Недостатком является высокая по сравнению с газовым котлом стоимость топлива.

Несколько слов о том какая мощность котла вам потребуется. Если не хочется вдаваться в громоздкие расчеты, то ее можно оценить, используя таблицу.

Площадь дома, кв. м.     Мощность котла, кВт60-200                                 до 25200-300                                25-35300-600                                35-60600-1200                              60-100

Существуют модели котлов, которые могут использовать несколько видов топлива. Например, газ и уголь.Для устройства магистрали (контура), по которой будет циркулировать вода, используют стальные, нержавеющие и полипропиленовые трубы. Последние стали безусловным лидером.Они дешевы, с завидной термостойкостью и прочностью, достаточной для устройства отопления в жилом доме. Приобретать лучше армированные полипропиленовые трубы, они прочны и обладают меньшим коэффициентом линейного расширения при нагреве, а значит, не деформируются в процессе службы.

Радиаторы водяного отопления бывают:

• чугунные,
• стальные,
• алюминиевые,
• биметалличесие.

Чугунные – самый заслуженный вид радиаторов. Нагреваются они медленно, но тепло держат хорошо. Очень тяжелые, хрупкие и несколько дороже стальных, но срок службы до 50 лет и не боятся ржавчины.Стальные – бюджетный вид радиаторов. Обладают высоким КПД и низкой ценой. Быстро прогреваются. Минус – боятся коррозии.Алюминиевые радиаторы – легкие, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными. Быстро прогреваются, а по теплоотдаче превосходят другие отопительные приборы. Дешевизна и современный дизайн привлекают массу сторонников этого вида радиаторов. К недостаткам отнесем малый срок службы (до 15 лет), боязнь коррозии и гидроудара.

Биметаллические – объединяют прочность стальных радиаторов и теплоотдачу алюминиевых. Представляют собой трубчатую конструкцию из стали, иногда усиленную стальным каркасом, на которой помещается алюминиевая оболочка. Быстро прогреваются, хорошо отдают тепло, держат гидроудар, богатство современного дизайна, легкость монтажа – вот перечень их достоинств. Минус – высокая цена.

Типы систем отопления

Кроме источника тепла и типа теплоносителя, жидкостные отопительные системы подразделяются также по схеме разводки труб и по способу организации циркуляции.

По разводке труб

Применяются следующие основные схемы разводки трубопроводов:

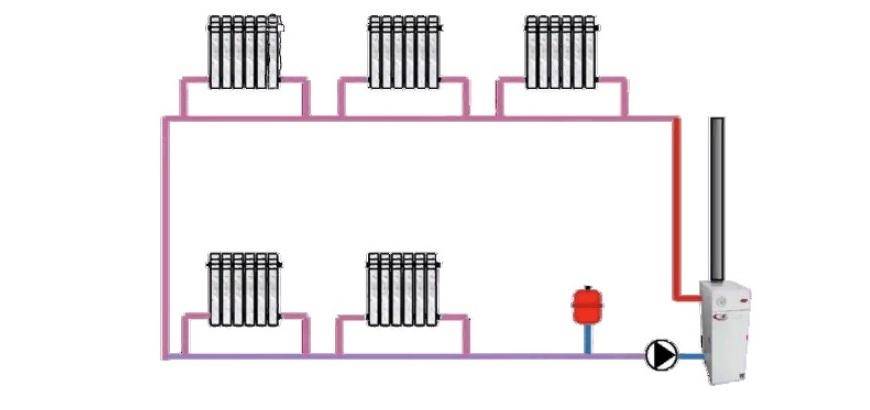

1. Однотрубная. Радиаторы включаются последовательно в разрывы единственной трубы, опоясывающей все здание. Теплоноситель поступает в радиатор и возвращается в трубу, отдав часть тепловой энергии. Самая дешевая и наименее эффективная схема. Такие виды систем отопления часто используются в многоквартирных домах.
2. Двухтрубная. Радиаторы также соединены последовательно, но отработанный теплоноситель выходит во вторую, обратную трубу, по которой и возвращается к котлу. Обходится несколько дороже однотрубной и позволяет достичь большей равномерности прогрева помещений.
3. Лучевая. К каждому радиатору подводится своя подающая и возвратная труба, которые соединяются в центральных коллекторах. Наиболее дорогая схема позволяет легко добиться равномерного прогрева помещений и экономить энергоресурсы.

По типу движения теплоносителя

Существует две разновидности типов циркуляции теплоносителя – естественная и принудительная.

В небольших постройках, использующих простые твердотопливные котлы без электронного управления, часто обходятся естественной циркуляцией. Нагретый в теплообменнике топки теплоноситель поднимается по трубам вверх и поступает в радиаторы. Отдав свое тепло, он охлаждается и под действием законов физики опускается вниз, в обратную трубу, возвращаясь по ней в теплообменник. Преимуществом такой схемы является энергонезависимость- в доме будет тепло и при отсутствии электроснабжения. Недостаток- медленный прогрев и невозможность подключения теплых полов.

Принудительная циркуляция осуществляется под напором, создаваемым насосом. Он снимает ограничения на количество уровней и использование теплых полов. Кроме того, растет скорость оборота теплоносителя и помещения будут прогреваться заметно быстрее. Недостатком схемы является зависимость от электроснабжения.

Тепловые насосы

Вертикальный грунтовый тепловой насос.

Действительно новые технологии отопления загородного дома – это тепловые насосы.

Устройства работают по принципу холодильника, рассмотрим его более подробно:

1. Как известно, тепловая энергия неизбежно перетекает от более нагретого тела к менее нагретому;
2. Если теплоноситель охладить до температуры, намного более низкой, чем температура окружающего воздуха, почвы, воды и т.д., то мы сможем получать их энергию;
3. С помощью процессов расширения-сжатия можно сильно менять температуру жидкостей и газов. Сначала мы резко расширяем теплоноситель, тем самым понижая его температуру, затем он взаимодействует с любой более теплой средой, после чего сжимается и в горячем состоянии подается в радиаторы;
4. Если теплообменник с холодной фазой поместить в почву ниже уровня промерзания или в незамерзающий водоем, то мы получим источник неиссякаемого тепла.

Принцип действия инверсионного холодильника.

Данный принцип используется в кондиционерах, работающих на обогрев. Даже если температура воздуха на улице составляет – 10 градусов, а температура теплоносителя (хладагента) – 30 градусов, это позволит использовать такой воздух как источник тепла.

Воздушный тепловой насос.

Размеры теплообменника должны быть огромны.

Плюсы и минусы автономного отопления

Под автономным отоплением в первую очередь понимают независимость от различных факторов, природных условий и организаций, которые в той или иной степени связаны с реализацией тепловых услуг или отопительных материалов в данной местности. Преимуществом индивидуального отопления являются:

• Выбор подходящего для своих финансовых возможностей и удобства пользования отопительного оборудования и типа топлива.
• Возможность задания начала и окончания отопительного сезона по своему усмотрению.
• Регулировка комфортной для себя температуры не только во всем доме, но и в отдельных комнатах.
• При проектировании преимуществом является то что есть возможность размещать по своему усмотрению радиаторы отопления, снимать или ставить на них одну или больше одной секции для оптимизации теплоотдачи. Можно укладывать теплые полы, выбирать в широких пределах мощность котла и параметры всей отопительной системы независимо от характеристик внешней тепловой магистрали, на официальное подключение к которой накладываются некоторые ограничения.
• При отсутствии длительное время в доме можно полностью отключить отопление или настроить его на функционирование в экономичном режиме.
• Использование двухконтурных систем в индивидуальном доме позволяет не только отапливать здания, но и нагревать холодную воду до высокой температуры для использования в быту и целях личной гигиены.

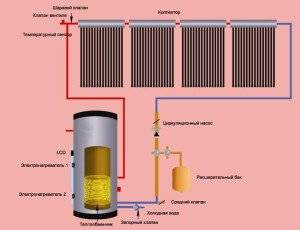

Рис. 2 Вариант схемы отопления и горячего водоснабжения ГВС в частном доме

Применение твердого или жидкого топлива, которые запасают в некоторых количествах, делают отопительную систему полностью независимой от внешних коммуникаций – газопроводов, тепловых магистралей, и позволяет проводить обогрев дома без привязки к аварийным ситуациям на инженерных трассах за его пределами.

Невзирая на многочисленные плюсы, автономное отопление имеет довольно существенные минусы, основные из них:

• Эксплуатация, уход и контроль автономной отопительной системы отнимают массу свободного времени и требуют применения некоторых физических усилий при использовании твердых видов топлива.
• Главный недостаток индивидуального отопления – высокая стоимость покупки и монтажа оборудования: котла, теплообменных радиаторов, коллекторных развязок и трубопроводных систем теплых полов, циркуляционных электронасосов, сантехнической арматуры (воздухоотводчиков, обратных клапанов, запорных вентильных и шаровых кранов), автоматики управления.
• После монтажа системы расходы на топливо также отбирают значительную часть бюджета, многим домовладельцам не по карману оплачивать энергопотребление электрического котла.
• При монтаже дополнительные расходы вызовут изменение конфигурации стен, перегородок и полов для прокладки трубопроводов, устройство стяжек для теплого пола.
• При использовании в качестве топлива природного газа от центральной магистрали необходимо разрешение соответствующих служб, при этом его получение является долгосрочной, сложной и утомительной процедурой, требующей вложения значительных денежных сумм.
• Финансовые средства понадобятся и для обеспечения договорных обязательств с организациями, занимающихся обслуживанием и ремонтом установленного оборудования, специалистами сервисных центров.

Рис. 3 Принцип работы закрытой отопительной системы

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT»

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Что такое обвязка

Принципиальные схемы системы отопления

Это все, что расположено между нагревательным котлом и приборами отопления — радиаторами. Вспомните, что котел — это всего лишь нагревательный агрегат, который передает энергию использованного топлива теплоносителю. Теплоноситель, поступая в радиаторы, через них отдает тепловую энергию воздуху внутри помещения. Так что все достаточно просто. Это и есть принципиальная схема системы отопления, которая на первый взгляд проста, но на самом деле довольно сложна.

Почему? Потому что система без дополнительных узлов эффективно работать не будет. А значит, потребует больших затрат на топливо и расходов из семейного бюджета.

Что же необходимо предусмотреть, кроме выработки системой тепла?

Некоторые нюансы

Обратите внимание! Сегодня многие котлы имеют в конструкции встроенные циркуляционные насосы. Это облегчает выбор и делает расчет ненужным

Главное — правильно подобрать нагревательный котел по мощности.

• Компенсировать линейное расширение горячей воды в системе. Для этого в схему включают расширительный бак.
• Обеспечить безопасные условия эксплуатации отопительной системы, включая котел, если по каким-то причинам давление теплоносителя станет экстремальным.
• Создать условия, при которых можно будет беспрепятственно удалять воздух из контура.
• Наладить систему, которая будет отвечать за качество теплоносителя. В противном случае это может привести к загрязнению трубопровода шлаками, песком, окалиной и прочим.
• Обеспечить возможность соединения в одной системе нескольких контуров с разными температурными режимами. К примеру, основной контур, соединяющий радиаторы, и контур «теплый пол».
