Какой коллектор для теплого пола выбрать – виды, варианты и схемы установки

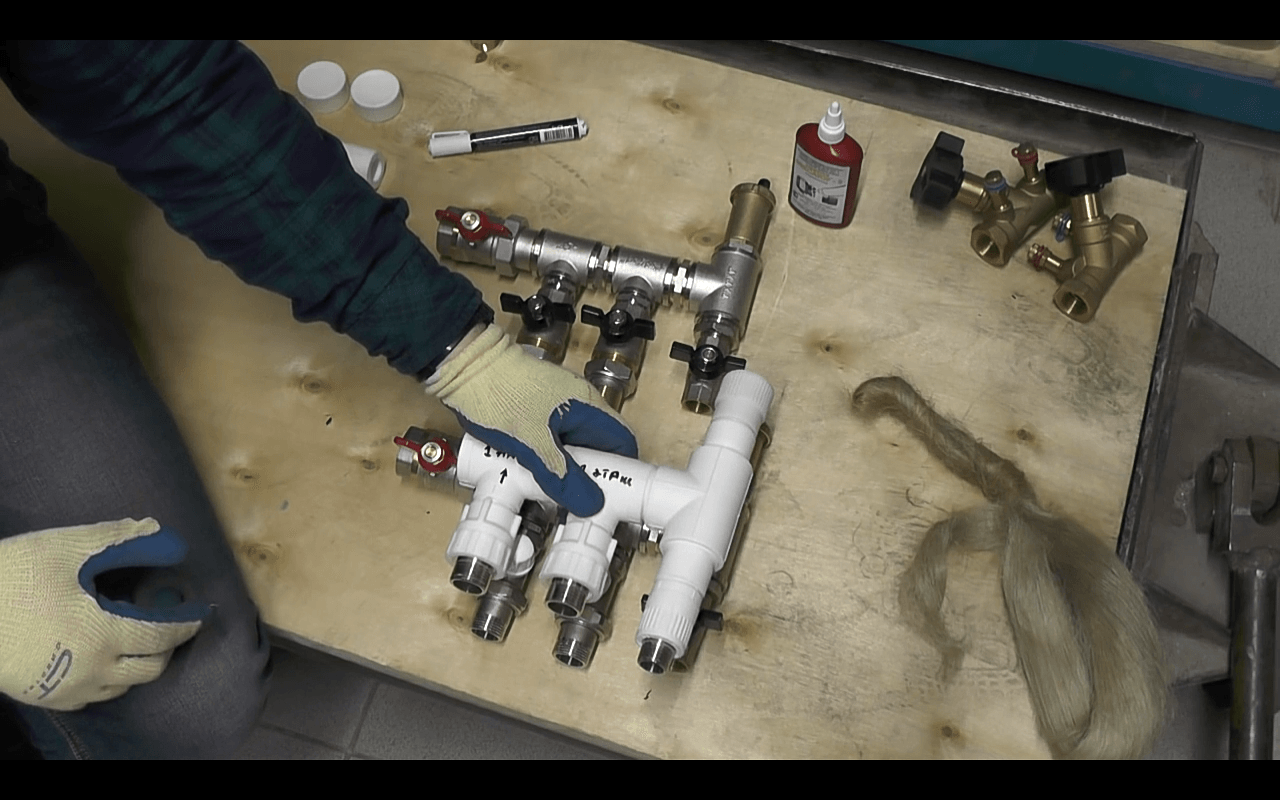

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

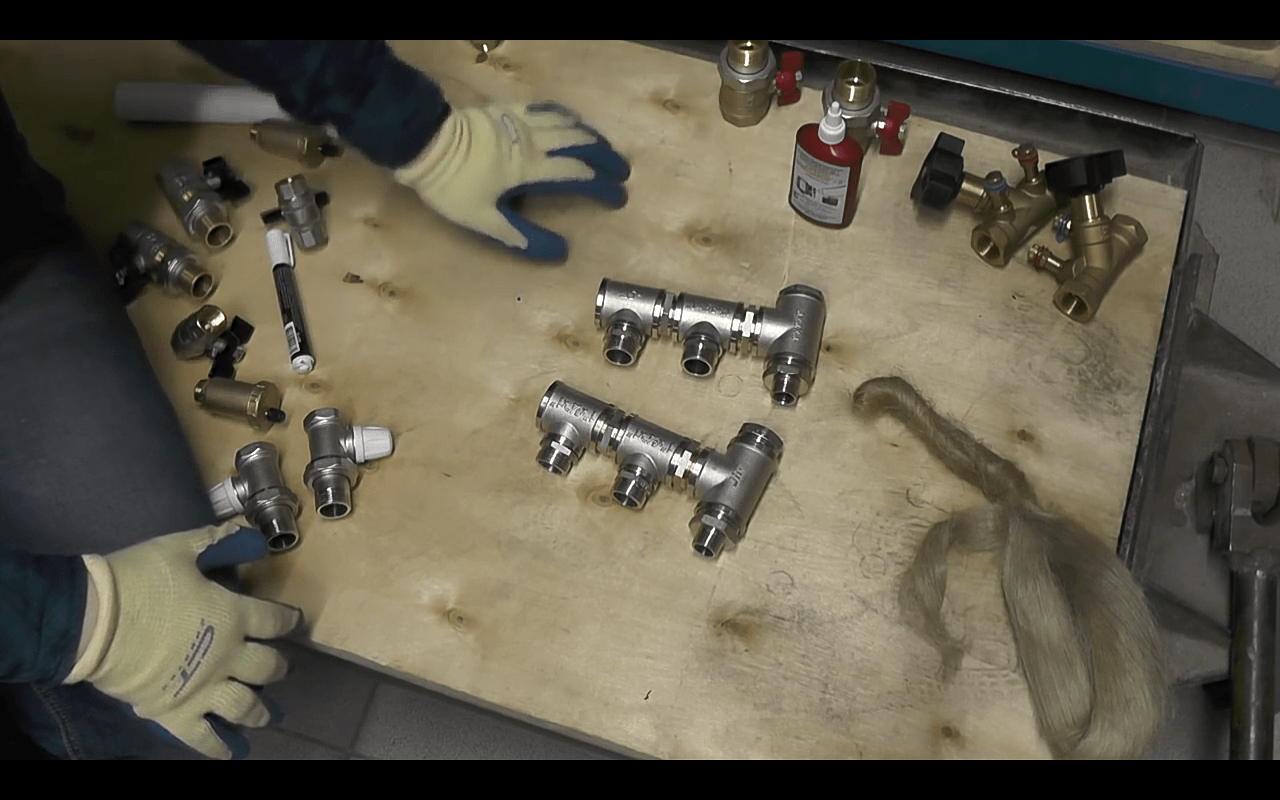

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

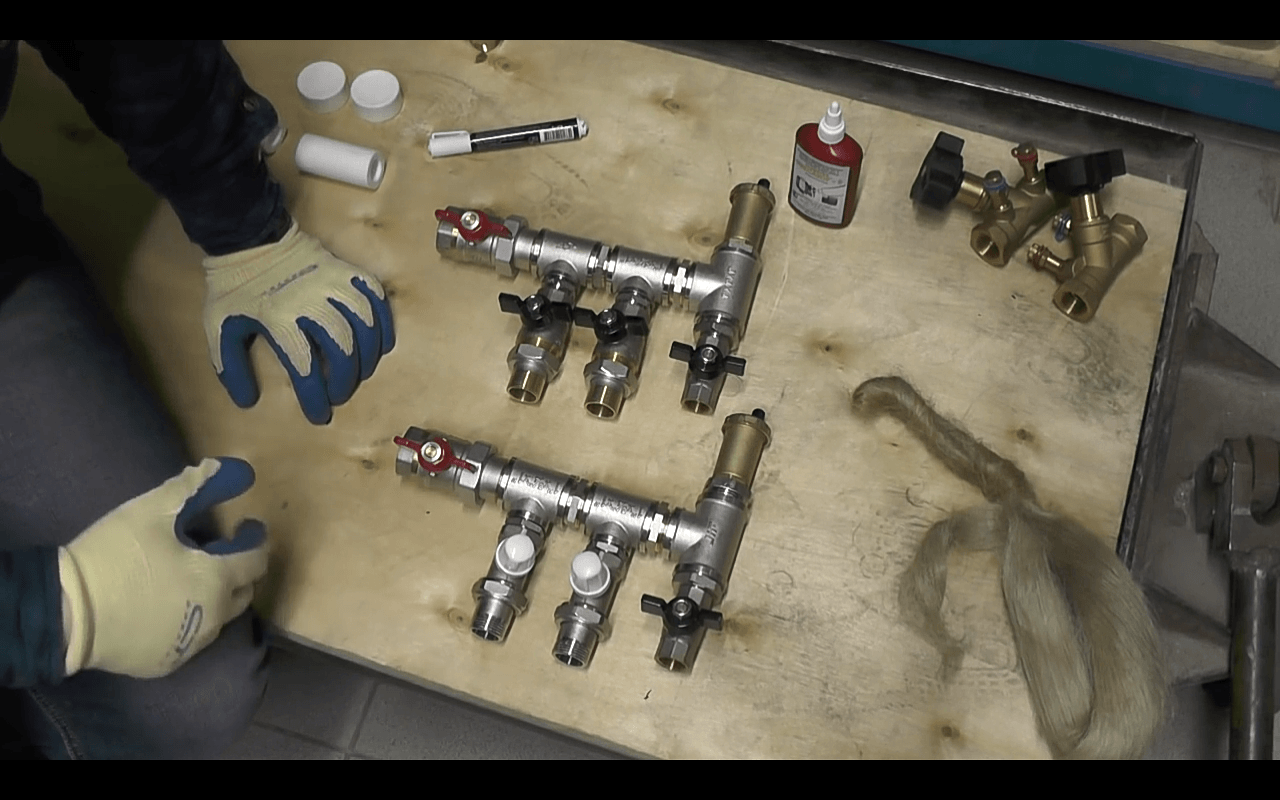

Как видно на фото, ротаметр здесь поставить некуда

Семь самых популярных моделей

Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.

  • Количество выводов на коллекторах колеблется от 2, до 11, но самые популярные модели на 4 контура и на 6 контуров;
  • Регулировка может быть как ручной, так и автоматической;
  • Максимум по температуре 80ºС;
  • Максимальное рабочее давление 6 атм;
  • Цена зависит от количества контуров и находится в пределах 12,5–25 тыс. руб.

Еще один яркий представитель итальянского качества.

  • Гребенка и основные узлы латунные;
  • Количество контуров — от 2 до 11;
  • Резьба на коллекторе внутренняя;
  • Может работать с теплоносителем до 95ºС;
  • Максимум по давлению 6 атм;
  • Цена – 14,3–35 тыс. руб.

Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.

  • Материал корпуса — латунь;
  • Количество контуров от 2 до 10, на фото показана трехконтурная гребенка;
  • Работает с теплоносителем до 80ºС;
  • Есть модели с расходомерами и без расходомеров;
  • Возможна ручная и автоматическая регулировка;
  • Цена – от 1,5 до 8 тыс. руб.

Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.

  • Корпус гребенок из нержавеющей стали;
  • Количество контуров от 2 до 12;
  • Температура теплоносителя до 80ºС;
  • Резьба на гребенках внутренняя;
  • Цена – 3,2–15 тыс. руб.

Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене.

Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб.

Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.

  • Материал гребенок – нержавеющая сталь;
  • Количество контуров 2–12;
  • Температура теплоносителя – до 97ºС.
  • Верхний предел давления – 10 атм;
  • Цена – 6–15 тыс. руб.

Продукция Valtec славится своей высокой прочностью, эти коллектора хорошо держат гидроудары, поэтому Valtec довольно часто выбирают под теплые полы в многоэтажных домах.

Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб.

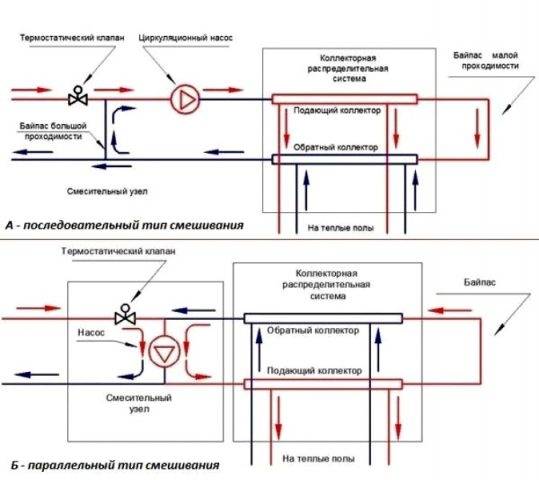

Принцип работы коллектора

Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:

  • теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
  • от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки ­ она ниже температуры поступающей жидкости.
  • клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
  • в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
  • смешавшиеся 2 потока подаются на смесительный насос, а после ­ распределяются по секторам циркуляционной системы.
  • по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
  • расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:

Элементы коллекторного узла

Схема обычного смесительного узла состоит из следующих деталей:

  • Смесительный двух или трехходовой клапан;
  • Циркулярный насос;
  • Балансировочные и запорные клапаны;
  • Коллектор (2 шт.);
  • Термоголовка с датчиком для контроля температуры;
  • Манометры для контроля давления;
  • Воздухоотвод для удаления из системы воздуха;
  • Кроме того вам понадобятся различные фитинги, ниппели, тройники и другие соединительные элементы.

Неправильная установка манометров

Двухходовой клапан

Схема двухходового клапана

  • Термоголовка контролирует температуру поступающей в контуры жидкости.
  • Как только температура становится высокой, она прикрывает клапан, и подача горячей воды уменьшается.
  • Когда теплоноситель остывает, он открывает подачу горячей воды больше.
  • При этом из обратки теплоноситель подается в постоянном режиме, а горячий только при необходимости.

Двухходовой клапан имеет низкую пропускную способность, поэтому подача горячего теплоносителя происходит плавно и без резких скачков. В основном используют именно такой вид для смешивания, но он подходит только для помещений менее 200 квадратов.

Подключение через «американку»

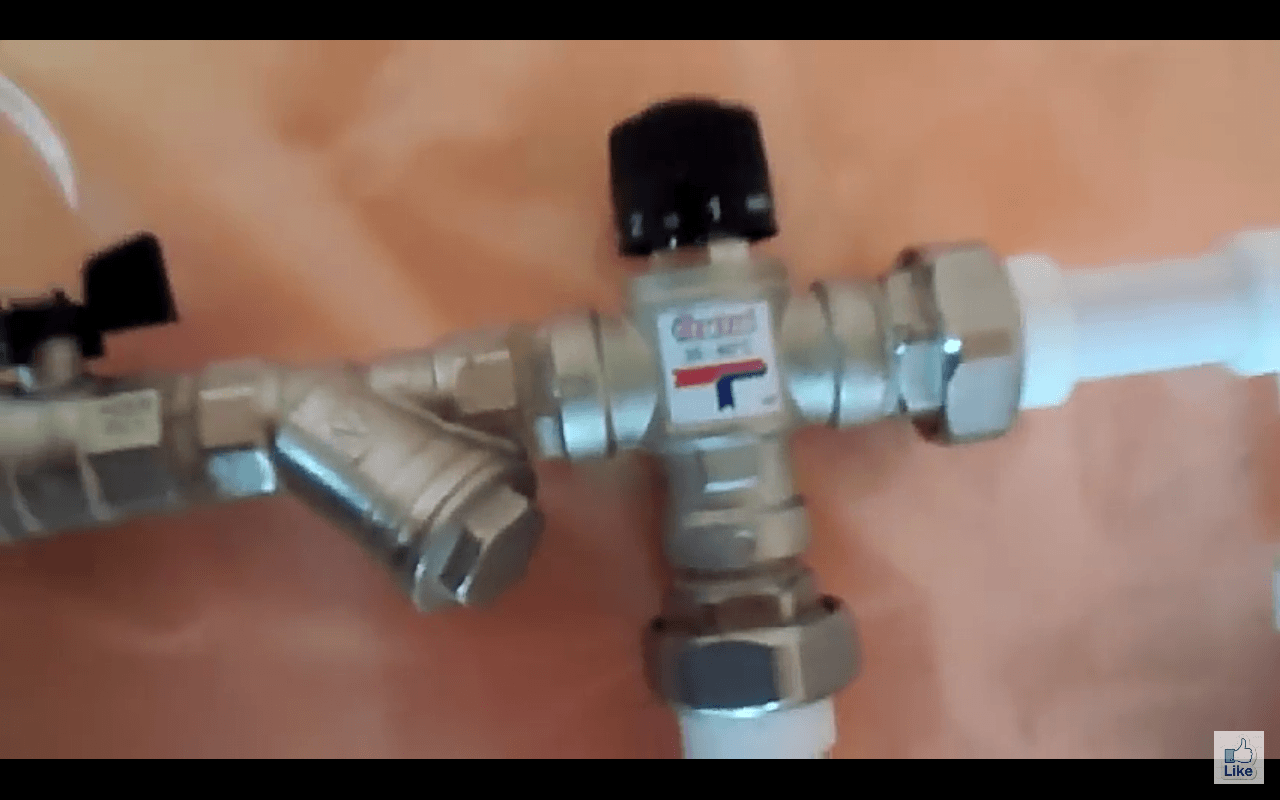

Трехходовой клапан

  • Трехходовой клапан одновременно балансирует подачу воды от котла и обратки через байпас.
  • Главным его отличием является смешивание теплоносителя внутри него самого.
  • Внутри него находится заслонка, которая перпендикулярно расположена относительно трубы подачи и обратки.
  • Меняя её положение, регулируется соотношение подачи воды, и изменяется температура.

Трехходовой смесительный клапан

Специалисты считают такой вариант универсальным, и используют его в сложных системах отопления с большим количеством контуров и автоматической регулировкой.

К недостаткам можно отнести возможное резкое колебание температуры, и в контур может попадать горячая вода при неверных показателях на термостате. Этот клапан имеет высокую пропускную способность, поэтому даже небольшое смещение вентиля может сильно изменить температуру.

Часто на такие клапаны ставят сервоприводы, которые управляются погодными датчиками или датчиками температуры воздуха.

Метеодатчики

Чтобы была возможность регулировать температуру в автоматическом режиме, в зависимости от погоды за окном, к системе теплого пола подключают погодозависимые датчики. При резком похолодании помещение будет остывать быстрее, поэтому потребуется его усиленный нагрев. Чтобы повысить эффективность теплого пола, нужно будет увеличить температуру и расход теплоносителя.

Конечно же, вы можете настраивать все и вручную, но так вы не сможете подобрать оптимальные соотношения подачи. Поэтому и используют погодозависимые контроллеры. Они раз в 20 секунд проверяют температуру, и если она не соответствует оптимальным значениям, меняют положение вентиля на 1/20 часть. Более продвинутые контроллеры могут понижать расход подачи воды, когда дома никого нет.

Требования к температуре теплононосителя

НСУ теплого пола является достаточно сложным комплектом оборудования, от грамотной сборки и настройки которого во многом зависит правильность функционирования всей тепловой установки. Например, если котел спроектирован на подачу теплоносителя 70-90С в радиаторы, то, в параллельно работающих в этих же помещениях контурах напольного обогрева, температура циркулирующей жидкости допускается не выше 45-50С (max 55С). Точные температурные параметры выводятся путем инженерных расчетов системы теплого пола. Они призваны обеспечить подготовку воды в НСУ таким образом, чтобы прогрев напольных поверхностей, с учетом структуры и материала их покрытий, не превышал:

  • в помещения с долговременным пребыванием людей (офисах, жилых) – 29С;
  • во вспомогательных помещениях (кладовых, коридорах, гардеробных) – 30С;
  • в санузлах, ванных комнатах, бассейнах – 32С.

Кроме того, настройка смесительного узла будет выполнена наиболее оптимально, если удастся добиться перепада температур между подачей и обраткой ТП 5-15С. Уменьшение теплового градиента (Δt) требует наращивания расхода теплоносителя, как следствие роста скорости его циркуляции, которая приводит к гидравлическим потерям. Высокий же градиент температур уже ощущается тактильно, как разница в нагреве поверхности напольного покрытия, что вызывает определенный дискомфорт.

Рисунок 2

Устройство с 3-мя ходовыми смесительными клапанами

Трехклапанный коллекторный узел представляет собой конструкцию со следующими характеристиками:

  • смешивание жидкостей с разными температурными показателями происходит внутри клапана;

  • осуществляется одновременная подача подогретого теплоносителя от котла и жидкости от напольного отопления через байпас;
  • для регулировки работы внутри клапана размещается заслонка. Она установлена перпендикулярно к трубе подачи и обратки. Изменяя ее положение можно произвести регулировку температуры подаваемого в напольное отопление теплоносителя;
  • недостатком конструкции данного типа считают наличие скачков температуры. Преимущество 3-ходовых клапанов – универсальность, поскольку они подойдут для всех типов водяных контуров.

Сборка готового комплекта

Самый простой и надежный способ, но более дорогой — это купить готовый комплект насосно-смесительного узла и коллекторной группы. Руководство по сборке заводского комплекта содержит пошаговые инструкции, что позволяет собрать его своими руками даже неопытному мастеру.

Сборка готового комлекта насосно- смесительного узла и коллекторной группы

Подключение труб теплого пола к коллектору производится с учетом пропускной способности распределительных гребенок и составленной схемы с обозначением размеров труб, точек их соединения с элементами отопительной системы и местами укладки. Работы по подключению водяного контура проводят после установки коллектора и системы защиты (байпас, воздушный клапан).

По окончании работ, соединения проверяют на герметичность. Для этого коллектор для теплого пола с расходомером подключают к главному насосу, который нагнетает требуемое давление, и оставляют систему на 24 часа. Если за сутки не произошло изменение установленных параметров – смесительный узел можно смело эксплуатировать. Все проверки должны проводиться до укладки финишного напольного покрытия.

Если вы задались целью собрать систему распределения водяного теплого пола самостоятельно, а не покупать готовый комплект, то рассмотрим более дешевые варианты конструкций своими руками.

Из профильной металлической трубы

Коллекторная група из профильной трубы

Перед изготовлением коллектора необходимо составить схему с расположением всех элементов узла. В качестве материала изготовления лучше выбрать стальные трубы с квадратным типом сечения. Такой вид несложен в обработке, что существенно снижает трудозатраты на установку патрубков.

Коллекторы из профильной трубы применяются в отопительной схеме объектов с большим количеством контуров и гидравлическим разделителем. Параметры трубы квадратного сечения – 80*80 или 100*100 мм

Поэтапный процесс производства сборной конструкции распределительного узла выглядит следующим образом:

Сборка коллектора из металлической профильной трубы

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит

При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими

Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.

Преимущества использования коллектора

Как показывает практика, использование коллектора в системе водяного теплого пола обладает целым рядом неоспоримых преимуществ, таких как:

  • Безопасность – конечный потребитель тепловой энергии полностью защищен от получения механических и термических травм;
  • Гигиеничность и экологичность – исключает возможность появления бактерий, плесени и грибков;
  • Долговечность и высочайшие эксплуатационные характеристики – при правильном монтаже коллектора и соблюдении всех основных правил о его выбору и установке система отопления верой и правдой служит на протяжении как минимум 50 лет;
  • Экономичность – возможность контроля за температурой в системе экономит до 50 процентов расхода тепловой энергии.

Нельзя не отметить, что самостоятельная установка и подключение коллектора водяного пола в принципе не должна вызвать вопросы даже у человека с минимальным набором теоретических и практических строительных навыков. Здесь главное четко следовать рекомендациям и инструкциям специалистов и правильно подобрать комплектность изделия.

Подготовка основания

Первичная задача при подготовке основы для пола – устранение старой стяжки, независимо от ее типа. Когда старая стяжка убрана, нужно заняться выравниванием уровня основания. Основание под теплый пол должно быть строго горизонтальным – допускаются высотные перепады не более 1 см на всей площади основы.

Горизонтальная поверхность покрывается гидроизоляционным материалом, причем укладывать его нужно герметично и с небольшим допуском по всем краям. По периметру стен на уровне пола крепится специальная лента, которая необходима для компенсации температурного расширения пола при работе отопления. Если система теплого пола будет включать в себя несколько отдельных контуров, то между ними обязательно должна быть такая же лента.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда

Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности

Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

Полипропиленовый коллектор своими руками

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

Металлическая гребенка для теплого пола своими руками

Для самостоятельного изготовления металлических гребенок используются латунные или бронзовые фитинги, тройники, футорки, заглушки. Общая схема и последовательность сборки напоминает аналогичный процесс для полипропиленовой гребенки, который лишь займает немного больше времени. Это связано с тем, что каждое резьбовое соединение предстоит тщательно герметизировать при помощи фумленты, льняной пакли или специальных герметиков.

Закупая фитинги и прочие сантехнические детали, стоит обращать внимание не только на их привлекательную цену и блеск новизны, но и на истинное качество материала. Во-первых, неплохо понимать, с продукцией какого производителя предстоит иметь дело

Если продавец предоставит сертификат на свои изделия, то будет совсем замечательно. Во-вторых, уже по некоторым внешним признакам можно предположить – стоит ли связываться с подобным товаром. Так, хорошие заводские детали, как минимум, тяжелее подделок и имеют более толстые стенки. Использование же тонкостенных «китайских» тройников, хотя заметно снизит стоимость гребенки, но критически уменьшит ее надежность. Кроме того, работать с контрафактом довольно сложно – материал низкого качества способен треснуть в любой момент.

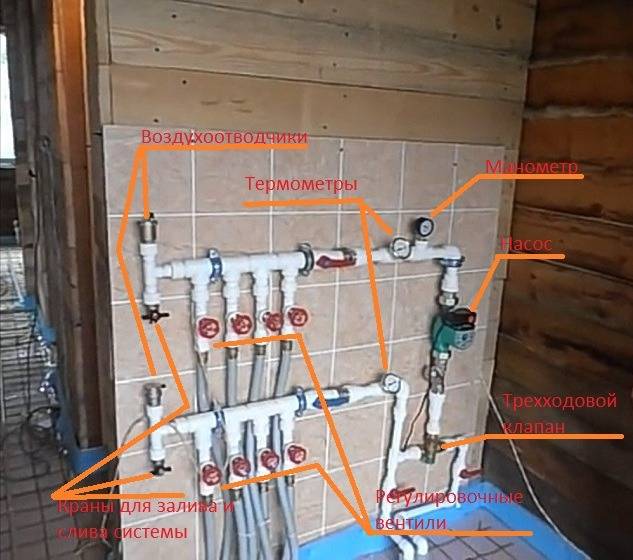

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:

Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

Установка устройства

Коллектор для теплого водяного пола монтируется по следующей схеме:

  • Необходимо установить рамку под прибор. Она монтируется прямо на стену в горизонтальном положении или в специально подготовленную нишу. При выборе места для установки следует ориентироваться на наличие свободного доступа к устройству для подсоединения необходимого количества трубопроводов. Также часто для монтажа прибора применяется специальный шкаф. В таком виде устройство сможет вписаться в любое помещение.

  • Подключение к котлу отопления. Подача теплоносителя в систему происходит снизу, а обратка размещается сверху. Также перед рамкой нужно установить шаровые отсекающие. За кранами осуществляется монтаж циркуляционного насоса.
  • Происходит установка пропускного клапана. Он должен оснащаться ограничителем температуры. За этим узлом происходит установка распределительной гребенки.
  • Осуществляется разводка трубопроводов к теплому полу. Элементы, по которым теплоноситель будет поступать в систему, размещают сверху. Трубопроводы от напольного отопления монтируют уже снизу.

  • Если предполагается установка устройства своими руками, необходимо присоединить к распределительной гребенке запорные краны, которые оснащены терморегулятором. Когда монтируется готовый комплект, делать этого не нужно.
  • Подключение коллектора к системе отопления осуществляется при помощи компрессионных фитингов. Данный элемент состоит из зажимного кольца, опорной втулки и промежуточной гайки.
  • Опрессовка коллектора. После монтажа всех конструктивных элементов необходимо проверить, насколько полученная система герметична. Для этого агрегат подключают к циркуляционному насосу. С его помощью происходит нагнетания давления в системе. В таком виде водяной контур оставляют на сутки. По истечении этого времени проверяют давление. Если оно не изменилось, значит, установка произошла успешно.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа
