Комбинированная система отопления: варианты исполнения

Что такое совмещенное отопление

Комбинированной (смешанной) называют такую систему отопления, в которой присутствуют как традиционные высокотемпературные (обычные радиаторы, конвекторы), так и низкотемпературные (теплые полы, реже — теплые стены) нагревательные приборы.

Водяные полы в совмещенной системе подключают двумя способами:

1. К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
2. Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, водяные полы можно использовать независимо от радиаторов. Это может быть необходимо для небольшого подогрева комнаты, кода батареи уже отключены, например, в осенне-весенний период.

1 этаж — теплый пол, 2 этаж — радиаторы

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT»

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Комбинированная система отопления: радиаторы и теплый пол

Скажу сразу, что этот вариант сейчас применяют везде, где это только возможно.

Ее популярность объясняется повышением комфортности проживания в частном доме.

Вы можете забыть о теплых носках и тапочках и просто ходить по комфортному теплому полу.

Суть такой СО состоит в том, что тепловые потери помещения делятся между радиаторами (или другими приборами отопления) теплым полом.

Здесь в тандеме работают высокотемпературное и низкотемпературное отопление.

Если кто не в курсе, то напомню, что температура теплоносителя в радиаторах может доходить до 90 градусов, то теплых полах она не должна превышать 50.

Это позволяет добиться комфортной температуры поверхности пола.

К сожалению в нашей стране много людей, которые предпочитают сначала сделать, а только потом подумать… Ну, или вообще никогда не подумать.

Так вот, эти люди подключают водяные теплые полы (ВТП) без группы автономной циркуляции (ее называют еще смесительным узлом).

В результате по трубам начинает циркулировать нагретая до 70-80 градусов вода, а покрытие пола начинает обжигать ноги.

Конечно, вы рано или поздно привыкните ходить ро дому в пляжных тапочках, но лучше все изначально сделать по правилам.

Кроме ВТП могут быть использованы электрические теплые полы.

В некоторых случаях будет гораздо дешевле уложить в стяжку кабель или нагревательный мат, чем тянуть трубы и делать коллекторные шкафы.

Увеличатся только счета за электричество, но с этим иногда можно мириться.

Как комбинировать отопительные приборы?

Мы привыкли, что в городских квартирах в качестве отопительного прибора повсеместно используются радиаторы центрального отопления. Именно они при централизованной подаче тепла обеспечивают в наших домах уют и комфортную температуру.

Радиаторы и тёплые полы

В последнее время к радиаторам стали добавлять теплые полы, которые работают или на воде, или на электричестве. Действительно в этом случае уровень комфорта существенно повышается из-за того, что нагрев происходит под нашими ногами, а потом тепло поднимается наверх.

Стоит помнить, что присутствие теплого пола не заставляет нас полностью отказаться от радиаторов. Сочетание этих двух видов отопительных приборов и есть тот самый комбинированный вариант системы отопления частного дома, когда достигается необходимая гармония и уют. Оптимальной считается следующая пропорция: 70% тепла в доме поступает от теплого пола, а всего лишь 30% от батарей центрального отопления. Чтобы получилось именно так, нужно теплоноситель для пола разогреть до 60°С, а тот, что поступает в радиаторы – до 75°С.

Если комбинацию теплого пола и радиаторов отопления базировать на использовании электрической энергии, то батареи будут электрическими, а пол будет прогреваться с помощью специального кабеля

В этой комбинированной системе обычно используют:

• Электроэнергию. Для этого подпол помещают специальный греющий кабель, а в помещениях используют электрические батареи.
• Теплоносители. Под полами прокладывают трубы, а в комнатах устанавливают обычные радиаторы.

Когда в качестве отопительной энергии используют теплоноситель, трубы можно применять самые разнообразные. В качестве материала для них используют медь, металлопластик, полиэтилен и так далее

Важно правильно рассчитать потребность в трубах, сделать обоснованную схему укладки и при проведении расчета не забыть о мощности насоса, толщине труб и силе гидравлического сопротивления. Аналогичными расчетами сопровождается и установление потребности в радиаторах для конкретного помещения

Используя в качестве теплоносителя воду, мы будем применять для теплого пола трубы. И батареи отопления у нас будут самые обычные – с горячей водой внутри

Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны. Зато с наступлением настоящих морозов лучше не экономить на собственном здоровье, а прогревать помещения на полную мощность. А вот каким бывает коллектор для этой комбинации:

Подробнее о монтаже подобной системы отопления дома узнаете из нашего материала с инструкцией: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/radiatory-plyus-teplyj-pol.html.

Тёплые стены

Ещё одна возможная комбинация в системе отопления: можно вместе или вместо теплого пола использовать нагрев стен. Так же, как и в случае с полами, в конструкцию стены закладываются трубки, по которым будет циркулировать теплоноситель. При нагреве стен тепло будет распространяться равномерно, хотя сильно нагретых поверхностей в помещении и не будет.

Делая в своём доме теплые стены, следует помнить, что забивать в них гвозди, чтобы украсить их картинками или бра, нужно предельно осторожно

Распространение тепла осуществляется в основном посредством инфракрасного излучения. Такие потоки очень благосклонно воспринимаются нашим организмом. Если в качестве теплоносителя используют нагретую воду, то подключение труб осуществляется отдельными ветками с использованием лучевой схемы.

Кстати, стены могут использоваться не только для отопления, но и для охлаждения помещения. Если зимой нам необходимо тепло, то жарким летом никто из нас не откажется от прохлады, которая будет сохраняться в помещении, если по трубам пропустить холодную воду. Подобное охлаждение будет весьма кстати.

Какие отопительные приборы выбрать?

Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.

Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.

Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.

При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.

Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя

Комбинация различных систем и приборов отопления

Сложно назвать комбинированной систему, в которой на одной ветке установлены чугунные батареи, на другой — алюминиевые радиаторы, а на третьей — стальные. По принципу нагрева, подключения и конструктивно эти отопительные приборы чрезвычайно схожи и полностью взаимозаменяемы. Не так уж сильно отличаются от настенных радиаторов конвекторы, встраиваемые в пол. Схема разводки у этих приборов идентична, более того радиаторы и конвекторы можно подключать на одну ветку (контур). Действительно серьёзное различие имеется между традиционными радиаторами и относительно новыми типами отопления, полностью встроенными в строительные конструкции — тёплыми полами и стенами.

Сочетание радиаторов и обогреваемых полов

Как радиаторы, так и водяные тёплые полы, наряду с достоинствами, имеют и некоторые недостатки. Сочетание этих двух типов отопления позволяет найти наиболее комфортное, удобное и эстетичное решение для каждого помещения либо зоны жилища. К примеру, зачастую лучший вариант для зимнего сада и прихожей — тёплый пол, спальни — панельный радиатор, а гостиной и бассейна — комбинированное отопление: основной нагрев осуществляют тёплые полы, радиаторы и конвекторы — дополнительный.

Условия и принципы работы радиаторов и тёплых полов значительно разнятся. Первые могут быть подключены по различным схемам: одно-двухтрубной, лучевой, система может быть открытой, закрытой, гравитационной либо циркуляционной. Греющие полы, если веток обогрева более одной, возможно подключить лишь по коллекторной (лучевой) схеме.

Вполне допустима комбинация различных схем отопления: разводка радиаторов двухтрубная, а веток тёплого пола — лучевая. Последний в любом случае подключается к стоякам не напрямую, а через смесительный узел, где трёхходовой кран смешивает для достижения нужной температуры горячую и охлаждённую воду из подающей и обратной линий

Комбинированная система отопления будет нести в себе ограничения, присущие тёплым полам: она может быть только герметичной (закрытой) и циркуляционной. Нет никакой сложности в том, чтобы совместить в одной системе отопления разные схемы: оба контура (радиаторы и пол) подключаются к общему стояку (контуру котла).

Теплоноситель поступает в контур полов не напрямую, а через смесительный узел, где к нему при необходимости подмешивается охлаждённая вода из обратной линии, чтобы температура пола не превысила комфортного уровня в 40 ºС. После смешивания теплоноситель поступает в гребёнки коллектора, откуда распределяется по отдельным веткам. Общего давления в системе недостаточно, чтобы «продавить» тёплые полы, поэтому они снабжаются отдельным циркуляционным насосом.

Но оптимального гидравлического баланса, а значит, наилучшего теплового режима можно достичь, если и полы и радиаторы подключать по лучевой схеме. При этом приборы отопления разного типа гидравлически должны быть разделены: у каждой системы свой коллектор на этаже.

Немного места и денег можно сэкономить, если подключить все приборы через универсальный коллектор для комбинированной системы отопления. Это устройство «два в одном», объединяющее коллектор для радиаторного отопления (внизу слева) и тёплых полов (справа вверху)

Всё же применение в одной системе разных типов отопления плюс к этому необходимость нагревать воду для горячего водоснабжения приводит к тому, что различные контуры начинают влиять на работу друг друга. Чтобы снизить это влияние и наилучшим образом сбалансировать комбинированную систему отопления, подключение контура котла к контурам радиаторов, тёплого пола и ГВС осуществляют через гидрострелку

Греем-охлаждаем стены и полы

Теплотехники утверждают, что чем больше площадь нагрева отопительного прибора и ниже его температура, тем более комфортные и благоприятные для здоровья условия создаются в доме. Практика многолетней эксплуатации тёплых полов подтверждает этот факт. Не зря в Германии 95% вновь строящихся домов оснащается комбинированной, с тёплыми полами на первом этаже и радиаторами на втором, системой отопления.

Но сегодня уже не ограничиваются обогревом пола, растёт популярность «тёплых стен». Принцип работы и конструкция достаточно схожа с системой тёплого пола: трубки с циркулирующим по ним теплоносителем встраиваются в строительные конструкции стен. Таким образом, в помещении, помимо окон, не остаётся холодных поверхностей, отсутствуют сильно нагретые предметы. Тепло распределяется равномерно и по большей части через инфракрасное излучение, что наш организм воспринимает самым положительным образом. Тёплые водяные стены так же, как и полы, подключаются отдельными ветками по лучевой схеме.

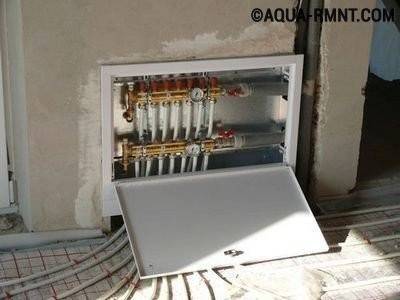

Схемы смесительных узлов

Вы можете посмотреть готовые смесительные узлы приточных установок в сборе, которые представлены на схемах ниже.

Первый вариант оптимально подходит для отопления одной комнаты 15-25 метров. Регулировка температуры вручную. Если вы хотите поставить автоматику, то можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

• Для подключения к трубам подключаются соединители (№6).
• К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
• Дополнительно можно дополнить схему автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 квадратов, но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

• Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
• Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
• Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
• Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec

Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 квадратных метров. На схеме показан пример с ручным регулированием.

• Для подключения нужно подсоединить подачу от котла к выводу №16, а обратку к выводу №17.
• Для хорошей работы системы длина петель должна быть примерно одинаковой.
• В схеме показан вариант для 2 контуров, если же вам нужно подключить их 3 или 4 штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 квадратных метров, на 2-4 контура, но она имеет автоматическую регулировку температуры.

• Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
• Насос должен работать в сторону смесительного клапана под номером 2.
• Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
• Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 квадратных метров.

• 1 смесительный узел Combimix (VT.COMBI.0.180);
• 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
• Циркулярный насос 180 мм;
• 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет).

Разновидности комбинированной системы отопления

Комбинированная система обогрева частного дома может иметь в своем составе различные теплоносители, благодаря которым устройства можно разделить на следующие виды:

1. газовое плюс дизельное котельное оборудование. Такая конструкция моет быть чугунной или стальной, либо совмещает оба материала. Хозяева частных домов, имеющие поблизости газопровод, используют совмещённые котлы – солярка плюс газ. Такая модель котлов очень экономичная;
2. газовое плюс твердотопливное оборудование. Эта система объединяет в себе газ в смеси с твердым топливом. Такое оборудование моет быть многотопливным, так как имеется возможность использования дров и угля. Данное комбинированное оборудование не совсем эффективно. В устройстве отсутствует автоматическое переключение. Даже потому, что конструкция довольно сложная, такой аппарат пользуется спросом ввиду своей не низкой и выгодной цены;
3. твердотопливное плюс электрическое оборудование. Комбинированное отопление частного дома дрова и электричество для обогрева помещения, такую комбинацию очень часто можно увидеть на дачных домовладениях. Подключение питания проходит к электричеству – 220 или 380 Вольт, мощностью 5-8 кВт. Пока хозяева находятся в особняке, то общий обогрев проводится дровами или углем, после выезда и сгорания топлива температура в котле опускается и срабатывает реле, включающее электрическое оборудование. Таким образом, в период отсутствия хозяев, система сама поддерживает нужную температуру в помещении. Такой аппарат стоит не дешево, но результат того стоит. Зато можно будет абсолютно уверенным в надежности устройства;
4. газовое плюс твердотопливное и электрическое оборудование. Пожалуй, данный вид комбинированных котлов отопления для частного дома можно по праву назвать самым лучшим. Потому как он работает уже от трех видов топлива, значит, эффективность системы обогрева возрастает. Такая конструкция может быть установлена в любой местности, но обязательно оснащенной газопроводом. Если по каким-либо причинам возникнут перебои с газом и электричеством, владельцы всегда смогут применить любой вид твердого топлива;
5. пиролиз плюс электроды. Такое устройство подходит для отопления загородного дома. Комбинируя пиролизный и электродный котел, становится возможным поддержания нужной температуры помещения, даже в отсутствие хозяев. Система состоит из двух многотопливных аппаратов и пользуется большой популярностью.

Твердотопливное и электрическое отопление

Монтаж электрического подогрева пола в комбинированной системе отопления

В дополнение к основной системе отепления будет устанавливаться теплый пол с электроподогревом под керамическую плитку. Мы уже упоминали, что это оптимальный по всем показателям вариант

Принимаем во внимание, что слой теплоизоляции уже установлен

Инструменты для работы

Шаг 1. Подсчитайте площадь помещения и купите систему теплого пола. Конкретная марка не имеет значения, все ответственные производители выпускают товары с похожими техническими характеристиками. Проверьте комплектность оборудования, изучите прилагаемую инструкцию.

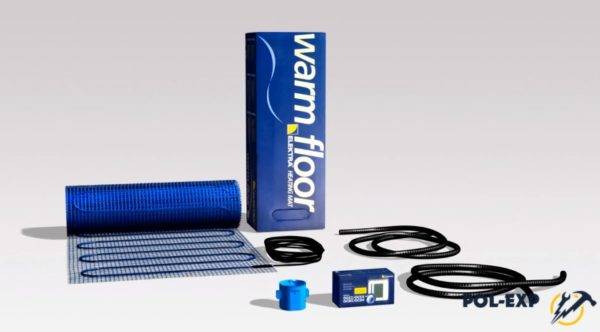

Комплект теплого пола

Шаг 2. Нарисуйте схему помещения с учетом расположения мебели и крупногабаритной бытовой техники. Продумайте раскрой отопительных пластин.

Схема помещения

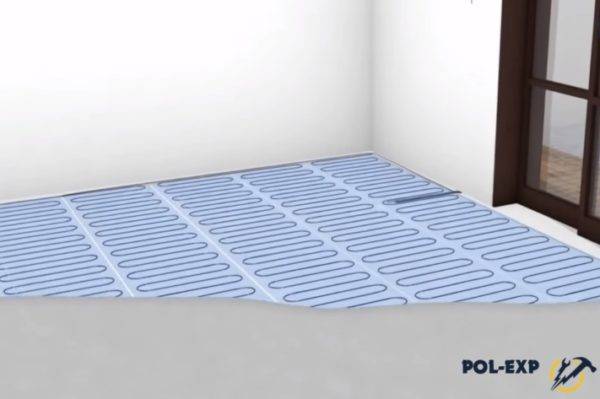

По схеме будут уложены нагревательные элементы

Шаг 3. Подготовьте отверстие в стене под пульт управления системой, оно может располагаться в любом удобном месте. Но следует попытаться уменьшить расстояние от разводки для запитки, во время определения места монтажа пульта управления продумайте способ подключения питания. Одновременно сделайте канавки для подвода кабелей и датчика. Работать можно при помощи электрического перфоратора или вручную зубилом и молотком.

Штроба и коробка

Шаг 4. Временно при помощи гипсового раствора закрепите коробку пульта, подведите к ней гофрированные шланги электрических кабелей и установки датчика температуры. При этом имейте в виду, что датчик не может располагаться непосредственно у нагревающих элементов, такое положение будет искажать измерения.

Укладка гофрированных шлангов с датчиками

Штроба заделана раствором

Шаг 5. Уберите с поверхности пола пыль и строительный мусор. Для увеличения прочности поверхности стяжки можно ее прогрунтовать, выбирайте составы глубокого проникновения.

Нанесение грунтовки

Шаг 6. С учетом предварительно нарисованного эскиза раскладки нагревательных элементов разрежьте их и положите на основание. Работы выполняйте очень внимательно, не повредите токопроводящие элементы.

Укладка и разрезание нагревательных элементов

Полотно развернуто, продолжается укладка. Общий провод не поврежден

Провод зафиксирован скотчем

Шаг 7. Присоедините к концевикам контакты для подключения питания. Для того чтобы концевики не выступали над плоскостью пола, под них нужно сделать небольшие углубления.

Подключен провод. В подложке сделано углубление

Шаг 8. Подведите кабели питания к коробке пульта управления. Рекомендуется их прокладывать под плинтусами, в этих местах они не будут перегреваться.

Кабели подведены к коробке

Шаг 9. Установите в гофрированную трубу датчик температуры и заведите его провод в коробку.

Шаг 10. При помощи тестера проверьте надежность и правильность всех соединений. Помните, что по европейским стандартам цвет изоляции провода заземления желтый с зеленой продольной полосой. Сопротивление изоляции должно быть не менее 10 мΩ, прозвоните ее омметром.

Проверка тестером

Проверка омметром

Шаг 11. Согласно прилагаемой схеме подключите все провода к пульту управления. На короткое время подайте питание и проверьте работоспособность всех элементов, отключите питание, подождите, пока нагревательные элементы полностью остынут.

Подключение терморегулятора

Шаг 12. Закройте систему тонким слоем наливного пола.

Заливка наливного пола

Пол отделан керамической плиткой

Включение комбинированной системы делайте в зависимости от температуры в помещении и климатических условий на улице.

Котел — какой выбрать

Поскольку закрытая система отопления частного дома может работать в автономном режиме, есть смысл установить отопительный котел с автоматикой. В этом случае вам не нужно возвращаться к нему после настройки параметров. Все режимы поддерживаются без вмешательства человека.

Газовые котлы являются наиболее удобными в этом плане. У них есть возможность подключить комнатный термостат. Установленная на нем температура поддерживается с точностью до градуса. Упало на градус, котел включился, отапливает дом. Как только термостат активируется (достигается температура), работа прекращается. Комфортно, удобно, экономично.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это внешние датчики. По их показаниям котел регулирует мощность конфорок. Газовые котлы в закрытых системах отопления — хорошее оборудование, способное обеспечить комфорт. Жалко только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Пеллетные котлы не очень распространены в нашей стране. По сути, это тоже твердое топливо, но котел этого типа работает непрерывно. Пеллеты автоматически подаются в печь (пока не закончится запас в бункере). При хорошем качестве топлива очистка от золы требуется раз в несколько недель, а все рабочие параметры контролируются автоматикой. Единственное, что мешает распространению этого оборудования, — это его высокая цена: производители в основном европейские, и цены у них соответствующие.

Немного о расчете мощности котла для систем отопления закрытого типа. Он определяется по общему принципу: на 10 кв. квадратных метров с нормальной изоляцией потребуется 1 кВт мощности котла. Только брать “встык” не рекомендуется. Во-первых, бывают аномально холодные периоды, когда у вас может не хватать номинальной мощности. Во-вторых, работа на пределе мощности приводит к быстрому износу оборудования. Поэтому мощность котла для системы желательно брать с запасом 30-50%.
