Как устроена система отопления с теплым полом и радиаторами – варианты комбинированного отопления

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) – это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) – 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол – это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь – 0,6м/с.

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

  • максимальный изгиб петли достигает 180
  • уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
  • активно применяется в ванной комнате и санузлах
  • монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

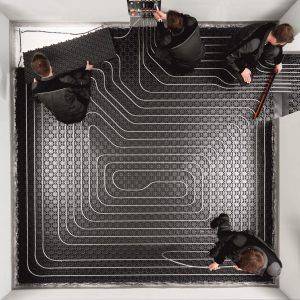

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

  • изгиб трубы составляет 31-90
  • используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
  • не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

  • определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
  • мощность котла
  • размеры комнат в м2
  • количество отапливаемых этажей
  • материал основы (дерево, бетон, полистирол)
  • расположение мебели в комнатах
  • угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

  • длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
  • разница между длиной контуров в разных комнатах должна быть не более 15 м
  • минимальная площадь контура должна составлять 15 м2
  • количество материала зависит от шага укладки
Расстояние между петлями/смРасход материала/погонный метр
1010
156,7
205
254
303,4

Т.о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Немного предыстории

Сама идея утепления пола, равно как и стен, путем прокладки внутри них трубопроводов с горячей водой отнюдь не нова. Еще в советские времена создавались и реализовывались экспериментальные проекты панельных домов, внутри плит перекрытий и стен которых циркулировала горячая вода, обеспечивая тем самым отопление квартиры без радиаторов. Считалось, что отсутствие батарей экономит полезное пространство комнат и не портит их эстетическую привлекательность.

Подключение теплого пола к системе отопления

Вполне естественно, что такие строения не прошли испытания временем, ввиду практически нулевой ремонтопригодности систем отопления и крайне низкой экономической целесообразности. Действительно, большая часть тепла расходовалась не на отопление внутренних помещений, а шла на нагревание элементов конструкций зданий и окружающей атмосферы.

Каналы же, выполненные из железа, корродировали весьма быстро, вследствие постоянного контакта с водой, находящейся под давлением и имеющей высокую температуру.

Описанию систем подогрева пола, совмещенных с отопительными коммуникациями, а также рассмотрению нюансов устройства теплых полов посвящена данная публикация.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.
Схема установки насоса в системе «Теплый пол». Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха

Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

https://youtube.com/watch?v=BRVIFYwwDkQ%3F

Выбираем котел отопления

Если в регионе проходит магистраль газа, то вопрос о топливе для котла просто не стоит – агрегаты работающие на газе будут и доступны, и экономны. Стоит еще сказать, что, газ во всяком случае обойдется не дорого электричества или твёрдого топлива. Но все таки, если пункт проживания не газифицирован, то идеальным выходом будет твердотопливный или жидкотопливный аппарат.

Газовые универсальные котлы, которые могут работать, также, и на сжиженном газе (необходимо заменить распылительное устройство), могут стать прекрасным вариантом при перебоях с газоснабжением. Но сам по себе сжиженный газ использовать нецелесообразно, потому как он совсем не дешевый и расходуется быстро.

При условиях закупки соляры по оптовым ценам и большими партиями, вполне разумно было бы приобрести котел отопления на жидком топливе. Он вполне способен нагреть дом площади больших размеров. В любой другой ситуации отличным вариантом будет подключение пола с подогревом и отопительных приборов к твердотопливному котлу – угле, дровах, пеллетах.

Нужно обратить внимание, что создавая схему включения полов с подогревом и батарей, необходимо учитывать, что более практичным и выгодным считается конкретно обогрев пола. Но все таки, не надо думать, что от отопительных приборов нет никакого толку

Эти устройства помогают сохранению тепла в середине дома и мешают его потере сквозь проемы окна, двери и холодные стены. Благодаря этому правильно составленный проект и выбранные элементы, и также разумный контроль даст возможность создать эффективную и одновременно с тем экономную отопительную систему.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Модуль подключения теплого пола к системе отопления

Теперь поговорим о работе и устройстве модуля подключения контура теплого пола. Работает модуль регулировки теплого пола по всем законам системы теплого пола. То есть модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола. При этом модуль монтируют на обратке. Для этого в модуле и смонтирован автомат воздухосброса. Чтобы выгнать воздух из контура теплого пола.

Модуль собран к пластиковой коробке с крышкой и служит для скрытого монтажа внутрь стены. В крышке имеется отверстие, из которого выглядывает термостатическая головка для измерения температуры помещения. А, следовательно, возобновления или прекращения циркуляции теплоносителя в контуре теплого пола.

Термоголовка монтируется на отсечной клапан под термоголовку. Клапан в свою очередь соединен с тройником, в который вкручен автомат воздухосброса. Все это расположено внутри коробки.

Монтаж контура теплого пола начинают с монтажа модуля теплого пола. Для этого необходимо выбрать место внутри помещения около двери. Именно со стороны ее открывания. На высоте не более 1000 мм. Сделать углубление в стене из кирпича или каркас в стене из гипсокартона. Так же необходимо от углубления сделать штрабу до пола размером 50х50 мм.

Теперь монтируем модуль регулировки теплого пола. Монтируем пирог теплого пола по всем законам жанра (подробно здесь) и подключаем трубы контура теплого пола к системе радиаторного отопления, следуя этой схеме.

Но не так все гладко в наше время. Модули подключения контура теплого пола дороги и не всегда их можно найти. В этом случае модуль для контура можно изготовить своими собственными руками.

Для этого берем, например, щиток для монтажа электричества. Щиток или распределительная коробка может быть пластиковой или металлической. Так же подойдут распределительные коробки. Размер при этом выбираем 200х300 мм. 300 мм именно в высоту. Теперь берем прямой радиаторный клапан под термоголовку. Направлением ставим вверх. Снизу крепим фитинг для подключения труб. Может быть пресс или ТМ. Сверху накручиваем отвод ½ дюйма с внутренней и наружной резьбой. На отвод накручиваем тройник ½ дюйма. Сверху вкручиваем автомат воздухосброса. Снизу фитинг для подключения труб. Может быть пресс или ТМ. Теперь с помощью металлических хомутов на шпильке монтируем эту конструкцию в щиток.

Подключаем к модулю контур теплого и наслаждаемся его работой и теплым полом.

Ленинградка, то есть самая экономичная из существующих систем отопления, появилась несколько десятилетий назад в Советском Союзе. Эта однотрубная система очень проста в реализации, смонтировать ее своими руками не составит труда. Разберемся в тонкостях конструкции.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Схемы подключения

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения “паразитных” или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

Последовательное и параллельное включение

Эти две общепринятые схемы обвязки двух котлов, работающих в паре.

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.

Последовательная схема

Первый вариант применяется для небольших источников нагрева. На практике  он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

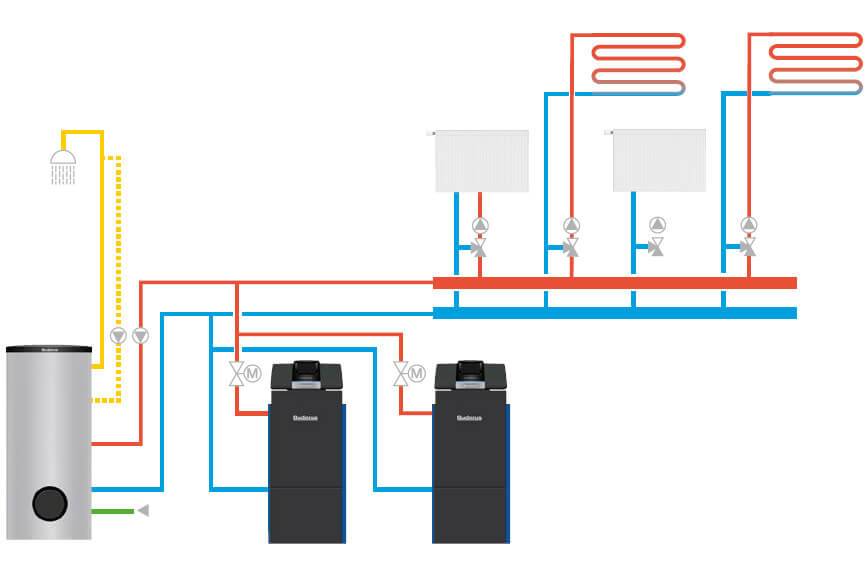

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.

Параллельное подключение

Отопление с твердотопливным котлом

Комбинированное отопление с котлом работающим на твёрдом топливе собой представляет закрытую гравитационную системы с теплоаккумулирующим устройством. Разрешается как однотрубная, так и двухтрубная разводка. Чтобы увеличить результативность, на каждом из приборов с функцией нагрева стоит устанавливать дроссели.

Во время работы котла работающего на твёрдом топливе создается немалое количество тепла. Лучше не мешать данному процессу, а остатки тепла перенаправлять в теплогенератор. Тогда и горючее будет расходоваться успешно, и система не будет быстро остывать после прогорания топлива в котле.

Когда по большей части контуре тепловой носитель начнет остывать, в систему будет подаваться более горячая вода из теплогенератора. Если электричество выключится, то водоподача из теплоаккумулятора заканчивается, а циркулярный насос открывается.

Одним из прекрасных вариантов котлов на твердотопливных элементах будет аппарат с газогенераторным типом горения. Горючее в нем сжигается в 2 этапа, за счёт чего выделяется больше тепла и меньше угарных газов. На выходе из котла остается фактически только углекислый газ и пар.

Окончательный выбор котла отопления, отопительных приборов, труб для их подсоединения и для пола с подогревом, и также схему разводки любой покупатель выполняет с учетом большого количества самых разных факторов. Среди них не только расходы на обустройство системы, закупку топлива и принцип функционирования, но и собственные предпочтения. При надобности все работу по проектированию системы можно выбрать у профессионалов.

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

  • Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
  • Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
  • Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

  • Выводят петлю из обратной трубы.
  • На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
  • От насоса выводят напольную магистраль.
  • Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
  • На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
  • При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Рекомендуем: Как установить тёплый пол под пробку?

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Вариант 1: конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

СхемаОписание
Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный.

Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.

Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.
Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена PE-RT.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

Теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

  • поверх финишного напольного покрытия, вдоль стен. Такой метод монтажа достаточно прост. Для лучшей циркуляции подающие трубы и обратку монтируют с небольшим уклоном;
  • внутри полости пола. Такой метод скрытого монтажа подразумевает использование рулонных изолирующих материалов для предотвращения теплопотерь.

Прокладка труб отопления в полу

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Ленинградка с теплым полом

Характеристика теплого пола

Теплый пол от отопления можно назвать наиболее экономичным вариантом при наличии центрального отопления

Для того чтобы осуществить его монтаж, необходимо взять во внимание ряд аспектов. Суть такого горизонтального обогрева заключается в бесконечной циркуляции горячей воды из батареи центрального отопления по специальному напольному контуру. Пол может быть одно или двухконтурным

Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию

Пол может быть одно или двухконтурным. Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию.

Для того чтобы правильно и продуктивно происходила циркуляция, необходим специальный насос. Если батареи отопления его не имеют, то будет необходимо его приобрести. Некоторые домовладельцы решаются обойтись без него, создав своими руками уклон в контуре, но этот процесс слишком трудоемкий и, по сути своей, нецелесообразный, ведь можно просто приобрести насос.

Система с уклоном в контуре подразумевает циркуляцию под действием физики, а именно, гравитации. В этом случае перемещение воды не будет иметь необходимую скорость, да и прогрев из-за наклона будет неравномерным.

Важный аспект – расчет длины контуров. Он зависит напрямую от квадратуры помещения. Если комната небольшая, то будет достаточно одной трубы. Длина ее не должна превышать 30 метров.

Если квадратура превышает 17 кв.м., то потребуется две трубы. В этом случае длина контура не должна превышать 50 метров. Можно разделять контуры, если длина труб получается больше 30 и 50 метров соответственно, но укладываться они должны параллельно.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение
