Битопливные котлы отопления

Условия монтажа и эксплуатации

Комбинированный твердотопливный котел, равно как и любой другой отопительный котел имеют одинаковые условия монтажа и эксплуатации.

В первую очередь стоит понимать, что размещение такого оборудования в жилых комнатах невозможно, так как оно может выделять продукты горения, которые пагубно отражаются на здоровье человека.

Рассмотрим несколько правил и рекомендаций, которые помогут правильно подобрать место установки.

• Хорошая вентиляция. Помещение, в котором планируется устанавливать оборудование такого типа в обязательном порядке должно хорошо вентилироваться, чтобы все продукты горения не задерживались в комнате и не рассеивались по дому. Для этого обустраивается специальная вытяжная система, которая сразу же вытягивает продукты горения. Создание вентиляции и системы вытяжки в обязательном порядке должно предусматривать быстрый доступ для прочистки, потому как в процессе эксплуатации она может забиться и станет хуже выполнять свою функцию.
• Удобство проведения дымохода. Самым оптимальным вариантом будет расположить котел как можно ближе к внешней стене. Это обусловлено тем, что так будет значительно легче вывести дымоход, кроме того подвод дополнительных коммуникаций в виде газа или электричества также будет сильно облегчен.
• Пожарная безопасность. Перед тем, как устанавливать котел, необходимо тщательно подготовить помещение. Напольные конструкции не рекомендуется устанавливать на черновой пол, необходимо создавать специальную подставку из бетона или кирпичной кладки. Это позволит защитить черновой пол от постоянного воздействия высоких температур.Настенные модели также нужно дополнительно оградить, создав своеобразную выемку, которая собрана из огнеупорных материалов с малой теплопроводностью.

Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

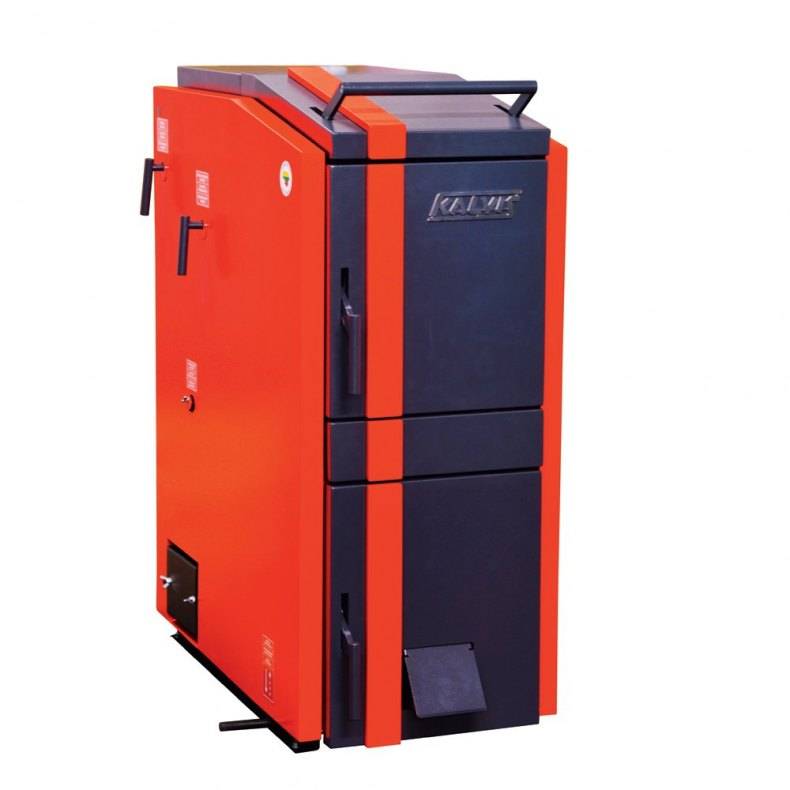

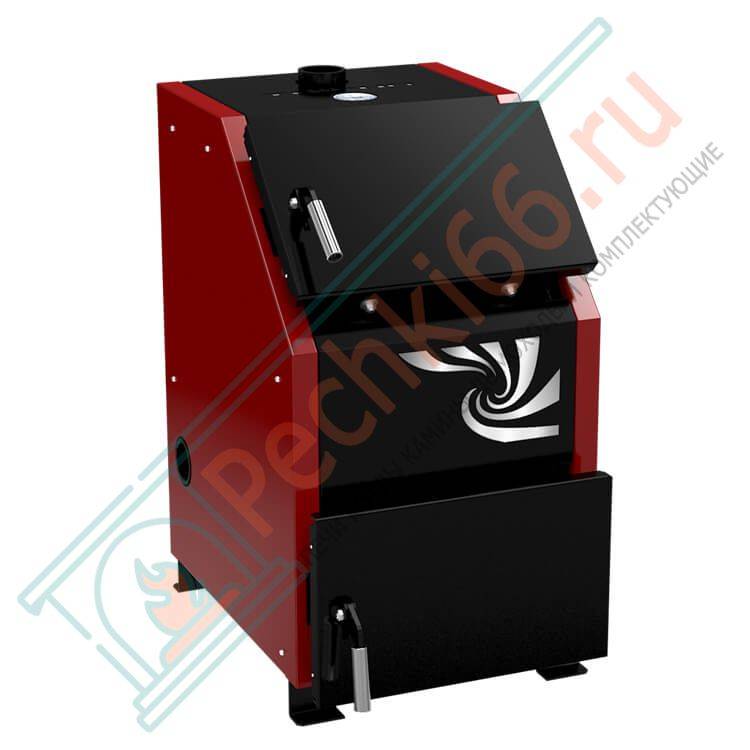

Многотопливные

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

1. Бесперебойной подачи электроэнергии.
2. Организованной поставки топлива к агрегату.
3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

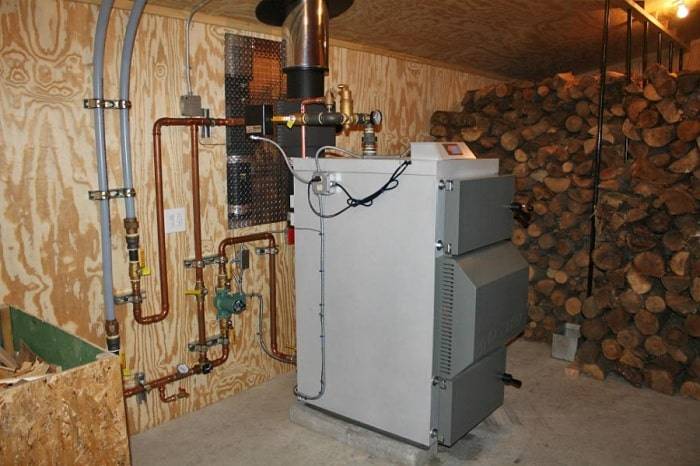

Комбинация «дрова — электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова — электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

1. Минимальные габариты и возможность настенной установки.
2. Низкий уровень электропотребления от сети.
3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
4. Маломощные ТЭНы для создания диапазона температуры.

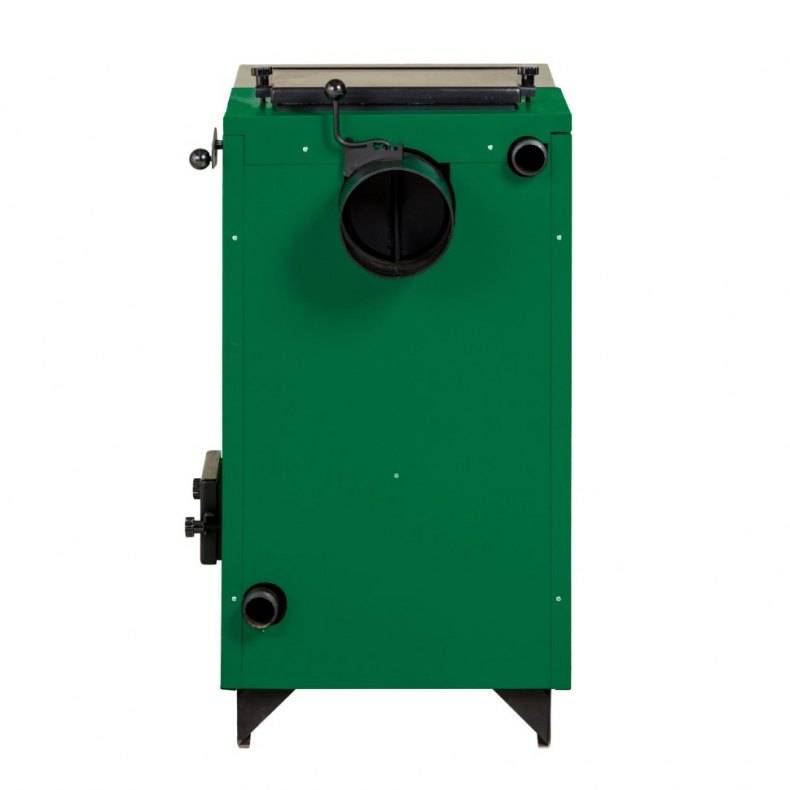

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

• Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
• Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
• Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.

Варианты комбинирования топлива

В настоящее время на рынке широко представлены четыре основных комбинации.

Комбинированные котлы – «Газ и электричество»

Рассматриваемая модификация отличается высокой производительностью и экономичностью. Изделие оснащено газовой топочной камерой, укомплектованной специальной горелкой, и ТЭН, размещенный непосредственно в контуре теплообменника.

В качестве основного топлива используется баллонный или магистральный газ, поскольку его стоимость значительно меньше расценок на электроэнергию. Электрический ТЭН может использоваться для оперативного нагрева теплоносителя или в случае отсутствия газа.

Газоэлектрические установки могут иметь дополнительный контур для обеспечения горячего водоснабжения. Кроме этого, конструкция предусматривает возможность подключения накопительного бойлера. Большинство моделей комплектуются автоматической системой управления, позволяющей использовать электричество по мере необходимости.

К достоинствам газоэлектрических комбинированных отопительных котлов относятся:

• компактные габаритные размеры;
• высокий КПД;
• простота конструкции;
• доступная цена.

Если количества теплоты, выделяемой при сжигании природного газа достаточно для поддержания заданного температурного режима, АСУ отключает ТЭН.

Комбинированные котлы – «Газ и дрова»

Большинство котлов этого типа позволяют использовать не только дрова, но и другие виды твердого топлива. Как правило, такие установки имеют две камеры сгорания и общий теплообменник. В некоторых моделях предусмотрено наличие отдельных контуров для системы отопления и ГВС.

Нередко встречаются самостоятельно изготовленные комбинированные котлы с одной топочной камерой. Суть «изобретения» сводится к следующему: в заводскую твердотопливную систему устанавливается дополнительная горелка. При использовании дров или иного твердого топлива, газовое оборудование демонтируется.

Прежде чем приступать такой модернизации, следует знать, что использование газовой горелки приводит к значительному увеличению температуры в топочной камере, что может вызвать ее преждевременное разрушение.

Электричество и дрова

Отличительной чертой таких комбинированных котлов отопления является простота конструкции. Для повышения интенсивности нагрева или отдельного использования в теплообменник твердотопливного котла дополнительно устанавливается электрический ТЭН соответствующей мощности.

Большинство заводских дровяных и твердотопливных котлов имеют специальный порт для установки ТЭНа и оборудованы специальными патрубками для подключения накопительного бойлера или контура ГВС. Комбинированные устройства, работающие на твердом топливе и электричестве укомплектованы специальными ТЭНами.

Еще одним достоинством таких установок является простота технического обслуживания и ремонта. В случае выхода из строя электрической составляющей нагревателя, ремонт, как правило, заключается в замене ТЭНа.

Многотопливные комбинированные котлы

Некоторые производители выпускают отопительные установки, предназначенные для работы с любым видом горючего. Такие устройства оснащены объемной камерой сгорания для загрузки дров или угля и предусматривают возможность подключения одного или нескольких электрических ТЭНов. Помимо этого, предусмотрена дополнительная топочная камера, рассчитанная на горение пеллет, дизельного горючего и природного газа.

В зависимости от используемого энергоносителя, в комбинированных котлах может применяться пеллетная, газовая, или дизельная горелка. Для переналадки системы достаточно установить соответствующую горелку. Поскольку параметры пеллет, газа и дизельного горючего сходны, их сжигают в универсальной топочной камере, а модульная конструкция обеспечивает быструю смену горелок.

Возможности комбинировать топливные составы

Отопительные системы должны рассчитываться на аварийные ситуации, когда один энергоноситель в экстренном порядке заменяется на другой. Рынок предлагает оборудование для нескольких разновидностей топлива. Рассмотрим комплексные отопительные котлы с применением нескольких топливных функций, не требующих радикальной смены системы. Предлагаемые обогревательные устройства способны обеспечить горячей водой потребителя не только в частных домах, но и офисных зданиях или коммунальных организациях.

Сочетание дрова – газ

Для модуля топки подойдут уголь, дрова, брикеты, пиломатериалы – все, что можно сжечь. Установка состоит из одной или двух отдельных камер. В приспособлении с топкой используются единовременно только твердые материалы, для перехода на газ в камеру монтируется горелка.

Аппараты с раздельными топками имеют внушительные размеры. Два вида энергоресурсов могут использоваться одновременно. Теплообменник монтируется один на 2 камеры или присутствует комбинация из двух раздельных элементов.

Установки газ/твердое топливо относительно недороги и пользуются повышенным спросом среди владельцев небольших коттеджей.

Сочетание газ – электричество

Довольно распространенные комбинированные котлы устанавливаются в местах с централизованной подачей газа. Преимущества отопительных котлов данного типа:

1. Небольшие размеры. В относительно маленькую топочную камеру устанавливается теплообменник с встроенным теном для обеспечения горячим водоснабжением.
2. Экономное потребление электроэнергии. Термоэлемент включается только при необходимости быстрого нагрева воды, или в летний период без включения газа в нагревательной системе.
3. Небольшая цена на модельный ряд.

В разновидностях оборудования, с отсутствием вторичного контура, дополнительно устанавливается водонагреватель. При перебоях в газоснабжении тены с небольшой мощностью смогут поддерживать минимальную температуру теплоносителя.

Сочетание дрова – электричество

Твердотопливные котлы устанавливаются, если невозможно подсоединиться к магистральному газопроводу, топливу в баллонах. Они энергонезависимы и обладают большой мощностью. Универсальные устройства заводского изготовления оснащаются всеми элементами защиты безопасности с гарантией производителя.

Особенности отопительных блоков, использующих комбинацию дрова/электричество:

• пригодность к ремонту – электрические детали системы легко заменить;
• надежность конструкции – нагревательные элементы рассчитаны на работу в топке;
• терморегулятор обеспечивает дистанционный контроль температуры.

Для корректировки мощности котлов на твердом топливе, производители рекомендуют устанавливать и задействовать электронные теплорегуляторы.

Многотопливное отопительное оборудование

Оснащение бытового использования выполняет свои функции на нескольких энергоносителях. Кроме самых распространенных сочетаний с отоплением газом, дровами, электроэнергией, устройство сжигает пеллетные гранулы. В вариациях котлоагрегатов с бункером подачи пеллет этот конструктивный элемент снимается, а камеры используются под определенные энергоносители. Агрегаты приспособлены для разных фракций топлива, поэтому необходимо учитывать создание специальных условий повышенного давления впрыска, принудительной тяги.

Функционал расширяется монтажом электрического нагревателя в тепловом обменнике.

Для установки многотопливных систем необходимо выполнение требований:

• при непрерывной работе необходимо обеспечивать запас и хранилище энергоносителей;
• организация доставки расходных ресурсов к котлу;
• бесперебойная подача к агрегатам электроэнергии.

При выборе комбинированных котлов для отопления дома следует проводить анализ факторов для конкретного помещения. Главным показателем является экономическая целесообразность. Кроме повышенной стоимости устройства, необходимо учитывать дополнительные расходы на приведение в соответствие диаметра дымохода под каждый топливный материал наличие обслуживаемой площади.

Нет смысла покупать мощный котлоагрегат для малометражных помещений с надеждой на хорошую работу автоматики. Подобный подход привлекает неиспользуемые мощности, ведущие к быстрому изнашиванию оборудования в условиях «холостой» работы системы.

https://youtube.com/watch?v=G4QwXU_uW6k

Устройство

Одноконтурные конструкции выполняют задачу, связанную с отопительной системой, а именно нагрев теплоносителя. Тогда как вторая группа устройств способна снабдить дополнительно постройку автономной подачей горячей воды для бытовых нужд.

Чтобы полностью разобраться в вопросе, чем отличается строение агрегатов, необходимо уделить внимание каждому экземпляру. Рассмотрев основные узлы и принцип работы, любой хозяин сможет без особых сомнений решить для себя, какое приспособление будет удовлетворять все нужды семьи

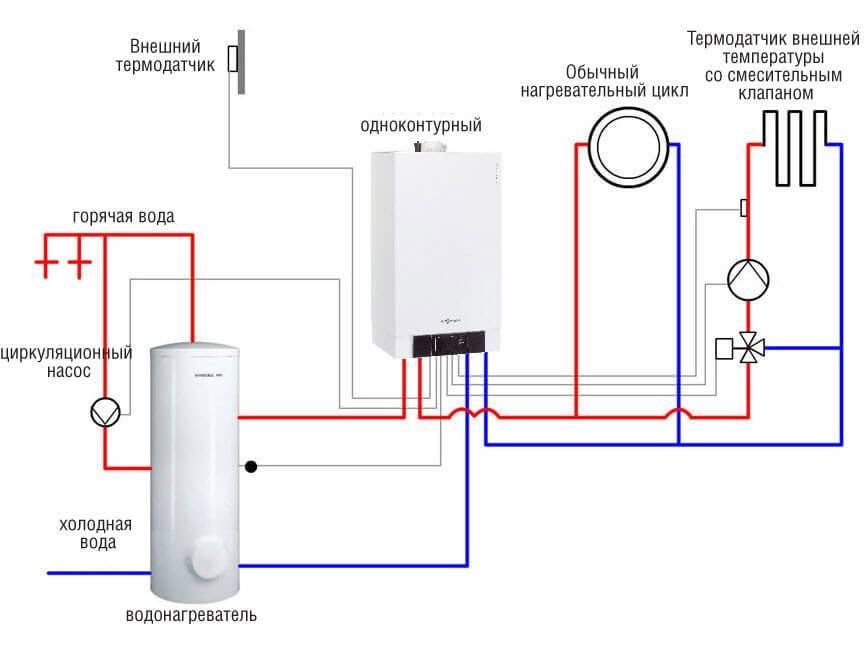

Одноконтурный котел

Конструкция устроена более просто, проточный водонагреватель отсутствует, в комплектацию входит только один контур. Существуют котлы таких типов как:

1. Электрические.
2. Дизельные.
3. Газовые.
4. Твердотопливные.

Большой популярностью пользуются устройства, способные функционировать на твердом топливе, они считаются экономичными и продуктивными. Особенно такой вид агрегата будет востребован в частном секторе, где не проведены коммуникации, отвечающие за подачу газа.

Принцип работы одноконтурного котла отличается незамысловатостью, теплоноситель после нагрева поступает в магистраль, после чего возвращается для повторного цикла. Монтаж оборудования можно выполнить самостоятельно, для произведения манипуляций достаточно обладать минимальными знаниями и придерживаться определенных схем.

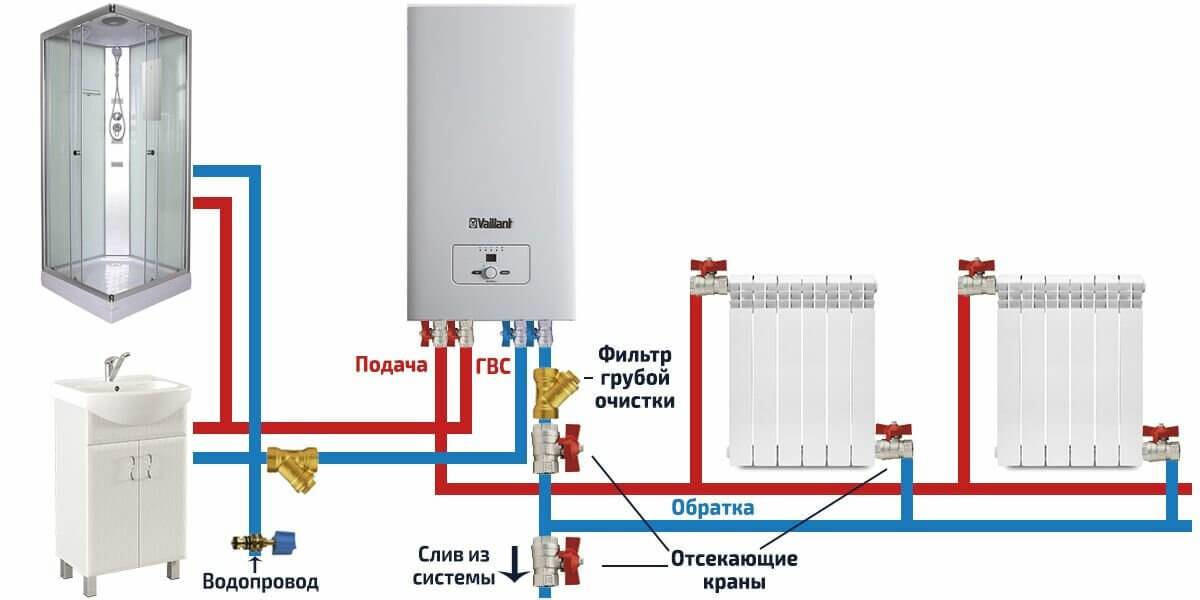

Двухконтурный котел

Встроенный проточный элемент отвечает за нагрев воды, подведенные коммуникации способствуют ее подаче на краны ГВС в бытовых комнатах или гигиенических помещениях. Монтаж потребует закупки дополнительных материалов, а сам процесс будет сложней, если заказывать работу у профессионалов, то она обойдется дороже, чем в случае с одноконтурным агрегатом.

Источник фото: 1-teplodom.ru

В комплектацию входит автоматика, которая нужна для качественного регулирования расхода подогретой жидкости, чтобы не понизилась продуктивность отопительной системы.

Особенности конструкции

Ассортимент отопительных котлов представлен разными моделями. Одни работают на газе, другие — на электричестве, третьи — на жидком топливе. Каждая разновидность имеет свои эксплуатационные преимущества и недостатки. Минусы использования тех или иных установок не дают покоя конструкторам и техникам. Поэтому они решили объединить некоторые модели, и на свет появились комбинированные отопительные устройства. Они могут работать, например, на твердом топливе и газе одновременно.

Подобное сочетание позволило минимизировать аварийные риски и организовать работу того же твердотопливного котла в автономном режиме. Как работают подобные установки, и где их применение более чем оправдано? Как правило, универсальные котлы всегда снабжаются дополнительным количеством патрубков. Они могут быть использованы для подключения теплого пола, отопительных радиаторов, системы управления оранжереи, подогрева воды в бассейне или обогрева бани.

Газовая горелка в таком котле располагается ниже топочной камеры, куда закладываются дрова, брикеты, опилки или уголь. Поэтому при необходимости и переключении она позволяет полностью сжечь остатки твердого топлива. Если работа переводится на твердое топливо, газовая горелка в автоматическом режиме закрывается. Для удобства использования стальной теплообменник, отвечающий за отопление помещения, проходит через весь корпус. Все стенки теплоизолированы специальной минеральной ватой, поэтому КПД агрегата составляет практически 92%. И это очень высокий показатель.

Теплообменник для подачи ГВС выполнен из меди и располагается в верхней части установки. Медь не боится коррозии, поэтому срок службы змеевика приравнен к срокам службы всего прибора в целом. Есть у универсальных котлов рычажные и воздушные заслонки, обеспечивающие поставку необходимой порции воздуха.

Как работает установка

Принцип действия котла газ-дрова до тривиального прост. В конструкции используются две автономные камеры. Топочная расположена выше газовой. Такая особенность позволяет использовать два вида топлива одновременно. Газовые горелки способны работать на низком давлении. Поэтому нередко можно увидеть модели, которые подключаются не к центральным газовым магистралям, а к баллонам со сжиженным газом.

Обратите внимание! При отключении электричества котел газ-дрова не сможет работать на газе. А все потому, что продукты его горения в таком случае не будут самостоятельно выводиться через дымоход наружу, и конденсат моментально скапливается на его стенках, забивая дымоход. Если в доме нет света, котел отапливается исключительно на дровах

Если в доме нет света, котел отапливается исключительно на дровах.

Преимущества установок

Преимуществ у котлов газ-дрова довольно много, поэтому обозначим только самые основные:

• Главный фактор — это возможность экономить и использовать вместо дорогого голубого топлива дешевые дрова. Если же дрова заканчиваются, можно перейти на газ в автоматическом режиме.
• Комбинированная конструкция позволяет использовать автономное отопление. Газ обеспечивает работу установки ночью без дополнительной загрузки топлива. Приятно также прийти домой после работы в хорошо протопленный дом, зная, что газ поддержит нужную температуру, когда некому будет подкидывать в печку дрова.
• Универсальные комбинированные котлы могут иметь один или два контура, благодаря чему можно использовать установку не только для отопления, но и для подачи горячей воды для технических нужд. Сегодня универсальные котлы газ-дрова доукомплектованы накопительными бойлерами, и есть модели, способные подогревать воду до нужной температуры проточным способом. Выбор велик, и это радует.

Но перед тем как решиться на покупку подобных установок, специалисты рекомендуют изучить особенности их эксплуатации и недостатки.
