Как контролировать давление в расширительном бачке отопления – особенности системы

Значение давления в гидроаккумуляторе

Внутри гидробака находятся две среды – воздух или газ и вода, заполняющая резиновую мембрану. Принцип работы устройства: при включении насоса жидкость поступает в растягивающуюся емкость. Газ сжимается, его давление увеличивается. Напор воздуха выталкивает воду из мембраны в трубы разводки. При достижении показателя, на который настроена автоматика, устройство отключается. Потребление воды происходит из запаса гидроаккумулятора. Уменьшение объема жидкости приводит к падению давления и повторному включению насоса. Работу гидравлического аккумулятора контролирует реле давления.

Основная функция давления в гидроаккумуляторе – создание оптимальных условий для работы насосной станции. Напор воздуха исключает включение и выключение механизма после каждого открывания крана. Установка в водопроводной системе накопителя решает и другие проблемы:

  1. Предотвращение скачкообразных изменений давления в трубопроводе (гидроударов), вызывающих повреждение труб и смесителей.
  2. Продление срока эксплуатации насосного оборудования, предупреждение износа деталей и узлов.
  3. Создание запаса воды внутри бака, который используется при отключении электричества.

Выбор объема бака зависит от мощности и типа насоса. Агрегаты с встроенным частотным преобразователем отличаются плавным пуском. Для них достаточно бака с минимальной емкости (24 л). Недостаток механизмов высокая стоимость, в частных хозяйствах они используются редко. Распространенный вариант – бюджетные скважинные насосы, при запуске дающие максимальную мощность. Они быстро создают высокий напор в трубах. Компенсировать его должен мембранный бак.

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

  • в коллекторе группы безопасности;
  • на разветвляющих и собирающих коллекторах;
  • непосредственно возле расширительного бака;
  • на смесительно-расходных устройствах;
  • на выходе циркуляционных насосов;
  • у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

  • нагреве теплоносителя;
  • нарушении циркуляции;
  • включении подпитки;
  • засорении трубопроводов;
  • появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

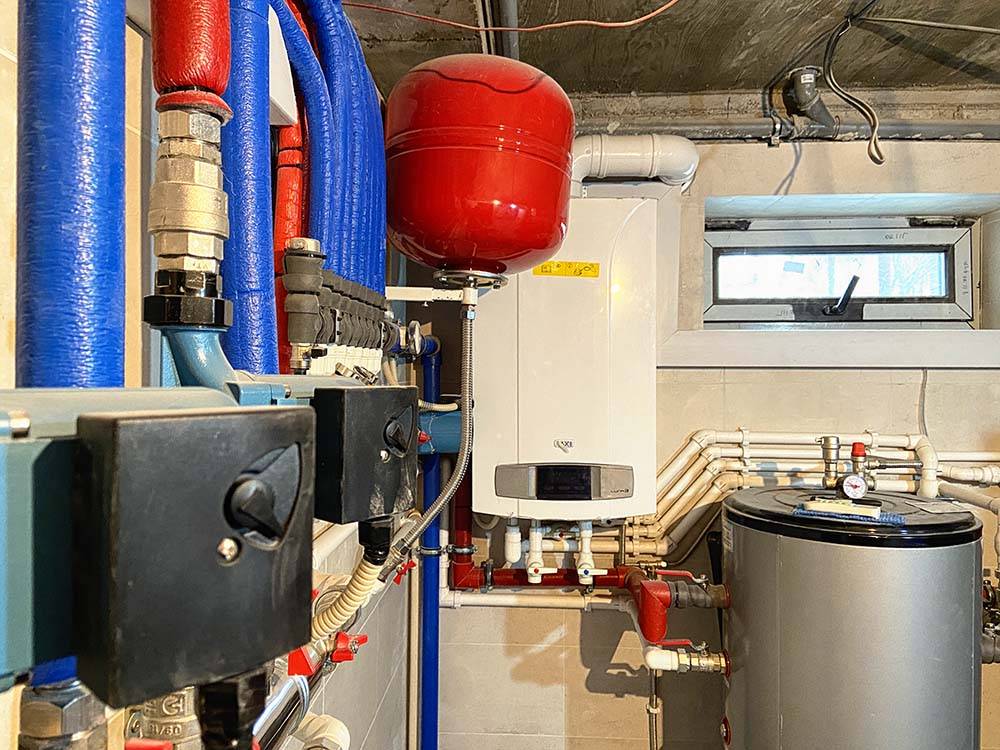

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

  • Лёгкий монтаж;
  • Бюджетный вариант;
  • Достаточная подача тепла которая экономит бюджет;
  • Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

  1. 5 этажей и выше. 2-4 атмосферы.
  2. 6 и до 10 этаже. 5-7 атмосфер.
  3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
    Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Почему падает давление?

При работающей системе иногда возникает неисправность в виде падения давления на магистрали трубопровода. Это может быть обусловлено двумя причинами:

  1. разгерметизация системы;
  2. неправильно отрегулирован расширительный бак.

Обнаружить утечку можно визуально. В месте протекания жидкости видны подтеки. В рабочем режиме обычно выступает жидкость. Иногда протекать может сам котел или расширитель. Если разгерметизация произошла на металлических поверхностях, их устраняют с помощью сварки или заменяют. При прорыве мембраны в бачке ее заменяют, при отсутствии возможности придется приобрести новую емкость.

Вторая неисправность проявляется в начальном временном промежутке эксплуатации либо при ошибочном удалении газа из расширителя. В этом случае необходимо повторно произвести настройку давления.

Как контролировать давление в системе?

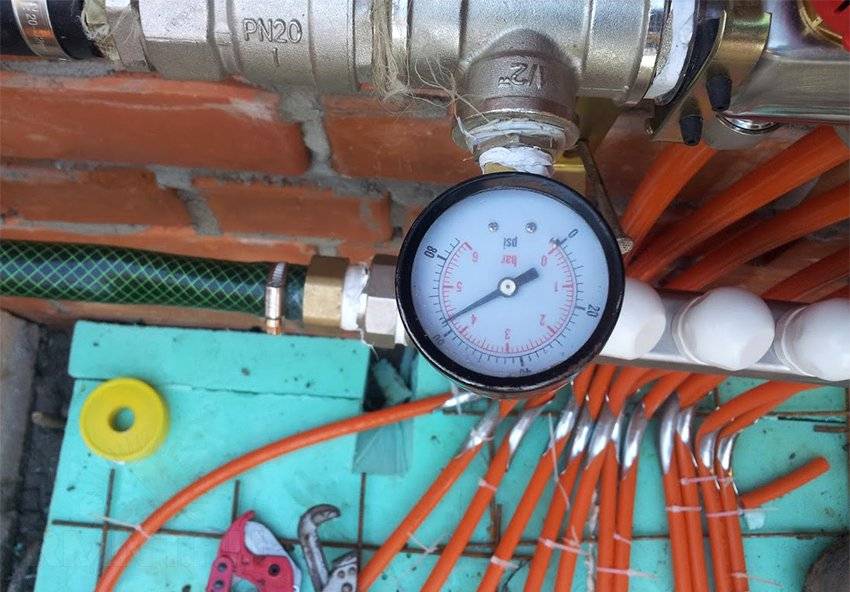

Для контроля в различных точках системы отопления врезают манометры, причем (как уже говорилось выше) они фиксируют избыточное давление. Как правило, это деформационные приборы с трубкой Бредана. В том случае, если в расчет нужно брать то, что измеритель давления должен работать не только для визуального контроля но и в системе автоматики используют электроконтактные или другие типы датчиков.

Точки врезки определены нормативными документами, но даже если у вас смонтирован небольшой котел для отопления частного дома, который неподконтролен ГосТехнадзору, все равно желательно воспользоваться этими правилами, так как в них выделены наиболее важные для контроля над давлением точки отопительной системы.

Врезать манометры нужно обязательно через трехходовые краны, которые обеспечивают их продувку, сброс на ноль и замену без остановки всего отопления.

Точками для контроля являются:

  1. До и после отопительного котла;
  2. Перед входом и после циркуляционных насосов;
  3. Выход тепловых сетей от теплогенерирующей установки (котельной);
  4. Ввод отопления в здание;
  5. Если используется регулятор отопления, то манометры врезаются до и после его;
  6. При наличии грязевиков или фильтров, манометры желательно врезать до и после их. Таким образом, легко контролировать их засоренность, беря в расчет то, что исправный элемент почти не создает перепада.

Способ контроля и диагностика

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках

Важно знать значения:

  • До и после котла.
  • На входе и выходе циркуляционного насоса (каждого, если их несколько).
  • Аналогично с двух сторон от фильтра грубой очистки.
  • В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

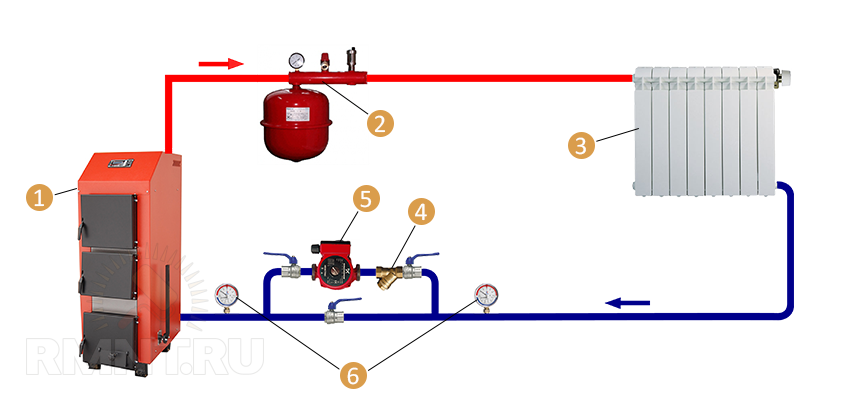

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Поломки расширительных баков

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

  1. Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.
  2. В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
  3. Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

О чем говорит давление в расширительном бачке отопления

Бак закрытого типа

Расширительный бачок относится к вспомогательному оборудованию, но без этого устройства эффективная эксплуатация системы отопления невозможна. Для того чтобы сеть нормально функционировала, необходим правильный выбор и настройка параметров всех ее элементов. Одним из важнейших показателей при этом является давление в расширительном баке.

Почему падает давление?

Давление в расширительной емкости должно быть постоянным, но ситуации, когда оно падает во время эксплуатации системы — не редкость.

Существует несколько причин, по которым может снижаться давление:

  • Протечки теплоносителя. Чаще всего подобная проблема возникает в системах, где в качестве теплоносителя используется не вода, а антифриз. Такие жидкости способны проникать в мельчайшие трещины, вызывая протечки. В этом случае необходимо устранить протечку и наполнить бак воздухом.
  • Падение давления в котле. При значительном снижении показателей необходимо обратиться к специалистам. Если давление снижается незначительно и выравнивается после запуска системы, ее можно эксплуатировать, поскольку вреда такие сбои не причиняют.

Настройка давления

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

  • Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
  • Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
  • Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
  • После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
  • Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

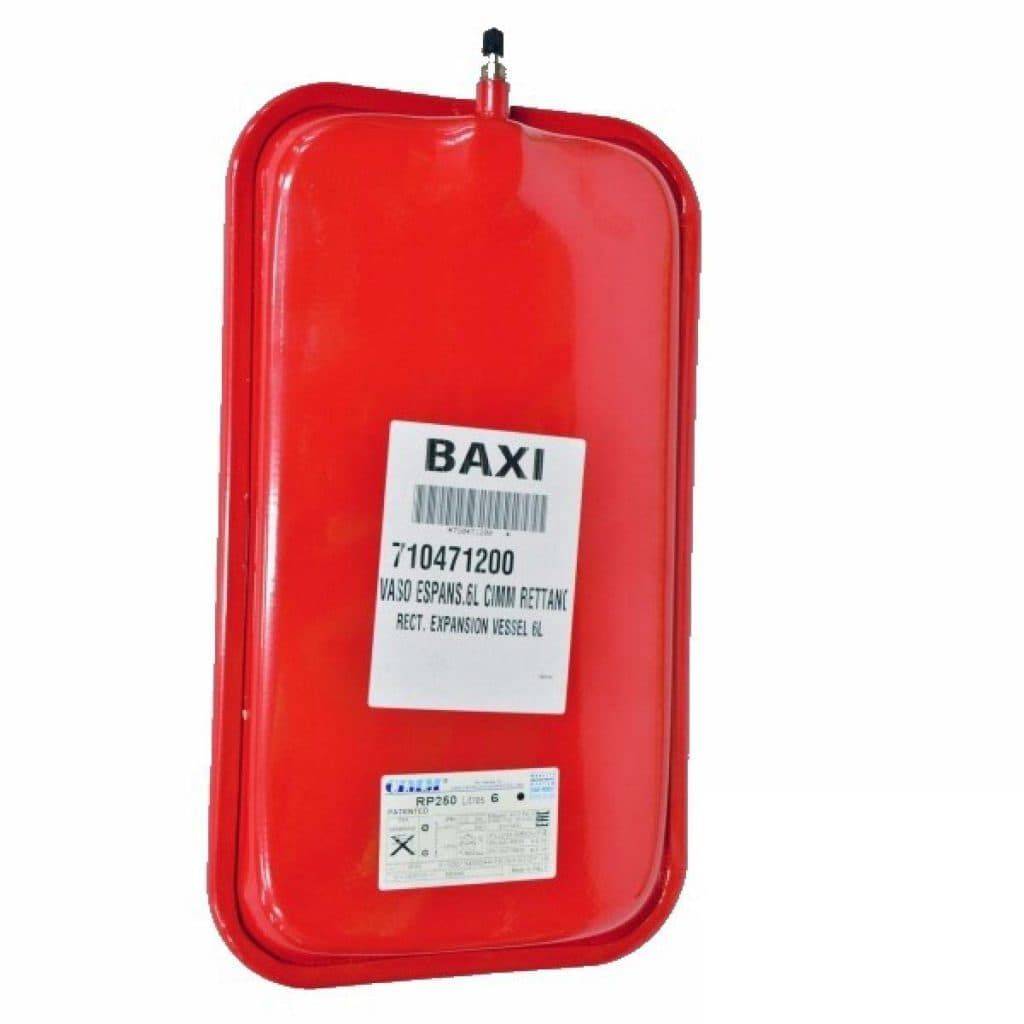

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Нормализация давления

Чтобы поддерживать постоянное давление и компенсировать тепловое расширение теплоносителя и конструкционных элементов, используется расширительный бак.

Когда теплоноситель, нагреваясь, увеличивает свой объем, излишек поступает в него. Как только температура падает, теплоноситель сжимается, из расширительного бака жидкость поступает обратно в контур, сохраняя рабочий объем жидкости.

Для открытого типа отопления расширительный бак является достаточным устройством для компенсации теплового расширения, а заодно и для отвода воздуха.

В закрытых, герметичных системах отопления потребуется:

  • Расширительный бак мембранного типа.
  • Воздухоотводчик.
  • Предохранительный клапан.

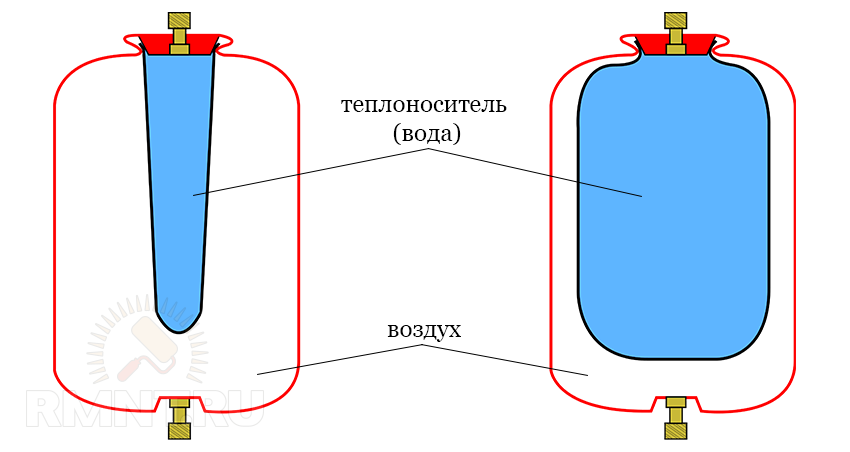

Бак представляет собой герметичную емкость, внутри которой объем разделен на две части с помощью эластичной мембраны. С одной стороны имеется доступ теплоносителя через штуцер для подключения, с другой воздушная камера, в которой создается избыточное давление, как у автомобильных камер в колесах. Излишки теплоносителя при расширении поступают в бак, отводя мембрану в сторону воздушной камеры.

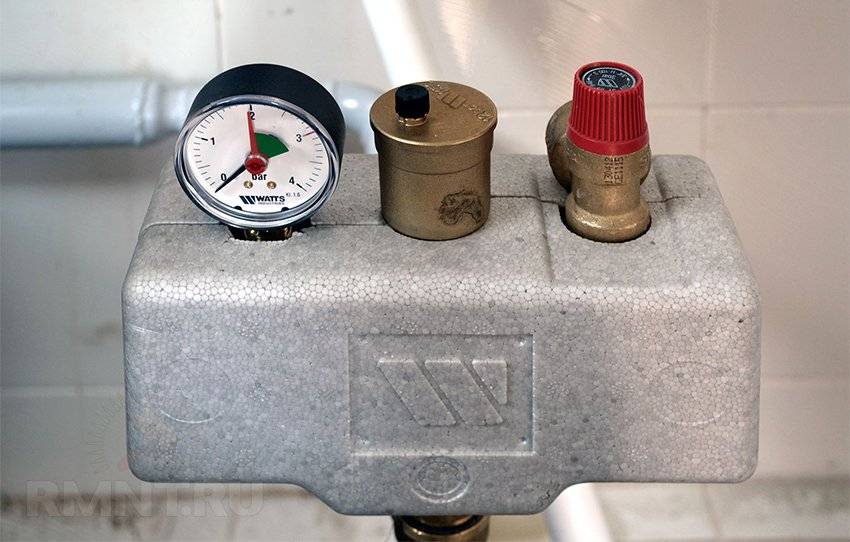

Для определения граничных значений и решения проблем с превышением допустимого давления или образованием газовых карманов используется группа безопасности с включенным в ее состав манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Клапан срабатывает при превышении заданного максимального значения давления в контуре отопления и сбрасывает часть теплоносителя.

Преимущества от циркуляционного насоса

Включение в состав отопительной системы такого прибора имеет следующие плюсы:

  1. В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
  2. Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
  3. Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя.

    Фото 1. Циркуляционный насос модели UPS 25-60, материал – чугун, производитель – «Grundfos», Дания.

  4. Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
  5. Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

  1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
  2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
  3. Подсоединить к ниппелю бака насос.
  4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
  5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
  6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.
