Запорная арматура и комплектующие – кронштейны, краны, накладки, вентили и крепеж

Способы подключения батарей

Подсоединение биметаллической батареи своими руками может быть выполнено с использованием нескольких способов. Для выбора наиболее оптимального необходимо изучить характеристики имеющейся системы, конкретно – разводку труб.

Разводка может быть однотрубной и двухтрубной. При использовании однотрубной схемы движение воды к радиаторам будет осуществляться по подающей трубе. В процессе своего движения теплоноситель будет остывать. Таким образом, по своей сути подающий трубопровод в этой схеме «становится» обратным. Батареи размещаются последовательно.

Если же монтаж выполняется в соответствии с двухтрубной разводкой, батареи подключаются параллельно. При таком подключении подающая и обратная трубы не влияют на работу друг друга.

Современные модели биметаллических отопительных батарей можно подключать практически по любому способу.

Общие рекомендации

Опытные мастера и профессионалы рекомендуют принять во внимание следующие моменты:

При использовании пробки чугунной радиаторной на отопительных приборах следует проявлять осторожность. Дело в том, что чугун легко поддается сжатию, но считается довольно хрупким материалом

Поэтому даже слабое механическое воздействие или удар о твердую поверхность может стать причиной образования микротрещин. Что касается стальных изделий, то они в этом плане более надежны.

При изучении материалов по сборке и установке отопительных приборов встречаются рекомендации по использованию обычной краски для более герметичных соединений. В какой-то степени эти утверждения верны, однако следует учесть, что такие соединения имеют не очень привлекательный внешний вид, а при их разборке можно столкнуться с определенными трудностями

Важно понимать, современные отопительные приборы и их дополнительные приспособления не требуют окрашивания

Выбрать и установить радиаторные пробки не сложно, но необходимо подойти к этому процессу достаточно ответственно

Очень важно подобрать сочетающиеся материалы, правильно определить тип резьбы и размеры пробки, а также ее назначение. Соблюдая рекомендации профессиональных мастеров, можно избежать множества проблем в процессе эксплуатации отопительной системы, включая батареи и радиаторы

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Критерии выбора

Чтобы решить, необходима ли установка крана Маевского, подумайте, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления. Учитывайте законы физики: воздух сможет уходить из труб и радиаторов только вверх. Ориентируясь на этот параметр можно выбрать, какой прибор лучше.

Для подбора подходящей модели стоит также учесть материал труб, наличие свободного доступа к месту установки и нюансы обслуживания механизма.

Основные советы специалистов по критериям выбора:

  • В домах с централизованным отоплением целесообразно устанавливать ручные модели или краны с предохранителями, что поможет защитить систему от гидроудара. Автоматические краны для предотвращения их засорения можно ставить в домашних системах, где циркулирует очищенный теплоноситель.
  • На чугунные батареи даже в домашней системе можно устанавливать только ручные краны.
  • Для пластиковых труб выбирают модели с предохранителем. Это защитить механизм от поломки вследствие гидроудара.
  • В труднодоступных местах стоит установить автоматическую модель или ручной кран с вентилем.

При покупке клапана важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом: этот материал устойчив к коррозии.
Тип изделия, предельная нагрузка и соответствие типу коммуникаций отражены в документации к модели, поэтому при покупке важно изучить инструкцию.

Краны Маевского с вентилями не стоит устанавливать в помещениях, где находятся маленькие дети!

Демонтаж чугунных радиаторов

Чтобы провести демонтаж таких приборов отопления своими руками, потребуется следующий инструмент:

Размеры чугунной батареи.

  1. Трубный ключ номер 3, для отворачивания контргайки и футорки.
  2. Труборез для обрезки трубы или болгарка.
  3. Ножовка по металлу.
  4. Зубило.
  5. Молоток и кувалда.
  6. Щетка для удаления ржавчины.

Работы по демонтажу таких отопительных приборов, как правило, проводятся летом, когда система отопления отключена. До начала демонтажных работ необходимо слить воду из трубопроводов отопления.

Затем трубным ключом отворачиваются контргайки, стоящие на подводящих воду трубах, отворачиваются футорки и радиатор снимается с кронштейнов.

В случае если контргайки отвернуть невозможно, обрезаются подводящие теплоноситель трубы и устройство демонтируется.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

ЛитераВеличинаНорматив
A50 ммСНиП 3.05.01-85 п. 3.20
BДо 400 мм— «- п. 3.24
C300, 350, 400, 500, 600 и 800 ммГОСТ 8690-94 п. 4.1
DОт 100 мм до 150 ммСНиП 3.05.01-85 п. 3.24
FОт 100 мм2 СНиП 41-01-2003 п. 6.5
L25 – 60 ммСНиП 3.05.01-85 п. 3.20
HОт 60 мм до 100 ммСНиП 3.05.01-85 п. 3.20
VНе более 1500 ммСНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Удобство приобретения комплектующих для отопления

Комплекты дают гарантию, что детали подойдут для радиатора данного типа по размеру и количеству

Есть несколько причин, по которым выгодно приобретать специализированные упаковки для установки тепловых батарей в доме:

  • В монтажкомплекте есть все необходимое — это экономит время, которое нужно будет затратить на приобретение отдельных элементов.
  • Упрощается ремонт и техническое обслуживание батарей — металл отопителя подвержен коррозии, и если будет необходимость выкрутить из заржавевшей резьбы кран или воздухоотводчик, установленные без переходников, это может привести к определенным сложностям.
  • Все элементы компактно сложены в упаковке — такой подход позволяет установщику быстрее ориентироваться во множестве фитингов и других приспособлений и поддерживать порядок на рабочем месте.
  • Любой магазин сантехники имеет в наличии несколько вариантов монтажкомплектов, что упрощает поиск необходимого. Интернет магазину проще передать детали в упаковке по дороге к пункту назначения, можно быть уверенным, что отдельные компоненты не будут утеряны.

Кроме всех этих преимуществ количество комплектов всегда должно соответствовать количеству отопителей, что сводит к минимуму возможность забыть приобрести какие-то компоненты для оборудования системы.

Арматура и комплектующие для отопительных радиаторов

Различные комплектующие для радиаторов отопления, которые необходимы для крепления радиаторов отопления, а также их подключения, — накладки на радиаторы отопления, эксцентрики для радиаторов отопления, отражающие экраны за радиаторами отопления и многое другое — не входят в базовый комплект. Поэтому их придется приобрести самостоятельным образом. Выбирая кронштейн для радиатора отопления, нужно руководствоваться таким расчетом, что на 3 секции радиатора необходим один крепеж для батарей отопления. Радиатор отопления должен быть расположен исключительно горизонтальным образом.

Комплект для монтажа радиатора отопления

Если использовать хороший комплект для подключения радиаторов отопления и выполнить качественно все работы, связанные с креплением и установкой радиаторов, то отопительная система будет работать с максимальной эффективностью и надежностью.

Радиаторы отопления можно разделить на две основные группы: секционные радиаторы и панельные радиаторы. Первые могут быть биметаллическими или изготовленными из алюминия, а вот панельные радиаторы изготавливаются из стали. В случае с секционными радиаторами обычно используется подключение бокового или диагонального типа, а вот для панельных радиаторов используется подключение бокового или нижнего типа. Для всего этого потребуется разная фурнитура для батарей отопления и расходные материалы (к примеру, герметик для радиатора отопления).

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами

В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма

Способы подключения батарей

Подсоединение биметаллической батареи своими руками может быть выполнено с использованием нескольких способов. Для выбора наиболее оптимального необходимо изучить характеристики имеющейся системы, конкретно – разводку труб.

Схема подключения радиаторов

От того, как размещены трубы и выполнена разводка, в наибольшей мере зависит метод, по которому будут устанавливаться отопительные агрегаты.

Разводка может быть однотрубной и двухтрубной. При использовании однотрубной схемы движение воды к радиаторам будет осуществляться по подающей трубе. В процессе своего движения теплоноситель будет остывать. Таким образом, по своей сути подающий трубопровод в этой схеме «становится» обратным. Батареи размещаются последовательно.

Схемы подключения радиаторов

Если же монтаж выполняется в соответствии с двухтрубной разводкой, батареи подключаются параллельно. При таком подключении подающая и обратная трубы не влияют на работу друг друга.

Современные модели биметаллических отопительных батарей можно подключать практически по любому способу.

Подключение многосекционного радиатора лучше проводить диагональным способом

Заводская комплектация обязательно должна включать в себя кран Маевского и заглушки.

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

  • радиаторный (ниппельный) ключ;
  • разводной ключ или набор гаечных ключей с разными размерами головок;
  • автоген или болгарка;
  • строительный фен;
  • молоток, кувалда;
  • зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Как выбрать наилучший вариант

Во-первых, вам необходимо знать, какого диаметра трубы будут использоваться, для тонкотрубных вариантов используется комплект для радиатора 1 2, для труб диаметром 16-20 мм применяется вариант ¾.

Во-вторых, при покупке надо уделить внимание целому ряду критериев:

Качество покрытияЧаще всего изделия покрываются порошковой краской белого цвета, которое должно быть равномерным и однотонным, без плохо прокрашенных участков. Качественные изделия всегда обрабатываются хорошо, и брак в этом виде обработки чаще всего свидетельствует о том, что перед вами бюджетный вариант, который, скорее всего, не будет отличаться надежностью и долговечностью
Материал изготовленияНи в коем случае не приобретайте элементы из порошковых металлов, так как они настолько хрупкие, что могут сломаться еще при установке, их очень легко отличить – по небольшому весу элементов. Самый оптимальный вариант – оцинкованная сталь, она отлично сочетается с любыми типами радиаторов и характеризуется высокой прочностью
Качественная резьбаНадежность соединений напрямую зависит от того, насколько качественно сделана резьбовая часть, она не должна иметь изъянов и искривлений. Перед покупкой мы рекомендуем проверить, насколько легко элементы накручиваются, они должны заворачиваться без какого-либо сопротивления
Рабочее давлениеСредний показатель добротных вариантов составляет 16 Бар, если прописано значение меньше, то лучше поискать более качественный вариант

Продукция итальянского концерна Фондиталь хорошо известна своим качеством

Комплект для радиаторов: выбор, особенности футорок, уплотнительных колец, кранов Маевского, заглушек и кронштейнов

Если вы производите самостоятельную установку или замену радиаторов отопления, то кроме основных конструкций вам необходимо приобрести дополнительные комплектующие. Чтобы не приобретать все элементы по отдельности, можно купить готовый комплект для радиатора отопления, в нем есть все требуемое для работы.

В данном обзоре мы расскажем, какие типы комплектов бывают и на какие критерии обратить внимание при выборе, чтобы приобрести качественный вариант

На фото: так выглядит полный комплект, с помощью которого вы сможете установить радиатор отопления

Во-первых, вам необходимо знать, какого диаметра трубы будут использоваться, для тонкотрубных вариантов используется комплект для радиатора 1 2, для труб диаметром 16-20 мм применяется вариант ¾.

Во-вторых, при покупке надо уделить внимание целому ряду критериев:

Важно! При покупке лучше всего приобретать изделия известных брендов, хорошо если фирма-изготовитель радиаторов и комплектующих совпадают. Если же производители неизвестны, то используйте все вышеперечисленные рекомендации, чтобы подобрать лучший

Продукция итальянского концерна Фондиталь хорошо известна своим качеством

Рассмотрим, какие элементы входят в полный набор и для чего предназначен каждый их узлов.

Относительно этого элемента можно сказать следующее:

  • Комплект пробок для радиаторов 3 4 включает в себя 2 футорки с правой и две футорки с левой резьбой, внутренний размер которой ¾ дюйма, в наборах под ½ дюйма резьба соответственно меньше.
  • Размер наружной резьбы всегда равен 1 дюйму, так как именно этот стандарт используют все производители радиаторов.

Вот так выглядит стандартный вариант

Важно! Многие покупатели не понимают, зачем в наборе 4 футорки, ведь нужно только две. Все очень просто: производителю неизвестен тип подключения на ваших радиаторах, а наличие четырех элементов позволяет использовать любой вариант

Чтобы соединения были не только прочными, но и герметичными, следует дополнительно уплотнить их. Для этого рекомендуется использовать паклю и краску, но если их под рукой нет, то можно использовать и ленту Унипак

Важно исключить любую вероятность протечек

Льняная пакля по сей день остается одним из самых надежных вариантов уплотнения резьбы

Многие не обращают внимания на данные элементы, но они очень важны:

Изделия могут изготавливаться из паронита или силикона. Многие специалисты рекомендуют второй вариант как более надежный и долговечный

Важно, чтобы кольцо располагалось ровно и при затягивании элементов не пережималось очень сильно, так как можно его просто-напросто раздавить

Уплотнитель располагается ровно и аккуратно

Относительно этих элементов можно рассказать следующее:

Заглушка необходима для закрытия одного из нижних выводов, который не будет использоваться при подводке. Она похожа на футорку, но не имеет сквозного отверстия и больше напоминает пробку.

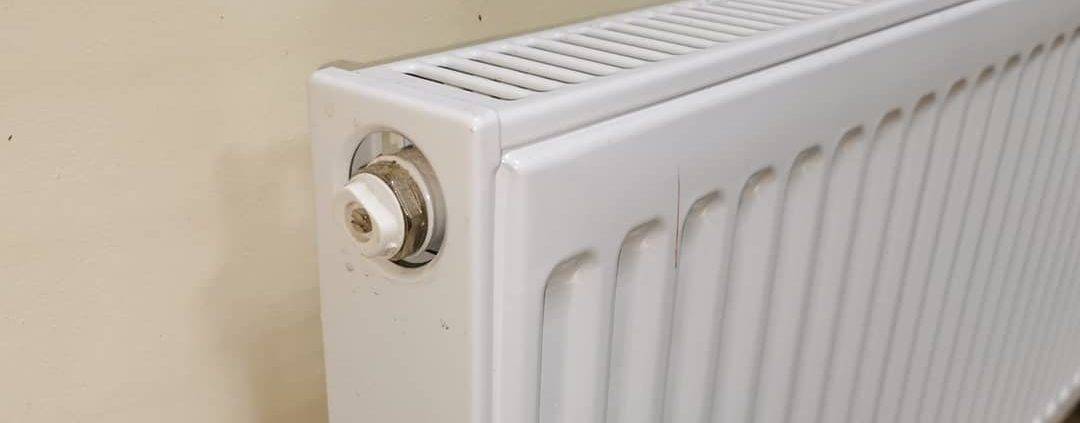

Что касается крана Маевского, то он представляет собой конструкцию, внутри которой расположен игольчатый клапан, с его помощью можно очень быстро удалять лишний воздух из системы

Важно, чтобы в комплекте шел и специальный ключик, с помощью которого и осуществляется развоздушивание радиатора

Кран Маевского открывается специальным ключиком

Надежность этих элементов важна, так как от этого зависит прочность крепления элемента. Не каждый радиаторный комплект включает эти изделия, так как они нужны не всем, а их цена достаточно высока.

Если вы производите крепление своими руками, то учтите следующие рекомендации:

Для деревянных и гипсокартонных поверхностей нужны элементы в виде уголков или специальные пластинчатые держатели. Для кирпичных и бетонных стен подойдут изделия в виде штырей и элементы сабельного типа.

Угловые варианты используются для деревянных стен

Для бетона и кирпича необходимо сверлить отверстия в стенах и вставлять в них дюбеля, важно расположить кронштейны на одном уровне, чтобы радиатор располагался без перекосов. В продаже можно найти два варианта – комплект для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они абсолютно аналогичны

Самое главное – высокое качество изделий

В продаже можно найти два варианта – комплект для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они абсолютно аналогичны. Самое главное – высокое качество изделий.

Использование готового комплекта позволяет не покупать все элементы по отдельности, что значительно упрощает и ускоряет процесс, к тому же с набором всегда идет инструкция по монтажу. Видео в этой статье расскажет дополнительную информацию по рассмотренной нами теме.

Что входит в набор

Рассмотрим, какие конкретно элементы входят в полный комплект и для чего рекомендован любой их узлов.

Футорки

Относительно этого элемента возможно сказать следующее:

  • Набор пробок для радиаторов 3 4 включает в себя 2 футорки с правой и две футорки с левой резьбой, внутренний размер которой ? дюйма, в комплектах под ? дюйма резьба соответственно меньше.
  • Размер наружной резьбы неизменно равен 1 дюйму, так как этот стандарт применяют все производители радиаторов.

Обратите внимание! Многие клиенты не знают, для чего в комплекте 4 футорки, поскольку необходимо лишь две. Все весьма просто: производителю малоизвестен тип подключения на ваших радиаторах, а наличие четырех элементов разрешает применять любой вариант

Дабы соединения были не только прочными, но и герметичными, направляться дополнительно уплотнить их. Для этого рекомендуется применять паклю и краску, но в случае если их под рукой нет, то возможно применять и ленту Унипак

Принципиально важно исключить любую возможность протечек

Уплотнительные кольца

Многие не обращают внимания на данные элементы, но они крайне важны:

Изделия смогут изготавливаться из паронита либо силикона

Многие эксперты советуют второй вариант как более надежный и долговечный.

Принципиально важно, дабы кольцо размешалось ровно и при затягивании элементов не пережималось сильно, так как возможно его просто-напросто раздавить.

Кран Маевского и заглушка

Относительно этих элементов возможно поведать следующее:

Заглушка нужна для закрытия одного из нижних выводов, который не будет употребляться при подводке. Она похожа на футорку, но не имеет сквозного отверстия и больше напоминает пробку.

Что касается крана Маевского, то он представляет собой конструкцию, в которой расположен игольчатый клапан, с его помощью возможно весьма быстро удалять лишний воздушное пространство из системы

Принципиально важно, дабы в наборе шел и особый ключик, благодаря которому и осуществляется развоздушивание радиатора.

Кронштейны

Надежность этих элементов ответственна, поскольку от этого зависит прочность крепления элемента. Не каждый радиаторный набор включает эти изделия, поскольку они необходимы не всем, а их цена высока.

Если вы производите крепление своими руками, то учтите следующие советы:

Для деревянных и гипсокартонных поверхностей необходимы элементы в виде уголков либо особые пластинчатые держатели. Для кирпичных и цементных стен подойдут изделия в виде штырей и элементы сабельного типа.

Для бетона и кирпича нужно сверлить отверстия в стенках и вставлять в них дюбеля, принципиально важно расположить кронштейны на одном уровне, дабы радиатор размешался без перекосов. В продаже возможно отыскать два варианта – набор для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они полностью аналогичны

В продаже возможно отыскать два варианта – набор для радиатора 3 4 и 1 2, как отмечалось выше, выбор конкретного варианта зависит от диаметра труб, в остальном они полностью аналогичны. Самое основное – высокий уровень качества изделий.
