Как устроена русская печка и как сделать ее своими руками

Модели самостоятельного изготовления

Народные умельцы разработали несколько вариантов ракетных печей для стационарного и мобильного применения:

  • переносные агрегаты из металлических труб, жестяных банок или ведер;
  • реактивные отопительные приборы из газового баллона;
  • печи, построенные из шамотного кирпича и металлической емкости;
  • отопительные теплогенераторы с лежанкой.

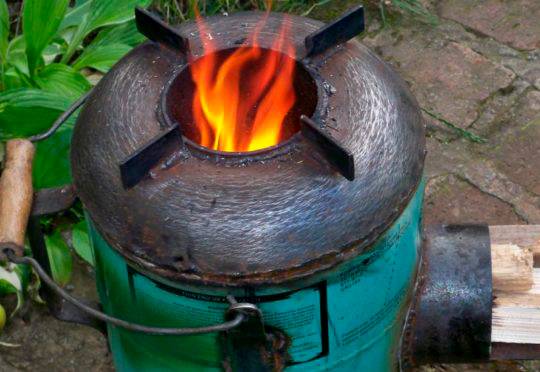

Из газового баллона

Изготавливается из газового баллона или бочки от ГСМ. К объемному резервуару приваривают отрезки толстостенных стальных труб и загрузочный отсек-короб из металлических листов. Модель используется для обогрева хозпомещений.

Дрова сгорают, благодаря притоку воздуха через загрузочное окно. Дожигание газов происходит в трубе, установленной внутри баллона за счет подачи вторичного воздуха. Утепление позволяет поднять температуру внутри печи до 1000 градусов.

Раскаленные газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой служат теплообменником. Отдав энергию, продукты сгорания выводятся через врезанную в нижнюю часть с обратной стороны баллона дымовую трубу.

Чтобы создать необходимую для устойчивой работы печи тягу, верх дымохода поднимают не менее чем на 4 метра относительно загрузочного отсека.

С
конвектором

Аналогичная переносным вариантам конструкция. Для увеличения теплоотдачи на внешний кожух монтируют вертикальные трубки, выполняющие функцию, аналогичную воздушным каналам пиролизной печи Булерьян. Холодный воздух захватывается внизу трубчатых теплообменников и нагревается по мере продвижения вверх. Этим обеспечивается принудительная конвекция, повышающая тепловую эффективность установки.

Из кирпича и металлической бочки

Стационарная модель для отопления жилых помещений. Внутренняя конструкция напоминает предыдущую модель из газового баллона или бочки. Использование кирпича для обустройства топливника позволяет накапливать тепло и отдавать его на протяжении нескольких часов.

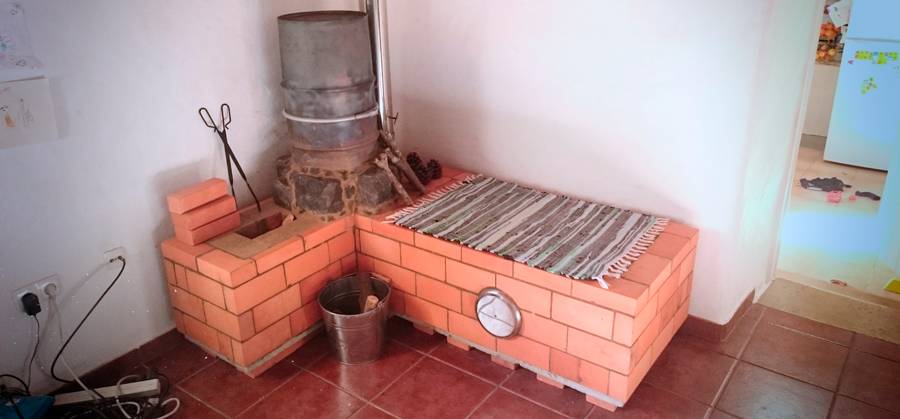

С лежанкой

Простая печь «Ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества ее конструкции позволяют с легкостью избавиться от этого минуса.

Эта идея нашла свою реализацию в массивных конструкциях с лежанкой в форме дивана или кровати. Такую ракетную печь изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Печь Широкова-Храмцова

Эта русская модификация – усовершенствованный вариант классической схемы. Основные компоненты печи модели создаются из дорогого сорта бетона, устойчивого к высоким температурам.

Точный расчет значительно улучшил стабильность рабочих показателей, что позволило разместить в зоне бункера жаропрочное стекло для частичного выпуска инфракрасного излучения в сторону комнаты. Импровизированный камин обогревает помещение, выполняет функции эффектного элемента декора.

Рекомендации по выбору

Модель и размеры печи выбираются в зависимости от возложенных функций

Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

  • Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
  • Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Технические характеристики

Рабочие параметры печи «Атмосфера»:

  • материал корпуса — чугун;
  • объем помещения (парилки) — от 12 до 25 м3;
  • объем топки — 54 литра;
  • общая масса печи (вместе с сеткой) — 157 кг, в упаковке — 177 кг;
  • масса камней во внутренней каменке — 25 кг, в сетке — 180 кг (для одной из моделей — 60 кг);
  • диаметр дымохода — 115 мм (внутренний), 140 мм (наружный);
  • габариты (В-Д-Ш) — 855 х 805 х 575 мм.

Указаны характеристики, общие для всех моделей линейки. У каждой из них имеются собственные особенности, не меняющие общих параметров, но придающих печи определенные специфические качества. Они преимущественно относятся к внешнему оформлению, так как основные элементы конструкции унифицированы и используются во всех моделях.

Печь из кирпича

Печь – не только устройство обогрева дома, но и элемент декора

В небольшом доме можно установить одну печь, для топки которой потребуются дрова или уголь. Современное печное отопление частного дома предусматривает множество видов конструкций обогревательных сооружений. Следует выбрать такую, чтобы она предназначалось не только для отопления помещения, но и для приготовления пищи. Перед установкой печи нужно подобрать подходящее место, чтобы её использование было максимально эффективным:

  1. Топка должна быть направлена в сторону коридора или кухни, а обогреваемые поверхности — в комнаты. Проектируя печь, следует знать, что 1 м² её площади обогревает до 30 м² помещения.
  2. Нельзя ставить возле печки мебель или устанавливать перегородки, не сооружать печь в углу комнаты. Большая по площади стена её должна выходить в жилые помещения, тогда в них постоянно будет тепло.
  3. Конструкцию печки выбирать соответственно её назначению. Они бывают только для обогрева помещения или ещё и для приготовления пищи. В этом случае следует учесть варочную поверхность и духовой шкаф

Отопительная печь:

Строительство печного сооружения

Печное сооружение возводится во время строительства дома, но фундамент строится отдельно от общей закладки. Можно установить печь в уже построенном доме, но тогда потребуется поднять часть пола и делать отверстия в потолке и крыше для установки дымохода.

Это полезно: печь для дома из кирпича своими руками.

Подробная кладка печи: Размер и глубина фундамента зависит от типа печной конструкции. Возводится сразу же после изготовления общего фундамента дома. Под кирпичную печь он должен быть монолитным железобетонным, на 10-15 см больше её параметров с каждой стороны. Требуется соблюдать размер глубины — от 0,5 м до 1 м. Если почва рыхлая, или близко расположены грунтовые воды, нужно фундамент не углублять, а увеличить его площадь.

Для постройки печи следует использовать хорошо обожжённый красный кирпич. При постукивании он отдаёт металлическим звуком. При падении если раскалывается, то на крупные куски. С ним легко работать, так как поддаётся правильному разлому. Участки печи, контактирующие с огнём, выкладываются огнеупорным кирпичом (топка и часть дымохода).

Раствор для кладки печи замешивается из глины и песка. Понадобится примерно 2 ведра глины на 1,5 ведра песка. Расход кирпича — 100 штук. Для прочности кладки в раствор добавляется портландцемент (0,5 л на ведро).

Подробная кладка печи:

Процесс обогрева помещения

Продуманное устройство печи в частном доме предопределяет эффективный обогрев помещения. В топке с подачей воздуха сгорает твёрдое топливо (обычно дрова или уголь). Естественная тяга способствует передвижению дымовых газов по каналам к выводящим вертикальным ходам, откуда они выходят наружу. За это время прогреваются кирпичные стены печи, а тепло от горячего камня распространяется по всем комнатам.

Продуманное устройство печи в частном доме определяет качество обогрева помещения

Положительные и отрицательные характеристики

Есть много хорошего в печном отоплении, но есть и отрицательные моменты. Рассматривая целесообразность такого отопления, нужно взвесить все «за» и «против». Положительные моменты:

  1. Затраты средств при возведении и обслуживании печи в несколько раз меньше, чем у печей с контурными системами отопления.
  2. Процесс топки не зависит от газа, воды, электричества, а дрова всегда общедоступны и имеют приемлемую цену.
  3. Так как отсутствует жидкий теплоноситель, нет опасности размораживания труб. Поэтому такой вид отопления прекрасно подойдёт для дачных построек с непостоянным проживанием.
  4. Существование различных конструкций: с функцией для приготовления пищи, с духовкой, сушкой, камином.

Печное отопление:

Хотя печное отопление автономно, но оно требует осторожности и внимания со стороны хозяев. Нужно соблюдать безопасность при отоплении помещения. Есть ещё такие недостатки:

Есть ещё такие недостатки:

  1. Занимает немало места в центральной части дома (около 2 м²).
  2. После полного остывания печного сооружения требуется время для его прогревания и распространения тепла по дому.
  3. Невозможность автоматизировать процессы.
  4. Необходимость заранее заготавливать дрова.

Разновидности подовых печей


Кухонная печь для приготовления пищи По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые


Газовые и электрические подовые печи внешне ничем не отличаются В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным

Уделяется большое внимание и выбору породы

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.


Кирпичная для хлеба


Дровяная уличная


Металлическая

Виды русских печей

Подобный агрегат может быть переоборудован или построен под любые желания заказчика.

Основные виды:

  1. Классическая (читать подробнее) – стандартный вариант отопительного устройства с лежанкой.
  2. Русская печь с плитой (читать подробнее) – более совершенная и удобная модель агрегата: летом выполняет функцию приготовления пищи, а зимой – отапливания.
  3. Русская мини-печь (читать подробнее). Другое название этой конструкции без лежанки – «экономка». Устройство предназначено для приготовления пищи.
  4. Русский отопительный агрегат с камином (читать подробнее). Сочетание современного открытого очага и возможностей печи – это и красиво, и удобно.

Основные материалы конструкции

Основным материалом для русской печи на даче или в избе является, конечно же, огнеупорный кирпич, который изготавливается из шамотной глины. Он используется для кладки топочной части, где температура достигает максимума. Для реализации остальной конструкции используется керамический кирпич.

Каждая экономка – русская печка или русский камин, оборудованы металлическими или чугунными деталями — всевозможные заслонки и дверки. Они должны быть заготовлены в определенном количестве, а именно:

  • топочная дверца (250х205 мм.), дверца поддувала 2 ш.т (250х140 мм.), дверка для прочистки 2 шт. (130х140 мм.) и вентиляционная (размер зависит от диаметра трубы дымохода);
  • колосниковая решетка 380х250 мм;
  • задвижка 3 шт. (140х140, 260х260 и 180х140 мм.);
  • вьюшка (диаметр 230 мм.);
  • заслонка для горнила (450х380 мм.);
  • водогрейная коробка (500х280х120 мм);
  • двух комфорочная плита (400х700 мм.);
  • полоски из стали (1430х25х2, 1000х50х12 мм.).

Для правильной кладки ряда элементов — сводов и арки экономки — необходимы шаблоны, которые должны разбираться без особых усилий и затрат времени. Для их изготовления используются детали из фанеры и дерева.

Заливаем фундамент русской печи

Перед тем, как сложить русскую печь с лежанкой, под нее нужно залить фундамент. Он должен быть очень прочным и основательным, ведь вес русской печи достаточно большой.

Для заливки фундамента под русскую печку своими руками подготавливают стандартный бетонный раствор из цемента, песка и щебня в пропорции 1:3:4. Толщина заливки должна составлять не менее глубины промерзания грунта.

Тем не менее, поскольку в большинстве случаев русскую печку с плитой устанавливают по центру дома, фундамент заливают на песчано-гравийную подушку толщиной в 15-20 см на глубину около 70 см.

Порядок действий будет таким:

  1. Копаем канаву.
  2. Насыпаем подушку из гравия с песком и трамбуем ее.
  3. Собираем опалубку, опускаем ее на дно котлована, а верхние ее края выравниваем по горизонтали.
  4. Внутри опалубки размещаем арматурную сетку из прутьев 8-10 мм.
  5. Заливаем бетонный раствор.

Когда заливка фундамента завершена, нужно позаботиться об уплотнении бетона и устранении из него пузырьков воздуха. Для этих целей можно использовать гидропресс или же простой прут арматуры, сделав им частые проколы в стяжке.

Во время заливки основы под русскую печь с лежанкой в деревенском доме бетонный раствор нужно слегка перелить за края опалубки. Затем берем правило и выравниваем фундамент по горизонтали.

Когда выравнивание завершено поверх влажного раствора нужно насыпать тонкий слой сухого цемента и слегка его растереть, выполняя железнение. Для полного отвердения фундамента требуется 28 дней.

Перед дальнейшей кладкой самой печи на фундамент укладывают слой гидроизоляции, например 2 слоя рубероида.

Рекомендации по выбору


Модель и размеры печи выбираются в зависимости от возложенных функций Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

  • Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
  • Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Дополнительные параметры классификации печей

Основным, как уже упоминалось ранее, является функциональное назначение печи, которое состоит из трех основных (отопительная, варочная, комбинированная) и дополнительного (банная).

Кроме того, выделяют следующие критерии:

температура нагрева стенок;время сгорания одной закладки дров;время прогрева стенок и создание комфортной температуры внутри помещения;направление движения отработанных газов в каналах;конструкция дымоотводного канала;форма печи – квадратная, рапециевидная, Т-образная и т.д.;способ внешней части печи – изразцы, плитка, панели, отсутствие отделки;материал изготовления – огнеупорная глина собственного изготовления, готовый промышленный состав, кирпичи.

Практические советы по выбору

При выборе колосника определенной модели учитывать необходимо не только тип материала и размеры очага, но также и вариант используемого топлива. Так, отопительные приборы на угле требуют установки колосника 300-350х205 миллиметров. Очаги на дровах или брикетированном топливе требуют использования колосника от 140х120 мм до 330х252 миллиметров. Прутья колосниковой решётки должны выдерживать вес одной закладки топлива. Все эти нюансы можно уточнить у продавца того магазина, в котором вы собрались приобретать печную фурнитуру.

Твердые продукты горения будут беспрепятственно проваливаться сквозь прутья решетки, если просветы занимают чуть меньше сорока процентов площади всего устройства. Если же просветы будут занимать меньше места, то воздух не будет полноценно подаваться к топливу, и очаг начнет работать в более замедленном режиме. А если площадь просветов будет больше, топливо начнет сгорать моментально, не успевая отдать тепло в помещение.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

  1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
  2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
  3. Одинаково хорошо работает на различных видах твердого горючего.
  4. Функциональность (приготовление еды, отопление, теплое спальное место).
  5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
  6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
  7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
  8. Долговечность. Срок службы превышает 30 лет.
  9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

  1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
  2. Необходимость заготовки топлива.
  3. Низкая теплоотдача.
  4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
  5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
  6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
  7. Занимает много места в доме.
  8. Необходимость избавляться от отходов.
  9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Основные материалы конструкции


Основным материалом для русской печи на даче или в избе является, конечно же, огнеупорный кирпич, который изготавливается из шамотной глины. Он используется для кладки топочной части, где температура достигает максимума. Для реализации остальной конструкции используется керамический кирпич.

Каждая экономка – русская печка или русский камин, оборудованы металлическими или чугунными деталями — всевозможные заслонки и дверки. Они должны быть заготовлены в определенном количестве, а именно:

  • топочная дверца (250х205 мм.), дверца поддувала 2 ш.т (250х140 мм.), дверка для прочистки 2 шт. (130х140 мм.) и вентиляционная (размер зависит от диаметра трубы дымохода);
  • колосниковая решетка 380х250 мм;
  • задвижка 3 шт. (140х140, 260х260 и 180х140 мм.);
  • вьюшка (диаметр 230 мм.);
  • заслонка для горнила (450х380 мм.);
  • водогрейная коробка (500х280х120 мм);
  • двух комфорочная плита (400х700 мм.);
  • полоски из стали (1430х25х2, 1000х50х12 мм.).

Для правильной кладки ряда элементов — сводов и арки экономки — необходимы шаблоны, которые должны разбираться без особых усилий и затрат времени. Для их изготовления используются детали из фанеры и дерева.

Принцип работы

Печь подового горения позволяет добиться высокого КПД при минимальных затратах топлива. Устройство позволяет обеспечить «верхнее» прогорание, равномерно распространяемое от верхних слоев закладки дров к нижним. Поставляемый через топочную дверцу воздух обеспечивает хорошее окисления топлива, что улучшает качество его сгорания, повышает интенсивность выделения теплоты.

Корпус плиты делается из сплава нержавеющей шлифованной стали, а выкладка топки проводится шамотным кирпичом или другим огнеупорным материалом. Это позволяет добиться температуры прогрева до 420 градусов. Кирпичи накаляются до 700 градусов, что гарантирует стойкое горение топлива даже в сложных условиях (к примеру, при высокой влажности в помещении, где стоит печка).
