Изготовление своими руками других видов котлов
Котлы для саун и бань различаются внутренним устройством (по количеству и расположению отсеков), способом действия (простое горение или дожиг пиролизных газов) и по используемому топливу — их несколько видов:
- газовые котлы;
- электрические;
- на твёрдом топливе;
- на жидком топливе.
Каждое название говорит само за себя. Котлы на твёрдом топливе, чаще всего дровяном, наиболее популярны. Однако экологичными, чистыми и простыми в использовании признаются электрические и газовые.
Электрические котлы
Основной элемент электрического котла — теплоэлектронагреватель (ТЭН). Подбирая его мощность, руководствуйтесь соотношением расхода энергии в 1 киловатт на 10 м2 площади парилки.
ТЭН для котла подбирают, исходя из его показателей: мощности и напряжения, чтобы правильно рассчитать обогрев всей площади бани
Мощность показанного нагревателя составляет 1500 ватт, потребляемое напряжение 230 вольт. Технология изготовления следующая:
- перед началом отделочных работ в помещении выполняется разводка силовых и управляющих цепей электроснабжения. Обязательно используйте металлический рукав, в который протяните провода, чтобы изолировать их от влаги;
- для нижнего основания используют полнотелые кирпичи (4–6 штук), уложенные на подкладку из асбестовой плитки толщиной не менее 20 мм; асбест кладётся непосредственно на пол;
- поверх нагревателя устанавливается корзина с камнями (для сауны) или закрытая каменка из металлического листа в 2–3 мм.
Сооружение на этом закончено. Остаётся смонтировать управление нагревом при помощи датчика температуры в парилке и терморегулятора. Нагрев воды в помывочном отделении может также производиться электронагревателем, подключённым по отдельной цепи.
Такой «котёл» устанавливается в углу парилки. Поэтому заранее продумайте противопожарную защиту: пласты асбеста набиваются на стену, поверх них — листы оцинкованной стали 0,5–0,7 мм. Преимуществами такой конструкции являются:
- простота монтажа;
- низкие затраты;
- отсутствие необходимости установки дымохода;
- возможность устройства дежурного нагрева для поддержания положительной температуры при длительно отсутствии хозяев.
Фотогалерея: варианты исполнения электрического котла своими руками
Принцип устройства вертикальной каменки для бани с использованием теплоэлектронагревателя
Каменка открытого типа с электронагревателем быстро прогревает парилку, работает без запаха и сажи
Каменка электрическая для сауны в целях безопасности ограждена деревянным заборчиком
Каменка электрическая открытого типа лучше подходит для парилки с малой влажностью
Газовые котлы
Газовое оборудование является источником повышенной опасности, и браться за его изготовление своими руками не рекомендуется, если нет опыта в работе с газом. Но некоторые всё же берутся, так как устройство газового котла довольно простое.
Газовый котёл устанавливают в помещении, где есть подключение к проводке от центральной газовой магистрали с постоянным доступом
Газовый котёл снабжён крышкой: ей можно пользоваться как в открытом режиме для сауны, так и в закрытом — для парной бани. Технология изготовления почти не отличается от представленных твердотопливных котлов, только его подключение производится напрямую к газовой трубе.
Помещения для газовых отопительных котлов снабжают двойным вытяжным устройством: с принудительной вентиляцией и естественной. Эксплуатация газового оборудования дешевле, чем электрических котлов того же назначения.
Правила установки
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог
Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.
В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.
В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.
Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.
При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.
https://youtube.com/watch?v=z22zuI04mqo

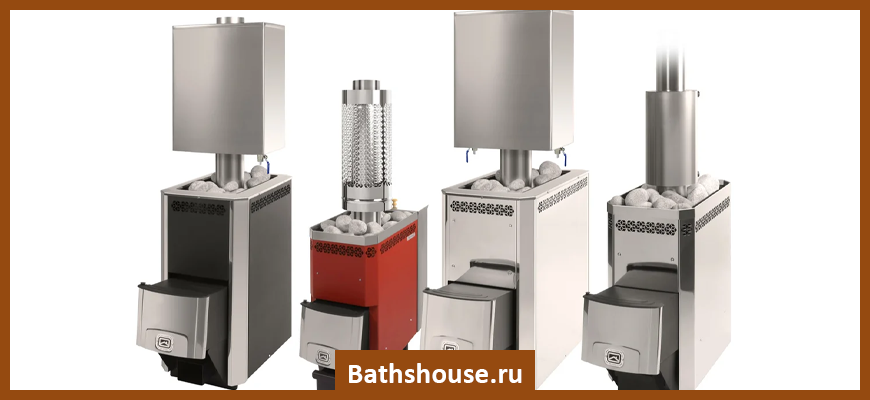

Виды и характеристики банных котлов
Котлы для бани делятся на две основные категории: агрегаты, предназначенные для отопления парилки, и модели для обогрева всей бани. Различают твердотопливные, жидкотопливные, газовые, электрические, а также комбинированные котлы. По типу теплообменника агрегаты бывают:
- одноконтурными – они отапливают только парную;
- двухконтурными – обогревают помещения и нагревают воду в моечной;
- трехконтурными – греют полы в бане и в бассейнах.
Банный котел состоит из топки, на дне которой расположен колосник. Под ним размещается зольник: через него нагнетается воздух, необходимый для горения топлива. Еще одним важным элементом является каменка, которая обогревает парную. Встречаются модели и без нее, но париться в бане без каменки будет некомфортно. Котлы для бани на дровах с баком для воды дают очень плотный и тяжелый пар. Через дымоход печки выводятся наружу продукты сгорания.
Многие банные агрегаты изготавливаются из стали, но выпускаются изделия и из чугуна. Они устойчивы к воздействию высоких температур и имеют более длительный срок службы. Но у таких моделей есть один существенный недостаток: они становятся очень хрупкими, когда на их раскаленную поверхность попадает вода. Поэтому чугунные котлы обкладывают кирпичом или камнем.
Банная печь длительного горения
Печи длительного горения сжигают топливо очень медленно. Из-за того, что воздушные потоки в них регулируются, дрова в них не горят, а только тлеют. Камера сгорания в таких печах полностью герметизирована, а воздух в нее поступает принудительно. К преимуществам данных печей можно отнести:
- высокий уровень КПД – 75-80%;
- время сгорания одной заправки дров – около 10 часов;
- возможность применения любого твердого топлива;
- увеличенная загрузка дров;
- обладают регулирующей автоматикой;
- срок эксплуатации – до 30 лет.
К недостаткам банных печей длительного горения относят:
- не работает на жидком топливе;
- дымоход должен быть только прямым (без изгибов) из-за небольшой тяги;
- образует большое количество сажи и конденсат в трубе, поэтому требует регулярной чистки.
Чтобы выжечь конденсат, агрегат необходимо один раз в неделю сильно протопить на большой мощности. Эта мера позволит предупредить зашлаковывание печи.
Пиролизные отопительные приборы
Пиролизный агрегат отличается от других печей длительного сгорания большей эффективностью. Термин «пиролиз» означает разложение твердого топлива на горючие элементы под воздействием высоких температур при недостатке кислорода. Увеличенный КПД пиролизных котлов обеспечивается за счёт того, что древесный газ, который выделяется при разложении топлива, всегда дожигается. Поэтому в таких печках не образуется сажи. Но для обогрева парилки применять данные котлы не рекомендуются из-за недостаточной отдачи тепла в инфракрасном диапазоне.
Электрические банные котлы
Данные агрегаты считаются самыми экологичными. Они занимают мало места в помещении и не требуют установки дымохода. Электрокотлы изготавливаются из металлического корпуса, внутри которого установлены нагревательные элементы. Они нагревают камни, которые потом отдают тепло в помещение. Такие модели называют еще электрокаменками. Они нередко используются в саунах. Работают они в автоматическом режиме и легко управляемы. Но для таких агрегатов необходимо трехфазное питание от электрических сетей. Встречаются котлы, которые используют 220 В.
Газовые котлы
Газовый агрегат является альтернативой дровяным печам. Установка потребует дополнительного разрешения в специальных организациях. Оборудования этой категории отличаются компактными размерами и экономичной работой. Внутри корпуса печи вмонтирована горелка, которая рассчитана на определенное значение расхода газа.
Духовка, где сжигается топливо, располагается под каменкой. В результате камни быстро разогреваются и обеспечивают нужную температуру в парной. В процессе работы газового отопительного прибора не выделяется никаких неприятных запахов. Если огонь неожиданно потухнет, то вмонтированный предохранитель автоматически прекратит подачу газа. Такие котлы так же, как и дровяные, требуют наличия дымоходной трубы.
Другие виды котлов
Эффективными и удобными в использовании считаются агрегаты, работающие на дизельном топливе или отработанном масле. Но они имеют весьма существенный недостаток: при работе выделяют резкий и стойкий запах. Поэтому для установки жидкотопливных печек необходимо оборудовать отдельное помещение.
Как сделать котел в баню своими руками?
Изготовление самодельного нагревателя в баню начинается с подбора материала и инструмента. Для горизонтально расположенного обогревателя подойдёт двухсот литровая бочка из металла, имеющая толстые стенки. Для изготовления банного нагревателя в вертикальном исполнении подойдёт толстостенная металлическая труба, диаметром не менее полуметра и длиной не более метра.
- сварочный аппарат;
- болгарка.
Найти чертёж нужного агрегата в баню в век современных технологий совсем несложно, но не стоит забывать, что большинство из них сопровождается специфическими терминами, которые не всем известны. Но при должном внимании к вопросу разобраться можно и самостоятельно.
Самый простой вариант сделать нагревательное оборудование для бани своими руками – сварить его в горизонтальном положении. Работы проводятся в таком алгоритме:
- труба или бочка заглушаются с одной стороны;
- со второй стороны ставится дверца.
Таким образом получается топка, куда будут закладываться дрова. К топке приваривается колено для воды, а сверху устанавливается бак.
Труба дымохода приваривается сверху конструкции. Так холодная вода нагревается в колене, а уже нагревшаяся поступает в бак. Сбоку от трубы устанавливается полка с камнями – каменка.
Вертикальный вариант изготовления котлоагрегата для бани своими руками несколько сложнее. Целесообразно перед началом работы сделать чертёж – так и материал рассчитать удобнее, и в не ошибиться с размерами.
При вертикальном расположении котла можно бак для воды расположить прямо в нагревателе, просто разделив его на две части. Это делается привариванием внутри агрегата ещё одной заглушки. Для изготовления котла для бани данного типа следует использовать наиболее толстостенную трубу или бочку – это увеличит срок службы нагревательной конструкции.
В трубе желательно сделать заслонку, что гарантирует сохранение тепла на большее время. Каменку можно расположить между баком и топкой. Выходить из нагревательного прибора должна металлическая труба дымохода, а вот сверху она может быть асбестовой. Такой симбиоз металлов наиболее правилен в плане противопожарной безопасности. Как правило, в месте соединения асбеста и металла и ставится заслонка.
При создании отопительной системы для бани своими руками именно дымоходу стоит уделить особое внимание, поскольку при его неправильном расположении существует не только вероятность возгорания, но и задымления или поступления в помещение угарного газа. Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб. В нём обязательно должны быть вентиляционные отверстия, их располагают внизу
Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом
В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом
Вокруг готового и установленного в бане котла вам предстоит своими руками смастерить кирпичный короб. В нём обязательно должны быть вентиляционные отверстия, их располагают внизу. Служит короб для равномерного распределения выделяемого тепла. К тому же именно благодаря кирпичному коробу тепло долго сохраняется и можно париться в несколько заходов. Экран также позволяет предотвратить ожоги, которые можно получить от соприкосновения с раскалённым металлом.
Отличие котла от печи для бани
Нередко возникает путаница с понятиями котла и печи для сауны и бани. Конечно, перепутать друг с другом можно только самые простые устройства, работающие на дровах, брикетах. Оборудование, которое имеет более сложное строение и оснащается дымоходом, чаном, теплообменником, с обычной печкой не спутать. Основное отличие состоит в принципе отдачи тепловой энергии:
- стандартные печки обогревают баню за счет сгорания дров, угля: раскаленные стенки передают тепло в воздух;
- котлы нагревают теплоноситель, энергия переходит в отопительный контур, из-за чего высокая температура держится намного дольше и является более равномерной.
Оборудование с баком особенно удобно для бань, в которых парилка и моечное отделение совмещены. Вода быстро нагревается и остается теплой надолго. Нужно лишь подобрать устройство с удобным расположением, которое будет подходить для конкретного помещения.
Печь из металлических листов
Печь из металлических листов Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.
Этап 1. Подготовка всего необходимого
Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:
- листовая сталь (5 мм) для стенок конструкции;
- сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
- заводские элементы котла (дверки, краны, бак и проч.);
- пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
- швеллеры;
- жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
- асбест для верхней части трубы.
Этап 2. Сборка конструкции
Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.
Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.
Разметка металлического листа
Сварка корпуса из вырезанных по разметке листов стали
Сварка корпуса
Сварка корпуса
Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).
Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.
Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.
Ввариваем отрезок трубы внутрь корпуса печи
Ввариваем отрезок трубы внутрь корпуса печи
Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода
Бак для воды и дымоход с задвижкой
Оборудуем печь топочной дверцей
Сзади к водогрейному котлу привариваем трубку для подключения крана
Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).
Пример обкладки печи в бане кирпичом
Пример обкладки печи в бане кирпичом

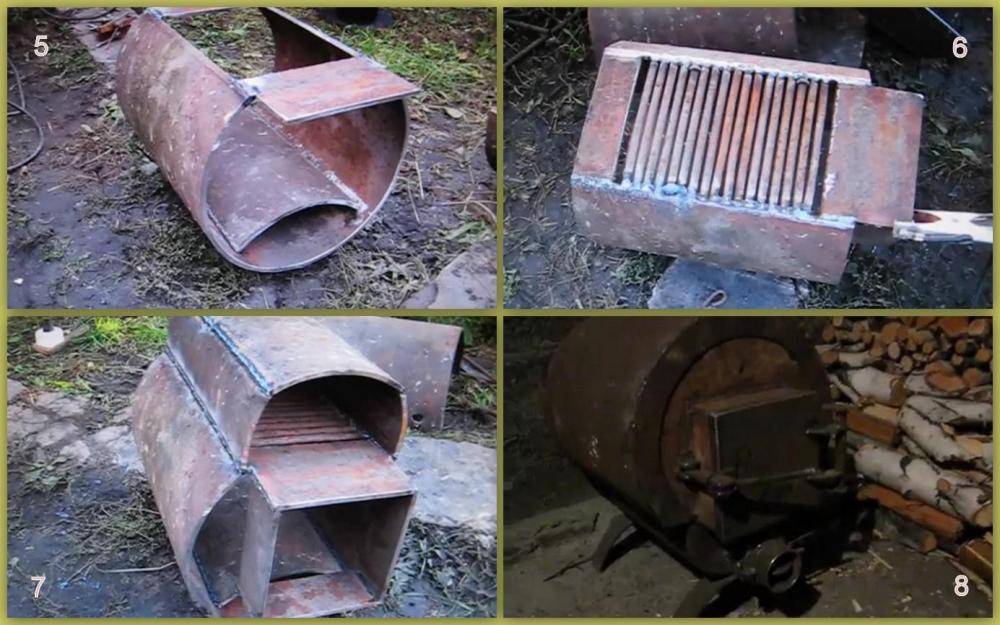

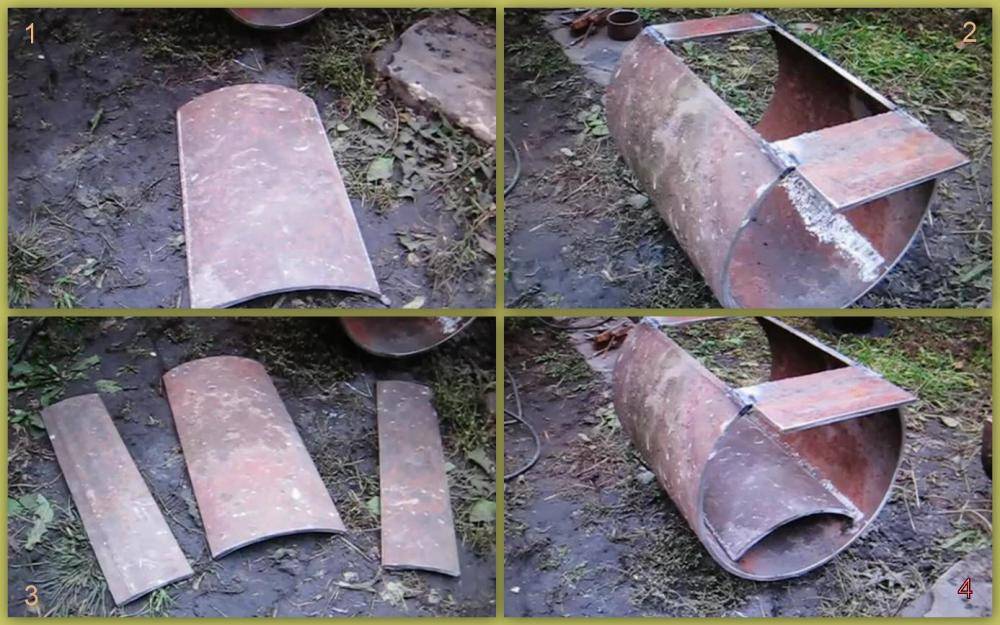

Котел из трубы своими руками
Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.
Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.
Для производства такого котла не удастся обойтись без следующих инструментов:
- Сварочный аппарат инверторный или электрический;
- Угловая шлифовальная машина или болгарка;
- Отрезные круги по металлу для болгарки.
Устройство твердотопливного котла для бани
Сначала подготавливают трубу:
- На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
- В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
- Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
- Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
- В нижней части будущего котла изготавливают прорезь для установки дверки;
- Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.
Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:
- На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
- В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
- Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
- Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.
В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.
Котлы для бани из трубы с каменками
Основные составные части банного котла
Любая печь, в том числе банные котлы, состоит из следующих элементов:
- Топка, в которой происходит процесс горения дров, угля и других видов топлива. Она изготавливается из толстого металла. Это обусловлено тем, что топка имеет самую высокую тепловую нагрузку, металл недостаточной толщины быстро прогорит, а самодельный котел для бани придет в негодность. Дровяной котел для бани, а именно топка, должен быть оснащен колосниками. Через них зола от сгоревшего топлива просыпается в зольник. Толщина металла, из которого они изготавливаются, должна быть не меньше 0,5 сантиметра.
- Дымоход, по которому происходит отвод дыма. Решая, как сделать котел для бань, нужно как следует разобраться с принципом работы дымоходной системы и тщательно рассчитать ее размеры. Малейшая ошибка при монтаже дымохода может привести к недостаточной эффективности печи (тепло будет уходить в трубу) или неспособности справляться с отводом продуктов горения. Дымоход должен быть снабжен задвижкой, с помощью которой регулируется уровень тяги. В зимний период времени плотно закрытая задвижка в значительной мере способствует сохранности тепла в помещении. Труба дымохода может проходить через каменку или быть частью теплообменной системы.
- Зольник, предназначенный для скапливания золы. Этот элемент котла расположен под топкой. Помимо своей основной функции, он отвечает за подвод воздуха, который является составным компонентом процесса горения. Мастеря котел для бани своими руками из труб, следует тщательно рассчитать размеры зольника. Он должен быть способен вмещать в себя достаточное количество продуктов горения, чтобы его можно было чистить один раз в день.
- Каменка, перераспределяющая и отводящая тепловую энергию. Она представляет собой встроенную или навесную емкость, в которой уложены камни. Ее объем зависит от размеров котла и парилки. Маленькая каменка не сможет прогреть помещение, а большая будет нагреваться слишком долго. За это время котлы для воды успевают закипать, что становится причиной заполнения помещения водяным паром. При этом в парилке станет некомфортно. Размер каменки и водяного бака не должны отличаться. Можно сделать котел без каменки, но это не совсем удобно. Нагрев помещения будет осуществляться только от стенок котла. Кроме того, не получится «поддать парку».
- Бак для воды, являющийся частью теплообменной системы. Чугунные котлы для бани с баком для воды – это наиболее распространенное решение.
https://youtube.com/watch?v=9BKvpLl-V_Q
После того как основные составные части устройства, дающего тепло, обозначены, следует перейти к главному вопросу: как сделать котлы для бани из подручных материалов?
Изготовление вертикального агрегата из трубы для обогрева
Котел для бани своими руками из трубы представляет собой достаточно простую конструкцию. Чтобы изготовить вертикальную конструкцию котла, потребуется заранее подготовить отрезок 20-дюймовой трубы длиной 1000 мм, три куска строительной металлической арматуры диаметром 14 мм, металлическая дверца для поддувала.
Труба выполняет роль корпуса отопительного устройства, внутри которого на трех уровнях изготавливаются опоры из арматуры. Опоры первого уровня располагаются в самом низу корпуса отопительного агрегата. Опоры второго уровня располагаются на высоте, которая зависит от размера заготовленной поддувальной дверцы. Третий уровень опор размещается в 20 см от верхнего края трубы. Для изготовления дна устройства используется круглая заготовка из листового металла, которая по размеру равна диаметру трубы используемой в качестве корпуса отопительного прибора. Толщина металла заготовки должна быть не меньше 4 мм.
Котлы, применяемые для отопления банного помещения, работают на твердом топливе и содержат в своей конструкции колосник. Этот элемент конструкции представляет собой решетку, изготовленную из чугуна. Этот конструктивный элемент обеспечивает поступление кислорода воздуха к горящему топливу и удалению сгоревших остатков. В домашних условиях колосник можно изготовить из листовой металлической заготовки соответствующего диаметра путем проделывания в нем продолговатых отверстий. Верхняя крышка такого отопительного устройства одновременно используется для размещения камней для парогенерации. В центре верхней крышки изготавливается отверстие, в котором закрепляется кольцо для фиксации дымовой трубы.
В трубе вырезается отверстие для соединения с металлическим коробом, длина которого должна быть несколько больше толщины стены, через которую короб выводится в топочную. В коробе располагаются топочный и зольный отсеки, которые оснащаются со стороны топочной комнаты дверцами.При проведении окончательной сборки сначала труба соединяется с коробом, после чего на положенные места устанавливаются колосник дно и крышка корпуса.
После сборки корпуса проводится монтаж отопительного устройства непосредственно в банном комплексе. После установки устройства проводится монтаж дымовой трубы. По окончании всех монтажных работ осуществляется укладка камней и монтаж теплового экрана из кирпича. При его монтаже следует помнить, что в нижней части следует сделать отверстия для осуществления циркуляции воздуха. Такая конструкция экрана позволит быстро и эффективно прогревать весь объем помещения банного комплекса.
