Котел длительного горения своими руками

Установка и введение в эксплуатацию

Условия монтажа для долговременной, безопасной работы котла следующие:

1. Прочное основание. Надежный вариант – бетонный пол.
2. Эффективная вентиляция.
3. Безопасный дымоход – изоляция прохода в перекрытии или стене.
4. Защита прилегающих поверхностей от возгорания – крепление на них прочных, негорючих, теплоизолирующих материалов.

Корпус устанавливают строго вертикально, патрубок дымохода – соосно приемной трубе основного канала, исключая обратный уклон, иначе возможна потеря тяги.

Теплообменник подключают к системе отопления, заполняют водой. Проверяют герметичность резьбовых соединений и сварочных швов. Остается растопить котел и контролировать исправность отопления, пока не прогорит топливо.

Для безопасной работы котла нужно прочное основание.

Требования к помещению

Работа котла провоцирует появление пыли. Возможны кратковременные выбросы дыма.

Поэтому требуется отдельное помещение:

• оборудованная котельная;
• техническое, подсобное пространство в доме.

Лишь при малой мощности и остром дефиците площади допускается установка агрегата в хорошо проветриваемый коридор. Важен свободный доступ для загрузки, обслуживания котла, чистки дымохода.

Монтаж котлов на щепе в системе обогрева

Самостоятельное изготовление котла предполагает наличие способностей и опыта в изготовлении сварочных, электромонтажных и слесарных работ. Пригодится знание физики, теплотехники, материаловедения, монтажных правил систем обогрева.

Нужно соблюдение приемов и способов техники безопасности. Для сборки котла нужно оборудованное помещение и инструмент.

Материал для производства котла с двумя камерами:

• листовая сталь толщиной 6, 5 и 4 мм (камера сгорания, рубашка теплообменного аппарата и корпус);
• уголок со сторонами полок 50 мм (жесткие ребра каркаса);

Двухконтурный тт котел с накопительным бачком для горячей воды

• стальная труба (обвязка теплообменного аппарата с системой обогрева);
• подходящий по размерам чугунный колосник или прут круглый диаметром 20 мм;
• шамотный кирпич;
• вентилятор центробежный;
• готовые дверки с отражателем, креплением, ручкой и запором;
• группа безопасности (датчик температуры, прибор для определения величины давления).

Сварные детали маркируют мелом (место соединения, № детали, размеры). Специальные организации рекомендуют услуги по резке материала по месту его приобретения.

Инструменты для производства котла:

• электросварочный аппарат непрерывного тока;
• электроды (диаметром 3?5 мм);
• электродрель;

Схема подсоединения котла отопления

• угловые шлифмашинки (под большой 230 мм и небольшой 125 мм круг);
• штангенциркуль, рулетка, уровень.

Сборку котла начинают с внутреннего корпуса. Качество швов сварки должно обеспечить надёжность и плотность конструкции, которая расположена в прямом контакте с тепловым носителем.

1 Виды и принцип работы

Не стоит думать, что справиться с поставленной задачей сможет только высококвалифицированный специалист, ведь если не выбирать слишком сложные конструкции, к исполнению которых выдвигается ряд высокотехнологических требований, то сделать твердотопливный котел сверхдлительного горения своими руками сумеет даже простой любитель. При этом выбор конструкции самодельного котла будет напрямую зависеть от того, насколько производительным он запланирован, а также в каком именно помещении его собирается устанавливать мастер.

Огромную роль в этом вопросе играет и тип твердого топлива, поэтому хозяин должен заблаговременно обдумать, чем именно он будет топить после завершения всех работ. В основной перечень входят следующие виды топлива:

• древесный или каменный уголь;
• брикеты из торфа;
• пеллеты (биологическое топливо в виде прессованных гранул);
• дрова и опилки;
• горючие отходы любого производства.

Детально проанализировав, какое именно топливо будет оптимальным для отопления, можно приступать к выбору соответствующего типа и схемы конструкции отопительного прибора. Для изготовления твердотопливных котлов своими руками в абсолютном большинстве случаев выбираются такие модели:

• Классический тип, который прекрасно подходит не только для отопления помещений, но и для нагрева воды с последующим ее распределением по системе водоснабжения. Отличительная характеристика такой конструкции заключается в использовании теплообменника, выполненного из стали или чугуна, и в крайне высоком уровне коэффициента полезного действия, достигающего 85 процентов.
• Пиролизный тип, характеризующийся высокой производительностью и экономичностью в применении за счет отделения продуктов горения от продуцируемых ими летучих газов, что отражается и на конструкции, делая ее в конечном результате более сложной.
• Пеллетный тип, который является наиболее эффективным (КПД устройства составляет не менее 90 процентов) и, как следствие, самым сложным в конструировании и изготовлении, поэтому начинающим мастерам-любителям за него лучше не браться.
• Котел длительного и сверхдлительного горения выполняется таким образом, чтобы в итоге могла обеспечиваться фактически беспрерывная его работа с дозагрузкой топлива не чаще одного раза в течение нескольких дней.

Построение чертежа твердотопливного котла и сооружение по нему самодельной конструкции не представляет собой ничего сложного, если понимать его принцип работы. Базируется он на таких элементарных понятиях:

• В камеру сгорания помещается топливо, а чем она объемнее, тем большее количество сырья понадобится для отопления, правда, и эффект от ее использования окажется более продолжительным.
• В процессе горения заложенные продукты будут выделять летучие газы, которые имеют свойство подниматься в верхнюю часть конструкции и выходить наружу через дымоход.
• По мере прохождения в сторону дымохода выделяемые продукты горения, обладающие высокими температурами, способствуют нагреванию воды или любого другого теплового агента, задействованного в системе.
• Главное свойство нагретого до высоких температур агента заключается в том, что он поднимается наверх, автоматически вытесняя холодную часть и продвигаясь таким образом по всей системе, делая круг и возвращаясь на исходные позиции по мере остывания.

Обычно теплового ресурса в таких устройствах хватает только на 5-8 часов (длительность напрямую зависит от объема топки), после чего система начинает остывать (к слову, происходит это очень быстро), поэтому приходится вновь подбрасывать топливо. Если же хочется как можно меньше возиться с добавлением дров, угля или прессованных брикетов, то стоит задуматься об установке котла длительного горения.

Достоинства и недостатки

Шахтный агрегат обладает такими основными преимуществами:

1. Универсальность, доступность работы на разных видах топлива, в том числе и на жидком для модифицированных установок.
2. Высокий КПД котла, производительность и автономность без дозагрузки топлива до 24 часов.
3. Продуманная конструкция, упрощающая обслуживание, загрузка/выгрузка осуществляются через отдельные люки.
4. Надежность и безопасность, поэтому загазованность помещения и отравление угарным газом, можно сказать, сведена на «ноль».

К недостаткам относят:

• повышенное сажеобразование и смолы при сгорании топлива;
• огромные габариты установки.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Требования к топливу

Хотя столь долгоиграющие котлы и можно топить дровами или дровяными пеллетами, длительность их горения будет не 7 дней, а в зависимости от характеристик топлива – 12-30 часов. Качественные пеллеты могут обеспечить теплообразование максимум до 72 часов, т.е. до 3 суток.

Для обеспечения длительности горения до 7 суток необходимо использовать уголь. Оптимальный по соотношению цена-качество – каменный уголь. Наибольшей теплоотдачей обладает антрацит, однако стоимость такого угля – 8000-8500 руб. за тонну, что не дешево. Также отличной теплоотдачей и длительностью горения обладает древесный уголь (особенно из твердых пород дерева – марки А).

Пеллетные котлы с автоматической подачей топлива Длительность горения от 7 до 30 суток благодаря бункеру хранения

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

6 Дешёвая конструкция из кирпича и металла

Он изготавливается с применением:

• металлических листов;
• листового металла с врезкой труб;
• только из труб.

На прочный бетонный фундамент устанавливается поддувальная камера с колосником. Затем ставится теплообменник и вокруг обкладывается качественным кирпичом. В процессе кладки встраиваются две дверки. Нижняя монтируется на уровне, удобном для закладки и поджога дров, а также для очистки топки и поддувала от золы. Через верхнюю дверцу, которую можно поставить на лицевой плоскости прибора или сверху в виде люка, загружаются дрова, уголь или пеллеты.

Теплообменник необходимо выставить так, чтобы выход горячего теплоносителя располагался в самой высокой точке. Это препятствует образованию воздушных пробок в системе, благодаря чему улучшается циркуляция воды. Кладку из кирпичей выполнять с перевязкой швов для большей прочности стенок, которые должны выступать над теплообменником на 3 см. Дымоотвод можно выложить из кирпича или установить металлический.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

• пиролизные котлы Холмова (ПК);
• обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Разновидности котлов

Все существующие твердотопливные котлы можно условно разделить на 3 группы:

• пиролизные;
• классические;
• пеллетные

Существует и ряд иных классифицирующих признаков, но именно принцип сгорания топлива является определяющим при выборе котла.

Пиролизный

В котлах подобного типа топливо сгорает медленно при минимальном доступе воздуха, за счет чего увеличивается количество горючего газа и при повторном его сгорании КПД котла повышается до 85-90%. И хотя некоторые считают, что изготовить собственноручно такой котел очень сложно, мы расскажем и, главное, покажем, как правило сделать пиролизный твердотопливный котел длительного горения своими руками (чертежи см.ниже).

Фото 1 Схема устройства пиролизного котла на дровах

Классический

Конструктивно это стандартная деревянная печь, где за счет меньшего размера топочной камеры топливо сгорает чуть медленнее. Как правило, именно такие котлы предпочитают изготавливать самостоятельно. О том, как сделать такой классический агрегат, вы также узнаете в статье.

Фото 2 Схема классического котла длительного горения

Пеллетный

Это наиболее эффективные котлы, коэффициент полезного действия которых приближается к 95%. Основное преимущество в полностью автоматическом процессе, где загруженные в бункер пеллеты посредством шнека пересыпаются в камеру сгорания. Сложная конструкция и автоматика делают его самостоятельное изготовление затрудненным.

Фото 3 Схема твердотопливного котла с автоматической подачей пеллет

Разновидности топлива

На сегодняшний день твердое топливо на российском рынке представлено в большом ассортименте. Это:

• дрова, в том числе евро (спрессованные хвойные или лиственные опилки),
• гранулированные биопеллеты (спрессованные опилки, торф, отходы сельского хозяйства и т.д.);
• уголь – все разновидности и фракции каменного и антрацит;
• отходы деревообрабатывающего и сельскохозяйственного производства.

Для того, чтобы отопление было рентабельным, рекомендуется приобретать или изготавливать универсальный котел, который может функционировать на любом виде топлива

Если вы решили приобрести такое оборудование, обратите внимание на комбинированные котлы отопления, которые работают на альтернативных видах топлива, причем переключение осуществляется очень быстро и легко. Это могут быть следующие варианты:

• электрические комбо;
• твердотопливные комбо;
• универсальные, использующие любые комбинации топлива.

Конструкция и принцип работы

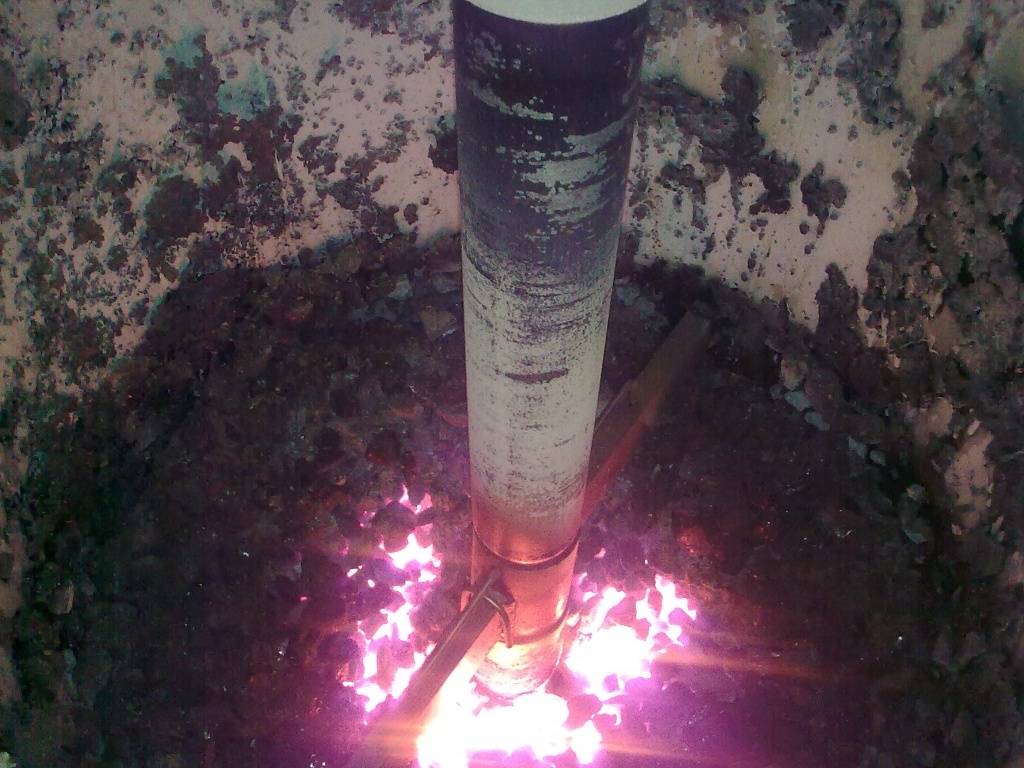

Принцип работы такого котла относительно прост – снизу подтягивается холодный воздух, проходя через стенки камеры, он нагревается, поднимается вверх и обогревает помещение.

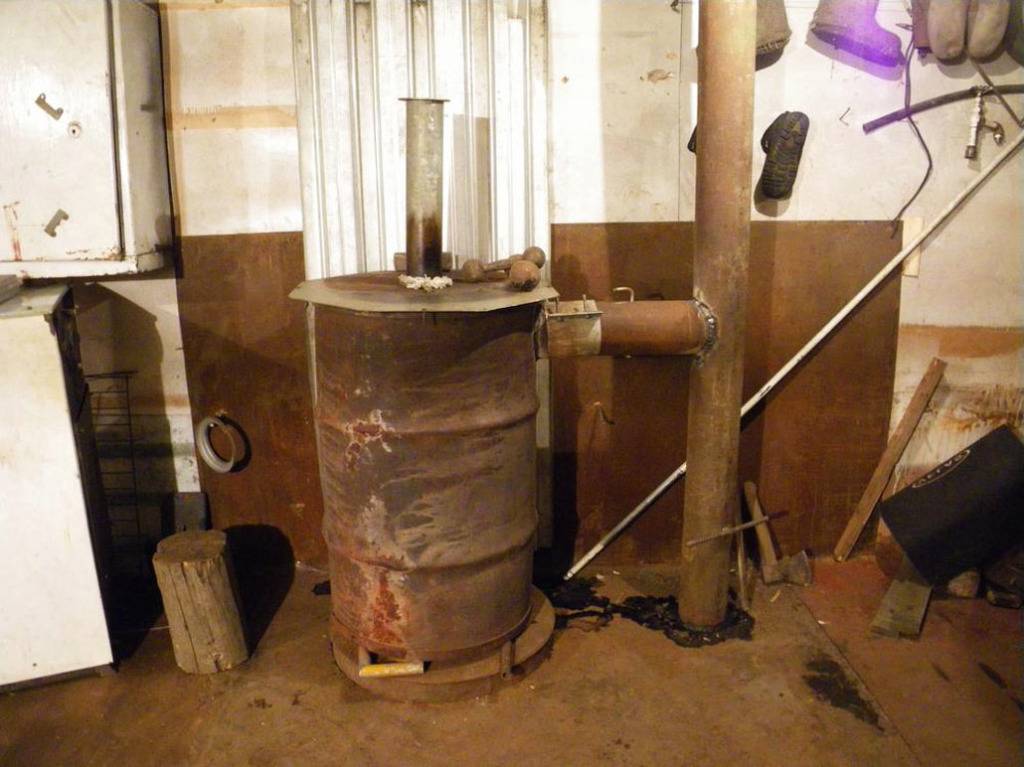

Фото 4 Делаем котел из подручных материалов

Необходимые материалы и инструменты:

• труба 0,3-0,5 см;
• металлический лист 0,5-0,8 мм;
• уголки металлические;
• арматура;
• труба диаметром 25 см (можно использовать пустой газовый баллон);
• сварочный аппарат и электроды;
• болгарка;

Решение 2. Котёл прячем в шкаф: приёмы декора

Лучшим вариантом для маскировки белого агрегата является настенный шкаф кухонного гарнитура. В этом случае сохраняются пропорции, и выдерживается стиль интерьера.

Как выбрать шкаф

Приобретая мебель нужно соотнести высоту и глубину шкафчика с параметрами котла. При этом шкаф должен быть больше и не ограничивать циркуляцию воздуха. Планируя маскировку газового котла, продумайте основные моменты:

• высоту установки;
• разводку коммуникаций;
• длину шлангов;
• способ их укладки;
• возможность установки монтажного короба/канала.

Разводки, вентиль и соединения нельзя замуровывать, они должны быть доступны

Монтаж шкафа

Есть 2 способа монтажа:

На стене крепится навесной шкаф (без дна и крыши). Вызывается газовщик и устанавливает в него газовый котёл. Подводятся нужные коммуникации.
Если колонка уже установлена и нет желания вызывать специалиста по газовому оборудованию, подготовьте шкаф к работе и повесьте его над газовым аппаратом. Перед началом монтажа снимите мебельную дверку, удалите крышу, в днище сделайте пропилы для шлангов/труб. Для придания жёсткости, стенки шкафчика скрепите металлическими уголками. Получившийся каркас закрепите над котлом.

Днище и крышка у шкафа отсутствуют для улучшения вентиляции

Напольный котёл устанавливается согласно правилам — в углу кухни. При желании закрывается шкафом-пеналом. Высота может быть любая, и глубина с шириной согласно инструкции по установке.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котла

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. Обвязка

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор
