Как подключается котел газовый и твердотопливный в одном – особенности установки

Как сэкономить при использовании газового котла?

Следующие меры позволяют достичь дополнительной экономии топлива:

  • качественный монтаж газового котла;
  • на короткое время полностью открыть окна, закрыв при этом терморегулирующие вентили;
  • не перегревать помещение, стараться поддерживать комнатную температуру на уровне 20 °C;
  • при наступлении темноты опускать на окнах жалюзи;
  • правильно настроить терморегулирующие вентили;
  • не загромождать радиаторы и терморегулирующие вентили;
  • использовать возможности регулирования вашего котла;
  • включать циркуляционный насос ГВС только во время пользования;
  • контролировать расход горячей воды;
  • проводить регулярное сервисное обслуживание: чистку котла и мелкий ремонт.

Закрытая система с теплоаккумулятором

Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильно, нужно:

  1. Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления.
  2. На этой трубе перед отопительными устройствами поставить циркуляционный насос.
  3. Подсоединить своими руками отопительные устройства.
  4. Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
  5. К подающей и обратной линиям подключить две трубки, которые будут подходить к теплоаккумулятору. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Лучше всего зарекомендовали себя пары:

  • твердое топливо — электричество;
  • магистральный газ — сжиженный газ;
  • магистральный газ — мазут;
  • жидкое топливо — электричество;
  • сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

Что делать, если дом большой по площади

  1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
  2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
  3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
  4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
  5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

  1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
  2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.
  1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
  2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

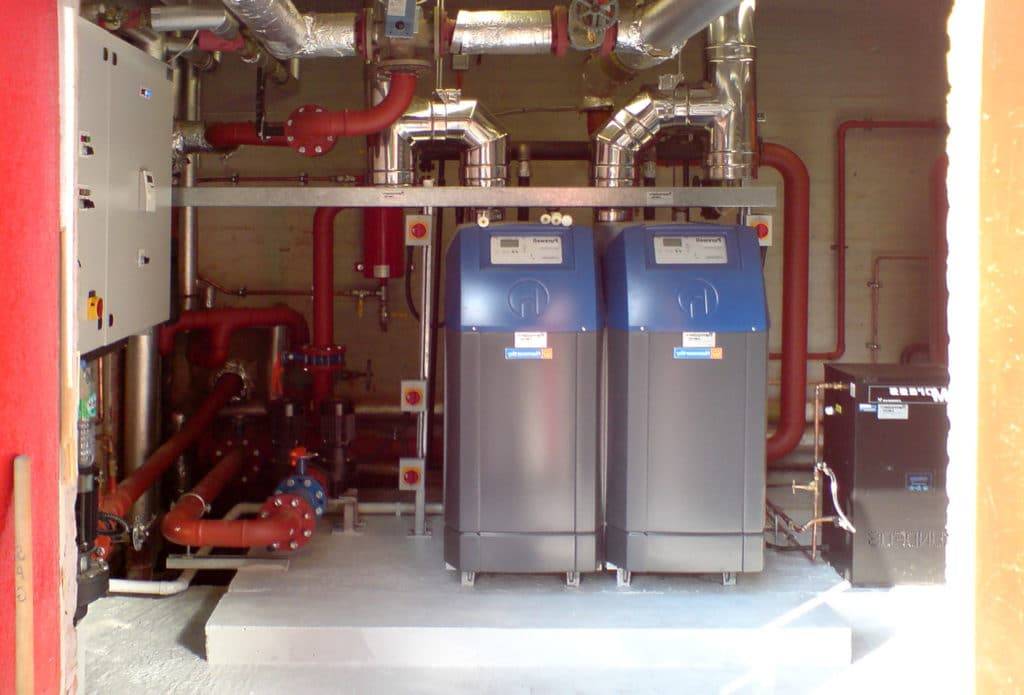

Подключение в одну систему двух котлов

Подключение в одну систему двух котлов

Совместить два отопительных прибора можно с помощью ручного и автоматического контроля.

Подключение с ручным управлением

Включение и выключение котлов проводится ручным способом за счет двух кранов на теплоносителе. Обвязка осуществляется при помощи запорной арматуры.

В оба котла устанавливаются расширительные баки, которые используются одновременно. Специалисты рекомендуют полностью не отсекать котлы от системы, а просто одновременно подключить их к расширительной емкости, перекрывая по движению воды.

Подключение с автоматическим управлением

Для автоматической регулировки двух котлов устанавливается обратный клапан. Он защищает отключений отопительный агрегат от вредоносных потоков. В остальном способ оборота теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все главные линии не должны быть перекрыты. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подсоединения котлов к отопительной системе через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла устанавливаются обратные клапаны. Их работа должна быть направленна друг на друга, чтобы вода от двух тепловых оборудований была направленна к отопительной системе.  Клапаны можно поставить на обратной подаче. Также при автоматическом управлении необходим термостат для регулировки насоса.

Автоматическое и ручное управление используется при сочетании разных типов отопительных приборов:

  • газовый и твердотопливный;
  • электрический и дровяной;
  • газовый и электрический.

Также можно подключить два газовых или электрических котлов в одну систему отопления. Установка более двух связанных тепловых агрегатов приводит к снижению эффективности системы. Поэтому больше чем три котла не соединяют.

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом,
  • газ с твердым топливом,
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Монтаж закрытой системы с двумя котлами – газовым и твердотопливным

При обустройстве такой отопительной системы твердотопливный и газовый котел в одном контуре подключаются параллельно с обязательной установкой группы безопасности. Открытый расширительный бак заменяют закрытым мембранным бачком, который располагают в специальном помещении.

В составе группы безопасности отмечаются следующие элементы:

  • Клапан для удаления скопившегося воздуха.
  • Предохранительный клапан, с помощью которого можно снижать давление в системе.
  • Манометр.

Вопрос, как подключить два котла, газовый и твердый, решается в следующем порядке:

  • На трубах, идущих от теплообменников газового и твердотопливного котла в одной системе, устанавливаются отсекающие краны.
  • На подающей трубе, идущей от твердотопливного агрегата, располагают группу безопасности. При этом она может размещаться вблизи клапана.
  • Трубы подачи обоих котлов соединяются. Предварительно на линии, идущей от твердотопливного котла, врезается перемычка, по которой будет организовано движение теплоносителя по малому кругу. Расстояние от котла до места врезки может составлять до 2 метров. Рядом с перемычкой устанавливают лепестковый клапан. При отключении котла, работающего на дровах, такая схема не позволяет теплоносителю поступать в котел, несмотря на сильное давление, которое создает газовый котел.
  • Выполняют соединение подающей линии с приборами отопления, которые располагаются в разных комнатах и на разном расстоянии друг от друга.
  • Между котлами и отопительными приборами выполняют монтаж обратной линии. В определенном месте ее разделяют на две трубы: одну направляют к газовому котлу, другую – к твердотопливному агрегату. Перед устройством, работающим от газового баллона, устанавливают пружинный клапан. К другой трубе подключается перемычка и трехходовой клапан.
  • Мембранный расширительный бачок и насос для принудительной циркуляции теплоносителя монтируют на участке перед разделением обратной линии.

Схема подключения двух котлов в одну систему вполне может использоваться при установке универсального комбинированного котла отопления.

Особенности подключения двух котлов

Подключение двух котлов в одну систему отопления создает трудность при их совмещении: газовые агрегаты эксплуатируются в закрытой системе, твердотопливные – в открытой. Открытая обвязка ТД котла позволяет нагреть воду до температуры свыше 100 градусов, при критически высоком значении давления (что такое обвязка котла твердотопливного).

Для сброса давления такой котел оснащают расширительным баком открытого типа, а с повышенными температурами справляются, спуская из этого бака часть горячего теплоносителя в канализацию. При использовании открытого бачка неизбежно завоздушивание системы, свободный кислород в теплоносителе приводит к коррозии металлических частей.

Два котла в одной системе – как их правильно подключить?

Есть два варианта:

  • последовательная схема подключения двух котлов в одну систему отопления: сочетание открытого (ТД котел) и закрытого (газовый) сектора системы с использованием теплоаккумулятора;
  • установка твердотопливного котла параллельно с газовым, с приборами безопасности.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждый агрегат отвечает за свою половину дома.

В этом случае необходим контроллер и возможность каскадного управления. При последовательной схеме подключения газового и твердотопливного котлов в одну систему получается как бы два независимых контура, соединенных теплоаккумулятором (что такое теплоаккумулятор для котлов отопления).

  Неисправности газового котла Аристон

Схема с дополнительным теплообменником

Такая схема подключения котла является востребованной тогда, когда есть необходимость полностью гидроизолировать отдельные контуры отопительной системы. Такая надобность возникает при использовании в контурах различных теплоносителей. То есть в одном может двигаться вода, в другом — антифриз.

Изображаемая на разных фото обвязка выглядит так:

  1. Котел.
  2. Теплообменник.
  3. Различные контуры теплосети.
  4. Установленные на каждом контуре элементы безопасности, циркуляционный насос, сливной кран и кран подпитки.

Теплообменник является тепловым аккумулятором с как минимум тремя змеевиками. По одному циркулирует нагретая в котле вода, по другим двум — различные виды теплоносителей. Тепло с первого змеевика передается в другие через воду, в которой они расположены.

Польза дополнительного теплообменника также заключается в возможности совместить открытую и закрытую системы. Первая является более безопасной для работы котла, вторая — более щадящей для радиаторов.

Установка коаксиальной трубы по шагам

Коаксиальный дымоход устанавливается в непосредственной близости от котла, по оси выхода дымохода. В наружной стене надо проделать отверстие, на 5-10 мм большего диаметра, чем внешний размер дымохода.

Это делают с помощью специальной алмазной коронки, или обычным перфоратором (что долго и потребует дополнительных штукатурных и отделочных работ).

После этого:

  1. К выводу дымохода котла подключается основа коаксиальной трубы.
  2. Монтируется первый сегмент дымохода. Сразу прочно фиксируется всеми соответствующими крепежными деталями.
  3. После него присоединяется второй участок дымохода, вся процедура повторяется. Подобным образом присоединяются все отрезки трубы, которые требуются по условиям монтажа.
  4. Стыки трубы и зазор между дымоходом и стеной тщательно герметизируются.
  5. Производится тестирование работоспособности дымохода.

Сквозное отверстие в стене делают с небольшим уклоном внутрь, чтобы конденсат мог стекать в специальную емкость. Если этого не сделать, выход дымохода будет обмерзать в зимнее время.

Выбираем отопительный котел

Если в регионе проходит газовая магистраль, то вопрос о топливе для котла просто не стоит – газовые агрегаты будут и доступны, и экономичны. К тому же, газ в любом случае обойдется дешевле электричества или твердого топлива. Тем не менее, если населенный пункт не газифицирован, то единственным выходом будет твердотопливный или жидкотопливный агрегат.

Газовые комбинированные котлы, которые могут функционировать, в том числе, и на сжиженном газе (нужно заменить форсунку), могут стать хорошим вариантом при перебоях с газоснабжением. Однако сам по себе сжиженный газ применять нецелесообразно, поскольку он достаточно дорогой и расходуется быстро.

При условии закупки солярки по оптовым ценам и большими партиями, вполне логично было бы приобрести жидкотопливный котел. Он вполне способен обогреть дом большой площади. Во всех остальных случаях оптимальным вариантом будет подключение теплого пола и радиаторов к котлу на твердом топливе – угле, дровах, пеллетах.

Обратите внимание, что разрабатывая схему подключения теплых полов и батарей, стоит учесть, что более эффективным и экономичным является именно обогрев пола. Тем не менее, не нужно думать, что от радиаторов нет никакого толку

Эти приспособления способствуют сохранению тепла внутри дома и препятствуют его утрате сквозь оконные проемы, двери и холодные стены. Поэтому грамотно составленный проект и подобранные компоненты, а также разумный контроль позволит создать эффективную и вместе с тем экономную систему отопления.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов

Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный

Группа безопасности состоит из:

  1. Клапана для стравливания воздуха.
  2. Предохранительного клапана для снижения давления.
  3. Манометра.

Обвязку делают по такой схеме:

  1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
  2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
  3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
  4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
  5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
  6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

  Особенности котлов из нержавеющей стали

Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.

Подключение твердотопливного и газового котла в одну систему решает для владельца вопрос с топливом. Котел на одном топливе неудобен тем, что если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы дороги, а если такой агрегат сломается всерьез, станут неосуществимы все предусмотренные в нем варианты отопления.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или имеющемуся котлу не хватает мощности, нужен еще один. В любом из этих случаев потребуется подключение твердотопливного и газового котла в одну систему.

Как подключить два котла к одному коллектору – Отопление дома своими руками

Сегодня расскажем, как подключить два котла к одному коллектору. Ведь, часто возникают ситуации, когда при реконструкции старого здания или строительстве нового, нет возможности установить отопительный котел требуемой мощности и приходится комбинировать отопительный прибор, состоящий из двух и более котлов.

Это встречается редко и возникает от отсутствия и невозможности устройства общего дымохода или отсутствия сетевого газоснабжения. В этом случае приходится устанавливать газовые турбированные котлы (с закрытой камерой сгорания), которые не нуждаются в общем дымоходе, так как имеют собственный коаксиальный дымоход или настенные электрические котлы.

Так как настенные котлы выпускаются небольшой мощности, то для отопления здания большой площади, нужно установить два и более прибора, достаточной суммарной тепловой мощностью, позволяющей отапливать здание. Схема одного из вариантов подключения газовых турбированных котлов приведена ниже:

Схема подключения электрических котлов будет отличаться незначительно: так как эти котлы одноконтурные, то будет отсутствовать подача холодной воды в котел и, соответственно, отсутствует выход горячей воды. Подпитку системы на электрических котлах нужно осуществить в магистраль обратки, в любом удобном месте.

Как подключить два котла к одному коллектору

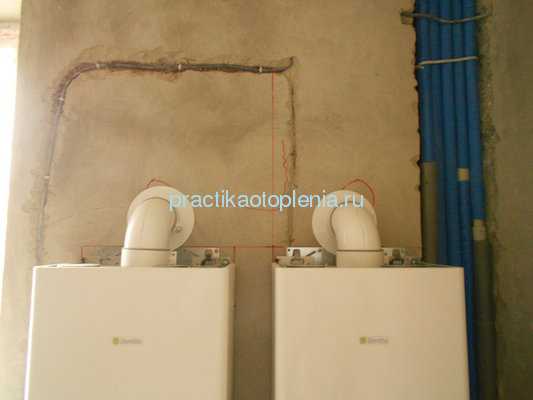

Работы следует начать с разметки места установки котлов и крепления кронштейнов подвеса:

Запаковав быстроразъемные соединения на выпуски котлов, навешиваем подготовленные отопительные приборы на кронштейны, размечаем места прохождения коаксиальных дымоходов через стену:

Снимаем котлы, просверливаем отверстие в стене коронкой, диаметром 80-120 мм при помощи перфоратора и ставим их на место:

Основой работы теплообменников котлов является распределительные коллекторы подачи и обратки, к которым подключены их выпуски.

Для уменьшения затрат на приобретение заводских изделий, эти коллекторы можно сделать самостоятельно, из полипропилена. Так как резьбы выпусков теплообменников диаметром ¾», и отопление разделяется на три-четыре контура-этажа, то коллектор можно собрать из полипропиленовой трубы, диаметром 40 мм, точнее, из тройников 40Х25Х40:

На коллекторе обратки, сразу впаиваем грязевики — фильтры грубой очистки, диаметром 25 мм:

Далее, поднимаем трубы от контуров, не забывая крепить их к стене и стыкуем с соответствующими выпусками на коллекторах:

Сделав полную обвязку, нужно установить коаксиальные дымоходы:

Наша статья, как подключить два котла к одному коллектору окончена, система готова к работе:

Сохранить

Сохранить

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).


Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.


Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Вода, воздух и электроэнергия

У владельца современного частного дома достаточно большой выбор вариантов организации отопления. Основными считаются воздушное, электрическое и водяное отопление.

Вариант #1 — обогрев с помощью воздушных потоков

Систему воздушного отопления необходимо предусмотреть еще на стадии составления проекта отопления двухэтажного дома, поскольку смонтировать ее в уже готовом строении крайне затруднительно. Воздушное отопление представляет собой систему воздуховодов, в которую нагнетается горячий воздух, поступающий из теплогенератора.

Горячий воздух поднимается вверх и вытесняет холодные слои к теплогенератору. Циркуляция воздуха при этом может быть гравитационной, т. е. основанной на протекании естественных физических процессов, или принудительной. В последнем случае предусмотрен монтаж специального вентилятора.

Воздушная схема отопления считается выгодной с экономической и экологической точки зрения, поскольку для ее реализации используется доступный возобновляемый ресурс — воздух. Однако для работы теплогенератора понадобится газ или жидкое топливо.

Обратите внимание! При организации воздушного отопления необходимо предусмотреть возможность забора воздуха снаружи

Вариант #2 — обогрев дома электричеством

Среди способов электрического отопления популярны такие устройства, как:

  • электроконвекторы;
  • система «теплый пол»;
  • потолочные инфракрасные обогреватели.

Нередко в схему системы отопления двухэтажного дома включают «теплый пол» в качестве дополнительного источника тепла, наряду с воздушным, электрическим или водяным отоплением.

Инфракрасные обогреватели все чаще используют для отопления двухэтажного дома. Они просты в монтаже, эффективны, безопасны и расходуют минимальное количество электроэнергии

Электрическое тепло обычно используется там, где затруднительно или нецелесообразно использовать другие методы. ИК-обогреватели и конвекторы достаточно разместить в подходящем месте и обеспечить электропитанием. Монтаж системы «теплого пола» также не особенно сложен: греющий кабель размещают в бетонной стяжке или непосредственно под напольным покрытием. Основные недостатки этой системы — зависимость от наличия электроэнергии и довольно высокая стоимость энергоносителя.

Вариант #3 — традиционное водяное отопление

Самый привычный вариант отопления представляет собой систему соединенных между собой трубами радиаторов, по которым циркулирует горячая вода. Для подогрева теплоносителя могут быть использованы котлы, работающие на твердом или жидком топливе, газовые котлы, а также альтернативные варианты получения тепловой энергии:

Чаще всего для частного дома выбирают газовый котел, как наиболее экономичный вариант. Там, где отсутствует централизованное газоснабжение, можно использовать сжиженный газ в баллонах. Нередки комбинированные системы, в которых наряду с газовым оборудование учтена возможность перейти на отопление твердым или жидким топливом.

Если владелец дома остановил выбор на газовом котле, составляется схема отопления двухэтажного дома, на которой должно быть указано размещение оборудования. Обычно в двухэтажном доме имеется либо подвал, либо чердак, либо то и другое. Разумно было бы установить котел в одном из этих мест.

Обратите внимание! Для передачи теплоносителя от котла, установленного в подвале, понадобится дополнить систему циркуляционным насосом

Подключение котла к радиаторам и ГВС

Этот процесс выполняют в такой последовательности:

  1. Проводят своими руками монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
  2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
  3. При необходимости монтируют группу безопасности.
  4. На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
  5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
  6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
  7. Подключают обратную трубу от системы отопления к котлу.
  8. Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
  9. В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
  10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Здесь не упоминалось о циркуляционном насосе. Настенные двухконтурные котлы всегда имеют его. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции. и потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС .

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
