Как работает котел отопления на твердом топливе длительного горения – виды, преимущества и недостатки

Каков реальный КПД твердотопливных котлов

Производители отопительного оборудования, в частности твердотопливных котлов, предлагают большой ассортимент продукции с различными характеристиками.

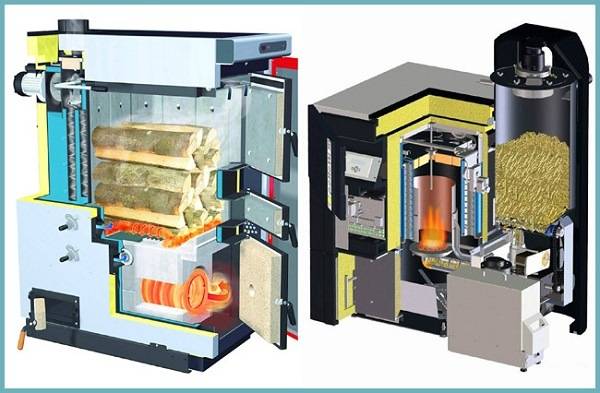

Исходя из конструкции котла на твердом топливе, все изделия можно разделить на такие группы:

  • традиционные отопительные агрегаты;
  • дровяные котлы с пиролизным типом горения (газогенераторные);
  • длительного горения;
  • пеллетные.

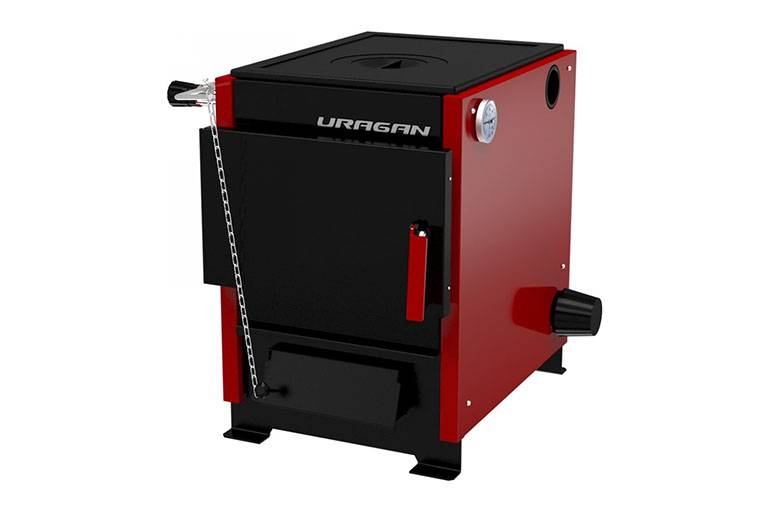

Традиционный котел на твердом топливе, самодельный в том числе, по внешнему виду напоминает печь или буржуйку с самыми необходимыми элементами – топочной камерой, дверцей, зольником и дымоходом. С помощью зольника можно регулировать тягу, открывая и закрывая заслонку. Такие конструкции считаются достаточно надежными, поскольку в них нет никаких технологичных элементов, например термодатчиков или градусников, автоматического блока управления или электроники. В данном случае основным элементом конструкции твердотопливного котла является теплообменник, передающий тепловую энергию теплоносителю. Теплообменник бывает трубчатым или изготавливается в виде емкости из сплошных стальных листов.

Есть, однако, и более сложные устройства, которые тоже можно отнести к традиционным. Они оснащены перегородками и дроссельными заслонками, чтобы тягу было удобнее регулировать, а горячий воздух проходил большее расстояние до момента выхода в дымовую трубу. Такие перегородки существенно увеличивают КПД котла, поскольку больше тепловой энергии передается теплоносителю, а не просто «вылетает в трубу». Нужно понимать, что КПД котла это очень важный показатель.

Для подобных котлов можно использовать практически любое топливо – дрова, уголь, пеллеты и даже мусор. Главное, чтобы оно было как можно суше. С точки зрения производительности котлы простых конструкций едва ли могут претендовать на 50 % КПД, а в большинстве случаев он составляет всего лишь 15-20 %. Проблема заключается в том, что топливо слишком быстро сгорает, не успевая передать всю тепловую энергию воде в теплообменнике. В результате, большее количество тепла просто выводится в дымоход или его избыток заставляет теплоноситель закипать. Например, дрова нужно добавлять в топку каждый час, а угля хватит на 2-4 часа, но все равно он сгорает с избытком энергии и большими теплопотерями.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

  • оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • основной нагревательный агрегат оснащается трехходовым клапаном;
  • для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
  • каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 С, так как за счет наличия остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

  1. Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
  2. Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Еще один способ защиты твердотопливного котла от перегрева описан в статье:

Читайте: Буферный бак — защита твердотопливного котла от перегрева .

Продолжение на следующей странице 2:

Принцип работы дровяных котлов длительного горения

Работа прибора начинается с тления топлива (дров, торфа, угля) в топке. Поскольку поступление кислорода минимально, время тления существенно увеличивается, благодаря чему топлива хватает примерно на 12 часов. Одной закладки достаточно на 80% дольше, чем в обычном котле, что позволяет экономно расходовать древесину. Кроме того, это дает возможность сократить время, которое необходимо для осуществления контроля над работой прибора. Подходит дровяной котел для дачи, частного дома, производственных помещений – обогрев будет качественный, и при этом на топливо не потребуется много денег.

Поскольку тление происходит длительное время, в бункере образуется газ, обладающий высокой теплотворной способностью. Он, поступив в камеру сгорания через огнеупорную форсунку, воспламеняется под воздействием кислорода. Во время работы котла сжигается множество тяжелых и опасных соединений, в том числе и сажа. Таким образом, в дымоход не попадают токсичные вещества и не загрязняют окружающую среду, а сгорают, отдавая при этом тепло. В дымоход поступает только негорючий, нетоксичный дым.

Виды и характеристика котлов длительного горения, подробное видео:

Недостатки котлов, работающих на твёрдом топливе

Несмотря на явные преимущества, каждый владелец частного дома может столкнуться с недостатками, которыми обладают все виды твердотопливных котлов длительного горения. В большинстве случаев они связаны с особенностями эксплуатации теплогенератора, среди которых выделяется:

  • Необходимость частой подгрузки топлива;
  • Выделение дыма в котлах с верхней загрузкой;
  • Необходимость постоянного поддержания температуры воды;
  • Длительность и трудоёмкость прогрева при холодных запусках;
  • Частота обслуживания.

Однако, большинство владельцев загородных домов, прежде чем выбрать бытовые теплогенераторы на твёрдом топливе, предпочитают ознакомиться с этими недостатками. Более того, преимущества зачастую перекрывают их. Однако пренебрежение минусами в будущем может привести к серьёзным последствиям.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

  1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.
  1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
  2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
  3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
  4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.
  1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
  2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах. Николай Авраменко, 51 год, г

Энергодар

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Предпосылки появления котельного оборудования данного вида

Традиционные твердотопливные котлы работают на топливе, которое загружается в камеру сгорания. Это может быть уголь, дрова, торфяные брикеты, пеллеты и другие виды органического топлива. От того насколько часто приходится загружать топливо в камеру сгорания зависит домашний комфорт и уют. В среднем для твердотопливного аппарата, выполненного по классической схеме, для нормального режима работы требуется 2-8 загрузок в сутки. Отлаженная система автоматики берет на себя все основные функции. То как работает само нагревательное устройство, как расходуется топливо, зависит уже от модели и от человека.

Работающий котел на твердом топливе этого вида в состоянии длительное время выдавать необходимое для обогрева тепло, значительно увеличивая продолжительность времени между загрузками. Уже одно название этого агрегата говорит о том, что оборудование способно работать бесперебойно длительное время. Принципиальное отличие данного вида отопительных приборов от традиционных моделей твердотопливных котлов заключается в способе горения.

Не всегда есть возможность подбрасывать в очередной раз дрова или уголь в топку. Подобная процедура вызывает дискомфорт, особенно ночью, когда температура за окном стремительно опускается. Загруженное топливо может прогореть во время отсутствия хозяев, что приведет неизбежно к остыванию теплоносителя в контуре.

Попытки оптимизировать способ загрузки дров или угля даже в самый лучший котел за счет автоматической подачи, решают проблему частично. Обустраивать рядом с топливным агрегатом прибор механической подачи угля, значит на ограниченной площади дополнительное место. Шум постоянно работающего ротора или шнека малоприятен. Требовалось найти принципиальное решение проблемы. На фото показан обычный котел, работающий на твердом топливе, оснащенный бункером для автоматической подачи угля.

Одним словом, у людей есть масса причин на то, что бы ставить у себя дома твердотопливные котлы длительного горения. Такая техника сводит к минимуму человеческий фактор, от которого во многом зависит эффективность отопительной системы. Отопительная техника, работающая по данному принципу, появилась чуть более 10-15 лет назад. Тогда только стали появляться первые образцы аппаратов. Многие пытались у себя дома самостоятельно соорудить твердотопливный . Главное понять принцип действия отопительного оборудования данного вида.

Котел на твердом топливе длительного горения – принцип действия

С появлением на рынке котельного оборудования нагревательных приборов длительного горения, ситуация с организацией и установкой системы домашнего отопления значительно упростилась. Теперь можно ставить для отопления мощные нагревательные установки, не требующие постоянной загрузки топливом. Котлы длительного горения, сделанные своими руками, не всегда способны полностью удовлетворить потребности обитателей дома.

Глядя на чертежи первых моделей, видно насколько сегодня конструкция агрегатов изменилась. Для примера приводится чертеж типичной нагревательной установки пиролизного типа.

*Промышленные изделия, в которых производители добавили ряд конструктивных изменений и новшеств, обладают большим технологическим ресурсом, экономичные и более практичные в эксплуатации. Несмотря на существенные технологические и конструктивные изменения, в основе оборудования этого вида остался неизменным принцип действия. Топливо, загруженное в камеру сгорания, особым способом горит не так, как в обычном котле. Сам принцип горения топливной массы в корне отличается. За счет создания определенных условий в топке происходят экзотермические реакции, другие физические процессы, оказывающие влияние на интенсивность горения и длительность выгорания загруженного топлива.

В современных агрегатах используется два способа горения:

  • Первый, за счет пиролиза;
  • Второй, за счет верхнего способа горения топливного материала.

Процесс пиролиза – связанный с генерацией тепловой энергии, выделяемой в процессе горения угля, дров и других топливных материалов. Основная работа котла заключается в горении древесного газа, генерируемого из тлеющего топлива.

Во втором случае речь идет о верхнем способе горения. Топливо выгорает не снизу вверху, как принято считать, а наоборот, сверху вниз. За счет этого процесса достигается полное выгорание топливного материала, заложенного в топку. Количество выделяемого в результате горения тепла на порядок больше, чем у аппаратов нижнего горения.

Как выбрать хороший твердотопливный котел

Для выбора устройства отопления стоит учитывать ряд следующих характеристик.

Мощность котла

Мощность котла – один из самых важных критериев выбора отопительного оборудования. Правильный расчет мощности – гарантия того что котел будет справляться с отоплением дома и при этом будет работать в оптимальном экономичном режиме.

>>Распродажа на Алиэкспресс! Успей и себе отхватить кусочек!

Для расчета мощности используются две основные характеристики:

  • площадь помещения;
  • удельная мощность на 10 кв.м. помещения.

Для полностью утепленного дома со стандартной высотой потолков для прогревания 10 кв. м. помещения требуется 1,2 кВт мощности. Дополнительно требуется добавить запас мощности для быстрого прогревания дома.

Приведенные выше значения очень условны, для правильного выбора мощности котла лучше обратится к специалистам.

Количество контуров

По количеству контуров котлы могут быть двух типов:

  • одноконтурные – выполняют только функцию отопления;
  • двухконтурные – применяются для отопления и горячего водоснабжения.

При установке одноконтурного котла горячее водоснабжение может обеспечиваться установкой бойлеров косвенного нагрева.

Какое топливо самое лучшее?

Котлы горения на твёрдом топливе могут топиться по-разному и существуют различные виды подобного оборудования. Для выбора оптимального варианта следует уточнить тип основного топлива для устройства – это может быть котёл на древесине или угле. Если изготовитель рекомендует применять дерево как основной вид «пищи», то его КПД будет максимальное. В случае использования вторичного топлива эффективность выдачи тепла может снизиться на 12 или более процентов.

Если вы используете брикеты, то они могут быть из торфа, соломы или отходов древесного типа (опилки пыль и так далее). Профессионалы рекомендуют применять только те брикеты, которые производятся методом прессования. Если данный вид топлива в камере горения распадается на опилки, то его лучше применять в комбинации с дровами или углём. Пеллеты могут быть созданы из соломы или смеси опилок и древесной пыли. Лучше всего использовать пеллеты без коры или песка – эти компоненты мешают процессу горения. Дрова лучше класть сухие, чтобы их расход был минимальным.

Следует обратить внимание на целесообразность применения топлива и приобретения котла. Если жилое помещение или предприятие находится в окружении лесов, то лучше использовать дрова

В случае расположения дома в степной местности, можно приобрести котёл на торфобрикетах. Профессионалы рекомендуют подбирать наиболее эффективное топливо для получения наилучшей отдачи при низких финансовых затратах.

Принцип работы

При сгорании топлива выделяется тепло, нагревающее воздух в конвекционных трубах. Тот устремляется вверх, попадает в короб и далее распределяется по помещениям. Одновременно конвективный поток втягивает в трубу через нижнее отверстие холодный воздух. Он нагревается, под действием архимедовой силы начинает движение вверх, и цикл повторяется.

По способу сжигания топлива воздухогрейные котлы делятся на следующие виды:

  1. Прямого горения.

  2. Пиролизные.

  3. С принудительной подачей воздуха.

  4. Верхнего горения.

  5. Пеллетные.

  6. Рассчитанные на режим тления.

Первый вариант – это классическая «буржуйка» с небольшими усовершенствованиями.


Принцип работы котла на твердом топливе.

Ее преимуществами являются:

  • простая конструкция;

  • возможность энергонезависимого исполнения.

Прибор считается малопрактичным из-за существенных недостатков:

  • низкого КПД;

  • необходимости часто подкладывать дрова.

Топка пиролизного котла состоит из 2 частей. В одной дрова или уголь в условиях нагрева и недостатка воздуха разлагаются на горючие газы, в другой эта смесь сжигается.

Преимущества:

  • длительная работа на 1 закладке топлива;

  • высокий КПД;

  • минимальное количество золы;

  • чистый выхлоп.

Недостатки:

  • невозможность энергонезависимого исполнения (требуется строго выверенная подача воздуха, управляемая электронным контроллером);

  • использование только сухого топлива.

Необходимо отметить и высокую стоимость таких приборов.

Котлы с принудительной подачей воздуха конструктивно схожи с отопителями прямого горения. Разница заключается в том, что кислород нагнетается в топку вентилятором, поэтому в нужный момент доступ ему может быть перекрыт. Таким образом, котел работает в режиме «старт-стоп»: благодаря этой схеме дрова требуется подкладывать реже.


Воздухогрейные твердотопливные агрегаты эффективны в эксплуатации.

Преимущества:

  • простая конструкция;

  • низкая инерционность.

Недостаток – зависимость от электричества.

У котлов верхнего горения топка ориентирована вертикально. Спереди дверца отсутствует. Топливо загружают сверху, с этой же стороны его поджигают. Воздух подается по телескопическому трубопроводу в зону горения.

Преимущества схемы:

  • длительная работа на 1 закладке топлива;

  • возможность энергонезависимого исполнения (для дровяного варианта).

Недостатки:

  1. Зола прилипает к стенкам.

  2. Новая порция загружается только после полного сгорания предыдущей.

Необходимо отметить и большие размеры.

Данный теплогенератор, а также пиролизный и с принудительной подачей воздуха, благодаря способности долго работать на 1 закладке топлива, называют «котлами длительного горения». Периодичность загрузки у некоторых составляет 3 суток.


Котел на пеллетах представляет собой разновидность твердотопливного отопительного оборудования.

Пеллетные котлы используют в качестве топлива однородные по размеру гранулы, изготовленные путем прессования опилок, жмыха и прочих органических отходов. Материал подается в топку шнековым питателем из бункера.

Преимущества:

  • относительно редкое обслуживание;

  • регулировка мощности в широких пределах (зависит от скорости подачи пеллет);

  • низкая инерционность.

Недостатки:

  • энергозависимость;

  • отсутствие возможности изготавливать топливо в домашних условиях.

К котлам, рассчитанным на режим тления, относятся приборы марки «Профессор Бутаков», «Булерьян» и т. п.

Отопители сочетают в себе 3 достоинства:

  • способность долго работать на 1 закладке топлива;

  • энергонезависимость;

  • простую конструкцию.


Отопительная конструкция может работать в режиме тления.

Это вариант для полевых условий, когда отсутствует электроснабжение и ввиду занятости нет возможности часто подкладывать дрова. При помощи заслонки ограничивается поступление воздуха к топливу, и оно вместо горения тлеет, медленно отдавая тепло.

В некоторых моделях, например, марки «Булерьян», дымоход начинается т. н. «экономайзером». Его задача состоит в блокировании тяги при воспламенении топлива (образуется газовая пробка). Этим обеспечивается стабильность режима тления.

Сферы применения: дачный домик, гараж, временные бытовки и производственные помещения в местности с неразвитой инфраструктурой.

Обогревать таким теплогенератором благоустроенное жилище нецелесообразно из-за существенных недостатков:

  • низкого КПД;

  • большого количества дыма;

  • обильного образования конденсата, представляющего собой едкий кислотный коктейль.

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

Отличие от полуавтоматических котлов

Источник фото: kijiji.ca

В отличие от полуавтоматических моделей, где контролируется только частота вращения лопастей вентилятора, автоматические агрегаты способны управлять и интенсивностью загрузки топлива. Исходное сырье подается с помощью шнекового механизма из специального склада. По внешнему виду установка похожа на мясорубку, однако роль мяса выполняет топливный состав. В его качестве используется:

  1. Уголь (каменный или бурый).
  2. Пеллеты.

Автоматические угольные котлы длительного горения могут работать в течение 3-4 дней без повторной загрузки топлива. А если хозяева вынуждены покинуть помещение, достаточно активировать режим защиты от размораживания, в котором система будет поддерживать оптимальный температурный режим. Полуавтоматический котел требует непосредственного участия человека.

Правила организации твердотопливного отопления

Основным отличием, которым обладает система отопления с твердотопливным котлом закрытого типа, является тип используемого топлива. В качестве энергоносителя применяют уголь, дрова, торф или топливные брикеты. Все они характеризуются большой энергоемкостью и как следствие – интенсивным выделением тепла.

Для того чтобы сделать отопление твердотопливным котлом своими руками понадобится ознакомиться с правилам его организации. Они напрямую зависят от выбранной схемы, системы разводки труб и применяемого теплоносителя.

Характерной особенностью является правильный монтаж отопления с твердотопливным котлом. Источник тепловой энергии и топливо должны находиться в разных помещениях, и кроме правил установки соблюдаются меры безопасности эксплуатации отопления.

К основным правилам проектирования и практической реализации схемы систем отопления на твердотопливных котлах и печах являются следующие:

  • Использование негорючих материалов. При установке печи или котла пол, стены и потолок в области дымохода должны быть огнеупорными. Т.е. при возможном воздействии высоких температур эти материалы не должны самовозгораться или тлеть;
  • Стабилизация работы. Главной опасностью при функционировании твердотопливного котла для водяного отопления является перегрев воды в теплообменнике. Для предотвращения этого в котле или печи предусматривают возможность регулирования подачи воздуха, необходимого для поддержания процесса горения дров. Это может быть система задвижек, подключенных к механическому температурному регулятору;
  • Приточно-вытяжная вентиляция. Классическая схема монтажа отопления от твёрдотопливного котла предусматривает воздухообмен в помещении, где уставлено оборудования. При его работе в комнату будут неизбежно попадать продукты сгорания. Приточно-вытяжная вентиляция удалит их, тем самым предотвратив опасную для человека концентрацию СО2.

Устанавливать заводские или самодельные твердотопливные котлы отопления следует в отдельных котельных. Исключения составляют модели с небольшой мощностью, которые оборудованы варочной поверхностью. Но и в этом случае на кухне нужно обеспечить все меры безопасности.

Основные правила по обустройству котельных, в которых будут установлены двухконтурные твердотопливные котлы отопления, описаны в СНиП II-35-76. Перед монтажом оборудования нужно ознакомиться с этим документом.
