Особенности однотрубной системы
Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.
Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.
Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются
В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её
Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.
Составные части однотрубной системы
Составные части однотрубной системы
Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.
Горизонтальная однотрубная система отопления
Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.
Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.
Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.
В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.
Вертикальная однотрубная система отопления двухэтажного дома
Вертикальную однотрубную систему отопления разумно использовать именно в двухэтажных домах. Она отличается от горизонтальной тем, что в её состав входит еще и циркуляционный насос, который в несколько раз повышает эффективность работы.
Однотрубная система отопления схема в данном случае так же достаточно проста. Байпас в подобной конструкции можно не использовать. Он необходим лишь для того, чтобы можно было без особых проблем производить ремонтные работы. Из котла жидкость поднимается на второй этаж по стояку. Здесь она попадает в радиаторы, где и происходит её охлаждение.
Способы циркуляции отопления
Система отопления может иметь несколько видов циркуляции теплоносителя. К ним относятся:
- Принудительный способ циркуляции;
- И естественный.
При естественном типе циркуляцией теплоноситель посредством конвекции самопроизвольно распределяется по всем элементам системы отопления. Для обеспечения наилучшей циркуляции естественным способом в системе отопления применяются трубы большого диаметра. Естественный способ циркуляции теплоносителя, в силу своей меньшей эффективности, имеет некоторые ограничения по площади отапливаемого помещения. Обычно данный способ применяется в небольших частных домах.
Принудительный способ циркуляции давно и очень хорошо зарекомендовал себя. На сегодняшний день на рынке можно встретить огромное количество циркуляционных насосов, которые очень компактны и очень эффективны. У этих насосов достаточно большой эксплуатационный ресурс
При монтаже лучевой системы важно правильно отрегулировать скорость циркуляции теплоносителя. Насос можно устанавливать, как на подаче, так и на обратке
С помощью циркуляционного насоса можно обеспечивать подачу теплоносителя на довольно приличную высоту. При подборе насоса данный параметр тоже необходимо учитывать.
На сегодняшний день принудительная циркуляция, в силу своих неоспоримых преимуществ, несомненно является самым востребованным способом передачи теплоносителя. В число преимуществ входит также очень доступная стоимость циркуляционных насосов.
Автоматическая коллекторно-лучевая система
Подачу теплоносителя в радиаторы, включенные по лучевой разводке, можно сделать автоматически регулируемой. В этом случае на термоклапаны обратного коллектора (позиция 2 на рис. «Комплектный коллекторный блок») вместо пластиковой крышки ручного управления (позиция 4 по рис. «Комплектный коллекторный блок») устанавливается малогабаритный электромеханический сервопривод, соединяемый кабелем с аналоговым термостатом или контроллером. Радиаторы подключаются к отопительным трубам вообще без арматуры (можно установить шаровые краны).
Габариты сервопривода термоклапана.
Подобная схема имеет повышенные капитальные затраты, одновременно обеспечивая повышенный уровень комфорта. желаемая пользователем температура воздуха может задаваться с панели управления комнатного термостата, сигналы которого отрабатываются сервоприводами на термоклапанах коллектора-«обратки». Управлять системой может т.наз хронотермостат, предоставляющий пользователю возможность задания программы регулирования температуры на неделю с дифференцированием по дням недели и времени суток.
Лучевая система и теплый пол
Пароводяной теплый пол прекрасно встраивается в лучевую систему подключения. Такая конструкция отопительной системы приобретает особую значимость на первом этаже любого здания, будь в нем два этажа или 20. Путем устройства “теплого пола” можно повысить эффективность отопления на 20-25%, поэтому если вас постигла такая идея, то не стоит отказываться от нее.Тем более, что процесс монтажа не так уж сложен, как может показаться на первый взгляд.
Ну а мы подготовили для вас несколько дельных советов, которые пригодятся при устройстве теплого пола, встраиваемого в лучевое отопление:
- На трубе, соединяющей гребенку для радиаторов с гребенкой теплого пола устанавливается термосмеситель, с гайками-американками. Это приспособление будет выполнять балансировку тепловой энергии между радиаторами и теплым полом. Термосмеситель – устройство расходное, требующее систематической очистки, ремонта или замены. И чтобы снять ее, будет достаточно открутить американки.
- Перед тем как выложить на стяжку теплый пол, бетонное покрытие утепляют изолирующим слоем фольгированного полиэтилена. Поверх утеплителя укладывается армирующая сетка. Она прослужит основанием при заливке стяжки, и к ней же проволокой крепятся трубки водяного теплого пола.
- Для монтажа системы используется металлопластиковая или пластиковая труба из сшитого полиэтилена диаметром около 15 мм. Этим трубам отдается предпочтение, потому что они, во-первых, хорошо держат температуру, и во-вторых, пластичны и легко сгибаются.
- Некоторые мастера не рекомендуют использовать в теплом полу нержавейку и полипропиленовые трубы. Последние не устойчивы к воздействию высоких температур, отличаются повышенной хрупкостью. У них высокий коэффициент расширения и, при этом, они не настолько гибкие, как сшитый полиэтилен или металлопластик, которые продаются свернутыми в тубы. Кроме того, эксплуатация полипропилена допускается при температурах, не превышающих 90оС.
Особенности монтажа системы для деревянных домов
В деревянном доме и черновой пол, и финишный изготавливают из дерева. И это несет свои конструктивные особенности при монтаже системы отопления. Трубы при разводке ложатся на балки и лаги поперек, и чтобы в процессе настила досок основного пола они не мешали, не выпирали и не зажимались, в лагах следует высверлить либо отфрезеровать отверстия для труб. Эти отверстия должны быть на 3-5 мм больше диаметра самой трубы, учитывая, что тело ее при нагревании расширяется.
Трубы следует крепить к доскам посредством хомутов. Но прежде чем их прокладывать, необходимо выстелить паро- и гидроизоляционный материал, а поверх него уложить теплоизоляцию.
Чтобы в процессе ремонта отопительной системы не пришлось вскрывать пол, фитинги и соединительная арматура не должны оказаться под ним. Монтаж следует проводить таким образом, что все крепежные элементы, вентили и прочая арматура находились над напольным покрытием.

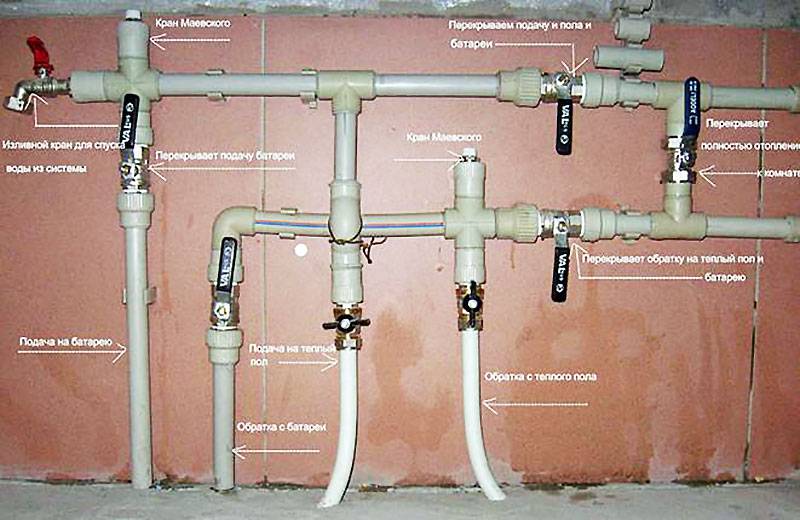

На фото: Лучевая система и теплый пол
Когда имеет смысл обустраивать лучевую систему
Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.
Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:
- места установки отопительных приборов;
- спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;
- просчитать места монтажа предохранительной и запорной арматуры и их количество.
Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур
В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.
Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.
Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.
Недостатки и достоинства коллекторной схемы
Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:
Каждый радиатор – это автономный и отдельно управляемый элемент
То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.
Раздельное подключение приборов отопления
Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.
Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.
Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка
В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов
Недостатки коллекторной организации трубной разводки следует отметить следующие:
- Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
- Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
- При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
- Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
- При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
- Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.
Плюсы и минусы лучевой системы отопления
Коллекторный узел отопления в шкафу После выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки – лучевую систему отопления.
Сравнение с другими схемами разводки отопления
Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей – современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.
Однотрубная система
В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Двухтрубная система
В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.
Лучевая система
Коллекторный узел в лучевой системе отопления В лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы – для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.
Коллектор
Плюсы лучевой системы отопления
- Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
- Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки – тем самым получая комфортную температуру отдельно в каждом помещении.
- Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого “запитано” отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.
Минусы лучевой системы отопления
Коллекторный шкаф У лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.
Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
