Классы отопительных радиаторов
Классификацию отопительных радиаторов можно обозначить следующим перечнем:
- секционные;
- трубчатые;
- панельные;
- пластинчатые.
Секционные
Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.
Плюсы
Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.
Минусы
Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.
Трубчатые
Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.
Плюсы
Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.
Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.
Минусы
К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).
Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.
Панельные
Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.
Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.
Плюсы
Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.
Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.
Минусы
Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

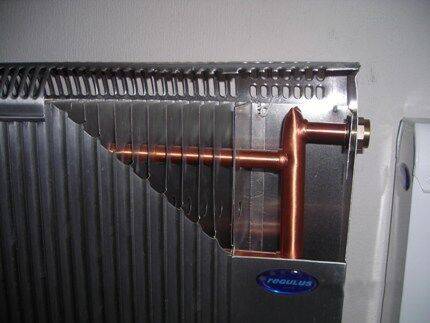

Пластинчатые
Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.
Плюсы
Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.
Минусы
Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.
Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.
Принципы классификации радиаторов для квартир
В качестве теплоносителя в централизованных системах отопления обычно используется нагретая до 95 °С вода. Причем используется она не очищенная дистиллированная, а техническая с растворенными солями и добавками.
В результате материал, из которого выполнена батарея в квартире, должен длительное время спокойно переносить воздействие и перепадов температуры, и влаги, и содержащихся в теплоносителе примесей.
Чтобы прослужить долгие годы, батарея для обогрева квартиры должна:
- выдерживать рабочее давление до 9 атм (в идеале до 12–15 атм);
- выполняться из металлов, устойчивых к химической и электрохимической коррозии;
- иметь высокую теплоотдачу.
Давление в квартирных радиаторах колеблется в районе 4–7 атм. Многое здесь зависит от этажности многоквартирного дома, температуры за окном и условий работы теплосети. Но при опрессовке и гидроударах давление может кратковременно подниматься до 15 атм и выше.
Все радиаторы отопления делаются из металлов (алюминия или железа) – только они способны выдержать рабочие нагрузки, образующиеся в отопительных системах
Также рассматриваемый отопительный прибор должен быть простым в монтаже, иметь презентабельный вид и невысокую стоимость. Но, главное, он должен обладать отличными характеристиками по теплоотдаче.
Основная задача радиатора – отдавать комнате тепло, пришедшее по трубам с водой. Чем эффективней он это делает, тем лучше хозяину квартиры.
Существует два основных критерия классификации отопительных батарей:
- Материал изготовления.
- Конструктивное исполнение.
Все остальные параметры являются уже техническими характеристиками конкретной модели радиатора.
Видео: какие лучше ставить батареи в квартире
Благодаря ролику вы сможете понять, какие радиаторы лучше алюминиевые или биметаллические, узнаете об их особенностях приборов, принципах работы и монтаже. Если до сих пор есть сомнения, какие лучше ставить батареи в квартире, то практические советы, представленные в видео, расставят все акценты. Посмотрев ролик, вы сможете самостоятельно сделать правильный выбор.
До того как начал строить собственный дом, понятия не имел, какие бывают радиаторы отопления. В итоге купили чугунные. Отличная теплоотдача, дома жара. Не вижу смысла платить огромные деньги за биметаллические, если эти прекрасно справляются.
Я никогда не экономлю на качестве, поэтому устанавливал биметаллические радиаторы. Зато зимой всегда тепло, дети спокойно ходят в футболках и никто не мерзнет. Ни разу не пожалел, что купил такие батареи. Лично убедился, какие радиаторы считаются лучшими для отопления квартиры.
Хотя и существует большой выбор радиаторов отопления для квартиры, купили стальные панельные батареи. Смотрятся красиво и греют хорошо уже 3 года. Главное – выбирать по метражу комнат, тогда в помещении будет отличная температура. До этого тоже были стальные, но маленькие. Тепла не хватало.
Как правильно выбрать биметаллические радиаторы отопления с учётом подключения и особенностей будущей эксплуатации
Некоторые нюансы отмечены выше. Но следует суммировать полученные знания, чтобы правильно сформулировать критерии выбора перед изучением ассортимента торговых предприятий.
Оснащение городской квартиры индивидуальной системой отопления поможет создать комфортные условия и уменьшить текущие расходы
Современные экономичные котлы выполняют свои функции с минимальным потреблением энергетических и топливных ресурсов. Такое оборудование можно дополнить биметаллическими радиаторами отопления. Механический фильтр и дополнительная защита от накипи помогут продлить срок службы. В этом варианте можно использовать относительно недорогие секционные модели, так как владелец может контролировать давление и другие параметры теплоносителя.
Для оснащения стандартной квартиры с подключением к централизованным сетям подбирают надёжные биметаллические радиаторы отопления, сделанные известными производителями. В данном случае надо особенно тщательно изучить подходящие модели. Пригодится обзор отзывов, которые публикуют нынешние владельцы с учётом личного опыта пользования.
Нейтральный внешний вид не вызывает никаких существенных затруднений при проверке соответствия дизайну. Чтобы спрятать трубы, применяют модели с нижней подводкой. Не забывайте о дополнительных затратах на монтаж трубопровода внутри бетонной стяжки и других строительных конструкциях. При боковом подключении биметаллического радиатора отопления более эффективным является диагональное размещение входа и выхода теплоносителя.
Виды биметаллических радиаторов
С боковым подключением
Особенности типовых вариантов подключения к центральному отоплению
На верхнем рисунке применена классическая схема, с байпасом. Эта перемычка обеспечивает перемещение теплоносителя на соседние этажи при отключении прибора автоматическим или ручным регулятором.
В нижней части приведён пример с выводом, установленным по диагонали. Увеличивается количество труб, что ухудшает общий внешний вид собранной конструкции. Однако с помощью тепловизора наглядно демонстрируется равномерное распределения тепла, которое используется более эффективно.
С нижним подключением
Такой вариант подразумевает отсутствие видимых функциональных частей
Но в данном случае необходимо установить трубы внутри конструкции пола. Соответствующие работы можно сделать на стадии строительства, при капитальном ремонте. Необходимо применять качественные комплектующие, тщательно герметизировать соединения. Следует помнить о том, что ликвидация аварийных ситуаций будет сопровождаться значительными расходами.
Распределение тепла в биметаллическом радиаторе отопления с нижним подключением
Цельные, секционные и другие модификации
В некоторых конструкциях из стали сделаны только отдельные части каналов. Это снижает их прочность, устойчивость к нагрузкам. Аналогичное ухудшение потребительских параметров происходит при сборке изделия из нескольких секций. Стыки уменьшают общую надёжность. Но зато появляется возможность создания отопительного прибора с оптимальными для помещения характеристиками.
Цельная сварная конструкция рассчитана на более длительную эксплуатацию в сложных условиях. Такие изделия применяют в городских квартирах, где затруднён (невозможен) контроль давления в общей магистрали.
Вакуумные
В последнее время начал набирать популярность вакуумный тип батарей. Если сравнивать их с другими типами, они имеют целый ряд преимуществ. Например, им требуется меньшее количество теплоносителя, который будет соприкасаться через стенку со спецраствором на основе лития и бора, имеющего температуру кипения в +35 градусов. Также такие радиаторы имеют отличные характеристики безопасности.
Если же называть другие преимущества, то следует отметить:
- снижение уровня теплоносителя для функционирования механизма на 80 процентов;
- уменьшение использования теплоносителя от централизованного механизма теплового снабжения втрое;
- если используются индукционные котлы, то можно сэкономить до 40 процентов электрической энергии;
- осуществить монтаж таких батарей довольно просто даже самостоятельно;
- в радиаторах совершенно нет коррозии, а также воздушных пробок;
- нет необходимости использовать мощный циркуляционный насосный агрегат по причине низкого местного сопротивления;
- высокие показатели тепловой отдачи.
