Как установить мембранный расширительный бак системы отопления

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

  1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
  2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

  1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
    Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
  2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
    Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
    Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

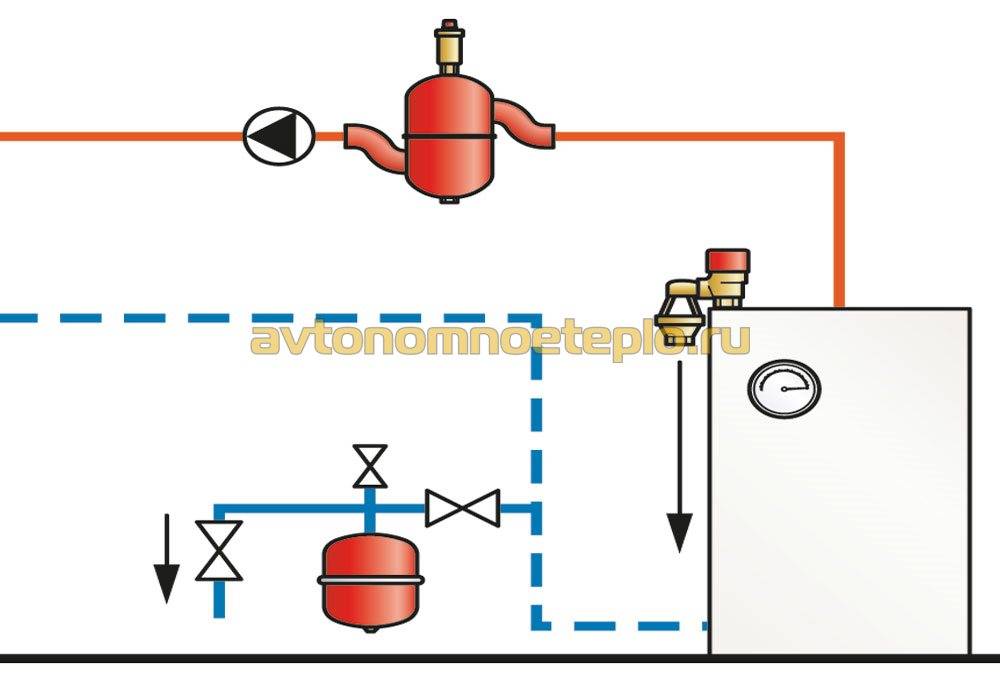

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

  • Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
    Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
  • Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
  • Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
    В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
  • Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
  • Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
  • Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
  • Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

  1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

    Мембрана для гидроаккумулятора

  2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Как правильно рассчитать объём бачка для систем отопления?

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

  1. Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
  2. Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
  3. Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%. N — показатель эффективности расширения бака

Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением. В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Правильный монтаж и установка циркуляционного насоса системы отопления

Насос выбирается и устанавливается в зависимости от того, к какому типу циркуляции относится теплосистема. Обычно в загородных домах в систему отопления производится установка насоса с «мокрым» ротором, оснащенного латунным или бронзовым корпусом.

Для монтажа насоса отопления понадобятся:

  • насосное оборудование (рекомендуется выбирать такое оборудование, которое идет в комплекте с разъемными соединениями);
  • обратный клапан;
  • фильтр грубой очистки;
  • набор гаечных ключей;
  • запорная арматура;
  • байпас, диаметр которого соответствует диаметру стояка.

Для правильной установки насоса отопления необходимо тщательно выбирать место врезки.

Циркуляционный насос устанавливается на выбранном участке трубопровода и обвязывается. В обвязке при монтаже насоса в систему отопления обычно участвуют два запорных крана (с обеих сторон насоса), фильтр грубой очистки и обратный клапан.

В отопительной системе с комбинированной циркуляцией установка циркуляционного насоса для отопления производится аналогично, только к обвязке добавляется байпас и запорный кран, установленный параллельно насосу. Благодаря байпасу система может быть переключена на режим естественной циркуляции.

Для того чтобы насос работал без перебоев, его необходимо правильно установить

Прежде всего, следует обратить внимание на вал: он должен быть расположен горизонтально. При вертикальной установке вала насос потеряет 30 % производительности

Если насос врезается в систему отопления с естественной циркуляцией, то необходимо установить обводную трубу (байпас). Для этого труба разрезается, нарезается резьба, устанавливается шаровой кран и система соединяется посредством муфты и контргайки. Перед насосом ставится фильтр, а с обеих сторон — шаровые краны, чтобы можно было в любой момент отсоединить насос от системы.

Еще один нюанс монтажа циркуляционного насоса для отопления — устройство следует ставить перед котлом, а не после него. В этом случае теплоноситель будет выталкиваться в котел, что продлит срок службы насоса. Кроме того, в верхней части котла часто собирается воздух, и если вмонтировать насос на подаче, он будет вытягивать теплоноситель. За счет этого может образоваться вакуум, и котел закипит.

После установки насоса, систему отопления можно заполнять водой. На крышке корпуса насоса открывается центральный винт для удаления воздуха. Если из отверстий проступит вода — весь воздух успешно удален. В случае если система не наполнена водой и в ней есть воздух, включать насос не следует.

2 Конструкция изделия

В помещениях отопительные сети могут иметь открытые и закрытые схемы. Первый тип применяется в централизованных сетях, благодаря чему можно напрямую забирать воду для потребностей в горячей воде. Приборы ставят в верхней части контура. Расширительные бачки не только позволят контролировать процесс перепадов давления, но и будут выполнять функцию отделения воздуха из системы. Если же она относится к закрытому типу, то используется конструкция с мембраной внутри.

Если мембрана относится к первому типу, то теплоноситель располагается внутри резинового баллона, а снаружи находится азот или воздух. Такую деталь при необходимости можно заменить, что позволит сэкономить на ремонте и не менять весь прибор.

Она имеет небольшую емкость и компенсирует незначительные перепады давления. Если она выходит из строя, заменить ее невозможно, поэтому менять придется бачок полностью. Но по сравнению с баллонной мембраной она стоит дешевле.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода. Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

  • защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
  • предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
  • защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.


Функционирование прибора Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

  • Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
  • Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

  • Не требует запорной арматуры;
  • Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

  • Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
  • Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
  • Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

  • Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
  • Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

  • Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
  • Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
  • После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
  • В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Описание формулы расчёта

Главной характеристикой расширительного бака, по которой осуществляется его выбор — объём. Он имеет зависимость с определёнными показателями:

  • для большого количества (объёма) теплоносителя понадобится прибор большего размера;
  • коэффициент вместимости устройства больше в том случае, когда выше температура циркулирующей жидкости;
  • при повышенном уровне давления теплоносителя потребуется бак меньших габаритов.

Важно! Расчёт основных показателей требуется вести крайне аккуратно, чтобы не допустить даже малейших ошибок, которые впоследствии могут негативно сказаться на итоговом результате

Объём

Расчёт этого показателя производится по трём формулам:

Способ 1

Vб=(Vc*K)/D, где:

  • Vб — объём расширительной емкости.
  • Vc — количество циркулирующей в отопительной системе жидкости.
  • К — коэффициент температурного расширения теплоносителя.
  • D — показатель эффективности расширения самого бака за счёт температурных перепадов.

Способ 2

Существует ещё одна формула, по которой допускается просчитывать объём прибора:

Vб=С*ßt/(1-Pαmin/ Pαmax), где:

  • С — показатель полного объёма теплоносителя, циркулирующего в системе отопления.
  • Pαmin — изначальное давление в расширительном баке.
  • Pαmax — максимально возможное давление прибора.

Способ 3

Расчёт допускается проводить и по следующему методу:

Oв*Вк*(Дк+1)/Дк-Дб, где:

Ов — объём воды

При этом важно учитывать, что при нагревании происходит его увеличение на 5%.

Вк — количество воды в контуре. Если в качестве теплоносителя используется антифриз, то Ов будет больше Вк

Дк — максимально возможный уровень давления котла.
Дб — показатель давления внутри расширительного резервуара самого бака (эта величина прописывается среди прочих технических характеристик прибора).

Ов и Вк определяются ещё на этапе проектирования.

Полученный в итоге результат некритично округлять в бо́льшую сторону.

На многих сайтах интернета предлагается такая услуга, как «Онлайн-калькулятор». С его помощью можно рассчитать все необходимые значения, подставив в нужные строки исходные данные.

Коэффициент температурного расширения

Этот показатель является табличным. Так, если в качестве теплоносителя используется вода, то он равен 4%, а для 10 и 20%-го раствора этиленгликоля — 4,4% и 4,8% соответственно.

Эффективность для мебранного расширительного бака

Этот показатель рассчитывается по следующей формуле:

D=(Pmax-Pнач)/(Pmax+1), где:

Pmax — максимальное значение давления отопительной системы.

Как правило, оно совпадает с предельным давлением предохранительного клапана (2,5–3 атмосферы).

Pнач — давление в расширительном резервуаре, установленное фирмой-производителем. Определяется исходя из расчёта 0,5 атмосфер на каждые 5 метров высоты отопительного контура.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

  1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
  2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
  3. Предусматривается аварийный перелив.
  4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
  5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Как работает и для чего нужен

Как мы уже говорили, компенсационная ёмкость нужна для эффективной бесперебойной работы отопительной системы. Это приспособление собирает в себе расширившуюся в результате нагревания жидкость, предотвращает аварии и протечки. Во время охлаждения теплоноситель равномерно распределяется по трубам.

При отсутствии расширительного бака рабочее давление поднимется до критической точки в 3 атмосферы, в результате чего произойдёт срабатывание аварийного клапана и сброс лишней жидкости. Кроме отопительной системы расширительный бак используется в горячем водоснабжении.

Устройство расширительного бака

После использования горячей воды из бойлера, этот прибор наполнится холодной жидкостью. Во время нагревания ей некуда будет деваться и случится авария. Компенсационная ёмкость и служит для предотвращения подобных аварий. Вместо резервуара в системе горячего водоснабжения можно использовать аварийный клапан, но частые его включения приводят к появлению течи и повреждению прибора.

Основными функциями расширительного бака считаются:

  • Сбор лишнего теплоносителя;
  • Заполнение труб водой при нехватке жидкости;
  • Сбор накопившегося воздуха или водяного пара, который выделяется в результате работы отопительной системы;
  • Балансирование рабочего давления за счёт увеличения или уменьшения объёма жидкости.

Схема работы расширительного бака

На данный момент на строительном рынке можно найти множество разных моделей компенсационных ёмкостей. Все эти приборы можно условно поделить на два вида: открытые и закрытые. Несмотря на внешнее сходство, монтаж этих приборов проводится по различным технологиям.

Обратите внимание! Расширительные баки открытого типа используются всё реже и реже, они неэффективны, нуждаются в постоянной доливке теплоносителя. Закрытые компенсационные ёмкости отличаются от аналогов компактными габаритными размерами

Такие приборы работают без участия человека.

Критерии выбора

Для долгосрочной эксплуатации специалисты рекомендуют приобретать модели с грушей. Мембранные гидроаккумуляторы более подвержены коррозии, так как мембрана не способна изолировать стенки корпуса от воздействия воды. Однако для моделей с грушей ремонт более сложен, чем для мембранных аналогов. Выбирая накопитель, также нужно учитывать и будущий расход воды.

Если пользователей будет больше, то и гидроаккумулятор требуется соответствующий. Перед установкой необходимо учесть следующее:

  • количество пользователей;
  • количество водоразборных точек;
  • количество бытовых сантехнических приборов;
  • наличие нагревательных элементов.

Обе процедуры обладают примерно одинаковой сложностью и сопоставимыми затратами на оборудование.

Нужен ли запас емкости

Многие люди полагают, что одна из задач аккумулятора – это создание резерва воды. Однако это не так и функции устройства, абсолютно другие. Конечно, небольшой запас по емкости нужен – бывают случаи, когда потребление воды может увеличиться. К тому же, немного увеличенный объем положительно скажется на работе всего оборудования.

Однако, учитывая цену, переплачивать лишние деньги за дополнительную емкость не нужно. Для этих целей предназначены специальные пластиковые резервуары, которые встраиваются в систему водопровода.

Тем более, если в будущем планируется увеличение точек потребления – можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе установлено два устройства на 40 и 80 литров, то общая рабочая мощность получится 120 л.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

Например:

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т. е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Как установить расширительный бак мембранного типа

Мембранный бак нужен для защиты инженерной системы от гидроударов и полного обеспечения ее качественной работы. После приобретения оборудования нужно тщательно продумать, как установить мембранный бак, чтобы он работал без сбоев. Гидроаккумулятор в водоснабжении выполняет несколько функций: накапливает запас воды, поддерживает в системе необходимое давление, служит резервом для уменьшения частоты включения и выключения насоса.

Без установки мембранного бака срок службы насоса значительно сокращается. В системе, обеспеченной гидроаккумулятором, воду можно набрать даже при отключении электричества. Во время первого запуска насоса происходит заполнение водяной камеры бака водой. Чем больше объем воды в баке, тем меньше объем воздуха и выше давление.

Достигнув заданного показателя давления, которое нужно для отключения насоса, происходит его автоматическое отключение. Как только давление в системе упадет до допустимого уровня, сразу включится подача воды. Для проверки давления на гидроаккумуляторе установлен манометр. Он же необходим для настройки необходимого диапазона эксплуатации оборудования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
