Мембранный расширительный бак

Баки для системы отопления закрытого типа

В контуре закрытого типа устанавливаются мембранные компенсаторы красного цвета.

Принцип работы закрытого бачка заключается в том, что при попадании в него избыточного объёма жидкости деформируется резиновая мембрана, которая, в свою очередь, выталкивает клапан для стравливания воздуха.

При остывании мембрана прогибается в обратную сторону, и происходит подсос воздуха. При этом воздух и жидкость в бачке не соприкасаются. Если возникает критический перегрев теплоносителя, срабатывает аварийный клапан, выпускающий лишнюю жидкость. Бачки могут иметь съёмную заменяемую мембрану или выпускаться в неразборном варианте. Подобные компенсаторы могут монтироваться на потолок, стену или просто устанавливаться на пол.

Для напольного варианта в комплекте к ним идут ножки.

Расчёт объёма бачка для закрытой системы

Для закрытых бачков есть своя формула расчёта:

Vб=Vт . Kн ⁄ KЭф;

где Vб – объём бака, Vт – объём теплоносителя, Kн – коэффициент нагрева, KЭф – коэффициент эффективности бака.

С объёмом теплоносителя все более–менее понятно, как и с коэффициентом расширения при нагреве (2,4%). Посчитать, сколько литров вы залили в систему не сложно по водомеру.

А вот что такое коэффициент эффективности бака? Грубо говоря, это показатель эффективности работы мембраны. Не вдаваясь в сложные расчёты можно сказать, что средний показатель этой эффективности для систем отопления в индивидуальных домах равен 1,33.

Вернёмся к нашему контуру, в который залито 300 л воды. Объём бака закрытого типа составит Vб= 300 . 2,4 : 1,33 = 5,4 литра. Специалисты советуют и в этом случае предусмотреть небольшой запас для надёжности. Так что семилитрового бака вам будет вполне достаточно.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

  • объем отопительного котла;
  • дополнительных приборов;
  • всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Как определить разрыв мембраны?

Другая часто встречающаяся неполадка – разрыв внутренней мембраны гидроаккумулятора. Мембрана сделана из очень прочной резины, и способна выдержать несколько лет службы, периодически наполняясь водой и сжимаясь, выдавливая воду в трубопроводную сеть. Однако, у любой детали имеется предел прочности и определённый срок службы. Со временем мембрана может терять свою упругость и прочность, в итоге разрываясь. Прямым свидетельством о разрыве мембраны служат такие признаки:

  • Давление в системе не равномерное. Кран как бы выплёвывает воду порциями.
  • Стрелка манометра гидроаккумулятора перемещается скачкообразно, от максимума к минимуму.

Чтобы убедиться в прорыве мембраны следует стравить воздух из золотника с тыльной части бака. Если вместе с воздухом, наполняющим за мембранное пространство, выходит вода, то резиновая перегородка точно прорвана, и требует замены. Поменять мембрану вполне возможно своими руками. Для этого в сантехническом магазине приобрести новую мембрану. При покупке внимательно следите, чтобы резиновая комплектующая была именно от вашей модели гидробака.

Затем разбираем гидроаккумулятор, развинчивая соединительные болты. Разорванная деталь удаляется, а на её место ставится новая мембрана. Затем бак собирается, а все соединительные болты равномерно и крепко затягиваются.

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные резервуары). Это емкости, внутри которых имеются резиновые перепонки, которые разделяют объем на камеры. Одна камера — водная, другая — воздушная.

Бак соединен с водопроводом автономной системы водоснабжения загородного дома так, что входная ветка подает воду, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы мембранного расширительного бака

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается.

При сокращении воздушной камеры количество воздуха внутри нее не изменяется, поэтому увеличивается давление на диафрагму.

При этом необходимо наличие в устройстве аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Схема установки мембранного бака

Для контроля необходимо установить и отдельный манометр, который будет дублировать реле на случай его поломки

При этом важно очень тщательно и точно настроить датчик, поскольку от его работы зависит напор в водопроводе. Установка расширительных мембранных резервуаров в сети автономного водоснабжения решает сразу несколько вопросов:

  1. Поддержание давления при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие резервуары позволяют существенно снизить мощность насоса водоподачи из скважины.
  2. Защита водопровода от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть.
  3. Защищает от перепадов напора и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня в скважине).
  4. В случае непредвиденного отключения насоса будет поддерживать некоторое давление.
  5. Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения напора воды, а не после понижения давления воды в системе.
  6. В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в резервуаре.

Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

Конструкция расширительного бака мембранного типа

  1. Со сменной диафрагмой. Его основным достоинством является возможность замены при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу. В случае если резервуар имеет большой объем, возможны дополнительные крепления. Чаще всего заднюю часть крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае резину можно порвать.
  2. Особенность функционирования такого устройства — отсутствие контакта воды с баком.  Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ  (что требует ее частой замены) и необходимость тщательно контролировать химический состав перемычки  для предотвращения попадания ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские устройства!).
  3. Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом — вода. При этом вода имеет прямой контакт с корпусом. В случае использования металла в качестве корпуса возможно его ржавление и засорение ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.

Расчет объёма расширительного бака отопления

Конструкция расширительного бака

Для безопасной работы отопительной системы необходима установка специального оборудования – воздухоотводчика, спускного клапана и расширительного бака. Последний предназначен для компенсации теплового расширения горячей воды и уменьшения критического давления до нормальных показателей.

Бак закрытого типа

Фактический объем расширительного бака для системы отопления — величина не постоянная. Это объясняется его конструкцией. Для закрытых схем теплоснабжения устанавливают мембранные модели, разделенные на две камеры. Одна из них заполнена воздухом с определенным показателем давления. Он должен быть меньше критического для отопительной системы на 10% -15%. Вторая часть заполняется водой из патрубка, подключенного к магистрали.

Для расчета объема расширительного бака в отопительной системе нужно узнать коэффициент его заполнения (Кзап). Эту величину можно взять из данных таблицы:

Таблица коэффициента заполнения расширительного бака

Помимо этого показателя потребуется определить дополнительные:

  • Нормированный коэффициент теплового расширения воды при температуре +85°С, Е – 0,034;
  • Общий объем воды в отопительной системе, С;
  • Начальное (Рмин) и максимальное (Рмакс) давление в трубах.

Дальнейшие вычисления объема расширительного бака для системы отопления выполняются по формуле:

Если в теплоснабжении используется антифриз или другая незамерзающая жидкость – значение коэффициента расширения будет больше на 10-15%. Согласно этой методике можно с большой точность рассчитать вместимость расширительного бака в отопительной системе.

Открытый расширительный бачок

Открытый расширительный бак

Для вычисления объема открытого расширительного бака в системе отопления можно воспользоваться менее трудоемкой методикой. К нему предъявляются меньшие требования, так как фактически он необходим для контроля уровня теплоносителя.

Главной величиной является температурное расширение воды по мере повышения ее степени нагрева. Этот показатель равен 0,3% на каждые +10°С. Зная общий объем отопительной системы и тепловой режим работы можно вычислить максимальный объем бака. При этом следует помнить, он может быть заполнен теплоносителем только на 2/3. Предположим, что вместимость труб и радиаторов составляет 450 л, а максимальная температура равна +90°С. Тогда рекомендуемый объем расширительного бака вычисляется по следующей формуле:

Vбак=450*(0,003*9)/2/3=18 литров.

Полученный результат рекомендуется увеличить на 10-15%. Это связанно в возможными изменениями общего расчет объема воды в системе отопления при установке дополнительных батарей и радиаторов.

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

  1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
  2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
  3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
  4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
  5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

  1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
  2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
  3. Присоединить насос к ниппелю.
  4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
  5. Закрыть все клапаны, создать необходимое давление.
  6. Снять насос, открыть вентиль, налить воды.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

  • Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
  • Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

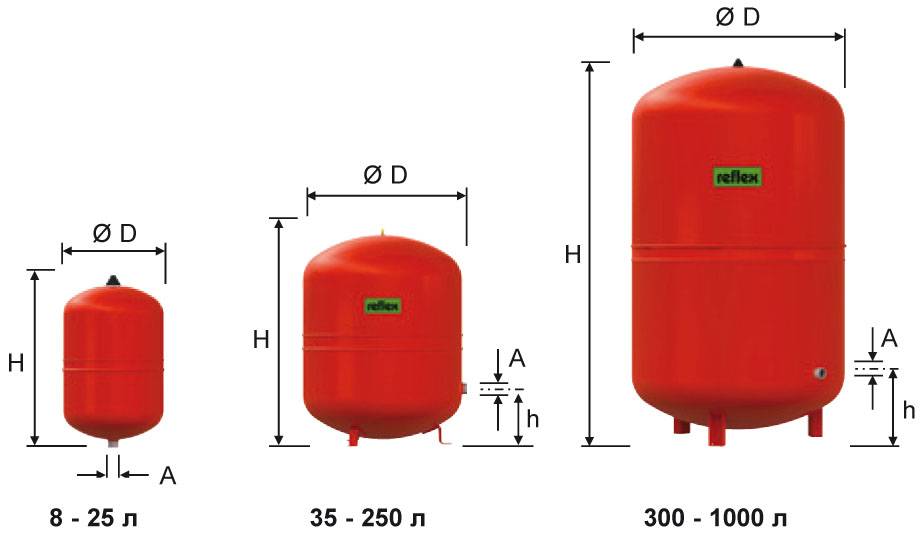

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Надёжные производители расширительных баков

Подбирая мембранный компенсатор, обратите внимание на производителя изделия. Вам не удастся визуально оценить качество закрытой конструкции, так что придется полагаться на практический опыт других покупателей

Прежде всего, не рискуйте, приобретая такие приборы у малоизвестных производителей, особенно китайского происхождения. Не стоит приобретать изделия и на вторичном рынке.

Расширительные баки должны иметь паспорт с техническими параметрами и гарантийный срок.

А теперь о брендах, которым, по отзывам специалистов в отоплении, стоит доверять:

  • AQUASYSTEM – итальянское качество изделий заслужило высокую оценку у профессионалов и практиков;
  • ELBI – ещё один итальянский производитель, предлагающий баки с фиксированной мембраной высокой надёжности;
  • REFLEX – изделия из Германии имеют сменные мембраны.

Кроме перечисленных, обратите внимание на компенсаторы от VAREM, ZILMET и  WESTER

Как правильно рассчитать объём бачка для систем отопления?

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

  1. Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
  2. Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
  3. Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%. N — показатель эффективности расширения бака

Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением. В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
