Как сделать металлическую печь своими руками – пошаговое руководство

Установка печи

И самодельные, и покупные печи можно установить в бане самостоятельно. Если для изготовления печки необходимы знания по сварке, сопротивлению металлов и т.д., то для установки достаточно точно соблюдать инструкцию и учитывать пожарную безопасность.

Главное правило: печь должна располагаться на расстоянии от всех предметов так, чтобы они не могли нагреться и воспламениться.

Если вы планируете обложить печку кирпичами, рассчитайте, чтобы между печкой и кирпичной кладкой было расстояние до 10 см., и между стеной бани и кирпичом тоже.

Фундамент

1. Нельзя устанавливать печку на деревянный пол! Обязательно сделайте фундамент из бетона, а лучше – кирпича. Для этого подготовьте яму, она должна быть глубиной около полуметра и на 15-20 см. шире, чем сама печь. На днище вырытого отверстия насыпьте песок, смешанный с щебнем, а сверху положите гидроизоляционную пленку из полиэтилена.
2. Основу под фундамент сделайте из металлической сетки и арматуры: пруты арматуры уприте в пол и приварите к ним сетку. Теперь залейте все бетонным раствором, проверьте, чтобы поверхность была строго горизонтальной.
3. Когда бетон затвердеет, положите на него рубероидные листы или асбестовый картон, затем два слоя кирпичной кладки. Для фундамента под печь очень хорошо подходит шамотный кирпич. Если хотите сделать возвышение для печи повыше, добавьте еще слой кирпича. Проверьте горизонтальность уровнем.
4. Фундамент должен быть шире основания печи! По всему фундаментному основания проклеиваем жаропрочным клеем стальной лист.
5. Если пол бетонный, рыть яму не обязательно – достаточно уложить кирпичи и постелить сверху асбестовый картон и стальной лист.

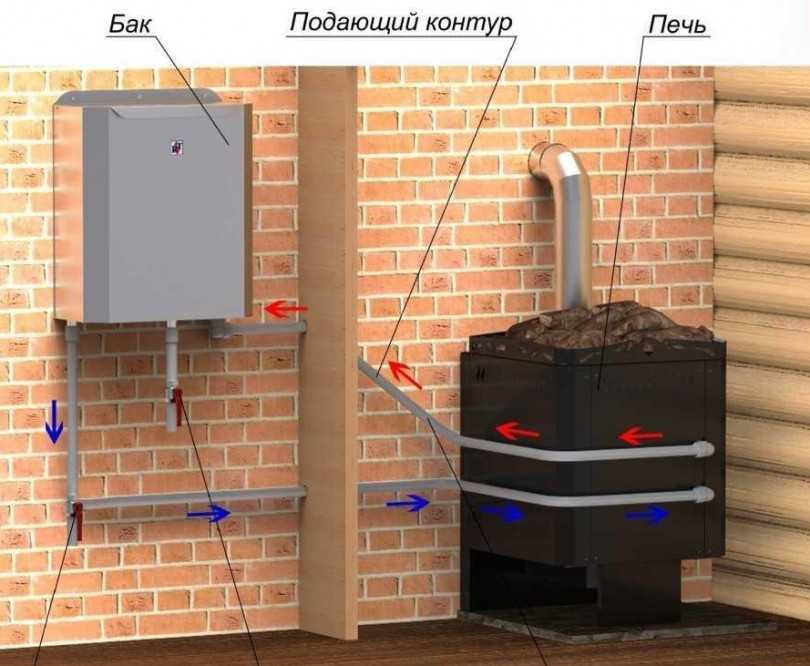

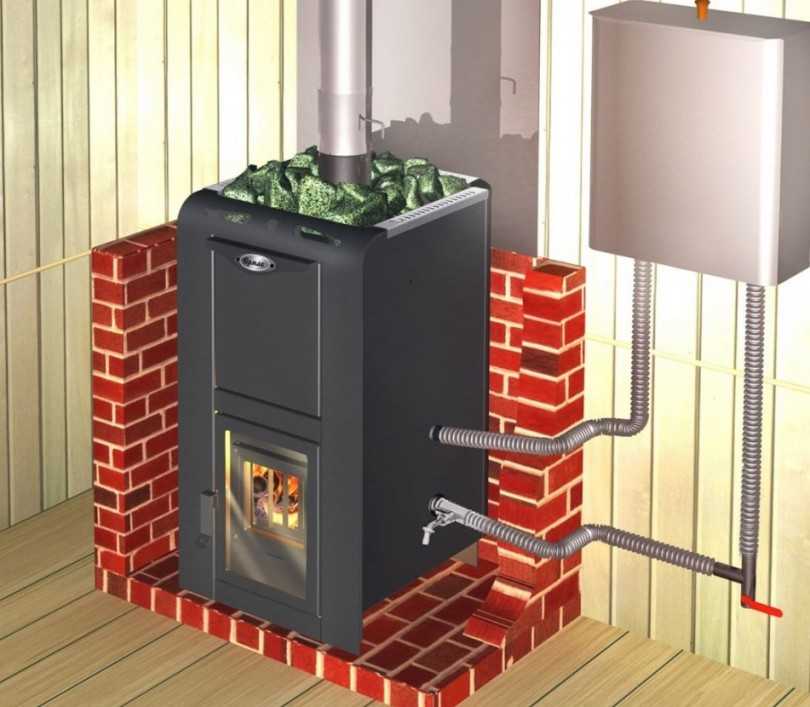

Топка и бачок для воды

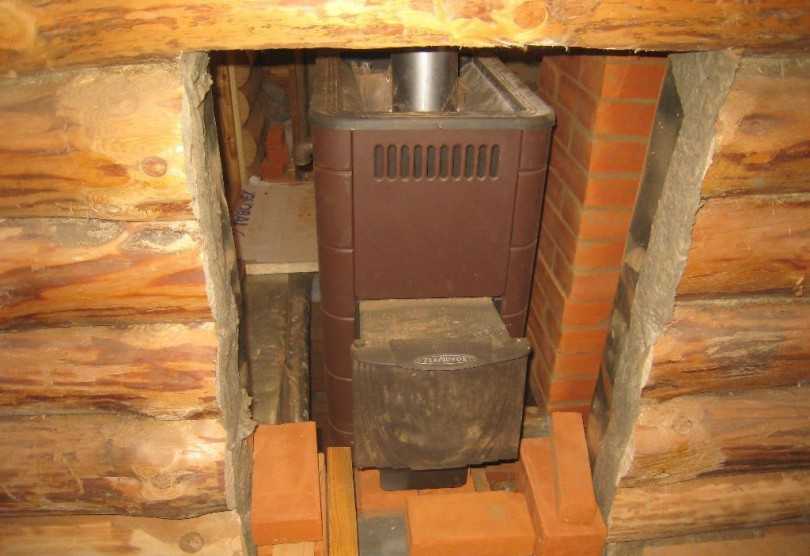

• Если вам удобнее, чтобы топка находилась в соседней комнате, то подготовьте стенной проем. Он должен быть выложен кирпичом и специальным жаростойким утеплителем.
• Если топка будет в этом же помещении, то стенка за печью обкладывается кирпичами и закрывается стальным листом.
• Дверь топки должна располагаться на расстоянии от полутора метров до противоположной стенки и более.

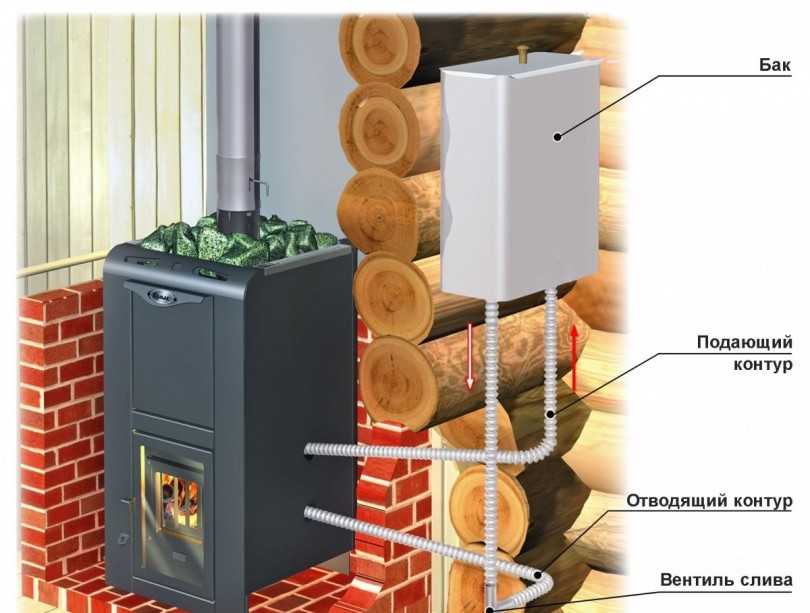

• Исходя из конструкции печи, навесьте бак.

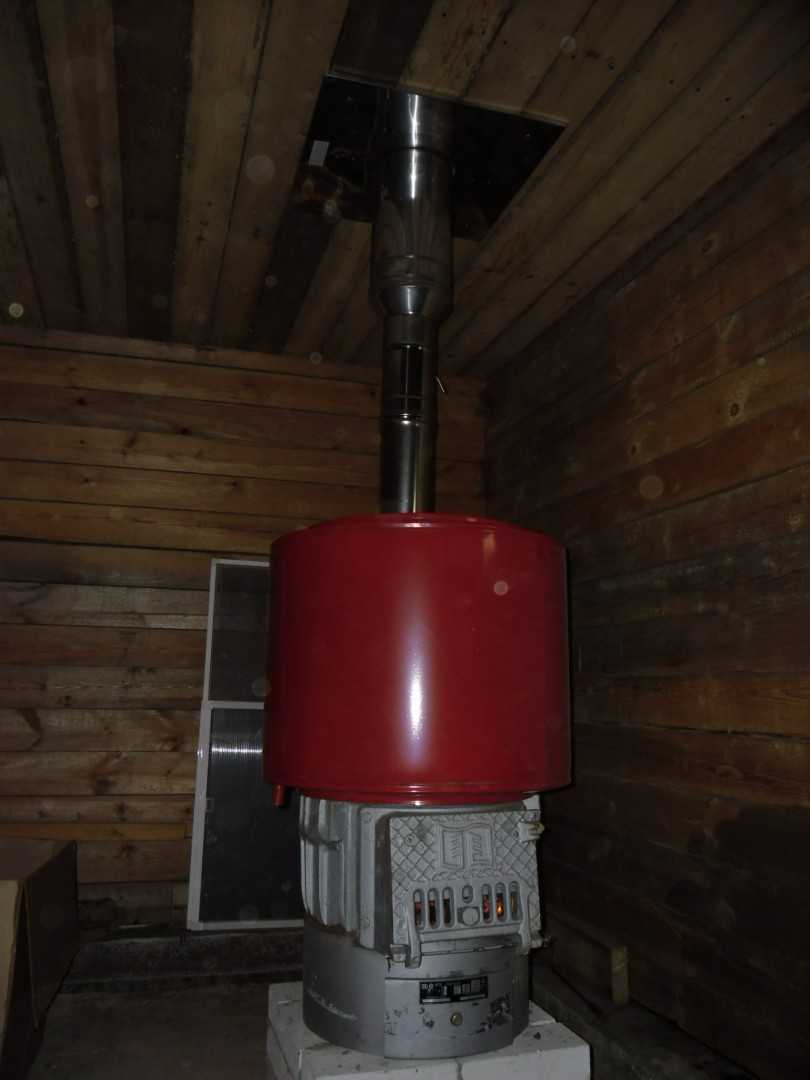

Дымоход

• Дымоход бывает трех видов: кирпичный, керамический и сэндвич. Первые два обладают большим весом и не подходят для большинства частных бань. Поэтому чаще всего применяют сэндвич-дымоходы.
• Вырежьте в потолке отверстие над печкой. Дерево вокруг него пропитайте специальным раствором для защиты от огня. Вставьте и зафиксируйте короб для трубы.
• Защитите ваш потолок от возгорания асбестовым утеплителем и листами стали.
• Если высота до потолка достаточно большая, а также для надежности фиксации, прикрепите короб к стене кронштейнами.
• Помните, что труба не должна касаться стены, т.е. между патрубком и стеной обязательно должен быть зазор.
• Аналогично выведите патрубок через крышу. Не забывайте о безопасности: в месте выхода конструкции непосредственно на улицу, припаяйте лист алюминия, укрепив его герметиком. Прикрепите этот лист к крыше саморезами.
• Внутри кровли вокруг патрубка прокладываем негорючий утеплитель и привинчиваем лист стали. Теперь нужно вставить в патрубок непосредственно трубу дымохода, для надежности укрепив зазор герметиком.

Чертёж и расчёт параметров

Каких размеры будет иметь печь и как будет выглядеть каждый должен решать сам. Люди с инженерным мышлением и практическими навыками могут в простейшую конструкцию внести свои корректировки для улучшения и упрощения системы.

Эскиз и чертёж буржуйки:

Чертеж буржуйки

Материалы и инструменты

• Чертёж и эскиз будущей конструкции с размерами.
• Металл листовой, толщиной 4–5 мм.
• Уголки стальные.
• Стальные трубки диаметром 15–20 мм или арматура диаметром 10–12 мм для колосниковой решётки.
• Металлическая труба диаметром 180 мм.
• Сварка дуговая, электроды 3.
• УШМ (болгарка) с отрезным кругом, молоток, рулетка, карандаш или маркер.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок. Достаточно часто походная баня с печкой делается самостоятельно.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

Чугунные печи

Еще один материал, который подходит для создания металлических печек – чугун. По прочностным характеристикам чугун не уступает стали, но при этом его теплоемкость и хрупкость сопоставимы с керамикой. Железная печка для дома прогревается дольше получаса, но после одной растопки она обеспечивает обогрев дома на протяжении трех часов.

Ширина чугуна, используемого для производства печек, варьируется от 6 до 25 мм. Если слой материала будет толще, но температурное расширение будет слишком большим, и печь может повредиться. Слишком тонкий чугун тоже не подходит – печь будет слишком хрупкой.

КПД чугунных печей достаточно высок, но реализовать его получается только в том случае, если площадь отапливаемого дома не превышает 60 м2. В домах большей площади печь из чугуна попросту не сможет проявиться, и температура в помещениях будет недостаточно комфортной.

Виды железных печей для дачи

Современные печи, которые работают на дровах и сделаны из металла, мало напоминают «буржуйку». Металлические печи для дома принято делить на две группы:

• Классические, которые работают по системе прямого сжигания.
• Отопительные, предназначенные для длительного горения.

Та или иная система может присутствовать в стальных печах, которые предназначены для приготовления пищи или обогрева. На рынке представлено большое количество таких печей, среди них стоит отметить следующие:

• Колпаковая печь является отопительной, в ней применяется принцип конвективного движения газов, которые двигаются по каналам, а потом выходят в дымоход. Вместо варочной панели устанавливается открытая духовка, которая располагается прямо под колпаком. Это помогает длительное время сохранять еду горячей. Загрузка дров производится горизонтально, дверка топки выполняется из огнеупорного стекла.

Печь прямого сжигания. Чаще всего это малогабаритные модели, например, Термофор или Золушка. Конструкция выполняет сразу две функции — отапливает помещение и помогает в приготовлении пищи. Тепловая мощь такой «малютки» составляет 4 кВт или немного больше, что позволяет обогреть комнату до 50 м2. Есть модели, которые оборудованы генераторами электричества, что повышает выработку напряжения и мощность печи. Например, варочная печь Индигирка, которая работает на дровах, и не только отапливает дом, но и подходит для того, чтобы заряжать гаджеты.

Газогенераторные печи. Прекрасно подходят для дач, поскольку конструкции отличаются экономичностью и компактными размерами, обладают высоким уровнем КПД, который достигает 80%. Для долговечной работы печи такого типа необходимо обустраивать дымоход и топить ее качественными дровами. Газогенераторные печи работают благодаря тому, что дрова (или другой вид топлива) загружаются в топочную камеру, поджигаются, а потом дверца закрывается. Через телескопическую трубу идет свежий воздух, который опускается ниже, когда количество дров уменьшается. Процесс подачи воздуха регулируется заслонкой. Срок работы печи составляет, в среднем, три дня. Если газогенераторные печи обладают режимом водяного отопления, можно экономить на использовании дров.

Делаем печь своими руками

Изначально следует ознакомиться с чертежами печек, выполненных из металла. Важный нюанс – в разогретой печи достаточно сложно постоянно поддерживать единую температуру.

Для того, чтобы не перетапливать, нужно сделать следующее:

Футеровка печи. Для этого нужно обложить изнутри топку при помощи огнеупорного кирпича. Таким образом будет прогреваться только каменка. Еще на этапе проектирования, делайте топку большего размера, с учетом места для футеровки.

Установка кирпичного экрана возле печи в баню из металла своими руками. Экран можно поставить из керамики. Не забудьте оставить место для монтажа дверцы для контроля уровня прогрева воздуха.

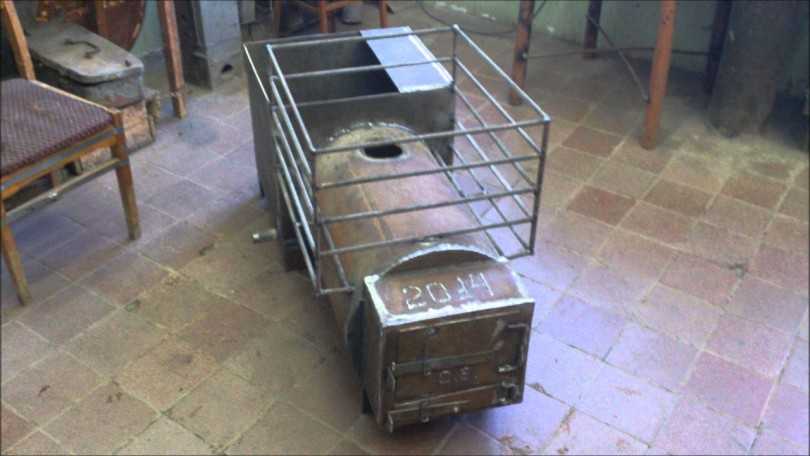

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

В следующем видео вы увидите, как из трубы сделать печь для бани своими руками.

Для каждого дома нужно горячее «сердце»: как выбрать и установить металлическую печь на дровах

Небольшие чугунные и стальные печи устанавливают во временных строениях, на дачах, в маленьких сельских домиках. Большие металлические отопительные приборы современного дизайна размещают в просторных жилых домах и коттеджах.

Самодельные железные печки отличаются простотой, но некоторые мастера способны превратить устройства собственного изготовления в настоящие произведения искусства.

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

Конкретные примеры выбора

Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

Для деревянного дома

Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

• Konig Feuer;
• Trend;
• Olimp;
• Magnum;
• Thorma;
• Alma Mons;
• Efel;
• Ferlux.

Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

Типы печи

Устройства в основном бывают двух типов отопления:

• Горячего (изделия быстрого нагрева). Они предназначаются для редко используемых помещений. К примеру, для отопления дачи, бани, гаража и т.п. Использование агрегата без контроля может привести к перегреву.
• Холодного (с контролем температурного режима). Корпус таких конструкций нагреваются не выше 50°C.

• Закрытого типа. Такая компактная печь из металла в баню с малой площадью станет идеальным вариантом. Внутри оборудование обложено огнеупорным материалом для увеличения степени отдачи тепла. На него возможно установить решётку для камней.
• Открытого типа. Данные аппараты зачастую оснащают ёмкостью под воду и каменкой открытого типа.
• Комбинированные модификации.

Банная печь из металла может топиться:

• Углём;
• Дровами;
• От электричества;
• Газом.

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

• камерными;
• канальными;
• колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

• регион проживания;
• площадь дома, количество отапливаемых комнат;
• периодичность использования печки;
• дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

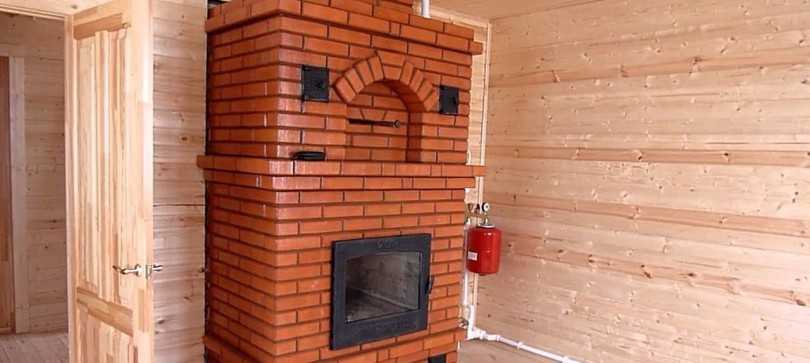

Печь-буржуйка своими руками (пошаговая инструкция)

Чтобы получилась надёжная печь из кирпича своими руками, необходимо учитывать пожарную безопасность.

Этапы кладки:

Первый ряд укладывается без раствора. Для контроля применяется уровень;

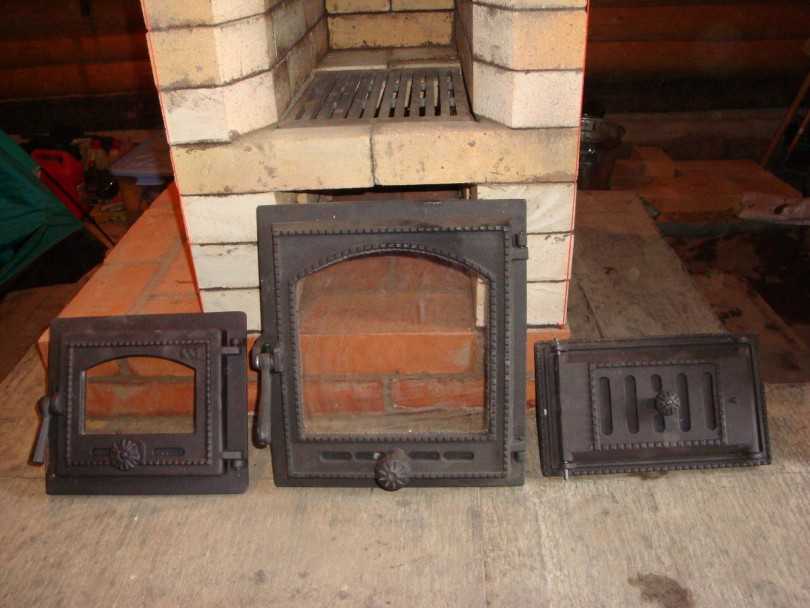

Монтируется дверца поддувала. Крепится, благодаря проволоке, изолируется асбестовым шнуром;
Теперь применяется шамотный кирпич. Поверх его монтируются колосники над поддувалом;
Новый ряд ставится с применением ложка. Задняя стенка укладывается без раствора;
Монтируется дверь для топки. Крепится проволокой и кирпичами;
Новый ряд на постель, благодаря контуру 4 уровня;
Снова применяем ложок, но сзади добавляется 2 кирпича;
Верхний ряд перекрывает дверь для топки. Он завершается выше её основания на 130 мм;
Кладка продолжается со смещением кирпичей назад. Но до старта этого приёма добавляется асбестовый шнур, на него монтируем варочную плиту;
Дымовая труба изготавливается с нового ряда. Установим жестяную либо алюминиевую гофрированную трубу

Важно, чтобы она не была слишком массивной, поскольку существует риск смещения центра тяжести;
На 11 ряду добавляется задвижка для регулирования воздушного потока. Она уплотняется асбестовым шнуром и замазывается глиняным покрытием;
Дымовая труба укладывается в четверик

Для надёжности закрывается 3 рядами кирпича;
Необходимо убрать вышибные кирпичи допущенные на 4 ряде. Дымоход очищается от мусора;
Печь необходимо обелить. Допускается любой известковый состав с добавлением синьки, молока. Это предохранит покрытие от потемнения и быстрого разрушения;
Добавляем металлический лист перед топочным отделом и устанавливаем плинтус.

Мы умышлено рассмотрели процесс с очень подробным описанием, чтобы было максимально понятно, что, и как делать.

Колпаковые печи

Последний тип металлических печей – колпаковые. При такой схеме газы остается под сводом колпака до тех пор, пока полностью не прогорит. Потом температура сгоревшего газа снижается, он направляется вниз и передает печке остатки тепла. Такая конструкция позволяет добиться КПД в 70%.

Такая схема работы вполне работает и в металлических отопительных котлах – вот только открытое пламя в этом случае отсутствует, поскольку колпак не рассчитан на поглощение чрезмерного количества тепла. Именно поэтому колпаковые печи работают в режиме тления. При использовании дров время горения достигает 60 часов, а при закладке угля такие конструкции могут проработать почти месяц.

Такая печь из металла для дачи своими руками создается без особых усилий, а собранная конструкция может без проблем работать как на дровах, так и на угле. Единственным ограничением является влажность топлива – она должна быть минимальной, поскольку обеспечить тление мокрого горючего невозможно. Печи, изначально рассчитанные только на использование угля, не могут сжигать дрова – этот момент нужно продумать заранее.

Пошаговая инструкция по сборке металлической печи

Рис. 3. Устройство металлической печи.

Прежде чем приступать к сборке печи, внимательно изучите схему на рис. 3.

Работа начинается с того, что берется обод от колеса, затем завариваются все отверстия, кроме одного центрального. У второго колесного обода нужно срезать верхушку, затем вставить в него первый обод и заварить всю эту конструкцию. Следите за тем, чтобы не оставалось никаких зазоров. Обязательно отбейте весь шлак от сварки, внимательно проверьте, чтобы шов был сплошным. В результате таких нехитрых манипуляций вы получите корпус для будущей металлической печи.

После этого нужно приварить к полученной конструкции металлические стержни. Они привариваются с трех сторон и придают изделию дополнительной устойчивости.

Следующий шаг — создание отверстий. Прежде всего отверстие сверлится в первом ободе. Диаметр данного отверстия — 25 мм. В дальнейшем к нему будет подключена труба с краном для спуска воды.

Через 2 недели после заливки фундамента можно снимать опалубку и приступать к кирпичной кладке. В данном случае обычный цементный раствор для кладки следует заменить на глиняный. Кирпич используется для возведения основания. На втором ряду кладки нужно устраивать зольник для тяги. Затем можно прикрепить дверцу из листового металла. Продолжайте выкладывать топку, установите колосник, а затем выложите сверху него еще 2 ряда кирпича.

В результате вы получите замечательную печь для бани, представляющую собой удачное сочетание кирпича и металла. После того как печь будет установлена, рекомендуется оставить ее примерно на 2 недели и дождаться, пока просохнет кладочный раствор.

После того как он высохнет, можно приступать к установке металлической дымоходной трубы. После трубы устанавливается бак для горячей воды. Его необходимо смонтировать сверху. Лучше всего начинать сборку непосредственно внутри банного помещения, т.к. вес конструкции будет достаточно большим.

Металлическую печь с дымоходом обязательно укрепляют. Для этого используется пара арматурных стержней. Их следует привязать к предварительно зафиксированным на поверхности стены металлическим пластинам.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами
