Металлопластиковая труба для отопления – выбираем диаметр, выполняем монтаж

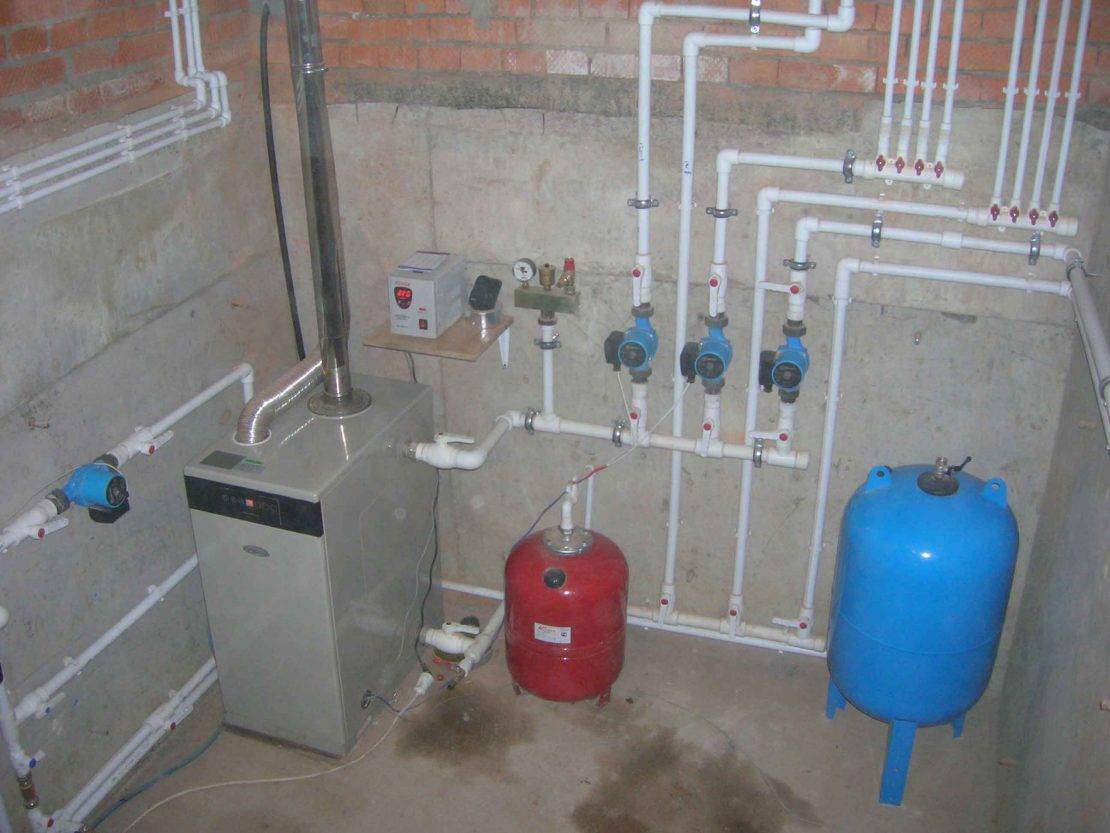

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

  1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
  2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
  3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
  4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
  5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
  6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
  7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

  • Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
  • Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
  • Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

  1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
  2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
  3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
  4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Правила монтажа

Чтобы избежать переделок и лишних затрат на дополнительный материал, нужно сначала спроектировать схему водопровода, нанести на стены трассу прокладки труб и точное расположение всех приборов потребления, перекрытия, очистки и учета воды.

В местах прохода через стены следует аккуратно прорезать отверстия и вставить в них защитные кожухи. Их можно сделать из любых труб с большим диаметром, чем суммарный диаметр изделий, проходящих через этот кожух.

Водопроводные трубы в защитной гильзе должны свободно двигаться для предотвращения температурных деформаций. После прокладки труб кожухи следует закрыть декоративными заглушками.

После нарезки торцы водопроводных труб из металлопластика следует обработать калибратором и сделать необходимые фаски. Использовать пресс-фитинг нужно аккуратно, потому что в случае брака повторно обжать его не получится. Понадобится обрезка бракованного стыка, наращивание трубы и установка нового фитинга.

https://youtube.com/watch?v=c3LqTHbrJts

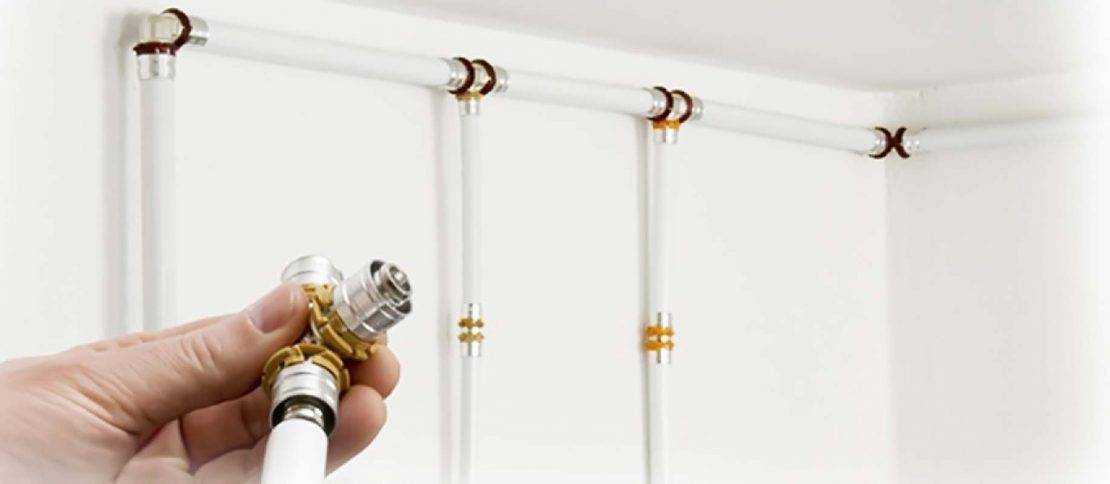

Чтобы прикрепить трубопровод к стенам, нужно воспользоваться клипсами. Их подбирают соответственно диаметру водопровода и вставляют в стену через один метр. Нельзя применять клипсы меньшего диаметра, чем монтируемые трубы. Последние не смогут свободно перемещаться в результате действия температурных расширений. Это приведет к деформации водопровода.

Аккуратная затяжка гаек на фитингах предотвратит повреждение резьбы и замену ставшего непригодным соединителя на новый. При изгибе нужно выдерживать допустимый радиус, иначе не избежать механических повреждений.

Если планируется водопровод скрытого типа, то требуется устроить смотровые люки для обслуживания компрессионных фитингов.

Температура окружающей среды во время работы не должна быть ниже +100 С. Не нужно покупать изделия без сертификата качества – можно стать обладателем подделки.

Мне нравитсяНе нравится

Установка металлопластиковых труб

Таблица для расчета параметров отопления

Перед приобретением металлопластиковых труб для батарей отопления следует правильно подобрать диаметр. При выполнении стандартного расчета нужно учитывать, что производители указывают наружный размер. От него необходимо отнять две толщины стенки, чтобы получить величину полезного сечения. Так, для 20 мм диаметра металлопластиковых труб для отопления размер внутренней полости будет составлять 16 мм.

Калибратор для металлопластиковых труб

Только после этого можно приступать к монтажу трубопроводов. Для этого потребуется хотя бы минимальный набор инструментов — ножницы для резки труб, пружина-трубкогиб и калибратор. Последний представляет собой стальной штифт с нормированными размерами диаметров.

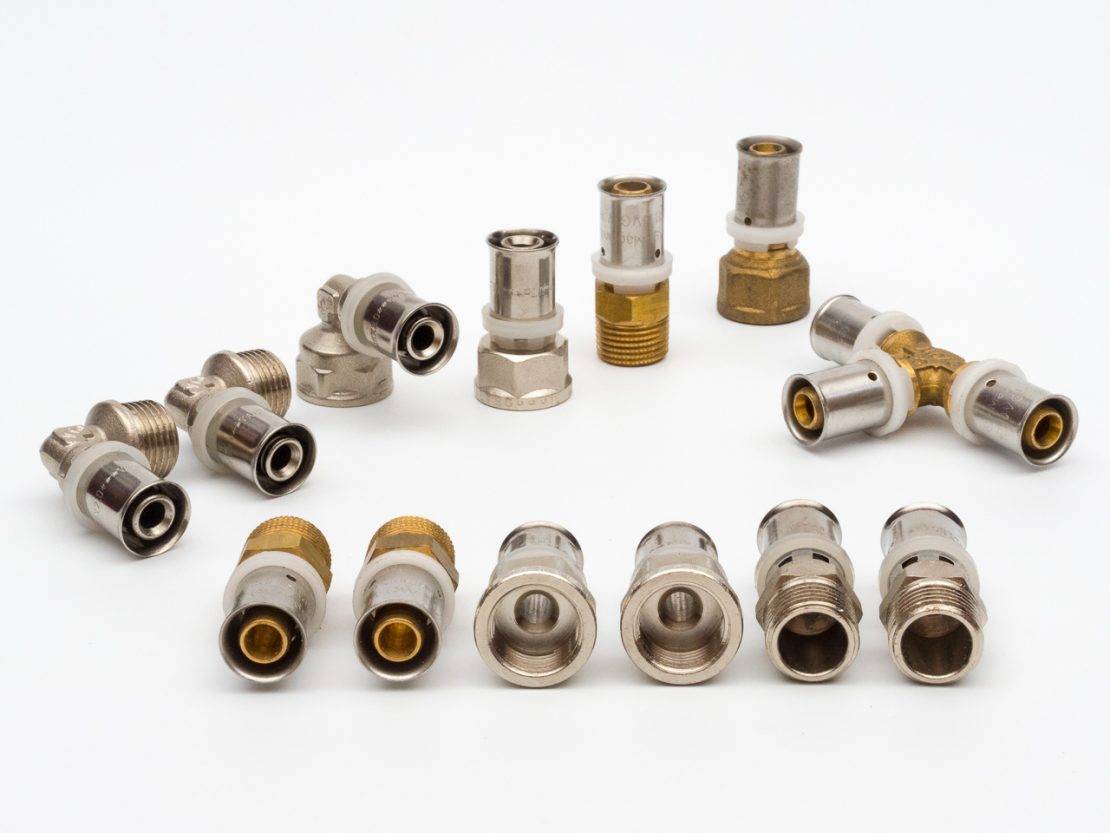

Компрессионные и пресс-фитинги

Основными монтажными элементами системы являются фитинги для металлопластиковых труб на отопление. Они отличаются способом крепления к патрубкам, а также материалом изготовления. Для создания качественного трубопровода рекомендуется использовать изделия из нержавеющей стали или латуни.

  • Компрессионный. Крепление происходит методом зажима плоскости трубы между фитингом и накидной гайкой с резьбой;
  • Пресс-фитинг. Для установки потребуется специальное обжимное устройство. Несмотря на высокую стоимость по сравнению с компрессионными, пресс-фитинги на порядок надежнее и практичнее.

Из недостатков отопления из металлопластиковых труб можно выделить низкую надежность крепление монтажных узлов. Чаще всего это происходит при использовании компрессионных фитингов, так как для надежного соединения необходимо приложить достаточное усилие при закручивании накидной гайки.

Для установки надежной магистрали потребуется не только хорошие металлопластиковые трубы для отопления, и качественные пресс фитинги.

Обжимные клещи можно взять в аренду. Но для того, чтобы минимизировать время их использования – нужно заранее подготовить все остальные инструменты и комплектующие.

Монтаж металлопластиковых труб

Порядок установки труб

В большинстве случаев отрицательные отзывы о металлопластиковых трубах отопления связанные с несоблюдением правил установки. Поэтому требуется изучить рекомендации производителей, а также ознакомиться с инструкцией по монтажу.

После того, как определились, что можно использовать металлопластиковые трубы для систем отопления — составляется схема установки. Для этого на плане дома рисуется месторасположение магистралей, их основных узлов и компонентов. Затем выполняется расчет количества требуемых материалов и комплектующих. Пошаговый порядок монтажа:

  1. С помощью ножниц отрезается кусок трубы.
  2. Используя калибратор выравнивается входной патрубок для монтажа в фитинг.
  3. Установив пресс-фитинг выполняется его зажим. Для этого используются обжимные клещи.

Для хороших металлопластиковых труб для отопления можно применять пружинный трубогиб. Однако при этом следует соблюдать минимальный радиус изгиба в зависимости от сечения трубы.

Рекомендуется приобретать обжимные фитинги для металлопластиковых труб на систему отопления от того же производителя, который изготавливает трубы.

Преимущества и недостатки

Качественные металлопластиковые трубы для водопровода и отопительной системы обладают следующими достоинствами:

  • устойчивость к коррозии, в том числе в агрессивных средах;
  • отсутствие склонности к отложению солей, ила и прочих веществ на внутренней поверхности;
  • гибкость и пластичность – трубы можно профилировать, если возникла необходимость обогнуть имеющиеся конструктивные элементы;
  • небольшой вес;
  • стойкость к отрицательным температурам;
  • гладкий внутренний слой – низкий коэффициент шероховатости позволяет сохранять стабильное давление при движении жидкости по трубам, а также высокую пропускную способность (на 30% больше, чем у металлических конструкций);
  • срок эксплуатации – 50 лет, для сравнения – стальные трубы служат 15-20 лет;
  • минимальное расширение при воздействии высокой температуры;
  • отсутствие влияния на состав транспортируемой жидкости;
  • экологическая чистота – материалы не выделяют токсичные вещества;
  • низкая теплопроводность;
  • звукоизоляционные свойства;
  • непроводимость блуждающих токов;
  • отсутствие необходимости в покраске за счет эстетичного внешнего вида.


Трубы из металлопластика выпускаются в бухтах Еще одним значимым преимуществом можно назвать тот факт, что отопление из металлопластиковых труб своими руками монтируется и ремонтируется без сложностей:

  • для сборки требуются простые инструменты;
  • не нужно сварочное оборудование – трубы соединяются с помощью фитингов;
  • в процессе работы получается мало отходов;
  • за счет гибкости можно обойтись без большого количества дополнительных элементов;
  • металлопласт совместим с другими материалами.

Самые лучшие металлопластиковые трубы по отзывам мастеров производятся компаниями Valtec (Италия и Россия), Ape (Италия), Henco (Бельгия), Uponor (Германия), Rehau (Германия), «Нанопласт» (Россия), Oventrop (Германия).

Недостатки и особенности изделий:

  1. Металл и пластик характеризуются разными коэффициентами расширения. Постоянные перепады температур со временем приводят к ослаблению мест соединения, в результате могут возникать протечки.
  2. При многократных изгибаниях структура труб повреждается. Создавать углы можно только с определенным радиусом и шагом. Желательно применять специальные трубогибочные машины. Нельзя скручивать элементы вокруг оси.
  3. Использование фитингов вместо сварки или пайки не позволяет создавать монолитные соединения, что повышает риск протечек. Не рекомендуется применять резьбовые фитинги для металлопластиковых труб при скрытых прокладках трубопровода.
  4. Структура полиэтилена нарушается под воздействием ультрафиолета.


С помощью пресс-фитингов можно создать надежное неразъемное соединение

Особенности металлопластика для отопления

Конструкция металлопластиковой трубы

Главными эксплуатационными качествами для труб отопления является продолжительный срок эксплуатации при периодическом колебании температур, а также минимальные тепловые потери. Этим параметрам в полной мере отвечает отопление на трубах из металлопластика. Отличительной чертой этих конструкций является применение нескольких различных по своей природе и свойствам материалов для достижения требуемого результата.

Основным материалом изготовления зачастую является сшитый полиэтилен высокой плотности. Но кроме него может применяться простой полиэтилен или пропилен. Во избежание попадания молекул кислорода в теплоноситель труба имеет слой фольги. Они скрепляются с внешней и внутренней полимерной оболочкой с помощью клеящего слоя. Это обязательное условия, так как нельзя сделать эффективное отопление из металлопластика своими руками из магистралей без водонепроницаемой оболочки. В противном случае перенасыщение воды кислородом приведет к повышенной скорости коррозии металлических элементов системы.

Для потребителя важны не технические, а эксплуатационные свойства труб отопления

Поэтому не будем подробно рассматривать технологию изготовления, а акцентируем внимание на особых аспектах металлопластика:

  • Что лучше взять — сшитый полиэтилен для отопления или металлопластик? Последний обладает различной степенью теплового расширения своих элементов – полимерных оболочек и фольгированного слоя. Поэтому на длинных отрезках трубопровода нужен монтаж компенсационных петель;
  • Температурный режим работы ограничен 95°С. Превышение этого значения приведет к деформации конструкции;
  • Для соединения элементов магистрали можно использовать несколько видов фитингов – на склейке, резьбовые или зажимные. Если необходимо сделать надежное отопление частного дома металлопластиком — рекомендуется использовать последний тип соединителей.

В чем еще заключается разница при выборе — металлопластик или полипропилен для отопления? Простота монтажа первого. Для соединения патрубков из полипропилена необходим специальный сварочный станок. Металлопластиковые трубы монтируются с помощью трубного «газового» ключа. Но требования к профессионализму их установки намного выше. От степени прилагаемых усилий, правильного отреза и составления схемы отопления будет зависеть ее надежность.

Монтаж

Соединение металлопластиковых труб отопления можно осуществить 2 способами:

При помощи обжимного фитинга

Внешняя часть трубы зажимается цангой (уплотнительное кольцо), в которую вставлен штуцер (штуцер и цанга оснащены специальными выступами, которые придают соединению надежность). Снаружи фитинга заворачивается специальная гайка, обеспечивая тем самым прочное соединение

При этом важно не пережать гайку

К плюсам таких соединений относится относительно не высокая стоимость фитингов, а также возможность их демонтажа и повторного использования (например, для проведения обслуживания данной части отопительной системы).

Обжимное соединение

К недостаткам можно отнести тот факт, что, если такие соединения ставятся в частном доме, то по прошествии нескольких месяцев гайка может ослабиться. Это связано с цикличностью работы котла в частном доме (котел включается и выключается через каждые 2-3 часа),. Такая цикличность отсутствует в многоквартирных домах, где отопление включается один раз осенью и выключается один раз весной.

Фитинги для металлопластика.

Дело в том, что у фитинга и металлопластиковой трубы для отопления разные тепловые расширения, и при высокой цикличности работы котла, это приводит к износу уплотнительной резинки, как результат гайка ослабляется. В связи с этим, во избежание появления течи, фитинги необходимо периодически проверять и при необходимости подтягивать.

Важно! Во время циркуляции теплоносителя по отопительному контуру металлопластиковая труба, как и любая другая, расширяется. Если соединение выполнено не качественно, бывают случаи, когда труба, расширяясь, может просто вылететь из фитинга

В разгар отопительного сезона такая ситуация доставит массу неприятностей хозяевам дома. Тем более, что ЧП может произойти в момент, когда в доме никого не будет.

Для монтажа обжимного фитинга потребуется следующее:

  • Труба;
  • Фитинг;
  • Ножницы для резки труб (труборез);
  • Трубогиб — специальное приспособление для сгибания трубы;

Калибратор Valtec для металлополимерных и полимерных труб. 16-20-26, с ножами для снятия фаски.

  • Приспособление для снятия фаски (калибратор). После того, как труба нужного размера отрезана, ее необходимо откалибровать (перед тем, как вставить в фитинг). Для этого применяется так называемый тройник, на который одевается труба и несколько раз проворачивается в разные стороны. Выступы на тройнике снимут фаску под углом 30°, после чего деталь можно свободно одеть на фитинг. При чем рекомендуется держать трубу отверстием вниз, чтобы избежать попадания срезаемых частей внутрь трубы;
  • Гаечный и газовый ключи.

Важно! Если не снять фаску, во время одевания трубы на штуцер фитинга могут порваться уплотнительные кольца.

При помощи пресс-фитинга

Прочное соединение, не нуждающееся в обслуживании. Для его создания необходим специальный пресс, при помощи которого гильза вдавливается в поверхность трубы. Пресс обладает специальными насадками с кольцевыми выступами, которые делают соединение надежным.

Опрессовка

Совет! Многие отказываются от опрессовки только потому, что нет пресс клещей. Сегодня практически каждый сантехнический магазин предоставляет инструмент на прокат. Стоимость проката составляет около 300-400 руб/день + необходимо оставить залог.

Ручные радиальные пресс-клещи Valtec VTm.293. Вес без насадок – 4,76 кг. Стоимость – 9400 руб.

Помимо повышенной надежности и герметичности, пресс-фитинги имеют красивый эстетичный внешний вид, поэтому многие прокладывают металлопластиковые трубы для отопления наружным способом, не боясь испортить интерьер помещения.

К недостаткам пресс-фитингов можно отнести высокую стоимость по сравнению с обжимными фитингами. А также тот факт, что полученное таким способом соединение является не разъемным. Скрутить такой фитинг уже не возможно.

Инструменты для работы с металлопластиковыми трубами

Для монтажа фитинга потребуется:

  • Труба;
  • Фитинг;
  • Ножницы для резки труб (труборез);
  • Трубогиб;
  • Ручные или электрические пресс клещи;

Важно! При монтаже трубопровода из металлопластика на стену, расстояние между креплениями не должно превышать 0,5 м. Если проигнорировать данную рекомендацию и сделать промежуток больше, это может привести к провисанию трубы в процессе эксплуатации, что в свою очередь нарушит гидравлические характеристики системы отопления

Диаметры труб из металлопластика

Это самые популярные изделия из металлопластика для устройства разводки систем отопления и водоснабжения в городских квартирах. В них не накапливается известь и ржавчина и не перекрывает прохождение рабочей среды. Фитинги к ним самые недорогие, что и является определяющим моментом в выборе. 16 мм изделия часто используются в качестве отвода к смесителям в ванной и на кухне, при установке счетчиков, в то время как основные трубопроводы могут быть выполнены изделиями большего диаметра.

20*2, где 20 – внешний диаметр, 2 – толщина стенки, а внутреннее сечение составляет 16 мм.;

Разнообразные фитинги позволяют осуществлять грамотную и технологически верную разводку систем.

Эти металлопластиковые изделия традиционно используются в монтаже системы “теплый пол”. Фитинги на них стоят дороже, но пропускная способность выше, чем у предыдущих. Поэтому если напор воды нестабильный, для монтажа систем горячего и холодного водоснабжения лучше использовать их, чем металлопластиковые трубы 16 мм. Особенно, если нужно провести длинную трассу. Выдерживают давление до 10 бар, что соответствует характеристикам стальных изделий.

20*26, где 20 – внутреннее сечение, а 26 – внешнее. Толщина стенки – 0,3 см.;

Часто используются для монтажа стояков и системы “теплый пол”. Являются предпочтительным выбором при устройстве инженерных систем в частном доме, так как для автономного отопления и водоснабжения нужно предусмотреть более высокую пропускную способность по причине возможных скачков внутреннего давления.

26*32, где 26 – внутренний диаметр, а 32 – внешний. Толщина стенки – 0,3 см.;

Изделия большого диаметра являются основой любых систем отопления и подачи воды. Используются в качестве стояков и основного трубопровода в условиях низкого давления, так как, благодаря высокой пропускной способности, обеспечивают бесперебойное поступление большого количества жидкости.

32*40, где 32 мм – внутреннее сечение, а 40 мм – внешнее. Толщина стенки – 0,39 см.;

Используются для создания сетей центрального и индивидуального отопления и водоснабжения, центрального кондиционирования, в системах водоподготовки. Из них монтируют протяженные трассы для инженерных систем в промышленном и гражданском строительстве.

40*50, где внутреннее сечение составляет 40 мм, а внешнее – 48 мм. Толщина стенки – 0,4 мм.

Одним из распространенных материалов для изготовления является металлопластик. Это современный материал, который обладает отличными качествами для применения в системе отопления.

Это дает им несравненные преимущества перед трубами, изготовленными из других материалов:

  • они не требуют покраски;
  • простота монтажа – для работы не потребуется сварочный аппарат;
  • их можно замуровывать в стену и заливать в пол;
  • они легкие, при монтаже мало отходов;
  • их пропускная способность почти в 1.5 раза выше пропускной способности металлических труб;
  • по ним не смогут проходить блуждающие токи;
  • имеют эстетичный внешний вид;
  • их легко заменить, отремонтировать, вмонтировать дополнительный элемент в систему отопления (например, дополнительный радиатор).

Имеются у металлопластиковых труб и незначительные недостатки:

  • высокая цена на трубы и фитинги к ним;
  • они чувствительны к размораживанию;
  • срок службы снижается в 2 раза при использовании в системах с высокой рабочей температурой (около 95° С);
  • наличие множества резьбовых соединений требуют тщательной изоляции, в противном случае трубы будут подтекать.

Металлопластиковая труба представляет собой трубу из современного композиционного материала. Внутри проходит алюминиевая труба, с двух сторон окруженная пластиком.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95 о С. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90 о С и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95 о С. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.
